GBT 3098.5-2000紧固件机械性能 自攻螺钉 3098.5 2000 紧固 机械性能 螺钉

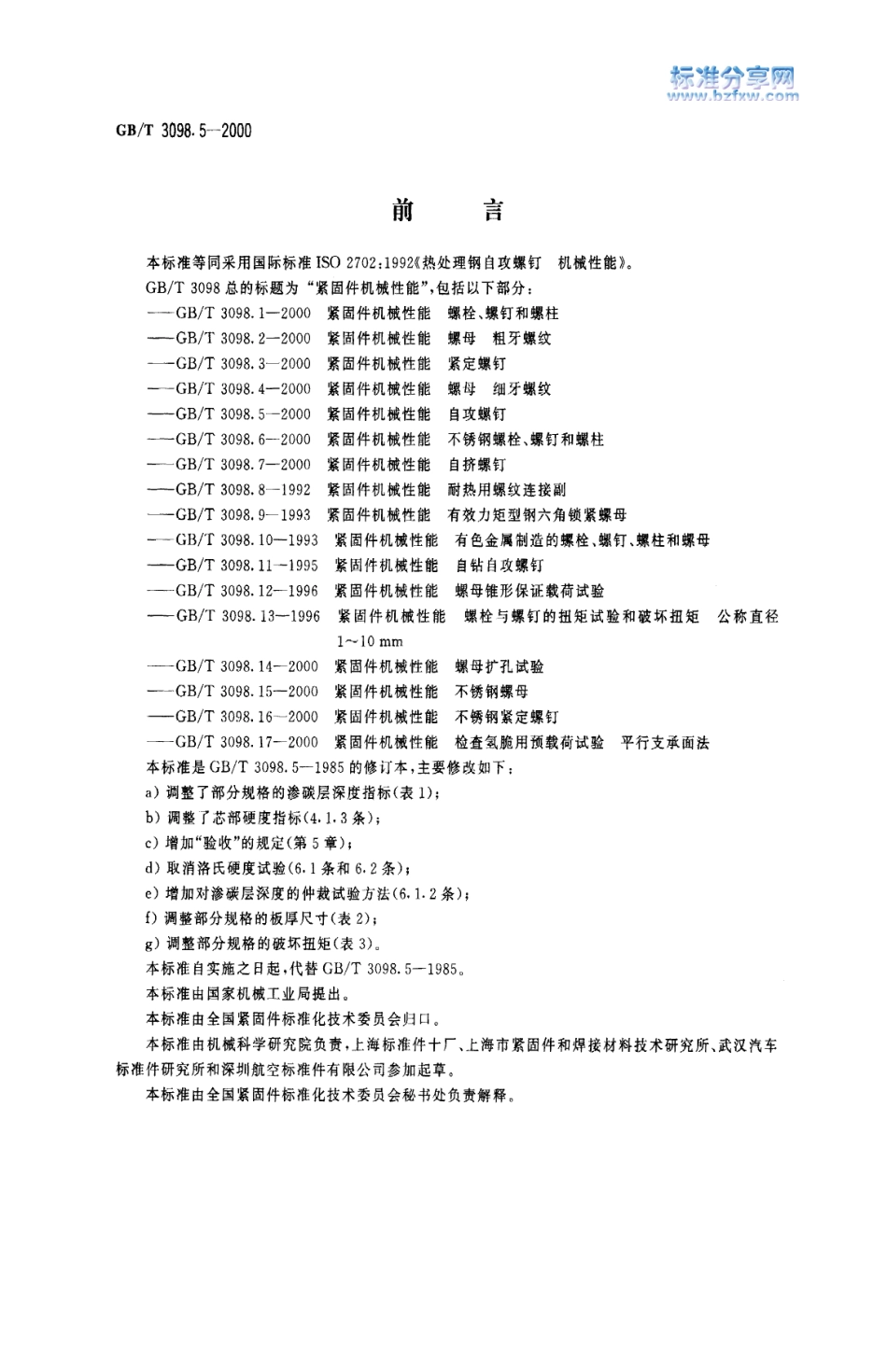

G B/T 3 0 9 8.5-2 0 0 0前吉 二 刀 本标准等同采用国际标准1 5;0 2 7 0 2:1 9 9 2 热处理钢自 攻螺钉机械性能。G B/T 3 0 9 8 总的标题为“紧固件机械性能”,包括以 下部分:-G B/T 3 0 9 8.1-2 0 0 0 紧固件机械性能 螺栓、螺钉和螺柱 -G B/T 3 0 9 8.2-2 0 0 0 紧固件机械性能 螺母 粗牙螺纹 -G B/T 3 0 9 8.3-2 0 0 0 紧固件机械性能紧定螺钉 一一 G B/T 3 0 9 8.4-2 0 0 0 紧固件机械性能 螺母 细牙螺纹 -G B/T 3 0 9 8.5-2 0 0 0 紧固件机械性能自 攻螺钉 -G B/T 3 0 9 8.6-2 0 0 0 紧固件机械性能不锈钢螺栓、螺钉和螺柱 -G B/T 3 0 9 8.7-2 0 0。紧固件机械性能自 挤螺钉 -G B/T 3 0 9 8.8-1 9 9 2 紧固件机械性能耐热用螺纹连接副 -G B/T 3 0 9 8.9-1 9 9 3 紧固件机械性能 有效力矩型钢六角锁紧螺母 -G B/T 3 0 9 8.1 0-1 9 9 3 紧固 件机械性能 有色金属制造的 螺栓、螺钉、螺柱和螺母 -G B/T 3 0 9 8.1 1-1 9 9 5 紧固件机械性能自 钻自 攻螺钉 -G B/T 3 0 9 8.1 2-1 9 9 6 紧固 件机械性能 螺母锥形保证载荷试验 -G B/T 3 0 9 8.1 3-1 9 9 6 紧固件机械性能螺栓与螺钉的扭矩试验和破坏扭矩公称直程 1-1 0 mm G B/T 3 0 9 8.1 4-2 0 0。紧固 件机械性能 螺母扩孔试验 -G B/T 3 0 9 8.1 5-2 0 0 0 紧固 件机械性能 不锈钢螺母 -G B/T 3 0 9 8.1 6-2 0 0 0 紧固 件机械性能 不锈钢紧 定螺钉 -G B/T 3 0 9 8.1 7-2 0 0 0 紧固件机械性能 检查氢脆用预载荷试验 平行支承面法 本标准是G B/T 3 0 9 8.5-1 9 8 5 的修订本,主要修改如下:a)调整了部分规格的渗碳层深度指标(表 1);b)调整了 芯部硬度指标((4.1.3 条);c)增加“验收”的规定(第 5 章);d)取消洛氏硬度试验(6-1 条和 6.2 条);e)增加对渗碳层深度的仲裁试验方法((6.1.2 条);f)调整部分规格的板厚尺寸(表 2);S)调整部分规格的破坏扭矩(表3)a 本标准自 实施之日 起,代替G B/T 3 0 9 8.5-1 9 8 5.本标准由国家机械工业局提出。本标准由 全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责,上海标准件十厂、上海市紧固件和焊接材料技术研究所、武汉汽车标准件研究所和深圳航空标准件有限公司参加起草。本标准由 全国紧固件标准化技术委员会秘书处负责解释。G B/T 3 0 9 8.5-2 0 0 01 只n台 命理 全l V口 明J I S O(国际标准化组织)是一个世界性的各 国国家标准团体((I S O成员团体)的联合组织。国际标准的制定工作通常是通过 I S O各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项 目感兴趣时,也可参加该委员会。与 I S O有关的政府的和非政府的国际组织也可参加此项工作。I S O与国际电工委员会(I E C)在电工标准化方面有着密切的联系。经技术委员会采纳的国际标准草案,分发给所有成员团体进行投票表决。国际标准的正式出版需要至少 7 5 的成员团体投票赞成。国际标准 I S O 2 7 0 2 由 I S O/T C 2 紧固件技术委员会 S C 1紧固件机械性能分委员会制定。第二版对第一版(I S O 2 7 0 2:1 9 7 4)进行了删改与补充,是技术性修订。I S O引言 本国际标准的主要 目的是确保 自攻螺钉能在材料 中攻出与螺钉螺纹相匹配的螺纹,在正常的拧人中螺钉螺纹不损坏,并在安装或服役过程中不断裂。中华 人 民共和 国国家 标 准紧固件机械性能 自攻 螺 钉 G B/T 3 0 9 8.5-2 0 0 0id t I S O 2 7 0 2:1 9 9 2 代替 G B/T 3 0 9 8,5-1 9 8 5M e c h a n i c a l p r o p e r t i e s o f f a s t e n e r s-T a p p i n g s c r e w s范围 本标准规定了渗碳钢自 攻螺钉的性能及相应的试验方法。其螺纹应符合G B/T 5 2 8 0,螺纹规格为S T 2.2-S T 8 e2 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出 版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 4 3 4 0.1-1 9 9 9 金属维氏硬度试验 第1 部分:试验方法(e q v I S O 6 5 0 7-1.1 9 9 7)G B/T 5 0 3 0-1 9 8 5 金属小负荷维氏硬度试验方法 G B/T 5 2 8 0-1 9 8 5 自 攻螺钉用螺纹(i d t I S O 1 4 7 8!1 9 8 3)3 材料自 攻螺钉应由冷徽、渗碳钢制造。4 技术要求4.1 金相与硬度4.1.1 表面硬度 热处理后螺钉的表面硬度应)4 5 0 H V 0.3,4.1.2 渗碳层深度 螺钉渗碳层深度应符合表 1 规定。表 1 渗碳层深度螺纹规格 渗碳层深度 mi n n】a X S T2.2,S T 2.6 0.0 4 0.1 0 S T2.9,S T3.3,S T3.5 0.0 5 0.1 8 S T 3.9,S T 4.2,S T 4.8,S T 5.5 0.1 0 0.2 3 S T6.3,S T8 0.1 5 0.2 8 国家质f技术监督局2 0 0 0 一 0 9 一 2 6 批准2 0 0 1 一 0 2 一 0 1 实施G B/T 3 0 9 8.5-2 0 0 04.1.3 芯部硬度 热处理后螺钉的芯部硬度应为:螺纹镇S T 3.9:2 7 0 一3 9 0 H V 5;螺纹)S T 4.2:2 7 0 一3 9 0 H V l O a4.1.4 显微组织 在渗碳层与芯部间的 显微组织不应呈现带状亚共析铁素体。4.2 机械性能4.2.1 拧人性能 按6.2.1 条的规定,当自 攻螺钉拧入试验板时,能攻出与其匹配的内 螺纹,而螺钉的螺纹不应损坏。4.2.2 破坏扭矩 按 6.2.2 条的规定进行试验时,自 攻螺钉的破坏扭矩应等于或大于表3 的规定。5 验收 对常规验收试验可进行拧人性8 8,扭矩和芯部硬度试验,但对仲裁检查,本标准规定的所有技术要求均应满足。6 试验方法6.1 金相与硬度试验6.1.1 表面硬度试验 维 氏 硬 度 试 验 按G B/T 5 0 3 0 规 定。表面硬度试验应在平面上,并优先在头部进行。6.1.2 渗碳层深度(金相试验)渗碳层深度试验应在螺纹侧面士 进行,测点应在牙顶与牙底的距离之半处。但对规格(S T 3.9 的自 攻螺钉,则应在牙底上进行试验。仲裁试验,应在金相试件的螺纹轮廓上用试验力为3 0 0 g 的显微维氏硬度进行。渗碳层深度应自 超过实际芯部硬度 3 0 H V的点起计算。6.1.3 芯部硬度试验 维氏 芯部硬度试验按G B/T 4 3 4 0.1 规定,并应在距螺钉末端有足够距离(应有完整的螺纹小径)的横截面的1/2 半径处进行。6.1.4 显微组织试验 显微组织试验应按相应金相检验标准进行。6.2 机械性能试验6.2 门拧人性能试验 将螺钉试件(有镀层或无镀层的)拧人试验板内,直至有一扣完整螺纹完全通过试验板。试验板应由含碳量毛0.2 3 的低碳钢制成,其硬度应 为 1 3 0-1 7 0 H V(按 G B/T 5 0 3 0和G B/T 4 3 4 0.1 测定)。试验板的厚度应符合表2 规定。试验孔可由钻孔或先冲孔再钻孔或铰孔制成。其孔径按表2 规定。已交付的螺钉由用户进行镀层(或由 用户委托的),对因镀层引起的断裂,生产者不予负责。如果未经任何后处理而产生的断裂,应由生产者负责。镀层已剥落的螺钉不能作为试件。6.2.2 破坏扭矩试验 螺钉试件的杆部(镀层或无镀层的)应夹紧在与螺钉螺纹相匹配的、开合的、螺纹模具或其他装置内;螺钉夹紧 部分不应损伤,且至少有两扣完整螺纹伸出夹紧装置并除螺钉末端外至少有两扣完整螺纹夹紧 在夹具内。夹紧装置应有带内螺纹的盲孔夹具(图 1),孔的 深度应保证断裂发生在螺钉末端之外。G H/T 3 0 9 8.5-2 0 0 0表 z 拧人性能试验用标准试验板厚度和孔径m m螺纹规格板厚 孔径 m I n n飞 a X m I n n l ax S T2.2 1.1 7 1.3 0 1.9 0 5 1.9 5 5 S T2.6 1.1 7 1.3 0 2.1 8 5 2.2 3 5 S T2.9 1.1 7 1.3 0 2.4 1 5 2.4 6 5 S T3.3 1.1 7 1.3 0 2 6 8 2.7 3 S T3.5 1.8 5 2.0 6 2.9 2 2.9 7 S T3.9 1.8 5 2.0 6 3.2 4 3.2 9 S T4.2 1.8 5 2.0 6 3 4 3 3.4 8 S T4.8 3.1 0 3.2 3 4.0 1 5 4.0 6 5 S T5.5 3.1 0 3.2 3 4.7 3 5 4.7 8 5 S T6 3 4.6 7 5 0 5 5.4 7 5 5.5 2 5 S T8 4.6 7 5 0 5 6.8 8 5 6.9 3 5 1 一开合模;2 一盲孔图 1 扭矩试验装置用经标定的扭矩一 测量装置,对螺钉施加扭矩直至断裂。螺钉应能符合表3 规定的 破坏扭矩。G B/T 3 0 9 8.5-2 0 0 0表 3 破坏扭矩N螺纹规格破坏扭矩 m m S T 2.2 0.45 S T2.6 0.9 S 士 2.9 1.5 S T3.3 2 S T 3.5 2.7 ST3.9 3.4 ST4.2 4 4 S T4.8 6.3 S T5.5 1 0 S T 6.3 1 3.6 S T8 3 0.5
