GBT 5786-2000六角头螺栓 细牙 全螺纹.pdf

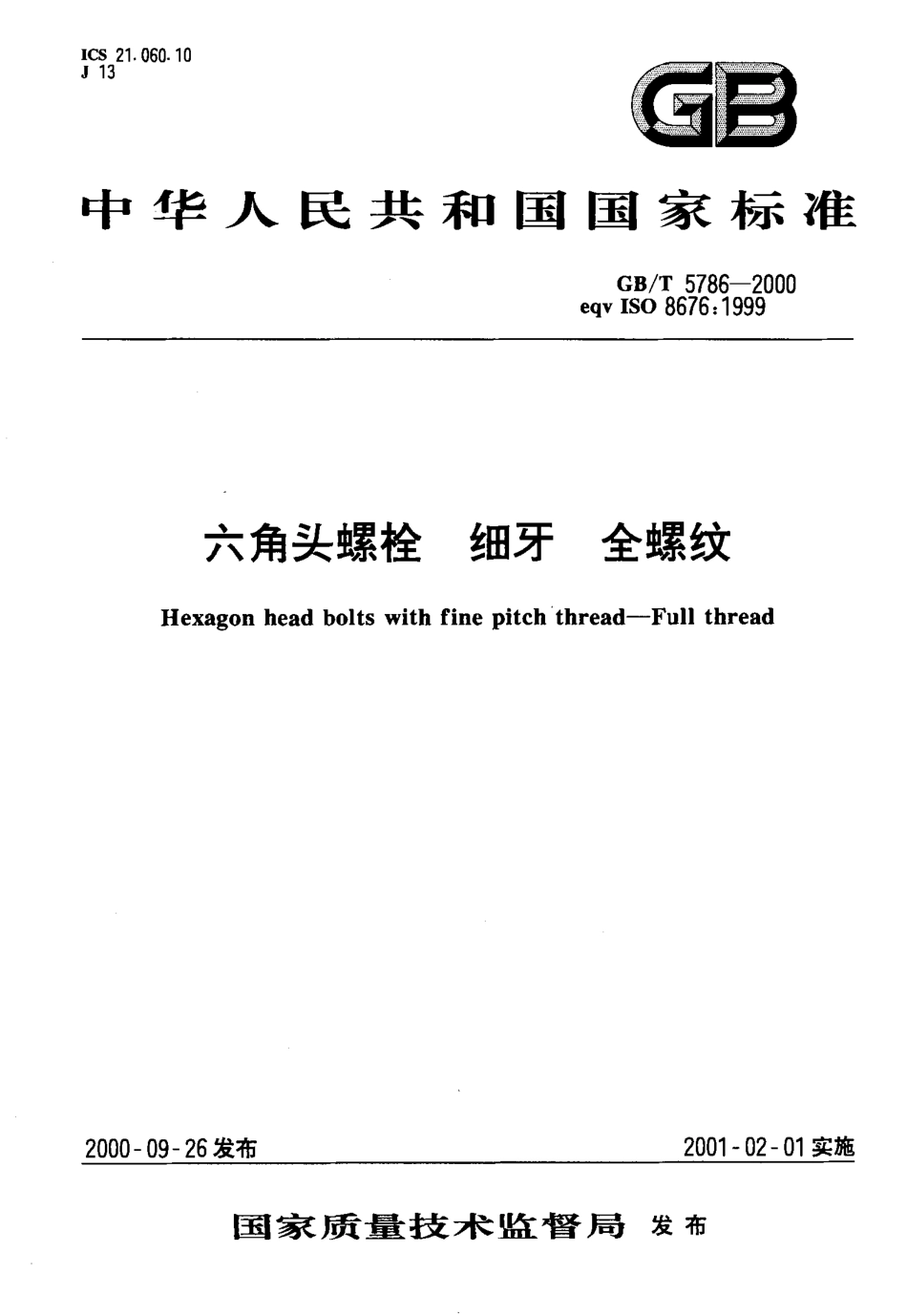

I C S 2 1.0 6 0.1 0J 1 3;G-黔中 华 人 民 共 和 国 国 家 标 准 G B/T 5 7 8 6-2 0 0 0e q v I S O 8 6 7 6:1 9 9 9六角头螺栓细牙全螺纹H e x a g o n h e a d b o l t s w i t h f i n e p i t c h t h r e a d-F u l l t h r e a d2 0 0 0 一 0 9 一 2 6 发布2 0 0 1 一 0 2 一 0 1 实施国 家 质 量 技 术 监 督 局发布GB/T 5 7 8 6-2 0 0 0前言 本标准等效采用 国际标准 I S O 8 6 7 6:1 9 9 9 六角头螺钉米制细牙产品等级 A和 B级 。本标准是国家标准“六角扳拧紧固件”产品系列标准的一部分。该系列包括:a)六 角头 螺栓:GB/T 2 7,GB/T 2 8,G B/T 2 9.1,G B/T 2 9.2,GB/T 3 1.1,G B/T 3 1.2,GB/T 3 1.3,GB/T 3 2.1,GB/T 3 2.2,GB/T 3 2.3,GB/T 5 7 8 0,GB/T 5 7 8 1,GB/T 5 7 8 2,GB/T 5 7 8 3,GB/T 5 7 8 4,GB/T 5 7 8 5和 GB/T 5 7 8 6;b)六 角螺 母:GB/T 4 1,GB/T 5 6,GB/T 8 0 2,GB/T 8 0 4,GB/T 8 0 5,GB/T 8 0 8,GB/T 8 8 9.1,GB/T 8 8 9.2,GB/T 9 2 3,GB/T 6 1 7 0,GB/T 6 1 7 1,GB/T 6 1 7 2.1,GB/T 6 1 7 2.2,GB/T 6 1 7 3,GB/T 6 1 7 4,GB/T 6 1 7 5,GB/T 6 1 7 6,GB/T 6 1 7 8,GB/T 6 1 7 9,GB/T 6 1 8 0,GB/T 6 1 8 1,GB/T 6 1 8 2,GB/T 6 1 8 4,G B/T 6 1 8 5.1,G B/T 6 1 8 5.2,G B/T 6 1 8 6,G B/T 9 4 5 7,G B/T 9 4 5 8,G B/T 9 4 5 9和GB/T 1 8 1 9.5;c)六角法兰面螺栓:G B/T 5 7 8 9,G B/T 5 7 9 0和G B/T 1 6 6 7 4;d)六角法兰面螺母:G B/T 6 1 7 7.1,G B/T 6 1 7 7.2,GB/T 6 1 8 3.1,G B/T 6 1 8 3.2,GB/T 6 1 8 7.1和GB/T 6 1 8 7.2;e)栓接结构用螺栓连接副:GB/T 1 2 2 8,G B/T 1 2 2 9,G B/T 1 2 3 0,G B/T 3 6 3 2,G B/T 1 6 9 3 9,GB/T 1 8 2 3 0.1,GB/T 1 8 2 3 0.2,GB/T 1 8 2 3 0.3,GB/T 1 8 2 3 0.4,GB/T 1 8 2 3 0.5,GB/T 1 8 2 3 0.6和GB/T 1 8 2 3 0.7;f)六角头螺钉、木螺钉、自攻螺钉及组合件:GB/T 8 3 8,G B/T 1 0 2,G B/T 5 2 8 5,GB/T 6 5 6 3,GB/T 9 4 5 6,GB/T 1 5 8 5 6.4,GB/T 1 6 8 2 4.1,GB/T 1 6 8 2 4.2,GB/T 9 0 7 4.1 1,GB/T 9 0 7 4.1 2,GB/T 9 0 7 4.1 3,GB/T 9 0 7 4.1 4,GB/T 9 0 7 4.1 5,GB/T 9 0 7 4.1 6,GB/T 9 0 7 4.1 7,GB/T 9 0 7 4.2 0,GB/T 9 0 7 4.2 1,GB/T 9 0 7 4.2 2和 GB/T 9 0 7 4.2 3,I S O 8 6 7 6 未规定包装技术要求，本标准予以规定(表 3),I S O 8 6 7 6 未规定简化标记，本标准按 G B/T 1 2 3 7简化的原则给出简化的标记示例(5.2 条)。本标准未采用 I S O 8 6 7 6 所附的目录，其内容已列人本标准的前言中。本标准是GB/T 5 7 8 6-1 9 8 6 的修订本，主要修改如下:a)长度规格的范围扩大到 5 0 0 mm;b)按螺纹的优选程度分为:表 1 优选的螺纹规格(相当于旧标准的表 1 和表 2);表 2 非优选的螺纹规格(相当于旧标准的表 3)，但M2 0 X 1.5 列人表1(优选);M2 0 X 2列人表2(非优选);c)增加5.6 级;d)增加有色金属螺栓，参照G B/T 3 0 9 8.1 0由供需双方协议选用性能等级(表 3);e)增加非电解锌粉覆盖层(表 3)0 本标准自实施之日起，代替GB/T 5 7 8 6-1 9 8 6.本标准 由国家机械 工业 局提 出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责，北京标准件工业集团公司、上海螺钉厂、沈阳标准件制造总厂和浙江绍兴市高强度紧固件厂参加起草。本标准 由全国紧 固件标 准化技术委员会秘书处负责解释。Ga/T 5 7 8 6-2 0 0 0I S O 前言 I S O(国际标准化组织)是一个世界性的各国国家标准团体(I S O成员团体)的联合组织。国际标准的制定工作通常是通过 I S()各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与 I S O有关的政府的和非政府的国际组织也可参加此项工作。I S O与国际电工委员会(I E C)在电工标准化方面有着密切的联系。国际标准的起草应按 I S O/I E C指南第 3 部分给出的规则进行。经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少 7 5%的成员团体投票赞成。国际标准I S O 8 6 7 6由I S O/T C 2紧固件技术委员会制定。第二版对第一版(I S O 8 6 7 6:1 9 8 8)进行了删改与补充，是技术性修订。I S O 引言本国际标准是“外六角扳拧紧固件”s o产品系列标准的一部分。该系列包括:a)六角头螺栓(I S O 4 0 1 4 4 0 1 6和I S O 8 7 6 5);b)六角头螺钉(I S O 4 0 1 7,I S O 4 0 1 8和I S O 8 6 7 6);c)六角螺母(I S O 4 0 3 2-4 0 3 6 和 I S O 8 6 7 3 8 6 7 5);d)六角法兰面螺栓(I S O 4 1 6 2和I S O 1 5 0 7 1);e)六角法兰面螺母(I S O 4 1 6 1和 I S O 1 0 6 6 3);f)栓接结构用螺栓和螺母(I S O 4 7 7 5,I S O 7 4 1 1 一7 4 1 4和I S O 7 4 1 7)中 华 人 民 共 和 国 国 家 标 准 G B/T 5 7 8 6-2 0 0 0e q v I S O 8 6 7 6:1 9 9 9六角头螺栓细牙全螺纹代替GB/T 5 7 8 6-1 9 8 6H e x a g o n h e a d b o l t s w i t h f i n e p it c h t h r e a d-F u l l t h r e a d范 围 本标准规定了螺纹规格为 M8 X1-M6 4 X4、细牙螺纹、全螺纹、性能等级为5.6,8.8,1 0.9,A2-7 0,A4-7 0,A 2-5 0,A4-5 0,C U2,C U3和A L 4级、产品等级为 A和B级的六角头螺栓。A级用于d=8-2 4 mm和1 2 4 mm或1 1 0 d或 1 1 5 0 mm(按较小值)的螺栓。如需其他技术要求，应从现行标准(如 G B/T 1 9 6,G B/T 3 1 0 6,GB/T 3 0 9 8.1,G B/T 3 0 9 8.6和G B/T 3 1 0 3.1)中选择。应优选 GB/T 5 7 8 3规 定的粗牙螺栓。2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 2-1 9 8 5 紧固件外螺纹零件的末端(e q v I S O 4 7 5 3:1 9 8 3)GB/T 9 0-1 9 8 5 紧固件验收检查、标志与包装(e q v I S O 3 2 6 9:1 9 8 4)GB/T 1 9 6-1 9 8 1 普通螺纹基本尺寸(直径 1-6 0 0 m m)GB/T 1 9 7-1 9 8 1 普通螺纹公差与配合(直径1 3 5 5 m m)GB/T 1 2 3 7-2 0 0 0 紧固件标记方法(e q v I S O 8 9 9 1:1 9 8 6)GB/T 3 0 9 8.1-2 0 0 0 紧固件机械性能螺栓、螺钉和螺柱(i d t I S O 8 9 8-1:1 9 9 9)GB/T 3 0 9 8.6-2 0 0 0 紧固件机械性能不锈钢螺栓、螺钉和螺柱(id t I S O 3 5 0 6-1:1 9 9 7)GB/T 3 0 9 8.1 0-1 9 9 3 紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母 (e q v I S O 8 8 3 9:1 9 8 6)GB/T 3 1 0 3.1-1 9 8 2 09 8 8 年确认)紧固件公差螺栓、螺钉和螺母(e q v I S O 4 7 5 9-1:1 9 7 8)GB/T 3 1 0 6-1 9 8 2 09 8 8 年确认)螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度 (e q v I S O 8 8 8:1 9 7 6)GB/T 5 2 6 7-1 9 8 5 螺纹紧固件电镀层 GB/T 5 2 7 6-1 9 8 5 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注(e q v I S O 2 2 5:1 9 8 3)G B/T 5 7 7 9.1-2 0 0 0 紧固件表面缺陷螺栓、螺钉和螺柱一般要求(i d t I S O 6 1 5 7-1:1 9 8 8)G B/T 5 7 7 9.3-2 0 0 0 紧固件表面缺陷螺栓、螺钉和螺柱特殊要求(i d t I S O 6 1 5 7-3:1 9 8 8)G B/T 5 7 8 3-2 0 0 0 六角头螺栓全螺纹(e q v I S O 4 0 1 7:1 9 9 9)G B/T 1 6 9 3 8-1 9 9 7 紧固件螺栓、螺钉、螺柱和螺母通用技术条件(i d t I S O 8 9 9 2:1 9 8 6)I S O 1 0 6 8 3:2 0 0 0紧 固件非 电解 锌粉覆盖层国家质f 技术监督局 2 0 0 0 一 0 9 一 2 6批准2 0 0 1 一 0 2一 0 1实施G B/T 5 7 8 6-2 0 0 03 尺寸注:尺寸代号和标注符合G B/T 5 2 7 6 0卿允许 的形状1)召=1 5 0 -3 0 02)末端应倒角(G B/T 2)03)不 完 整 螺 纹 的长 度 u k-=0.7 k。2)阶梯实线间为商品长度规格范围 阶梯虚线以上的为A级产品;以下的为B级产品GB/T 5 7 8 6-2 0 0 04技术条件和引用标 准表 3 技术条件和引用标准材料俐不份俐有 色 金 月通 用 技 术 条 件GB/T 1 6 9 3 8燎纹公差6 g标准GB/T 1 9 6,G B/T 1 9 7机 械 性 能等级 d 3 9 mm:按协议 d 2 4 mm,A2-7 0,A4-7 02 4 m m3 9 m m:按协议C U2,C U3,A L4标准 d3 9 mm;按协议 d 3 9 mm:按协议参照GB/T 3 0 9 8.1 0 由供需双方协议公差产 品 等 级d 2 4 mm和l 2 4 mm或1 1 0 d或1 1 5 0 mm(按较小值):B标准G B/T 3 1 0 3.1表 面 缺 陷GB/T 5 7 7 9.1,G B/T 5 7 7 9.3表 面 处 理氧 化简单 处 理简 单 处 理电健技术要求按GB/T 5 2 6 7.非电解锌粉艘益层技术要求按 I S O 1 0 6 8 3,如铸其他表面健层或表面处理，应由供藉双方协议验 收 及 包 装GB/T 9 05标记5.1 标记方法按G B/T 1 2 3 7 规定。5.2 标记示例 螺纹规格 d=M1 2 X 1.5、公称长度 1=8 0 m m、细牙螺纹、性能等级为 8.8 级、表面氧化、全螺纹、产品等级为A级的六角头螺栓的标记:螺栓GB/T 5 7 8 6 M1 2 X1.5X8 0
