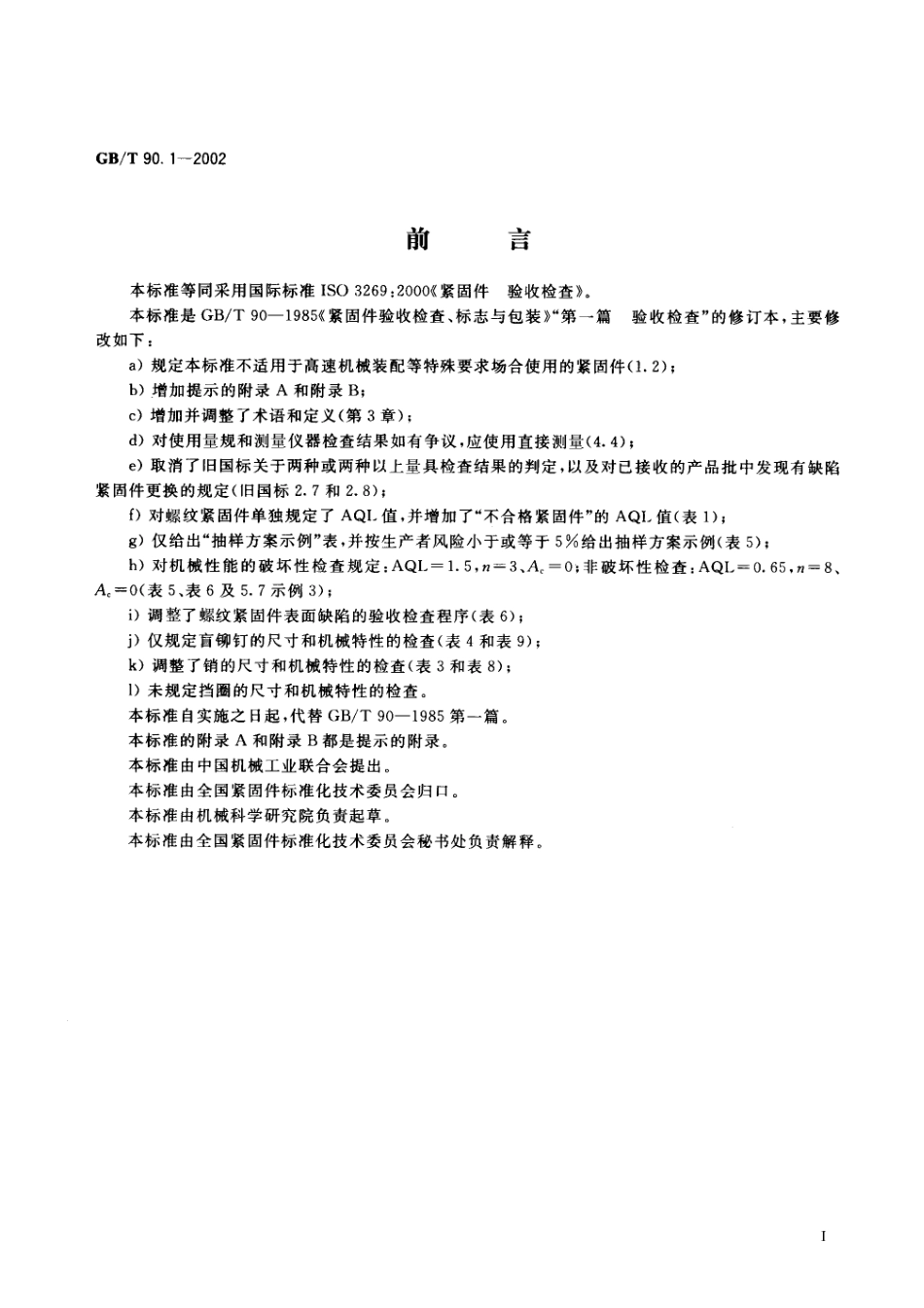

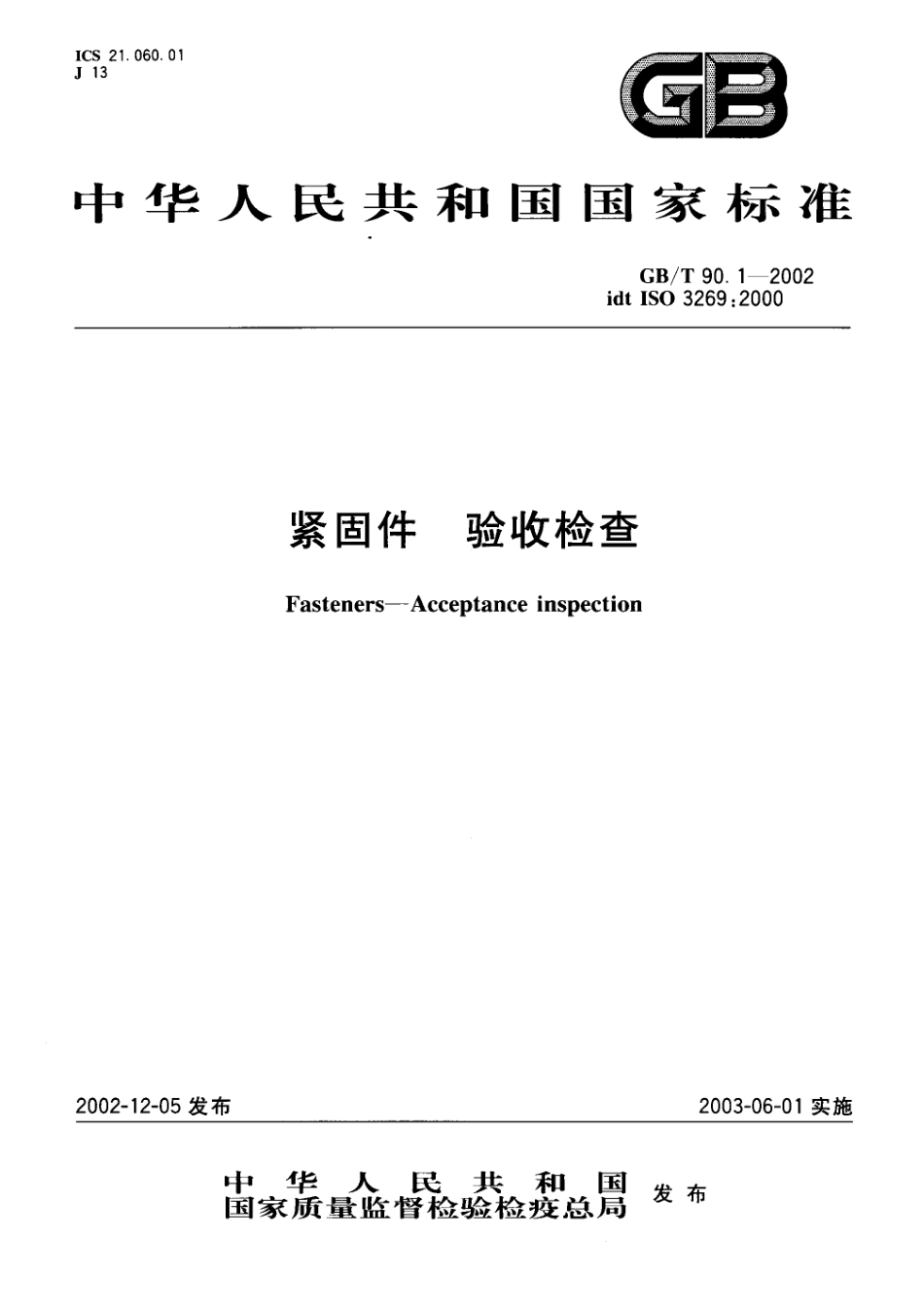

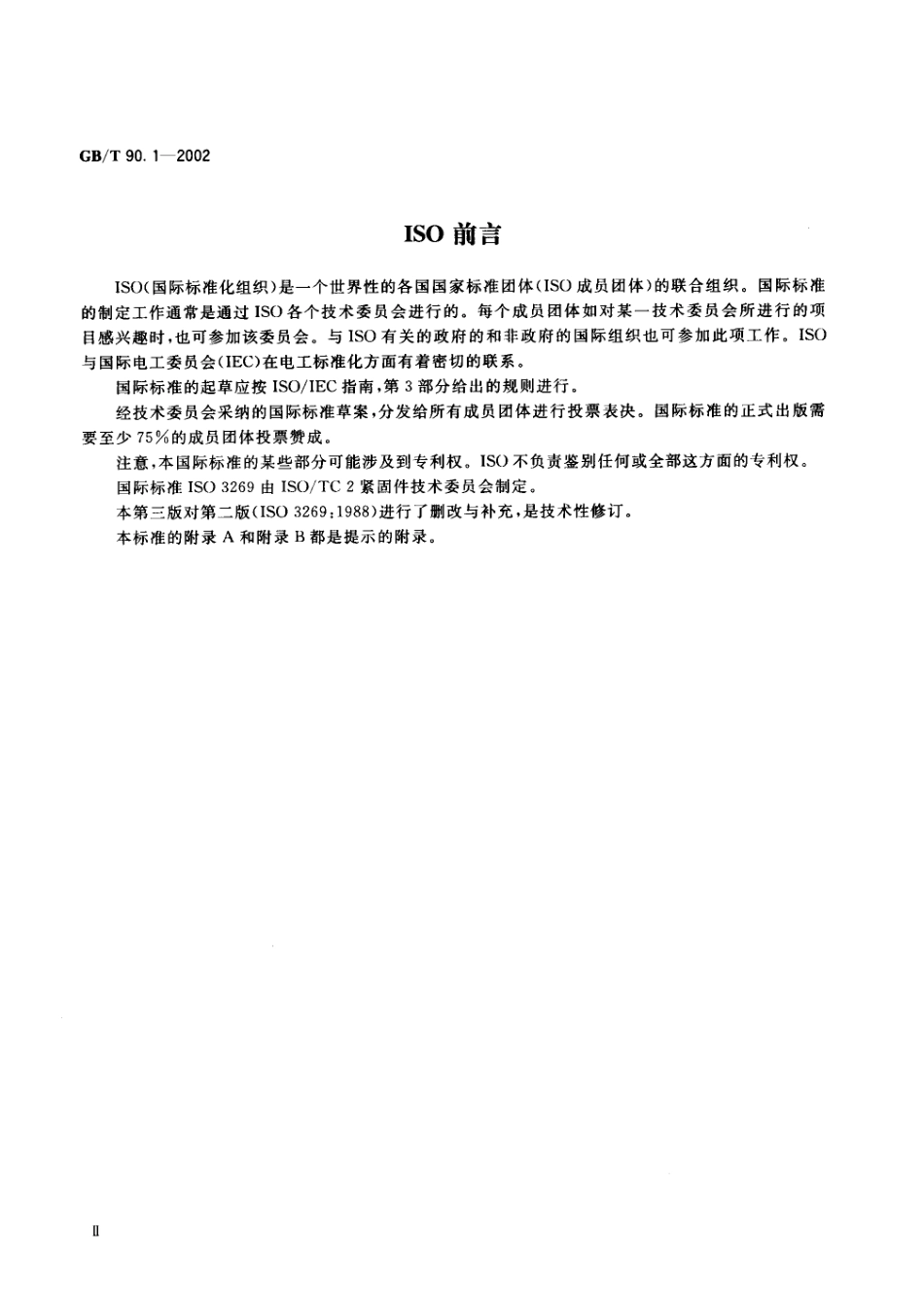

ICs21.060.01J13中华人民共和国国家标准GB/T90.1-2002idt IS03269:2000紧固件验收检查Fasteners-Acceptance inspection2002-12-05发布2003-06-01实施中华人民共和国国家质量监督检验检疫总局发布GB/T90.1-2002前言本标准等同采用国际标准ISO3269:2000紧固件验收检查。本标准是GB/T90-1985紧固件验收检查、标志与包装“第一篇验收检查”的修订本，主要修改如下：a)规定本标准不适用于高速机械装配等特殊要求场合使用的紧固件(1.2)；b)增加提示的附录A和附录B;c)增加并调整了术语和定义（第3章）；d)对使用量规和测量仪器检查结果如有争议，应使用直接测量(4.4)；e)取消了旧国标关于两种或两种以上量具检查结果的判定，以及对已接收的产品批中发现有缺陷紧固件更换的规定（旧国标2.7和2.8）；f)对螺纹紧固件单独规定了AQL值，并增加了“不合格紧固件”的AQL值（表1）；g)仅给出“抽样方案示例”表，并按生产者风险小于或等于5%给出抽样方案示例（表5）；h)对机械性能的破坏性检查规定：AQL=1.5,n=3、A=0;非破坏性检查：AQL=0.65,n=8、A=0(表5、表6及5.7示例3)；i)调整了螺纹紧固件表面缺陷的验收检查程序（表6）；j)仅规定盲铆钉的尺寸和机械特性的检查（表4和表9）；k)调整了销的尺寸和机械特性的检查（表3和表8）；1)未规定挡圈的尺寸和机械特性的检查。本标准自实施之日起，代替GB/T901985第一篇。本标准的附录A和附录B都是提示的附录。本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。IGB/T90.1-2002ISO前言ISO(国际标准化组织)是一个世界性的各国国家标准团体(ISO成员团体)的联合组织。国际标准的制定工作通常是通过IS0各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会(IEC)在电工标准化方面有着密切的联系。国际标准的起草应按ISO/IEC指南，第3部分给出的规则进行。经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。注意，本国际标准的某些部分可能涉及到专利权。IS)不负责鉴别任何或全部这方面的专利权。国际标准IS03269由ISO/TC2紧固件技术委员会制定。本第三版对第二版(ISO3269:1988)进行了删改与补充，是技术性修订。本标准的附录A和附录B都是提示的附录。GB/T90.1-2002ISO引言每个紧固件都应符合相应标准的全部规定，但在大量生产中并非都能如此。制造者在生产的所有工序中，应尽量注意使不能满足技术要求的零件风险降至最低程度。然面，本国际标准并不涉及程序控制的应用领域。尽管考虑到按一批紧固件的特性检查有局限性，但需方仍希望能确认：已交付的紧固件是否按技术条件生产，这也是合理的要求。必须承认在任何情况下，这类质量评定方法，对“一个生产批中不存在不合格紧固件。”不能提供完全的置信度。最理想的是：供需双方能对需方将使用的质量-评定程序有一个清晰的理解（协议）。所以，本国际标准规定的这些技术要求适用于预先无其他协议的需方。然而，合格质量水平(AQL)值的技术条件并不意味供方有权故意提供缺陷产品。注：一个新的ISO国际标准正在制定，并考虑在程序控制和由制造者操作的合格质量体系条件下生产紧固件。新标准还将包括有选择特性要求的特殊协议。中华人民共和国国家标准GB/T90.1-2002紧固件验收检查idt IS03269:2000代替GB/T90-1985第一篇Fasteners-Acceptance inspection1范围1.1在订货时未与紧固件供方协议采用其他验收检查程序的情况下，紧固件的需方必须遵循本标准规定的验收程序，以确定一批紧固件的验收或拒收。验收的附加技术要求，在特定的产品标准（如有效力矩型螺母)中给出。相同的程序也适用于对验收技术条件有争议的情况。1.2本标准适用于螺栓、螺钉、螺柱、螺母、销、垫圈、盲铆钉和其他相关的紧固件。但不适用于高速机械装配、特殊目的的使用或特殊工程监理，要求较高的加工过程控制程序和批的跟踪（见ISO引言注）等场合使用的紧固件。对这些产品的验收检查程序应由供需双方在确认订单之前协商一致。1.3本标准仅适用于紧固件成品，不适用于生产过程中对任何局部的工序控制或检验。1.4在紧固件的制造过程中，配套附件的加工、工艺协作和使用时单独安装的零件（如垫圈、螺母、镀层、热处理和坯料)，可以由紧固件的供方分包给其他供方。然而成品的最终提供者应对紧固件的质量完全负责。本标准的技术要求仅适用于交货时的紧固件，而不适用于接收后的紧固件再进行加工、处理（如镀层)的检验。1.5附录B(提示的附录)是S0/TC2技术委员会的指导和解释，其原理是以本标准为基础的。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828一1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T3098.1一2000紧固件机械性能螺栓螺钉和螺柱(idt IS)898-1:1999)GB/T3098.2一2000紧固件机械性能螺母粗牙螺纹(idt IS0898-2:1992)GB/T3098.3一2000紧固件机械性能紧定螺钉(idt IS0898-5:1998)GB/T3098.4一2000紧固件机械性能螺母细牙螺纹(idt IS0898-6:1994)GB/T3098.52000紧固件机械性能自攻螺钉(idt ISO2702:1992)GB/T3098.6一2000紧固件机械性能不锈钢螺栓、螺钉和螺柱(idt IS03506-1:1997)GB/T3098.7一2000紧固件机械性能自挤螺钉(idt IS07085:1999)GB/T3098.9一2002紧固件机械性能有效力矩型钢六角锁紧螺母(idt IS02320:1997)GB/T3098.10一1993紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母(eqv IS08839:1986)GB/T3098.15一2000紧固件机械性能不锈钢螺母(idt IS03506-2:1997)GB/T3098.16一2000紧固件机械性能不锈钢紧定螺钉(idt IS03506-3:1997)GB/T3103.1一2002紧固件公差螺栓、螺钉和螺母(idt IS04759-1:2000)中华人民共和国国家质量监督检验检疫总局2002-12-05批准2003-06-01实施GB/T90.1-2002GB/T3103.3一2000紧固件公差平垫圈(idt1S047593:2000)GB/T3934一1983普通螺纹量规(neg1S01502:1978)GB/T5267.1-2002紧固件电镀层(IS04042:1999,IDT)GB/T5267.2一2002紧固件非电解锌片涂层(IS010683:2000,IDT)GB/T5280-2002自攻螺钉用螺纹(idt1S01478:1999)GB/T5779.1一2000紧固件表面缺陷螺栓、螺钉和螺柱一般要求(idt IS06157-1:1988)GB/T5779.2一2000紧固件表面缺陷螺母(idt1S06157-2:1995)GB/T5779.3一2000紧固件表面缺陷螺栓、螺钉和螺柱特殊要求(idt IS06157-3:1988)IS035342:1993统计学词汇与代号第2部分：质量统计控制IS08402:1994质量控制与质量保证词汇3术语和定义下列术语和定义适用于本标准，其内容符合IS03534-2和IS08402。3.1验收检查acceptance inspection经抽样、量规检查、测量、比较和试验，以判定一批紧固件的接收或拒收。3.2供方supplier提供紧固件的制造者、经销者或代理人。3.3需方purchaser接收紧固件的收货人或代理人。注：需方不一定是紧固件的使用者。3.4检查批inspection lot从同一供方一次接收的相同标记、一定数量的紧固件。3.5批量(N)lot size一批中包含的紧固件数量。3.6样本sample从一个检查批中随机抽取（即该批紧固件有均等的机会被抽到）一个或多个紧固件。3.7样本大小(n)sample size样本中所包含的紧固件数量。3.8特性characteristic规定了极限范围的尺寸要素、机械性能或其他可标识的产品性能。例如：头部高度、杆部直径、抗拉强度或硬度。3.9缺陷nonconformity特性偏离了特定的技术要求3.10不合格紧周件nonconforming fastener有一个或多个缺陷的紧固件。3.11合格判定数(Ae)acceptance number在任一给定的样本中，同一特性所允许的最大缺陷数，如超出，则拒收该批产品。3.12抽样方案sampling plan根据方案抽取一个样本，以获得信息并确定一个批的可接收性。3.13合格质量水平(AQl,)acceptable quality level一个抽样方案中，同一高的接收概率相对应的质量水平。注：本标准中该概率大于或等于95%。3.14极限质量(LQ)limiting quality2
