GB T 1237-2000 紧固件标记方法.pdf

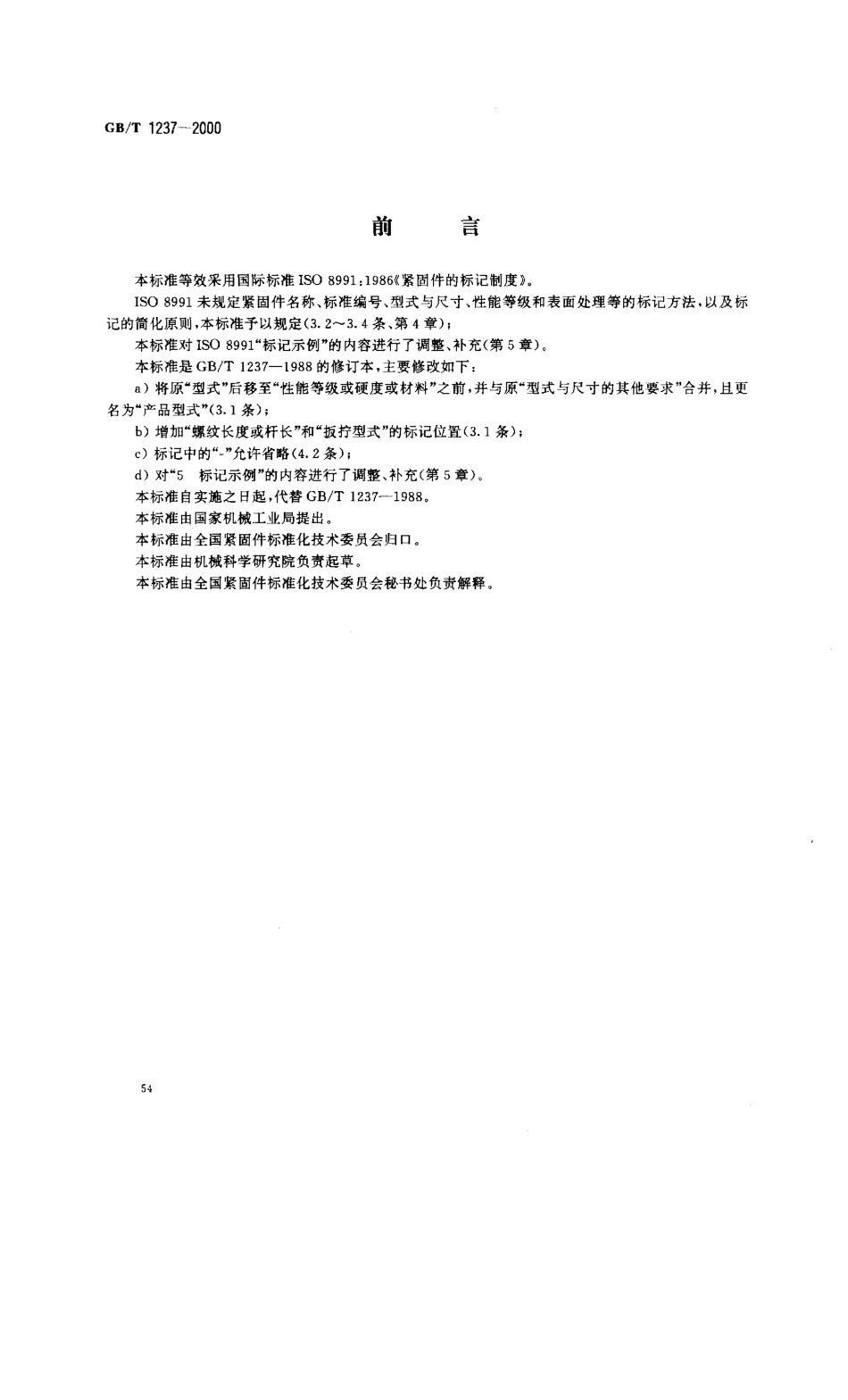

G B/T 1 2 3 7-2 0 0 0前言 本标准等效采用国际标准I S O 8 9 9 1:1 9 8 s e 紧固件的标记制度。I S O 8 9 9 1 未规定紧固件名称、标准编号、型式与尺寸、性能等级和表面处理等的标记方法，以及标记的简化原则，本标准予以 规定(3.2-3.4 条、第4 章);本标准对I S O 8 9 9 1“标记示例”的内容进行了调整、补充(第5 章)本标准是G B/T 1 2 3 7-1 9 8 8 的修订本，主要修改如下:a)将原“型式”后移至“性能等级或硬度或材料”之前，并与原“型式与尺寸的其他要求”合并，且更名为“产品型式”(3.1 条);6)增加“螺纹长度或杆长”和“扳拧型式”的标记位置(3.1 条);c)标记中的代”允许省略(4.2 条);d)对“5 标记示例”的内容进行了调整、补充(第 5 章)本标准自 实施之日 起，代替G B/T 1 2 3 7-1 9 8 8.本标准由国家机械工业局提出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。G e/T 1 2 3 7-2 0 0 0I S O前言 I S O(国际标准化组织)是一个世界性的各国国家标准团体(I S O成员团体)的联合组织。国际标准的制定工作通常是通过I S O各个技术委员会进行的。每个 成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与I S O有关的政府的和非政府的国际组织也可参加此项工作。I S O与国际电 工委员会(Q E C)在电工标准化方面有着密切的联系 经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少7 5 写的成员团体投票赞成。国际标准I S O 8 9 9 1 由工 S O/T C 2 紧固件技术委员会制定。使用者必须注意，所有国际标准时常进行修订，而这里所引用的任何其他的国际标准均应能确认为最新版本，除非另作说明。中华人民共和国国家标准紧固件标记方法G B/T 1 2 3 7-2 0 0 0e q v 1 5 0 8 9 9 1:1 9 8 6D e s i g n a t i o n s y s t e m f o r f a s t e n e r s代替 G B/T 1 2 3 7-1 9 8 81 范围本标准规定了紧固件的标记方法。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性 G B/T 9 7.1-1 9 8 5 平垫圈 A级(e q v I S O 7 0 8 9:1 9 8 3)G B/T 1 1 9.2-2 0 0 0 圆柱销淬硬钢和马氏体不锈钢(e q v I S O 8 7 3 4:1 9 9 7)G B/T 8 2 8-1 9 8 8 开槽盘头定位螺钉 G B/T 8 4 5-1 9 8 5 十字槽盘头自 攻螺钉(e q v I S O 7 0 4 9:1 9 8 3)G B/T 8 8 6-1 9 8 6 轴肩挡圈 G B/T 5 7 8 2-2 0 0 0 六角头螺栓(e q v I S O 4 0 1 4:1 9 9 9)G B/T 6 1 7 0-2 0 0 0 1 型六角螺母(e q v I S O 4 0 3 2:1 9 9 9)G B/T 1 2 6 1 8-1 9 9 0 开口型扁圆头抽芯铆钉 G B/T 1 3 9 1 1-1 9 9 2 金属镀覆和化学处理表示方法3 标记方法紧固件产品的完整标记应按图1 规定的内 容及顺序表示。紧固件名称、标记编号、型式与尺寸的标记方法按相应紧固件产品国家标准的规定紧固件性能等级或材料、热处理(硬度)、产品等级和扳拧型式的标记方法按有关基础标准的规定紧固件表面处理的标记方法按G B/T 1 3 9 1 1 的规定3.13.23334国家MR技术监督局2 0 0 0 一 0 9 一 2 6 批准2 0 0 1 一 0 2 一 0 1 实施G B/T 1 2 3 7-2 0 0 0口口 一 口 x 口 x 口 x 口 一 口 一 口 一 口 一 口 一 口一一一一类 另。(产 品 名 称)标准编号 螺纹规格或公称尺 -一一(如销的直径及其公差)其他直径或特性(必要时，如杆径公差)公称长度(规格)(必要时)螺纹长度或杆长(必要时)产品型式(必要时)-性能等级或硬度或材料 产品等级(必要时)扳拧塑式(必要时，如十字槽型式)表面处理(必要时)图 1 紧固件产品的完整标记4 标记的简化原则4.1 类别(名称)、标准年代号及其前面的“一”，允许全部或部分省略 省略年代号的标准应以现行标准为准4.2 标记中的“一”允许全部或部分省略;标记巾“其他直径或特性”前面的“x”允许省略。但省略后不应导致对标记的误解，一般以空格代替。4.3 当产品标准中只规定一种产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，允许全部或部分省略。4.4 当产品标准中规定两种及其以上的产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，应规定可以省略其中的一种，并在产品标准的标记示例中给出省略后的简化标记5 标记示例5 门外螺纹件 a)螺纹规格d=M1 2、公称长度1=8 0 m m、性能等级为1 0.9 级、表面氧化、产品等级为A级的六角头螺栓的标记:螺栓 G B/T 5 7 8 2-2 0 0 0-Ml 2 X 8 0-1 0.9-A-0(完整标记)b)螺纹规格d=M1 2、公称长度1=8 0 m m、性能等级为8.8 级、表面氧化、产品等级为A级的六角头螺栓的标记:螺栓G B/T 5 7 8 2 M1 2 X8 0(简化标记)c)螺纹规格d=M6、公称民 度1=6 m m、长度二 一4 m m、性能等级为3 3 11级、表面氧化的开槽盘头定位螺钉的标记:螺钉(,B/T 8 2 8-1 9 8 8-M6 X 6 X 4-3 3 11()(完整标记)d)螺纹规格d=M6、公称长度l=6 m m、长度z 二 4 m m、性能等级为1 4 11级、不经表面处理的开槽盘头定位螺钉的标记 螺钉G B/8 2 8 M6 X6 X4(简化标记)5.2 内螺纹件 a)螺纹规格D=M1 2,性能等级为1 0 级、表面氧化、产品等级为A级的1 型六角螺母的标记:螺母G B/T 6 1 7 0-2 0 0 0-M1 2-1 0-A-0(完整标记)h)螺纹规格D=M 1 2,性能等级为8 级、不经表面处理、产品等级为A级的1 刑六角螺母的标记:5 7G B/T 1 2 3 7-2 0 0 0 螺母G B/T 6 1 7 0 M1 2(简化标记)5.3 垫圈 a)标准系列、规格8 m m、性能等级为3 0 0 H V,表面氧化、产品等级为A级的平垫圈的标记 垫圈 G B/T 9 7.1-1 9 8 5-8-3 0 0 H V-A-0(完整标记)b)标准系列、规格8 m m、性能等级为1 4 0 H V,不经表面处理、产品等级为A级的平垫圈的标记:垫圈G B/T 9 7.1 8(简化标记)5.4 自攻螺钉 a)螺纹规格S T 3.5、公称长度1=1 6 m m,Z型槽、表面氧化的F型十字槽盘头自攻螺钉的标记:自攻螺钉G B/T 8 4 5-1 9 8 5-S T 3.5 X 1 6-F-Z-O(完整标记)b)螺纹规格S T 3.5、公称长度1=1 6 m m,H型槽、镀锌钝化的C型十字槽盘头自 攻螺钉的标记:自攻螺钉G B/T 8 4 5 S T 3.5 X 1 6(简化标记)55 销 a)公称直径d=6 m m、公差为m 6、公称长度1=3 0 m m、材料为C l 组马氏体不锈钢、表面简单处理的圆柱销的标记:销 G B/T 1 1 9.2-2 0 0 0-6 m 6 X 3 0 C l简单处理(完整标记)b)公称直径d=6 m m、公差为m 6、公称长度Z=3 0 m m、材料为钢、普通淬火(A型)、表面氧化的圆柱销的标记:销G B/T 1 1 9.2 6 X3 0(简化标记)5.6 铆钉 a)公称直径d=5 m m、公称氏 度1=1 0 m m,性能等级为0 8 级的开口型扁圆头抽芯铆钉的标记:抽芯铆钉G B/T 1 2 6 1 8-1 9 9 0b)公称直径d=5 m m、公称长度l _ 抽芯铆钉G B/T 1 2 6 1 8 5 X1 0挡圈5 X 1 0-0 8(完整标记)1 0 m m，性能等级为1。级的开口 型扁圆头抽芯铆钉的标记:(简化标记)5.7 a)公称直径d=3 0 m m、外径D=4 0 m m、材料为3 5 钢、热处理硬度2 5-3 5 H R C、表面氧化的轴肩挡圈的标记:挡圈 G B/T 8 8 6-1 9 8 6-3 0 X4 0-3 5 钢、热处理b)公称直径d=3 0 m m、外径 D二4 0 m m、材料为2 5 一3 5 H R C-O(完整标记)3 5 钢、不经热处理及表面处理的轴肩挡圈的标挡圈G B/T8 8 6 3 0 X4 0(简化标记)
