GB T 802.1-2008组合式盖形螺母.pdf

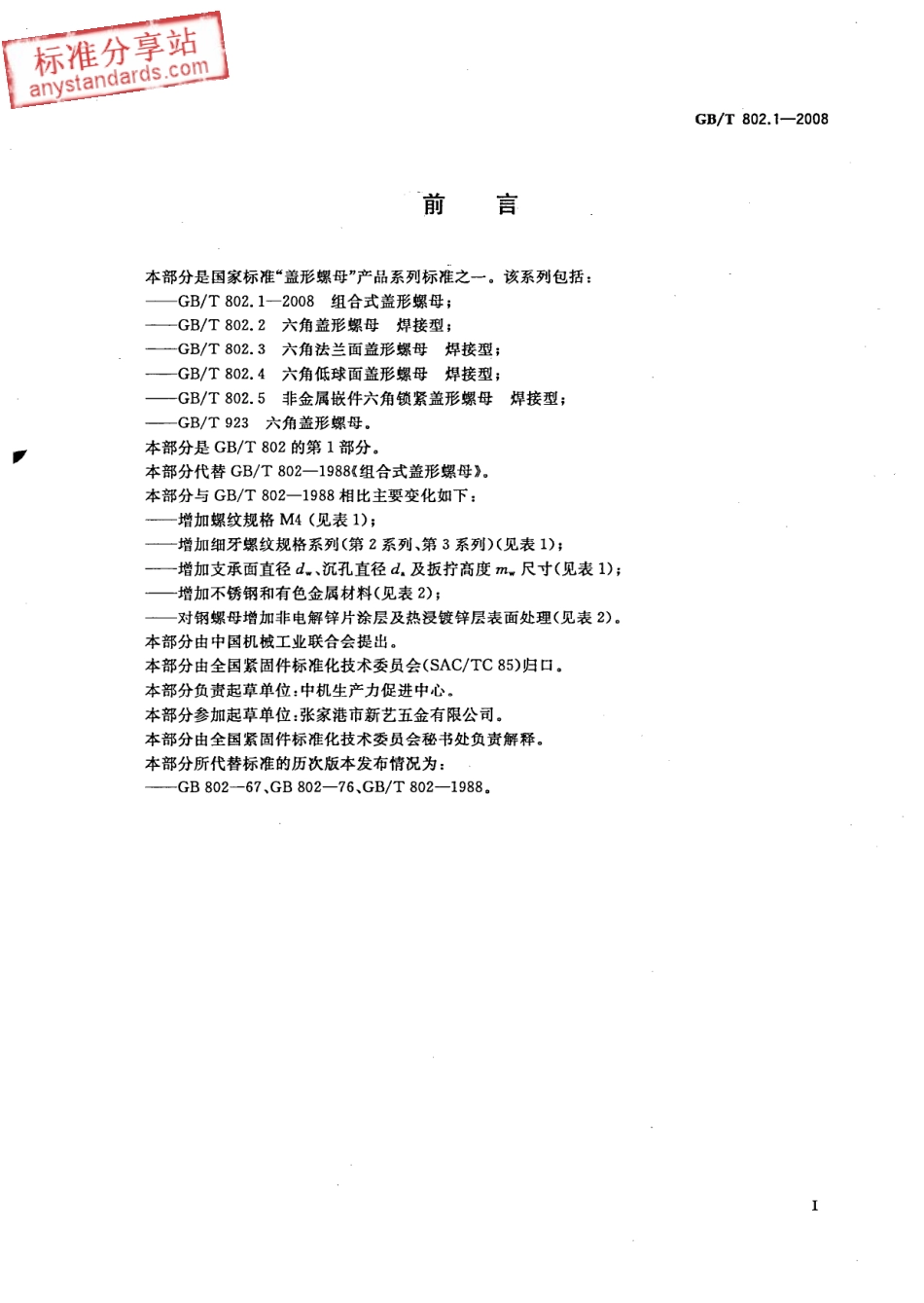

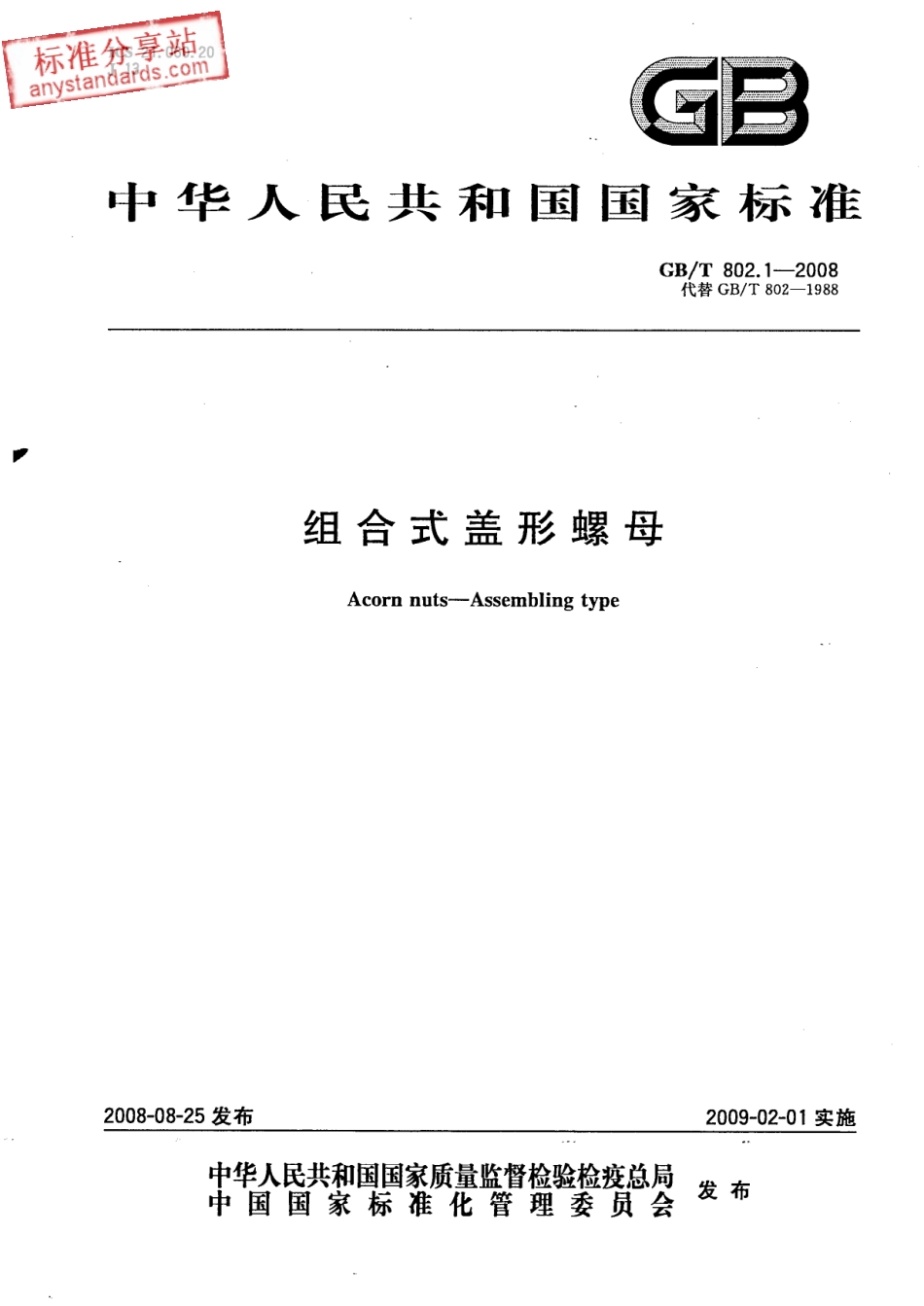

标准分享站。中华人民共和国国家标准GB/T802.1-2008代替GB/T802一1988组合式盖形螺母Acorn nuts-Assembling type2008-08-25发布2009-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布标准分享站GB/T802.1一2008前言本部分是国家标准“盖形螺母”产品系列标准之一。该系列包括：GB/T802.1一2008组合式盖形螺母；GB/T802.2六角盖形螺母焊接型；一GB/T802.3六角法兰面盖形螺母焊接型；GB/T802.4六角低球面盖形螺母焊接型；GB/T802.5非金属嵌件六角锁紧盖形螺母焊接型；GB/T923六角盖形螺母.本部分是GB/T802的第1部分。本部分代替GB/T802一1988组合式盖形螺母.本部分与GB/T802一1988相比主要变化如下：-增加螺纹规格M4(见表1)；一增加细牙螺纹规格系列（第2系列、第3系列）（见表1）：-增加支承面直径d.、沉孔直径d.及扳拧高度m尺寸（见表1）；-增加不锈钢和有色金属材料（见表2）；一对钢螺母增加非电解锌片涂层及热浸镀锌层表面处理（见表2）。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会(SAC/T85)归口。本部分负责起草单位：中机生产力促进中心。本部分参加起草单位：张家港市新艺五金有限公司。本部分由全国紧固件标准化技术委员会秘书处负责解释。本部分所代替标准的历次版本发布情况为：-GB802-67、GB802-76、GB/T802-1988.标准分享站GB/T802.1一2008组合式盖形螺母1范围GB/T802的本部分规定了螺纹规格为M4M24,性能等级为6、8、A2-50、A2-70、A4-50、A4-70、CU2、CU3和AL4级，产品等级为A和B级的组合式盖形螺母。A级用于D16mm;B级用于D16mm的螺母。2规范性引用文件下列文件中的条款通过GB/T802的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于木部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T90.1紧固件验收检查(GB/T90.1一2002，IS03269:2000,DT)GB/T90.2紧周件标志与包装GB/T196普通螺纹基本尺寸(GB/T196-2003,IS0724:1993,IS0 general purpose metricscrew threads-Basic dimensions,MOD)GB/T197普通螺纹公差(GB/T197一2003，IS0965-1:1998,IS0 general purpose metricscrew threads-Tolerances-Part 1:Principles basic data.MOD)GB/T1237紧固件标记方法(GB/T1237一2000，eqv IS08991:1986)GB/T3098.2紧固件机械性能螺母粗牙螺纹(GB/T3098.2一2000，idt IS0898-2:1992)GB/T3098.4紧固件机械性能螺母细牙螺纹(GB/T3098.42000,idt IS0898-6:1994)GB/T3098.10紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母(GB/T3098.10一1993,eqv IS08839:1986)GB/T3098.15紧固件机械性能不锈钢螺母(GB/T3098.15一2000，idt IS03506-2:1997)GB/T3103.1紧固件公差螺栓、螺钉和螺母(GB/T3103.12002,IS04759-1:2000,IDT)GB/T5267.1繁固件电镀层(GB/T5267.1一2002，IS04042:1999,DT)GB/T5267.2紧固件非电解锌片涂层(GB/T5267.2一2002，IS010683:2000,IDT)GB/T5267.3紧固件热浸镀锌层(GB/T5267.3一2008，IS010684:2004,DT)GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注(GB/T5276一1985，c9vIS0225:1983)GB/T5779.2紧固件表面缺陷螺母(GB/T5779.2一2000，idt IS06157-2:1995)GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件(GB/T16938一2008，IS08992:2005,IDT)
