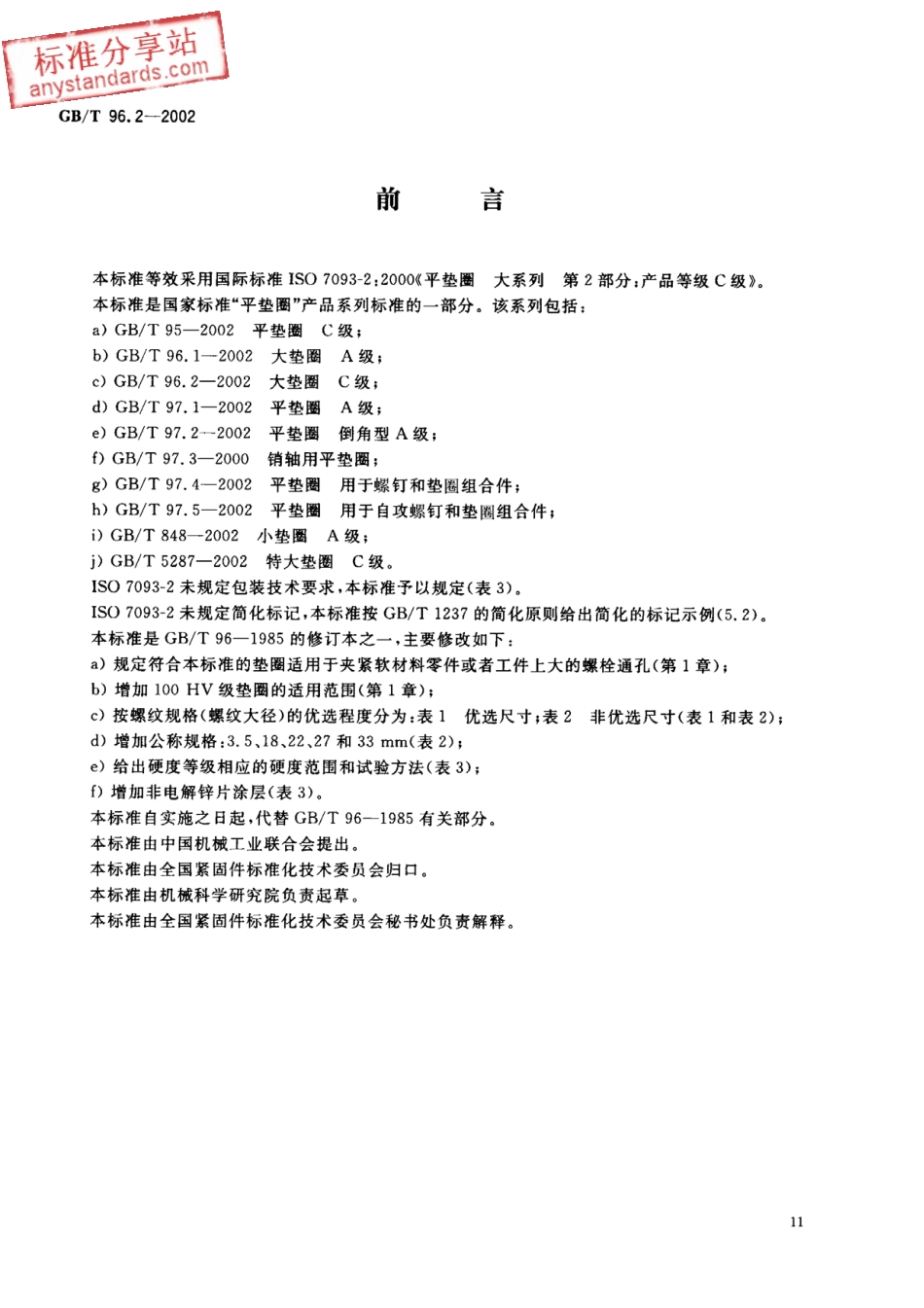

标准分享站GB/T96.2-2002前言本标准等效采用国际标准IS07093-2:2000平垫圈大系列第2部分：产品等级C级。本标准是国家标准“平垫图”产品系列标准的一部分。该系列包括：a)GB/T95一2002平垫圈C级：b)GB/T96.1一2002大垫圈A级；c)GB/T96.2一2002大垫圈C级；d)GB/T97.1一2002平垫圈A级；e)GB/T97.2一2002平垫圈倒角型A级：f)GB/T97.3一2000销轴用平垫圈；g)GB/T97.4一2002平垫圈用于螺钉和垫圈组合件；h)GB/T97.5一2002平垫圈用于自攻螺钉和垫圈组合件：i)GB/T848一2002小垫圈A级；j)GB/T5287一2002特大垫圈C级。IS07093-2未规定包装技术要求，本标准予以规定（表3）。IS07093-2未规定简化标记，本标准按GB/T1237的简化原则给出简化的标记示例(5.2)。本标准是GB/T96一1985的修订本之一，主要修改如下：)规定符合本标准的垫圈适用于夹紧软材料零件或者工件上大的螺栓通孔（第1章）：b)增加100HV级垫圈的适用范围（第1章）：c)按螺纹规格（螺纹大径）的优选程度分为：表1优选尺寸；表2非优选尺寸（表1和表2）；d)增加公称规格：3.5、18、22、27和33mm(表2)：e)给出硬度等级相应的硬度范围和试验方法（表3）；)增加非电解锌片涂层（表3）。本标准自实施之日起，代替GB/T96一1985有关部分。本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。11标准分享站GB/T96.2-2002表1优选尺寸mm公称规格内径di外径d2厚度h(螺纹大径，d)公称(min)max公称(max)min公称maxmin33.43.798.10.81.00.644.54.81210.911.20.855.55.81513.911.20.866.66.961816.91.61.91.3899.362422.722.31.7101111.433028.72.52.82.21213.513.933735.433.62.41617.517.935048.433.62.4202222.526058.144.63.4242626.847270.15643033349289.8675363940110107.889.26.8表2非优选尺寸mm公称规格内径di外径d2厚度h(螺纹大径，d)公称(min)max公称(max)min公称maxmin3.53.94.2119.90.81.00.61415.515.934442.433.62.4182020.435654.944.63.4222424.846664.9564273030.848582.8675333637105102.86754技术条件和引用标准表3技术条件和引用标准材料钢硬度等级100HV机械性能硬度范围100 HV200 HV产品等级C公一差标准GB/T3103.3不经表面处理，即垫圈应是本色的并涂有防锈油或按供需双方协议的涂层。电镀技术要求按GB/T5267.1;表面处理非电解锌片涂层技术要求按GB/T5267.2;所有公差适用于涂或镀前尺寸表面缺陷零件不允许有不规则的或有害的缺陷。垫圈表面不得有突出的毛刺验收及包装GB/T90.1、GB/T90.21)其他金属材料需经供需双方协议。2)硬度试验按GB/T4340.1规定。试验力：HV10用于公称厚度0.6mm1.2mm。14标准分享站GB/T96.2-20025标记5.1标记方法按GB/T1237规定。5.2标记示例大系列、公称规格8mm、由钢制造的硬度等级为100HV级、不经表面处理、产品等级为C级的平垫圈的标记：垫圈GB/T96.2815
