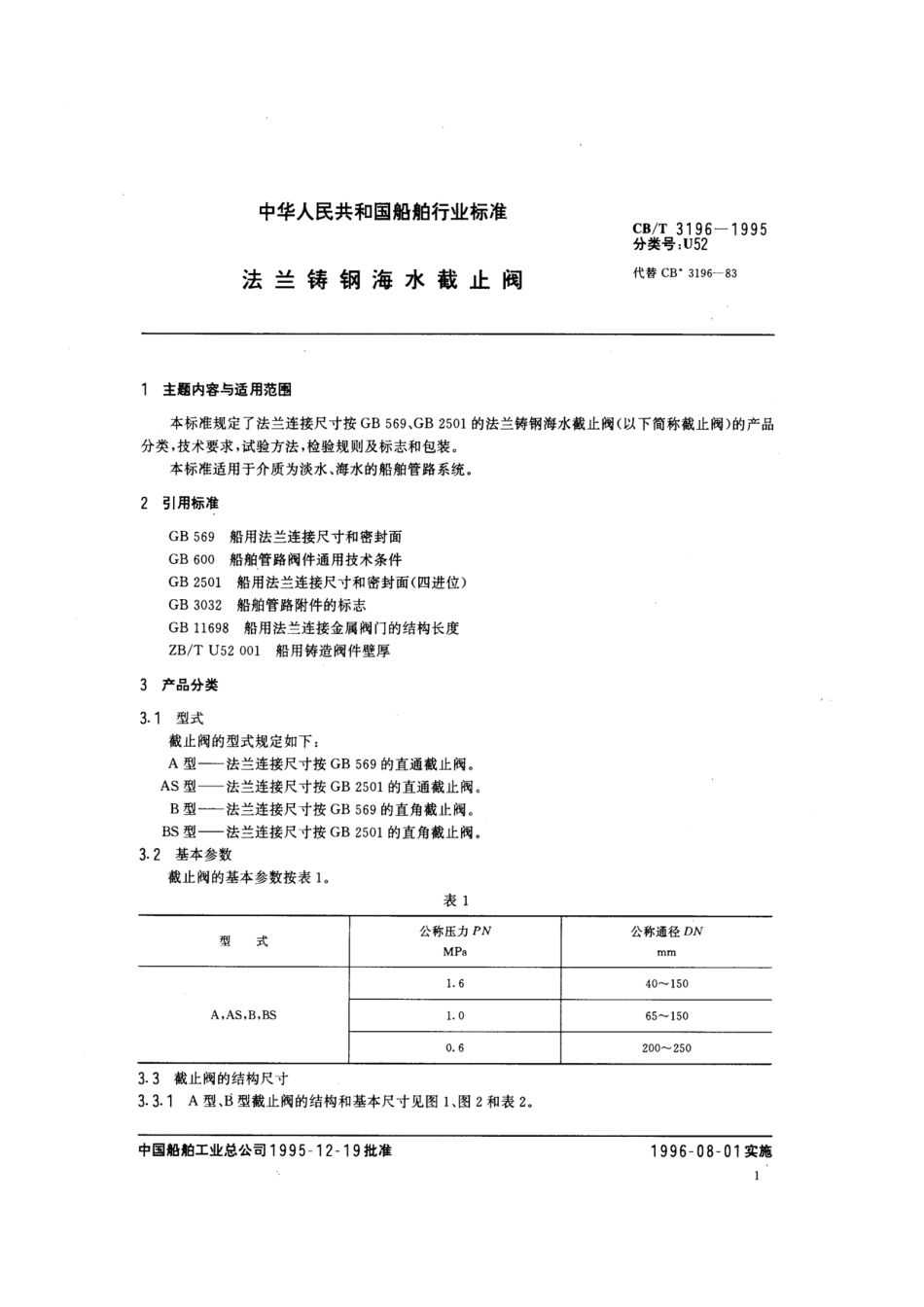

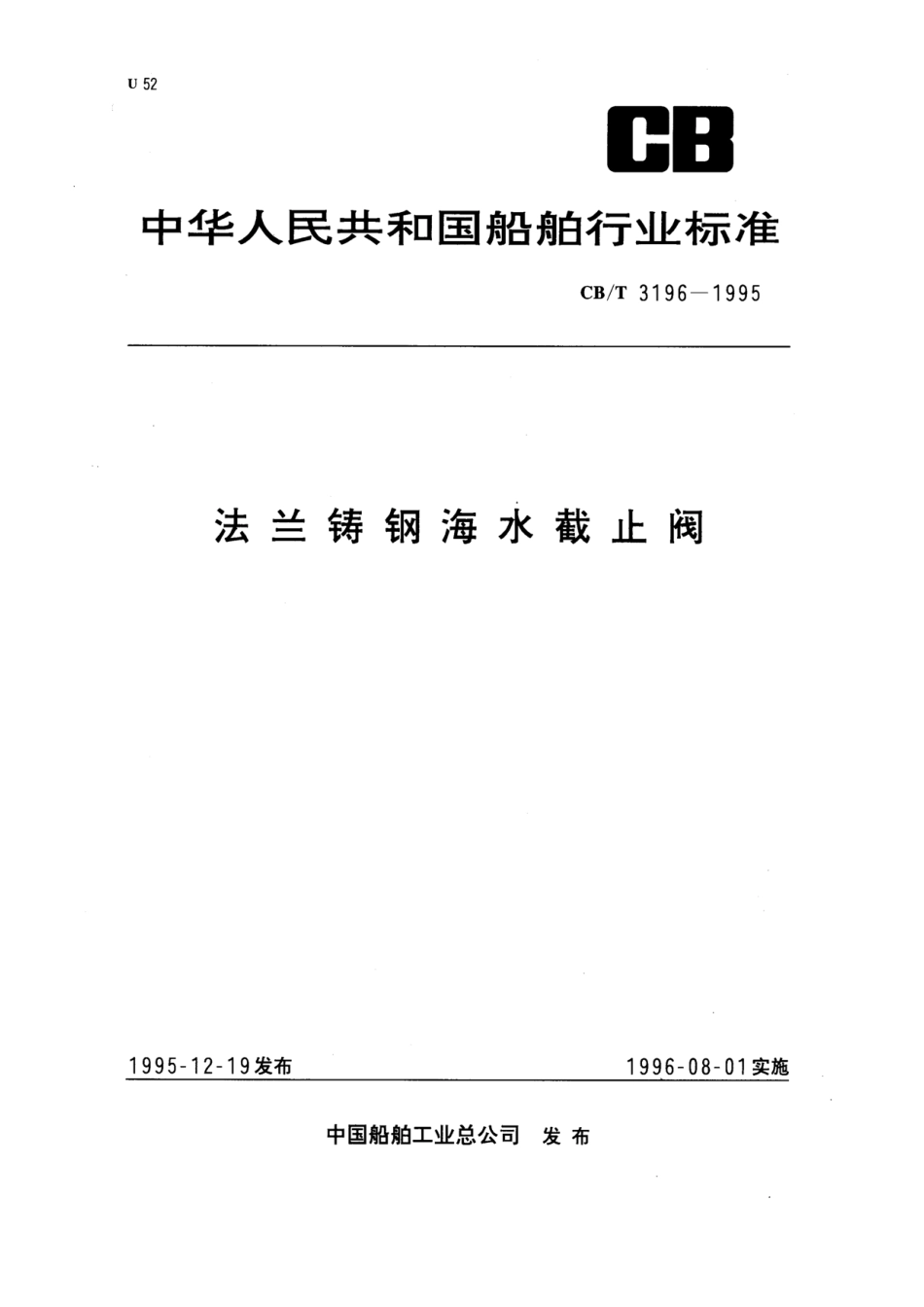

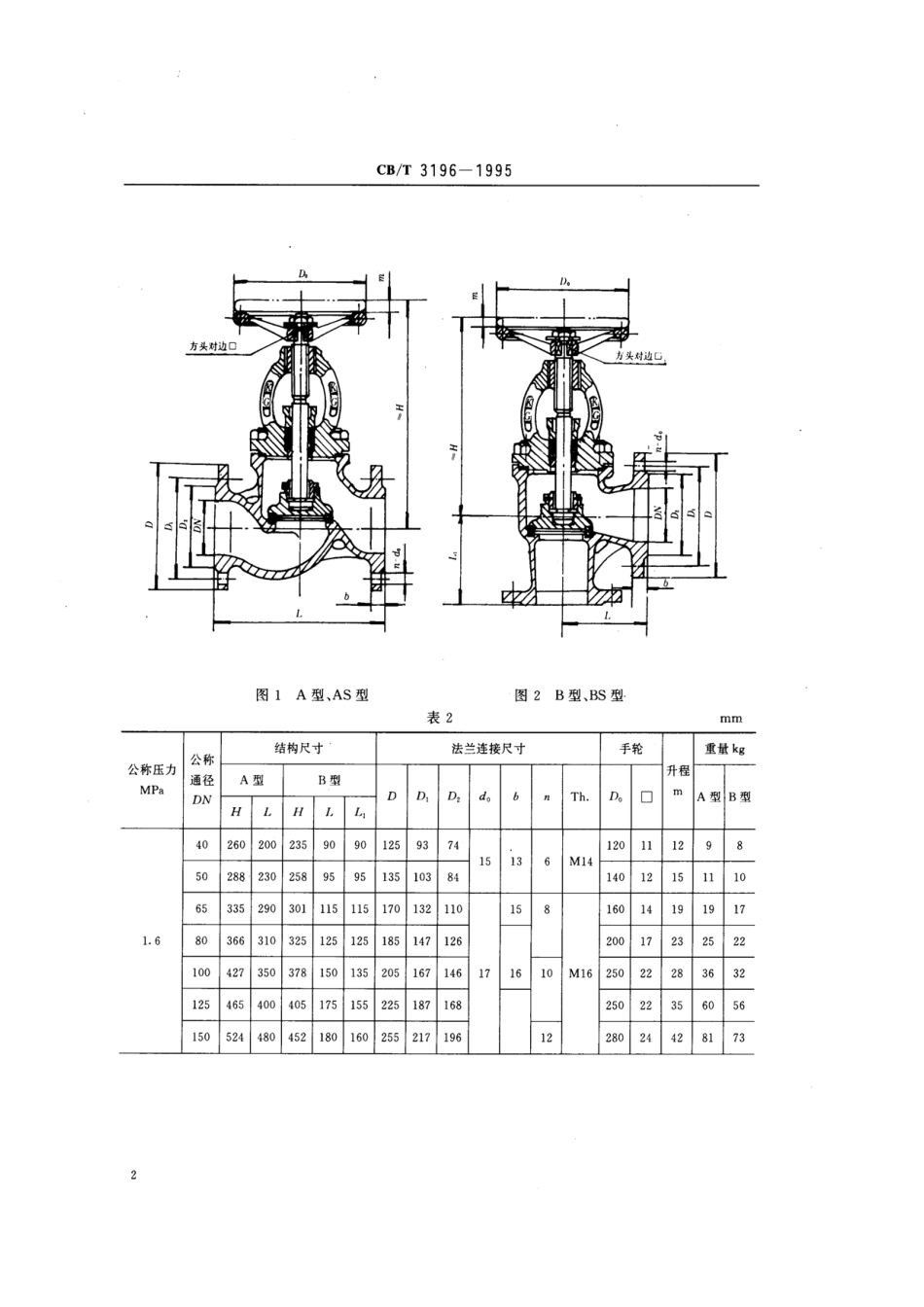

中华人民共和国船舶行业标准CB/T3196-1995分类号：U52法兰铸钢海水截止阀代替CB*3196-831主题内容与适用范围本标准规定了法兰连接尺寸按GB569、GB2501的法兰铸钢海水截止阀（以下简称截止阀）的产品分类，技术要求，试验方法，检验规则及标志和包装。本标准适用于介质为淡水、海水的船舶管路系统。2引用标准GB569船用法兰连接尺寸和密封面GB600船舶管路阀件通用技术条件GB2501船用法兰连接尺寸和密封面（四进位）GB3032船舶管路附件的标志GB11698船用法兰连接金属阀门的结构长度ZB/TU52001船用铸造阀件壁厚3产品分类3.1型式截止阀的型式规定如下：A型法兰连接尺寸按GB569的直通截止阀。AS型法兰连接尺寸按GB2501的直通截止阀。B型法兰连接尺寸按GB569的直角截止阀。BS型法兰连接尺寸按GB2501的直角截止阀。3.2基本参数截止阀的基本参数按表1。表1公称压力PN公称通径DN型式MPamm1.640150A,AS,B,BS1.0651500.62002503.3截止阀的结构尺寸3.3.1A型、B型截止阀的结构和基本尺寸见图1、图2和表2。中国船舶工业总公司1995-12-19批准1996-08-01实施1CB/T3196-1995续表2mm结构尺寸法兰连接尺寸手轮公称重量kg公称压力通径A型B型升程MPaDNDDDdo6nThDmA型B型LHL6631029027711511515512310414019171680345310304125125170138118160232091.010037435032515013519015813818028292515M14125426400366175155215183164o20017353935150487480415180160240208190200425243200630600524275225295264247360276885700.62507437306123252753653273061716M16450801341143.3.2AS型、BS型截止阀的结构和基本尺寸见图1、图2和表3。表3mmn结构尺寸法兰连接尺寸手轮重量kg公称公称压力通径AS型BS型升程MPaDND9DThDAS型S型HLL40260200235115115150110881812011121095028823025812512516512510214012151210653352903011451451851451222016014920818M161.680366310325155155200160133200172326211004273503781751752201801582225022283733812546540040520020025021018425022356211505244804522252252852402122224M2028024429065310290277145145185145122041401219%18803453103041551552001601331601423名18M161.0100374350325175175220180158必1801428吗331254264003662002002502101842001735名571504874804152252252852402122224M202001742%8720063060052427527532028025822M163602768100950.61825074373061232532537533531224124503280140130CB/T3196-19953.4标记示例公称压力为1.6MPa、公称通径为40mm,按GB569法兰连接尺寸和密封面的法兰铸钢海水直通截止阀：截止阀A16040CB/T3196一1995公称压力为1.0MPa、公称通径为100mm,按GB2501法兰连接尺寸和密封面（四进位）的法兰铸钢海水直角截止阀：截止阀BS10100CB/T3196-19954技术要求4.1截止阀的技术要求按GB600规定。4.2截止阀主要零件材料按表4规定。表4材料零件名称名称牌号标准号阀体、阀盖铸钢ZG230-450CB772-86阀盘铸锡青铜ZQSn10-2CB883-83阀杆铝青铜QA19-2GB4429-84阀座铸铝青铜ZQA19-2CB883-834.3截止阀的法兰连接尺寸和密封面按GB569和GB2501规定。4.4AS型，BS型的结构长度按GB11698的规定。4.5截止阀的壁厚按ZB/TU52001规定。5试验方法和检验规则5.1截止阀的试验方法按GB600规定。5.2截止阀的出厂检验项目及要求应符合表5的规定。表5序号项目要求1铸件力学性能测定、化学成分分析符合CB7722外观检查3强度试验符合GB6004密封性试验5.3每组截止阀应按表5逐项检验合格后方可出厂。6标志和包装6.1截止阀的标志按GB3032规定。6.2截止阀的包装按GB600规定。
