GB 3531-2008 低温压力容器用低合金钢钢板.pdf

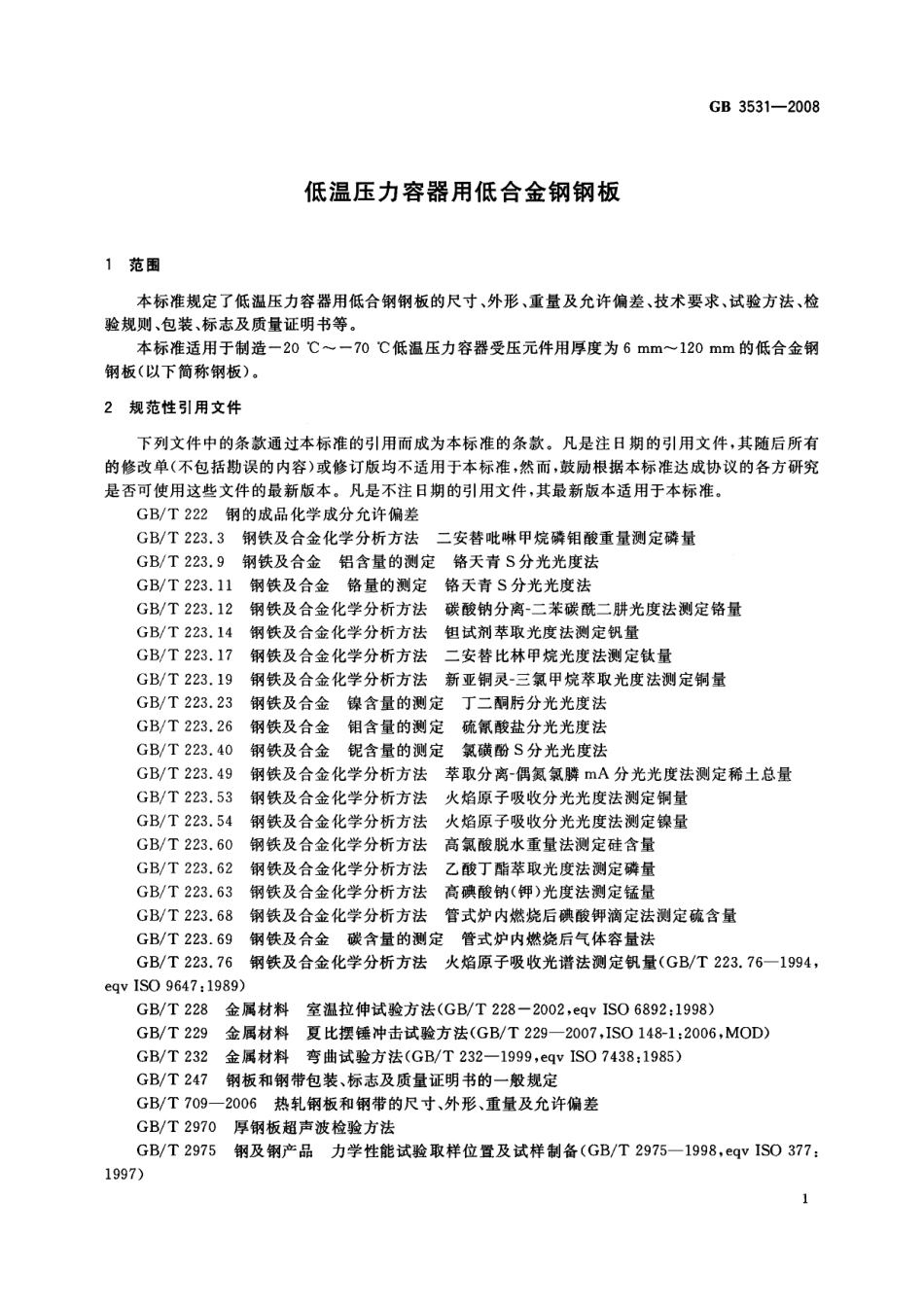

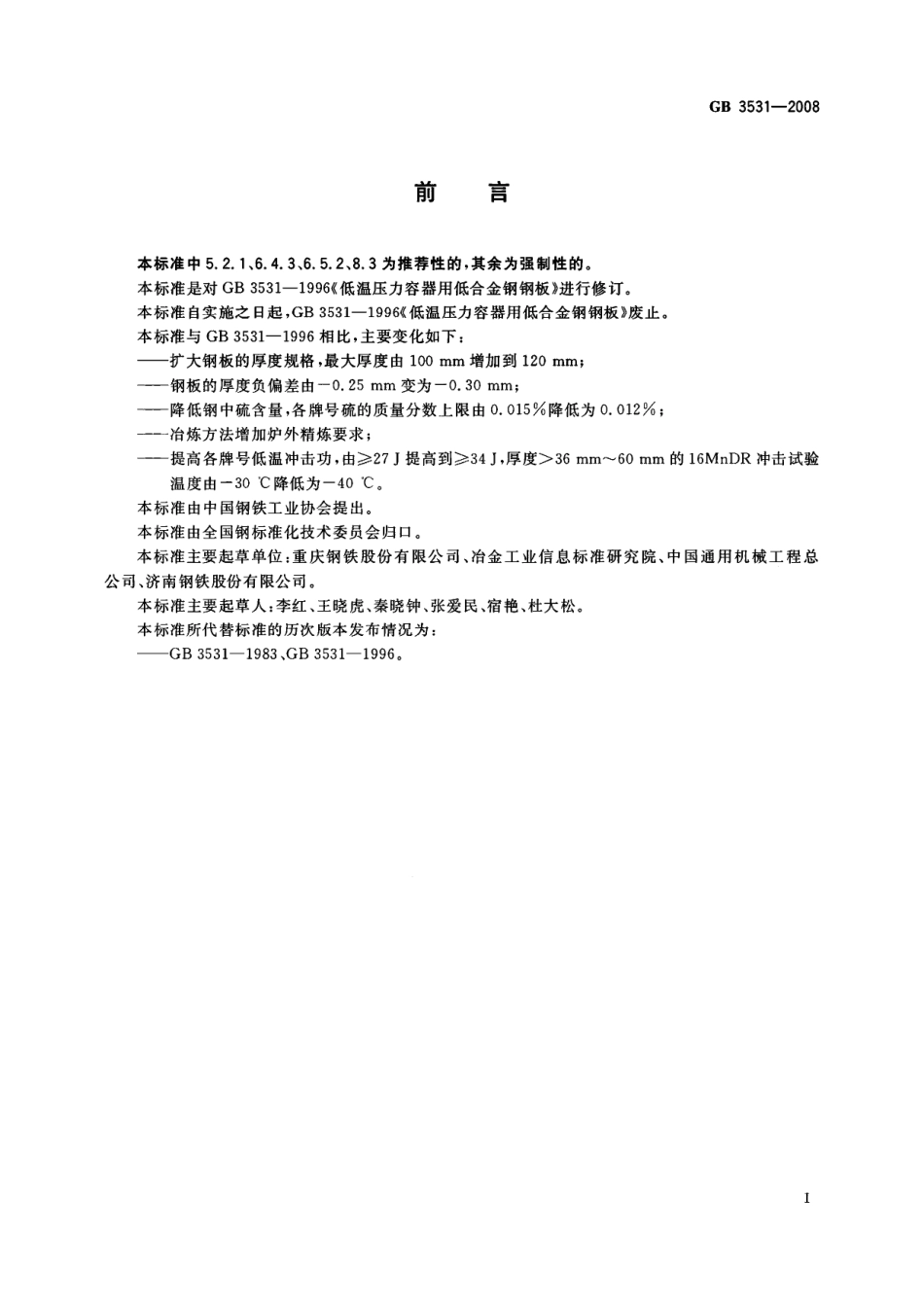

GB3531-20086.1.1为改善钢板的性能，钢中可添加微量V、Ti、Nb、RE等元素，w(V+Ti+Nb)0.12%，元素质量分数填写在质量证明书中。6.1.2作为残余元素，铬、铜质量分数应各不大于0.25%，镍质量分数应不大于0.40%，钼质量分数应不大于0.08%。供方若能保证合格可不做分析。6.1.3全铝Al质量分数可以用测定酸溶铝质量分数代替，此时酸溶铝质量分数应不小于0.015%。6.1.4成品钢板的化学成分允许偏差应符合GB/T222的规定。6.2冶炼方法钢由氧气转炉或电炉冶炼，并采用炉外精炼工艺。6.3交货状态钢板以正火或正火加回火状态交货。6.4力学性能和工艺性能钢板的拉伸试验、夏比(V型缺口)低温冲击试验、弯曲试验应符合表2的规定。表2力学性能、工艺性能拉伸试验冲击试验180弯曲试验钢板屈服强度Ra/伸长率A/冲击吸收能量KV2/牌号抗拉强度Rm温度/弯心直径公称厚度/mm(N/mm2)%J(N/mm2)(635mm)不小于不小于616490620315d=2a1636470600295-403416MnDR366046059028521d=3a60100450580275-303410012044057026561649062032515MnNiDR163648061031520-4534d=3a3660470600305616440570300163643056028009MnNiDR23-7034d=2a366043056027060120420550260注：a为钢材厚度。a当屈服现象不明显时，采用R2。b弯曲试验仲裁试样宽度b=35mm。6.4.1夏比(V型缺口)低温冲击功，按3个试样的算术平均值计算，允许其中1个试样的单个值比表2规定值低，但应不低于规定值的70%。6.4.2厚度小于12mm的钢板，夏比(V型缺口)低温冲击试验应采用辅助试样，6mm8mm钢板辅助试样尺寸为5mm10mm55mm,其试验结果应不小于表2规定值的50%；8mm12mm钢3
