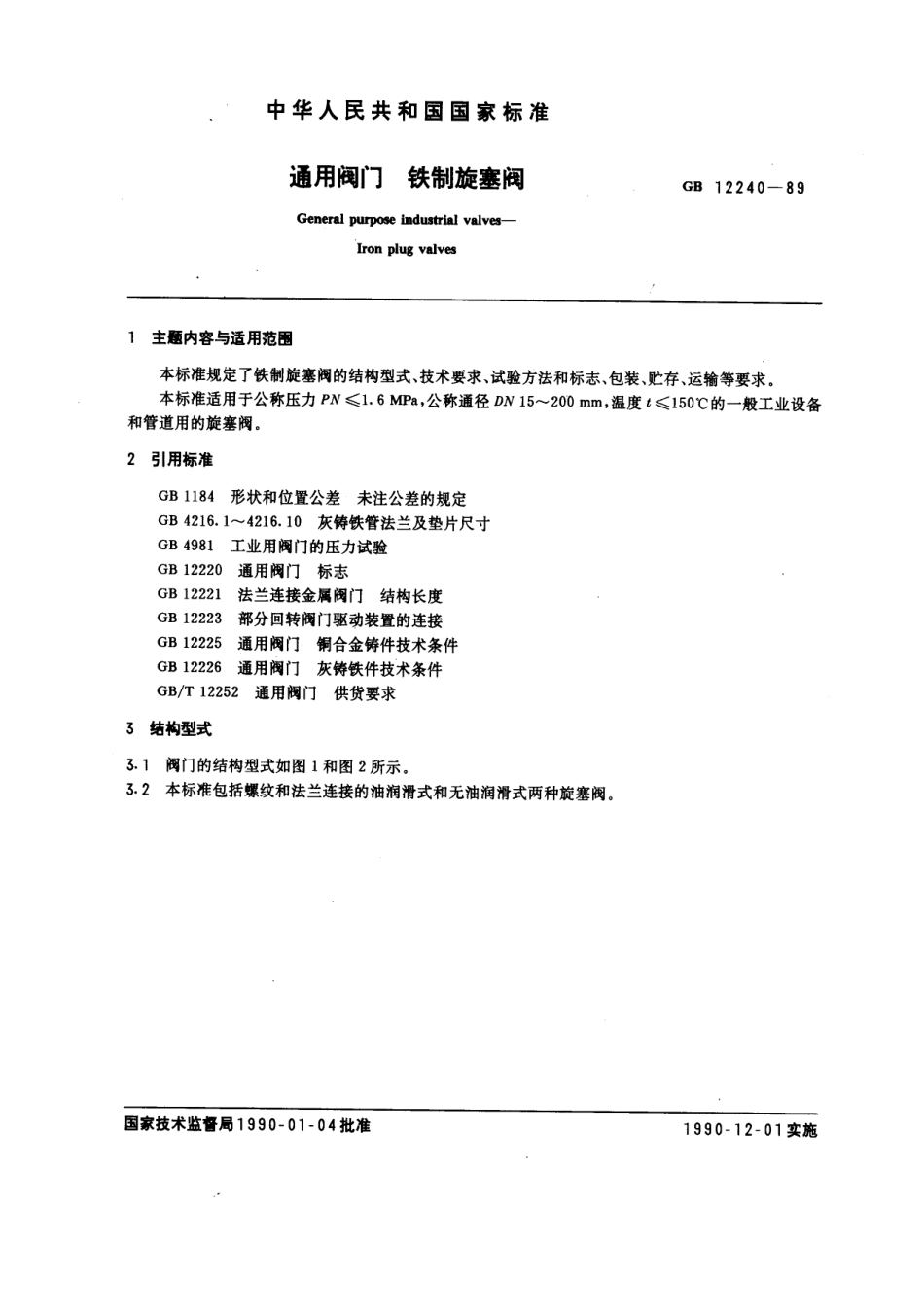

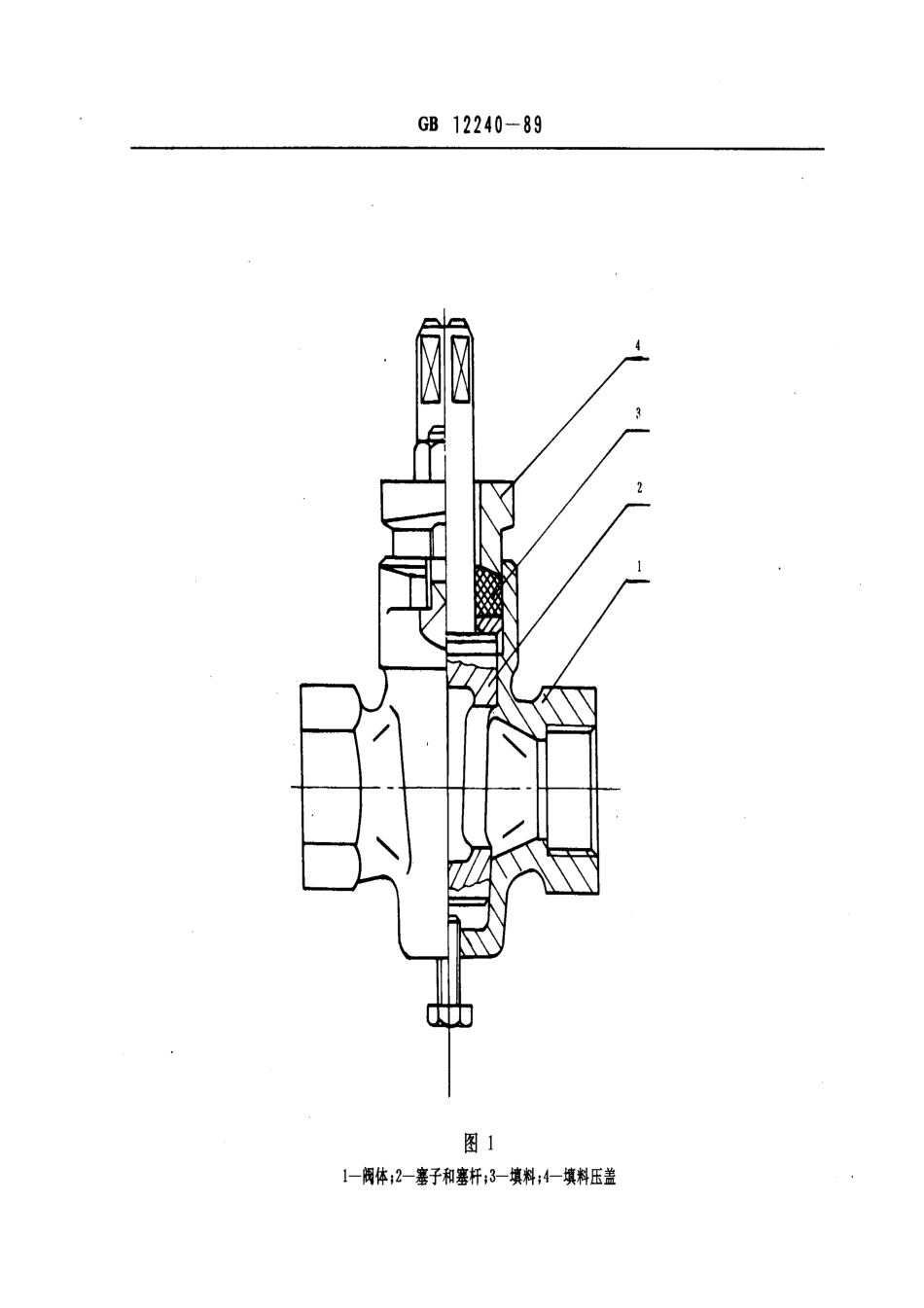

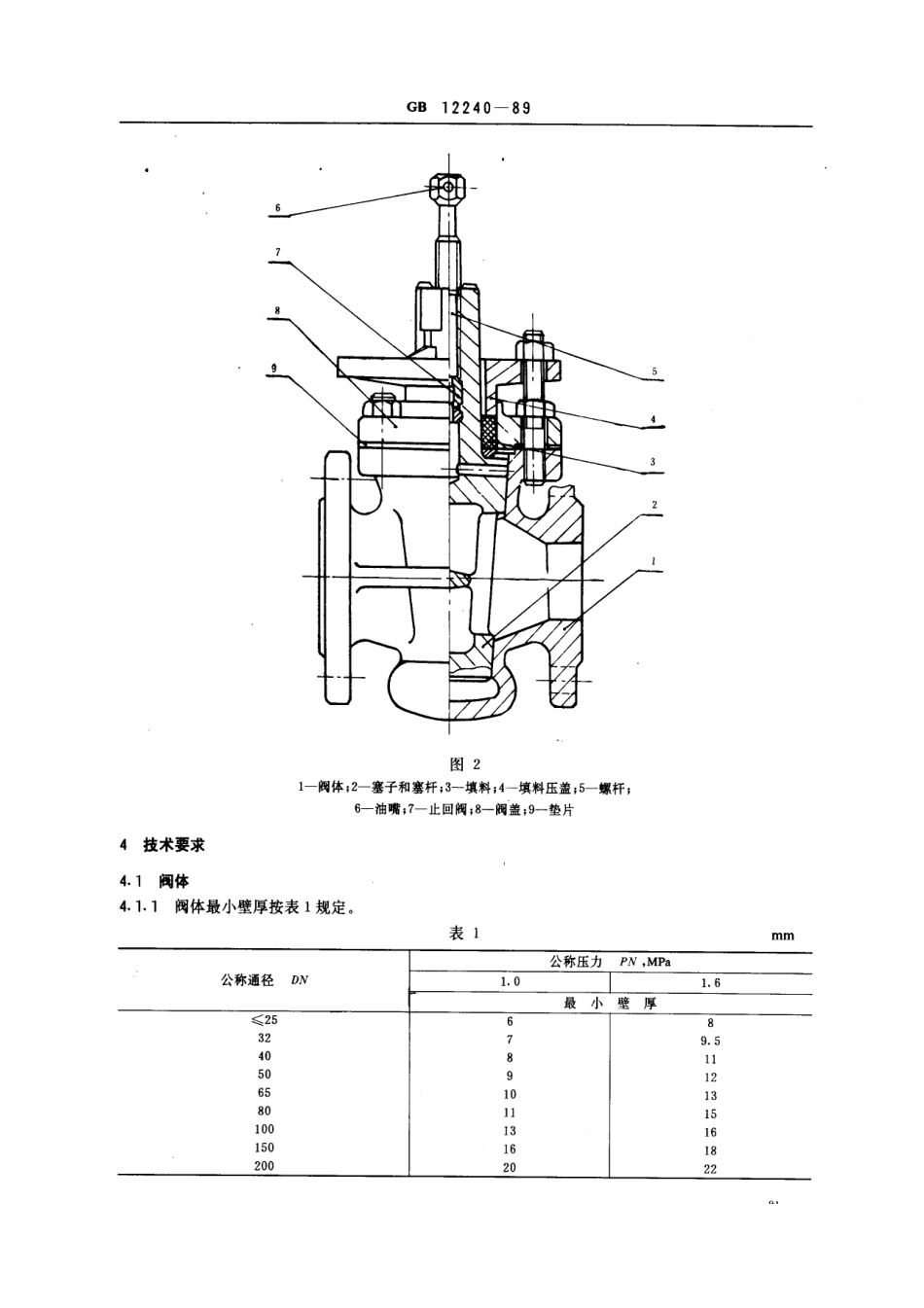

中华人民共和国国家标准通用阀门铁制旋塞阀GB12240-89General purpose industrial valves-Iron plug valves1主题内容与适用范围本标准规定了铁制旋塞阀的结构型式、技术要求、试验方法和标志、包装、贮存、运输等要求。本标准适用于公称压力PN1.6MPa,公称通径DN15200mm,温度t150的一般工业设备和管道用的旋塞阀。2引用标准GB1184形状和位置公差未注公差的规定GB4216.14216.10灰铸铁管法兰及垫片尺寸GB4981工业用阀门的压力试验GB12220通用阀门标志GB12221法兰连接金属阀门结构长度GB12223部分回转阀门驱动装置的连接GB12225通用阀门铜合金铸件技术条件GB12226通用阀门灰铸铁件技术条件GB/T12252通用阀门供货要求3结构型式3.1阀门的结构型式如图1和图2所示。3.2本标准包括螺纹和法兰连接的油润滑式和无油润滑式两种旋塞阀。国家技术监普局1990-01-04批准1990-12-01实施GB12240-89图11一阀体；2一塞子和塞杆；3-填料；4一填料压盖GB12240-894.1.2法兰连接旋塞阀的结构长度按GB12221的规定，内螺纹连接旋塞阀的结构长度按表2规定。表2mm公称通径DN公称压力PN,MPa结构长度1580209025110321.013040150501704.1.3端法兰应与阀体整体铸造，其连接尺寸与密封面尺寸应符合GB4216.24216.10的规定。4.1.4内螺纹连接接头尺寸按有关标准的规定。4.2阀盖4.2.1阀盖的最小壁厚按表1规定。4.2.2阀盖应有螺栓连接的承载面，其与法兰面的平行度按GB1184附表3规定的10级精度。4.3塞杆和塞子塞杆与塞子可以做成一体，也可以分开，但塞杆与塞子之间的连接应能承受规定的最大操作转矩。4.4填料压盖4.4.1填料压盖可以是整体式的或由压板和压套组成的，并用螺栓或螺纹与阀盖或阀体相连。4.4.2填料压盖螺栓应穿过填料压盖螺栓孔，不允许用开口式的螺栓孔。4.5操作4.5.1旋塞阀应用扳手或手轮操作，手轮应有轮幅。4.5.2旋塞阀应装有限位机构，塞子在阀体内的位置应有“开”或“关”的指示标志。铸造的标志应做成凸起，而不应做成凹下。如果指示标志与塞子不做成一体，则装配时应注意指示标志与塞子的位置一致。4.5.3由驱动装置操作的旋塞阀，两者之间连接法兰的尺寸应符合GB12223的规定。4.6材料4.6.1阀体、阀盖和填料压盖的材料应按GB12226的规定。4.6.2铸铁制塞子和塞杆应按GB12226的规定，铸铜制塞子和塞杆应按GB12225的规定，塞子密封面应具有耐磨性。4.6.3中法兰垫片可用石棉板制成，或石棉钢带缠绕式。4.6.4手轮或扳手应用可锻铸铁或球墨铸铁制造。4.6.5填料应采用缓蚀填料，并应在小于或等于150的温度范围内使用。4.6.6油润滑旋塞的油嘴和螺杆应用碳钢制造。4.7润滑系统4.7.1油润滑旋塞阀要有一个能有效地将润滑剂输送到阀体与塞子的接触面的润滑系统。4.7.2润滑沟槽应能使润滑剂在塞子全开或全关时通到塞子和阀体圆锥表面的各部分，使操作灵活，保证密封。4.7.3为防止润滑剂逸出，应有止回装置。4.7.4润滑剂应有一定的塑性，良好的润滑性，并应能在小于或等于150温度范围内工作。5试验方法旋塞阀的试验应按GB4981的规定。GB12240-896标志、包装、贮存、运输61旋塞阀的标志应按GB12220的规定。62旋塞阀的包装、贮存、运输应按GB/T12252的规定。附加说明：本标准由中华人民共和国机械电子工业部提出。本标准由合肥通用机械研究所归口。本标准主要起草人孙赛娥、洪勉成。
