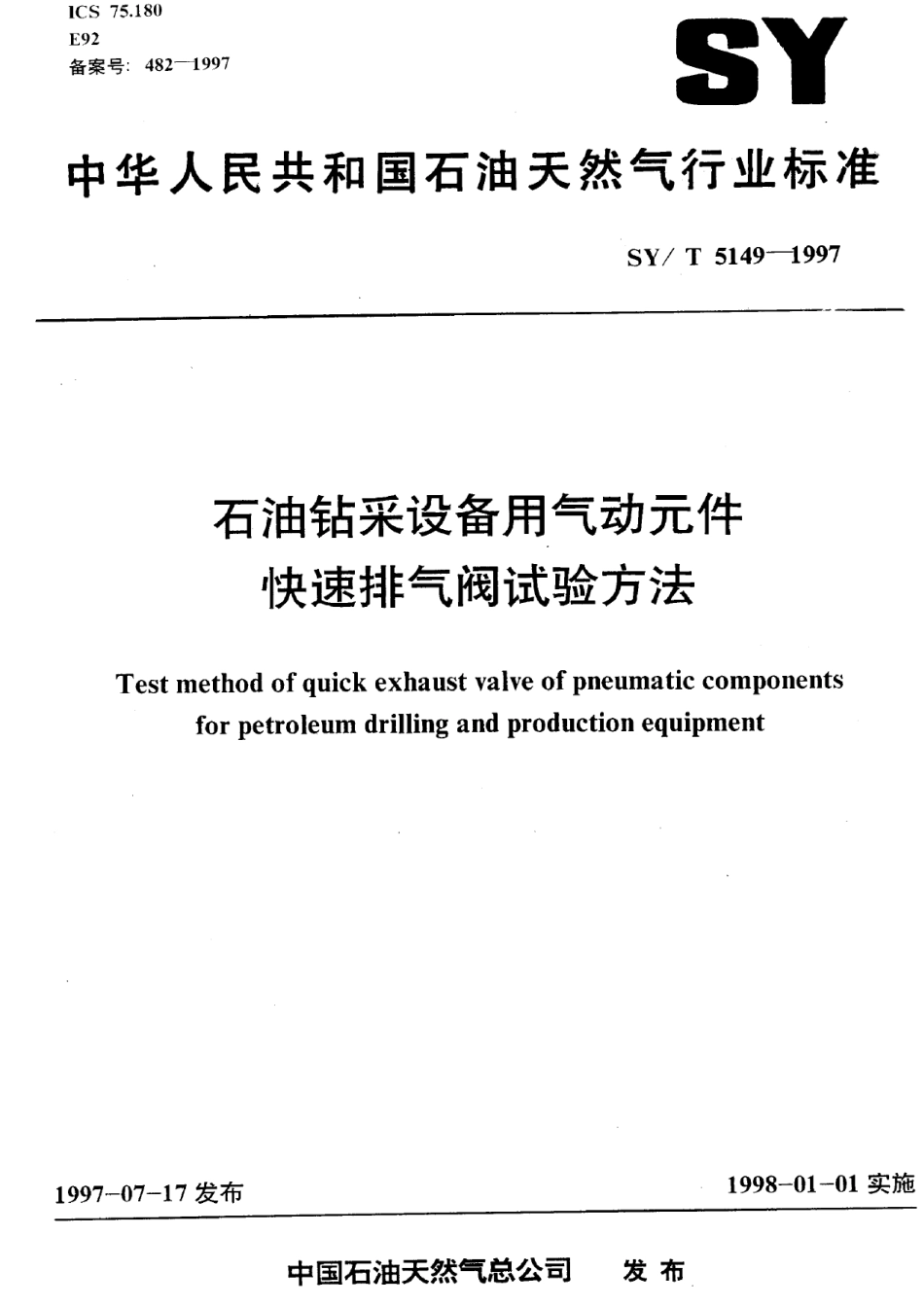

www.staffempire.com www.staffempire.com-SYT 5149-1997 石油钻采设备用气动元件 快速排气阀试验方法 ww

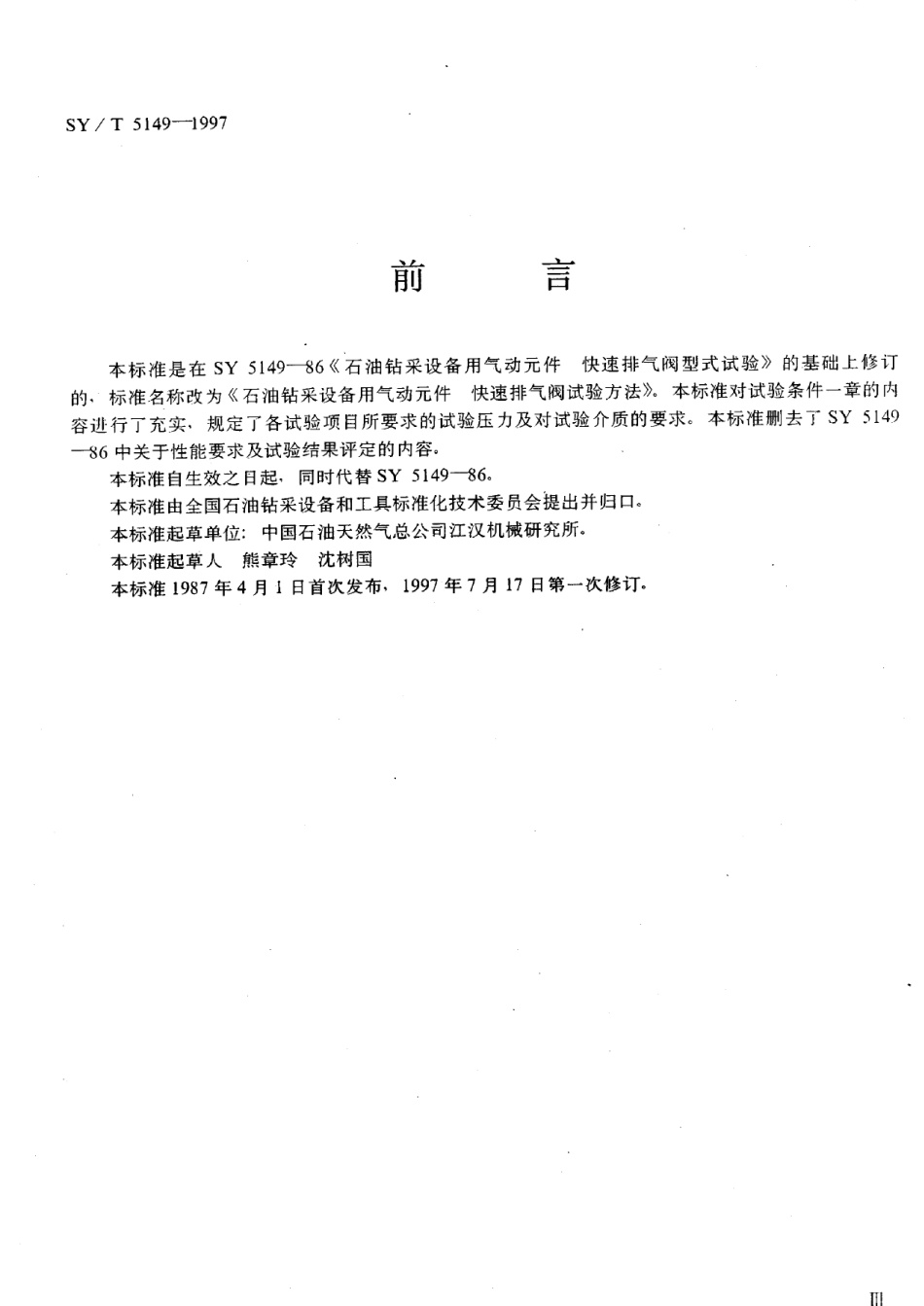

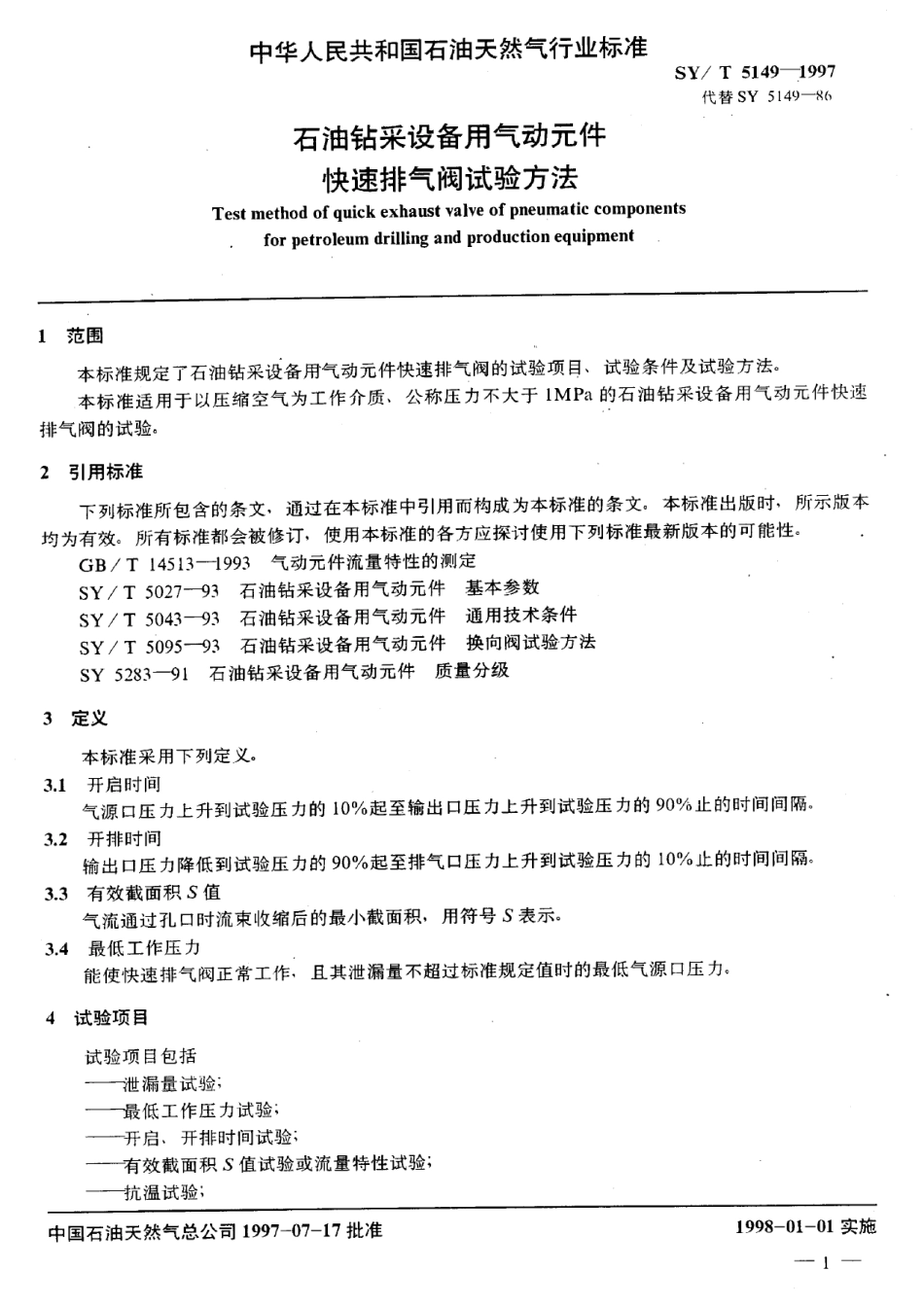

SY/T5149-1997前言本标准是在SY514986石油钻采设备用气动元件快速排气阀型式试验的基础上修订的,标准名称改为石油钻采设备用气动元件快速排气阀试验方法。本标准对试验条件一章的内容进行了充实,规定了各试验项目所要求的试验压力及对试验介质的要求。本标准删去了SY514986中关于性能要求及试验结果评定的内容。本标准自生效之日起,同时代替SY514986。本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标准起草单位:中国石油天然气总公司江汉机械研究所。本标准起草人熊章玲沈树国本标准1987年4月1日首次发布,1997年7月17日第一次修订.SY/T51491997抗振动试验:,耐压试验耐久性试验。5试验条件5.1环境条件环境条件应符合SY/T5043一93中4.2的规定。5.2试验用仪器设备试验用仪器设备应符合SY/T504393中4.3的规定。5.3试验压力)泄漏量试验,最低工作压力试验,开启、开排时间试验:0.6MPa;b)有效截面积S值试验、耐久性试验:0.5MPa;c)耐压试验:被试阀公称压力的1.5倍。5.4试验用介质试验用介质应是经净化、干燥的压缩空气:a)含尘量不大于5mg/m;b)含尘埃粒度不大于254m;c)压力露点不高于10。6试验方法6.1泄漏量试验6.1.1试验装置试验装置的回路如图1所示。1气源:2一气罐;3阀门:4一气源调节装置5、7精密压力表;6一被试阀;8微型流量计(或水池量筒)图16.11.1试验装置中所有元件、管线、管接头的通径应与被试阀的通径相同。试验装置中各连接螺纹应符合SY/T502793中表3的规定。6.1.1.2试验装置中的测压口应符合SY/T509593中5.1.1.3的规定,测压点的位置应符合SY/T509593中5.1.1.2的规定。6.1.1.3试验装置中各接头和连接处应有密封措施,保证无泄漏。2一SY/T514919976.1.2试验步骤6.1.2.1打开阀门3,调节气源调节装置4中的减压阀,给被试阀通人规定的试验压力,并在整个试验过程中保持压力恒定。6.1.2.2观察微型流量计(或水池量筒)8,记录泄漏量值。6.1.2.3试验3次、取其算术平均值。6.1.2.4变换被试阀的测试通道、重复6.1.2.16.1.2.3。6.2最低工作压力试验6.2.1试验装置试验装置的回路如图1所示,并应符合6.1.1.16.1.1.3的规定。6.2.2试验步骤62.2.1打开阀门3,调节气源调节装置4中的减压阀、使压力缓慢上升。6.2.2.2当被试阀的输出口有压力输出时,即精密压力表7有压力指示时,记录精密压力表5的压力值、但必须保证此时被试阀的最大泄漏量不大于SY528391中表4的规定值。6.2.2.3试验3次,取其算术平均值。6.3开启、开排时间试验6.3.1试验装置试验装置的回路如图2所示,并应符合6.1.1.16.1.1.3的规定。1气源:2一气罐;3阀门;4一气源调节装置;了精密压力表;6一电磁阀:7、10、11压力传感器;8数据采集处理系统(或数字显示系统);9一被试阀图26.3.2试验步骤6.3.2.1打开阀门3,调节气源调节装置4中的减压阀,使精密压力表5的压力为规定的试验压力,并在整个试验过程中保持压力恒定。6.3.2.2接通电源,使电磁阀6及数据采集处理系统(或数字显示系统)8处于工作状态。6.3,23操作控制系统,使被试阀以23Hz的频率工作,数据采集处理系统(或数字显示系统)8同时采集(或显示)被试阀的开启、开排时间。每次采集(或记录)的波形不得少于3个。6.4有效截面积S值试验或流量特性试验6.4.1有效截面积S值试验6.4.1.1试验装置6.4.1.1.1试验装置的回路如图3所示、并应符合6.1.1.16.1.1.3的规定。3SY/T5149一1997111气源:2阀门3气源调节装置4一进气电磁阀:5精密压力表:6电接点压力表;7一放水阀门;8一气罐;9排气电磁阀;10一被试阀;11一计时器图36.4.1.1.2气罐的容积按SY/T5095一93中表1的规定选用。6.4.1.2试验步骤6.4.1,2.1打开阀门2,控制进气电磁阀4,使气罐8的压力为规定的试验压力。6.4.1.2.2控制排气电磁阀9、使稳定后的气罐压力通过被试阀排人大气,同时记录从0.5MP降至0.2MPa的排气时间。6.4.1.2.3试验3次,取其算术平均值t,代入下列公式,计算有效截面积S值:S,=129yg,+0101/2t8p+0.10iW744(1)111(2)当Sx4Sh时,则S=Sh。式中:S排气电磁阀(包括进出口管道)与被试阀合成的有效截面积,mm:Sx排气电磁阀(包括进出口管道)的有效截面积,mm:S被试阀有效截面积,mm2;V一气罐容积、L:一排气时间,s%,一气罐内调定的初始压力,MPa;排气后气罐内的剩余压力,MPa:T一室温、K。6.4.1.2.4变换排气通道,重复6.4.1.2.16.4.1.2.3。6.4.2流量特性试验流量特性试验方法应符合GB/T14513的规定。6.5抗温试验6.5.1将被试阀放人低温箱中,待温度降到-40后,保温6h。一4
