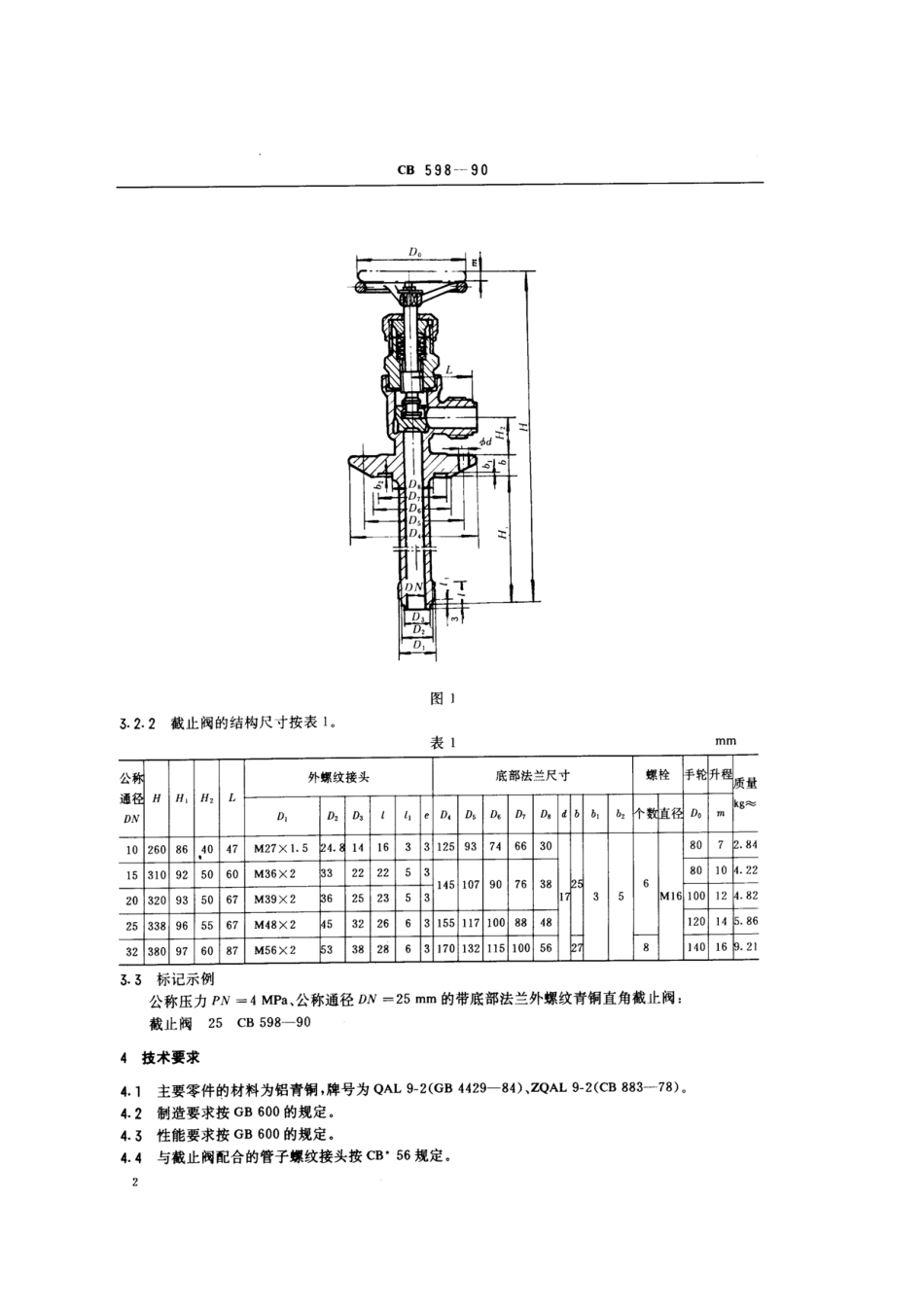

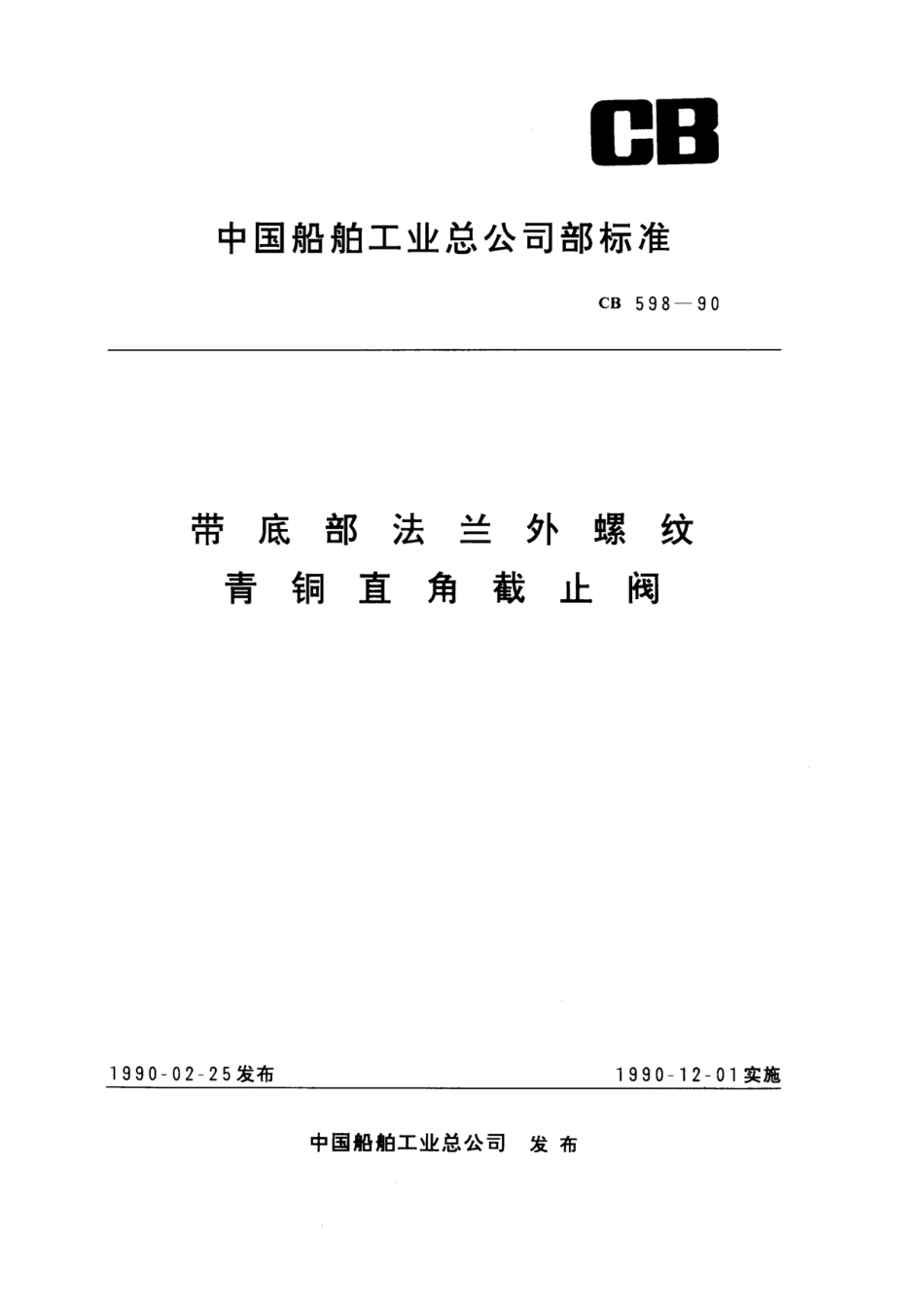

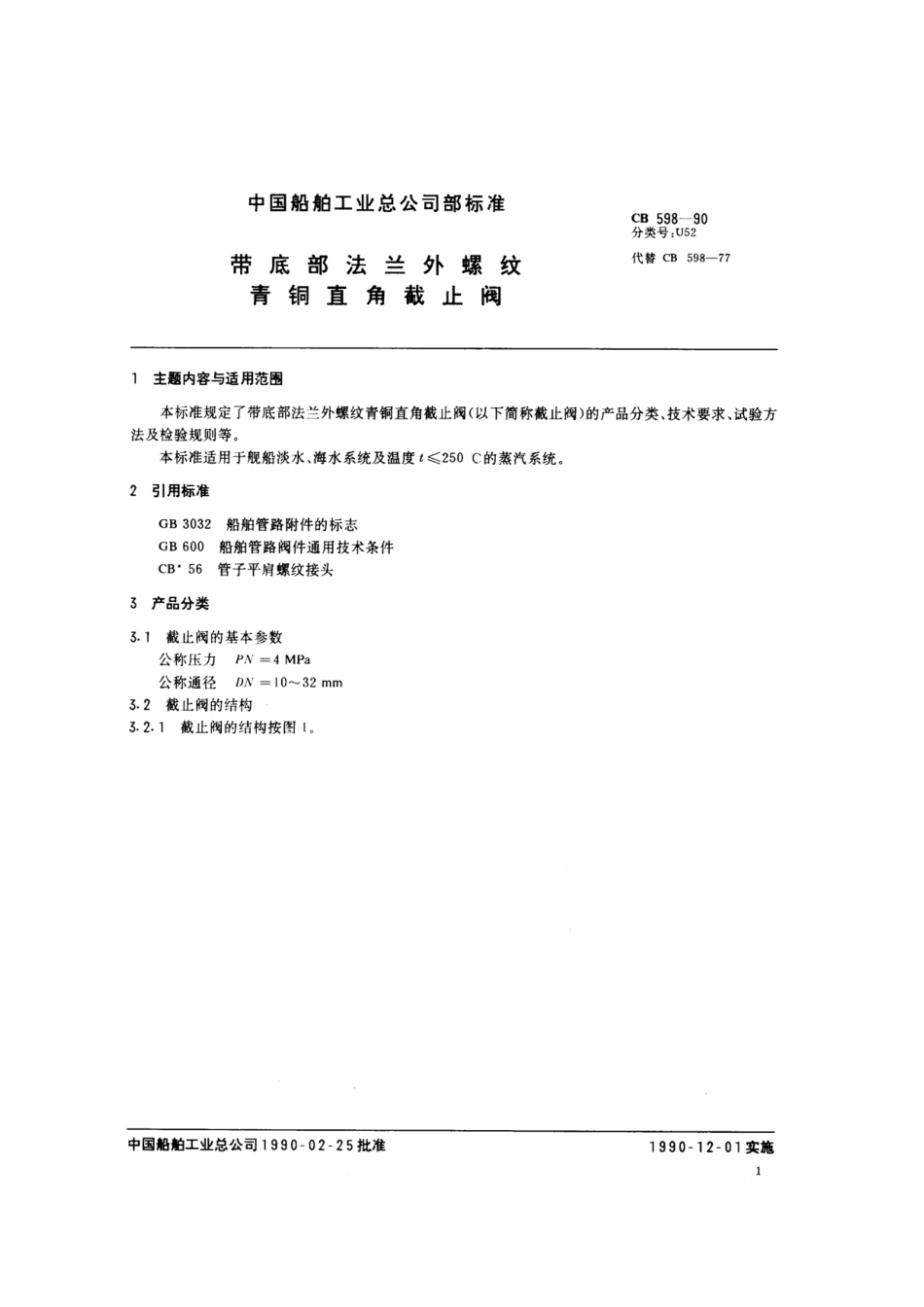

CB中国船舶工业总公司部标准CB598-90带底部法兰外螺纹青铜直角截止阀1990-02-25发布1990-12-01实施中国船舶工业总公司发布中国船舶工业总公司部标准CB598-90分类号：U52带底部法兰外螺纹代替CB598-77青铜直角截止阀1主题内容与适用范围本标准规定了带底部法兰外螺纹青铜直角截止阀（以下简称截止阀）的产品分类、技术要求、试验方法及检验规则等。本标准适用于舰船淡水、海水系统及温度t250C的蒸汽系统。2引用标准GB3032船舶管路附件的标志GB600船舶管路阀件通用技术条件CB*56管子平肩螺纹接头3产品分类3.1截止阀的基本参数公称压力PN=4MPa公称通径DN=1032mm3.2截止阀的结构3.2.1截止阀的结构按图1。中国船舶工业总公司1990-02-25批准1990-12-01实施CB598-905试验方法5.1试验的一般要求按GB600的规定。5.2强度和材料紧密性的液压试验按GB600规定。5.3液压密封性试验按GB600规定。5.4蒸汽试验按GB600规定。6检验规则每只截止阀应由制造厂质量检验部门进行检验，并出具合格证书。检验项目按表2。表2序号项目要求外观检查应符合4.3条规定2强度和材料紧密度液压试验应符合5.2条规定3液压密封性试验应符合5.3条规定7标志、包装7.1标志按GB3032规定。7.2包装按GB600规定。附加说明：本标准由中国船舶工业总公司603研究所提出。本标准由武昌造船厂归口。本标准由中国船舶工业总公司七四研究所负责起草。本标准主要起草人张效欧。本标准有统一施工图纸提供。3
