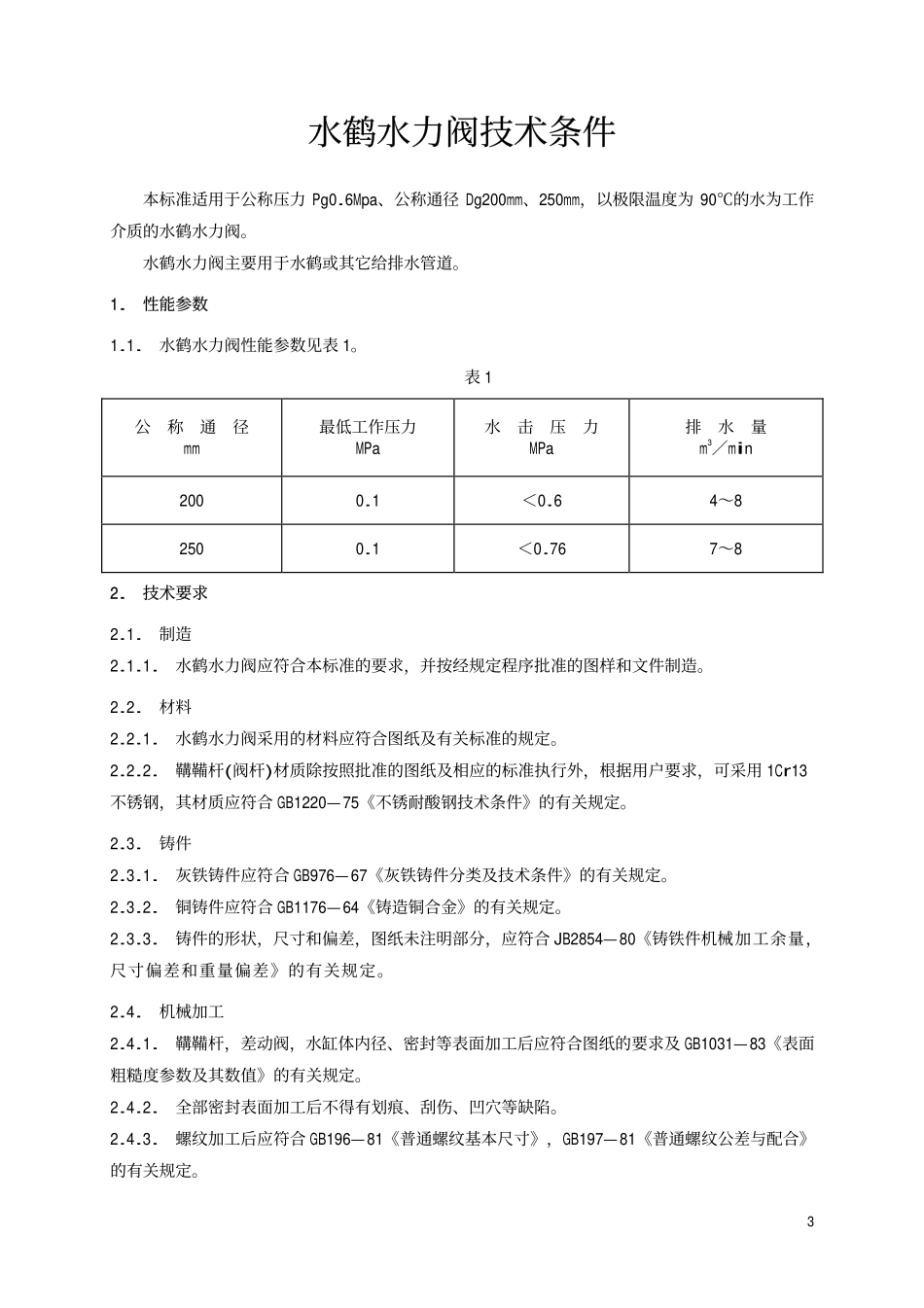

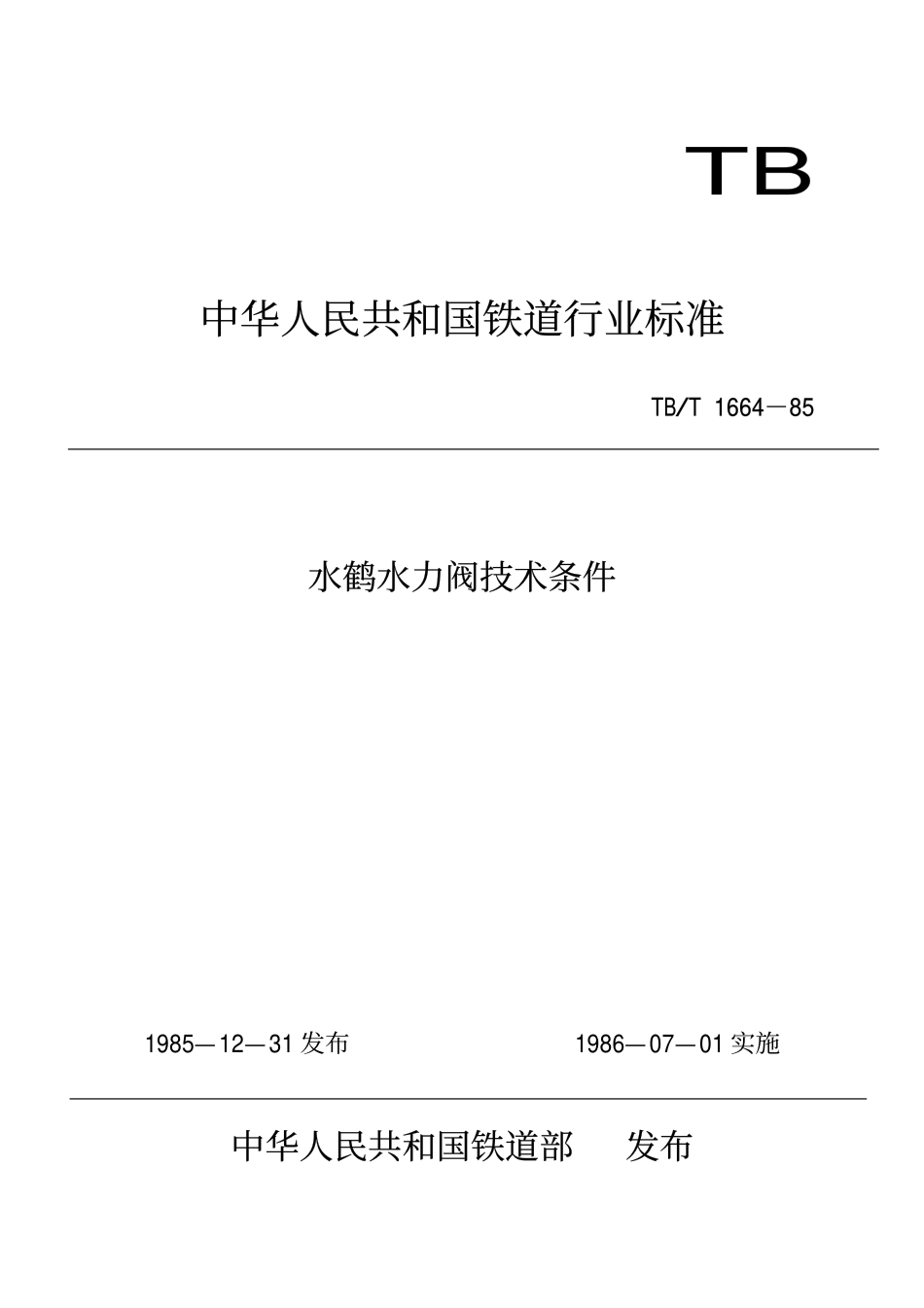

TB TB 中华人民共和国铁道行业标准 中华人民共和国铁道行业标准 TB/T 166485 TB/T 166485 水鹤水力阀技术条件 水鹤水力阀技术条件 19851231 发布 19860701 实施 中华人民共和国铁道部 发布中华人民共和国铁道部 发布水鹤水力阀技术条件 水鹤水力阀技术条件 本标准适用于公称压力 Pg0.6Mpa、公称通径 Dg200mm、250mm，以极限温度为 90的水为工作介质的水鹤水力阀。水鹤水力阀主要用于水鹤或其它给排水管道。1.性能参数 1.性能参数 1.1.水鹤水力阀性能参数见表 1。表 1 公 称 通 径 mm 最低工作压力 MPa 水 击 压 力 MPa 排 水 量 m3min 200 0.1 0.6 48 250 0.1 0.76 78 2.技术要求 2.技术要求 2.1.制造 2.1.1.水鹤水力阀应符合本标准的要求，并按经规定程序批准的图样和文件制造。2.2.材料 2.2.1.水鹤水力阀采用的材料应符合图纸及有关标准的规定。2.2.2.鞲鞴杆(阀杆)材质除按照批准的图纸及相应的标准执行外，根据用户要求，可采用 1Cr13不锈钢，其材质应符合 GB122075不锈耐酸钢技术条件的有关规定。2.3.铸件 2.3.1.灰铁铸件应符合 GB97667灰铁铸件分类及技术条件的有关规定。2.3.2.铜铸件应符合 GB117664铸造铜合金的有关规定。2.3.3.铸件的形状，尺寸和偏差，图纸未注明部分，应符合 JB285480铸铁件机械加工余量，尺寸偏差和重量偏差的有关规定。2.4.机械加工 2.4.1.鞲鞴杆，差动阀，水缸体内径、密封等表面加工后应符合图纸的要求及 GB103183表面粗糙度参数及其数值的有关规定。2.4.2.全部密封表面加工后不得有划痕、刮伤、凹穴等缺陷。2.4.3.螺纹加工后应符合 GB19681普通螺纹基本尺寸，GB19781普通螺纹公差与配合的有关规定。32.4.4.法兰盘与隔板联接的密封表面相互平行，其偏差应符合 GB118480形状和位置公差未注公差的规定附表 3 公差等级 10 的有关规定。2.4.5.鞲鞴杆、水缸体、阀口、阀件等零件轴线的同轴度应符合 GB118480 表 2 的 B 级精度标准。2.4.6.水缸体、阀体等零件的内径与密封表面的垂直度均应符合 GB118480 附表 3 中 10 级精度的有关规定。2.5.装配 2.5.1.装配前须对零件按图纸要求进行检查，检验合格后方可进行装配。2.5.2.装配前应将全部零件清洗干净。2.5.3.装配时水缸体内径，密封表面及螺纹部分须涂防锈剂。2.5.4.组装后，检查水缸体、鞲鞴杆、阀板、差动阀是否处于正确的位置，鞲鞴杆与差动阀之间的间隙应保持均匀，动作时不得有倾斜，卡阻现象。2.5.5.组装后，检查外水管路控制阀的扳手达到预定的位置时，控制阀的塞门芯是否处于全开或全闭的状态。2.5.6.装配好的阀件应保证动作灵敏。平稳可靠。3.试验方法 3.试验方法 3.1.试验范围和试验项目 3.1.1.每台产品均须进行出厂试验。3.1.2.出厂试验项目：a、壳体试验；b、密封性试验；c、动作试验。3.1.3.性能试验应在产品的试制及改进设计定型后，或由于工艺方法的改变有可能影响产品性能时进行。同一规格产品，每次试验数量不少于 2 台。3.1.4.性能试验项目：a、壳体试验；b、密封性试验；c、动作试验；d、运行试验；e、排水量测定。3.2.试验介质 3.2.1.壳体、密封性、动作及运行试验均以水为试验介质，规定试验介质温度不高于 52。3.2.2.试验时，试验介质可以含有水溶性油或防锈剂。3.2.3.试验后，应把体内试验介质排除干净，防止阀件的锈蚀。43.3.试验压力 试验时，压力应逐步达到规定的要求，不允许急剧增加压力，压力及持续时间按相应试验项目的规定。3.4.试验要求 3.4.1.试验准备 壳体试验及密封性试验须在涂漆前进行，以液体进行试验时，先将阀体内的空气基本排除。3.4.2.壳体试验 规定试验压力 0.9MPa，持续时间大于 120s。按照规定的试验压力、试验介质对阀体；水缸体、阀盖等零件进行耐压和紧密性试验。试验时，将阀体通路的一端封闭，压力从通路的另一端引入，在规定的时间内，外壁上不得有渗漏现象。3.4.3.密封性试验 规定试验压力 0.6MPa，持续时间 120s。将水力阀组装后，按照规定的压力进行密封性试验，阀门开启，关闭时，在持续时间内，结合密封面的介质不得渗漏。试验次数不少于 2 次。3.4.4.动作试验 阀体部分组装后试验鞲鞴杆、阀板上下运行是否灵活，试验前允许在水缸内壁涂油。进行水力阀的开启和关闭试验，次数不少于 3 次。试验压力不大于 0.1MPa。整体组装后，检查外水管路，控制阀动作应灵活可靠，严密不漏，并确认控制阀扳手位置准确。3.4.5.运行试验 水力阀整体组装后；进行各部件运行试验，检测阀的开启、关闭、上水、排水性能及测定水击压力、排水量。每种试验次数不少于 3 次。压力及要求见表 2。表 2 公称通径 试验压力 Mpa 水击压力 开启时间 关闭时间mm 启 闭 排水量 水 击 MPa S S 200 0.1 0.3 0.4 0.6 510 1015 250 0.1 0.3 0.4 0.75 1220 1530 4.检验规则 4.检验规则 4.1.产品应由制造厂检验部门按本标准要求逐台进行检验，合格后填写合格证书，出厂时产品应签发产品合格证。4.2.订货单位对产品有特殊要求时，应在订货协议书中规定，并按规定要求进行检验。55.标志、包装、运输、保管 5.标志、包装、运输、保管 5.1.标志 5.1.1.应在阀体上的适当位置标以水流方向的红色箭头标志。5.1.2.铭牌上应包括下列内容：a、名称；b、公称压力；c、制造厂名或代号；d、制造日期。5.2.涂漆 5.2.1.壳体外表涂底漆，表面涂黑色调合漆 5.2.2.不涂漆或无防锈层的加工表面应涂易除去的防锈剂，内腔须涂防锈漆。5.3.包装 5.3.1.产品包装应保证产品在运输过程中不受损伤。5.3.2.产品包装箱应附有下列技术文件：a、装箱单；b、产品合格证；c、产品使用说明书；d、备用件清单；e、易损件图纸。5.3.3.产品合格证应包括下列内容：a、制造厂名和出厂日期；b、产品名称型号；c、公称通径、公称压力、适用介质和温度；d、依据的标准、检验结论、检验日期及检验人员签章。5.3.4.产品使用说明书应包括下列内容：a、用途及主要性能；b、作用原理和结构说明；c、注有主要外形尺寸和连接尺寸的结构图；d、主要零件的材料；e、维护、保养、安装和使用注意事项；f、可能发生的故障及消除办法。5.4.运输及保管 水鹤水力阀在运输及保管过程中，进出口通路应加盖板或塞子封闭牢固。保管及存放地点应干 6燥通风。附加说明：本标准由铁道部专业设计院提出并归口。本标准由铁道部专业设计院负责起草。本标准主要起草人：张逸凡、邹忠才。7
