[www.staffempire.com]-SYT 5148-1999 石油钻采设备用气动元件单向节流阀.pdf

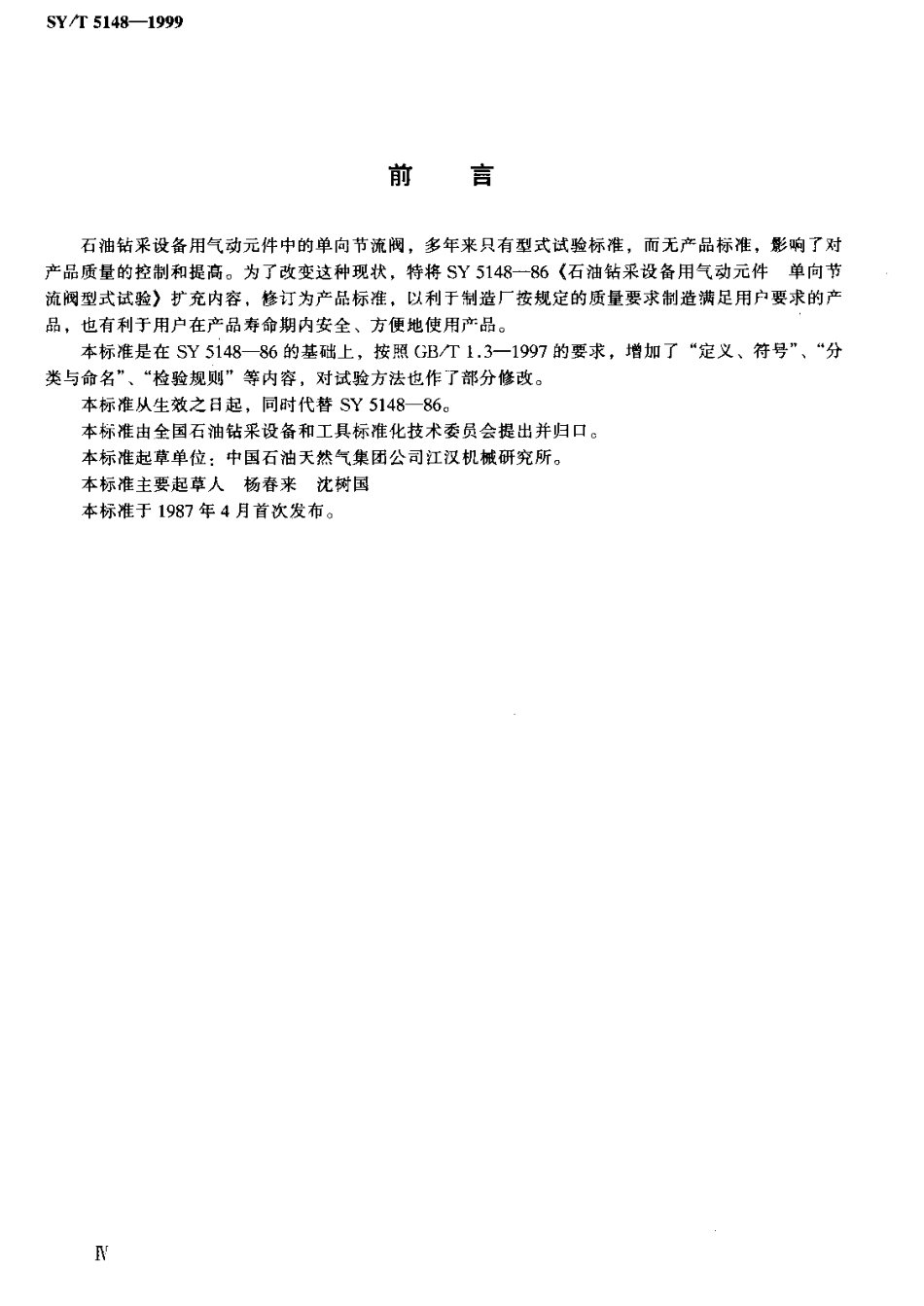

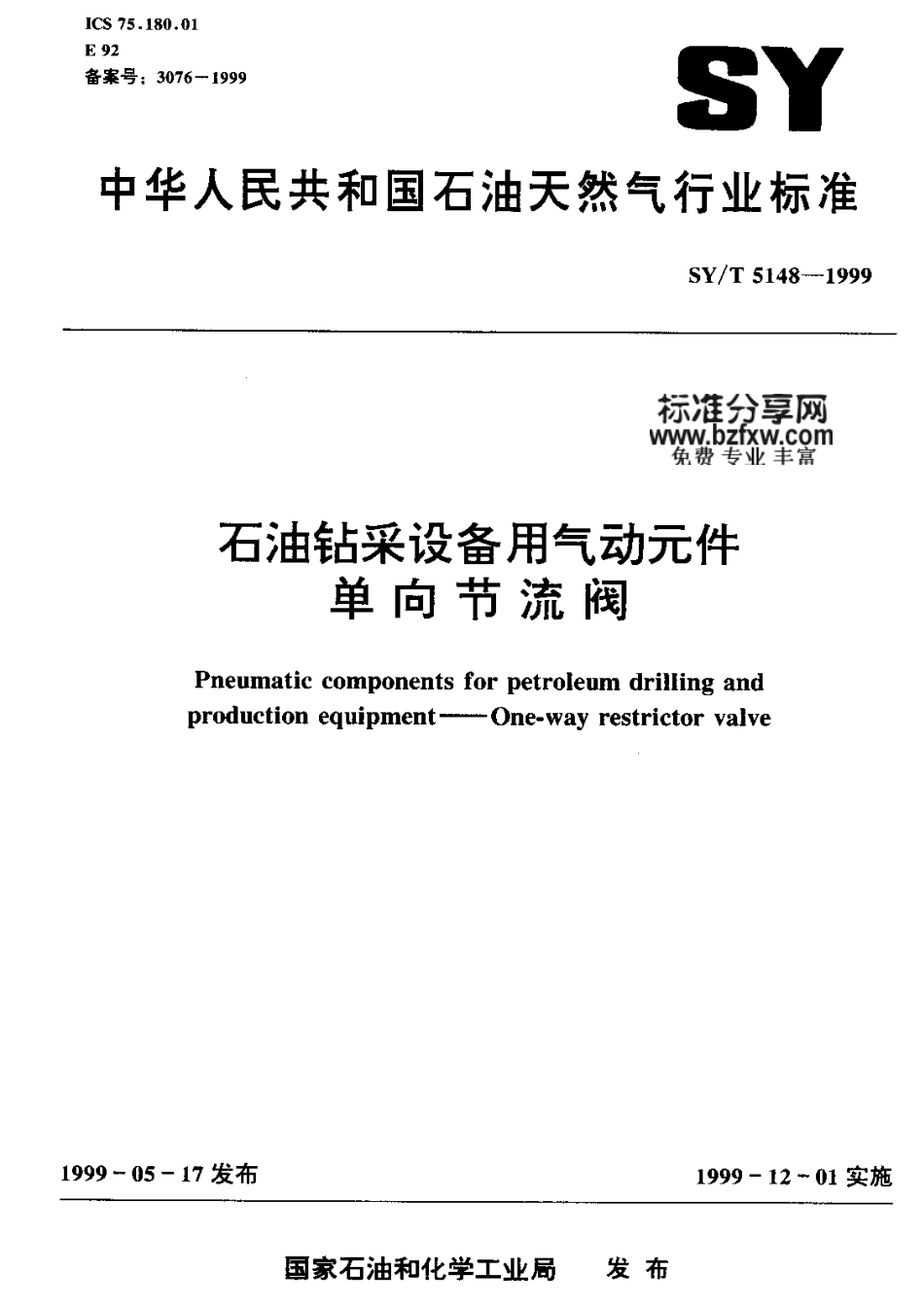

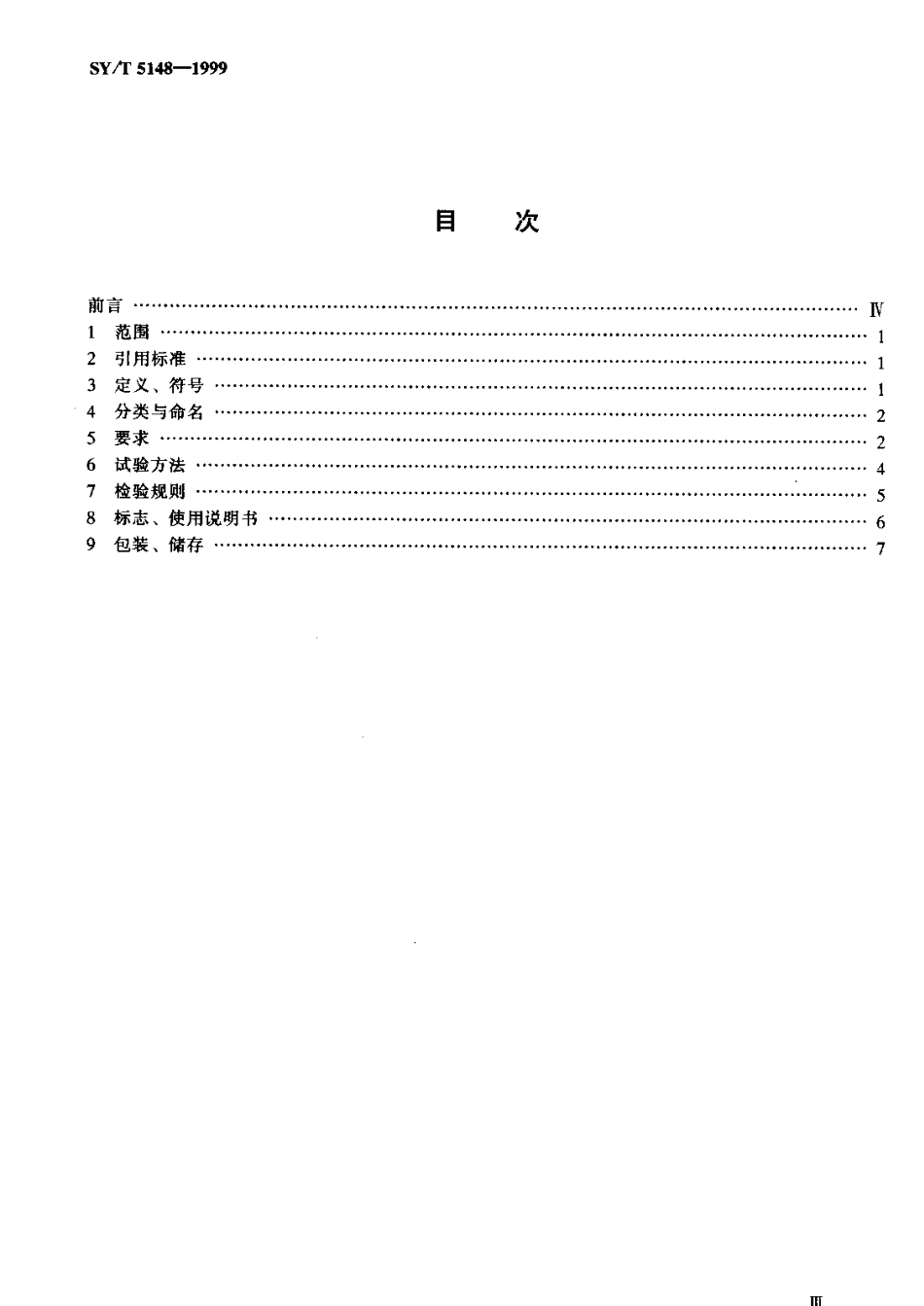

ICS75.180.01E92备案号：3076-1999SY中华人民共和国石油天然气行业标准SY/T 5148-1999标准分享网免费专业丰富石油钻采设备用气动元件单向节流阀Pneumatic components for petroleum drilling andproduction equipmentOne-way restrictor valve1999-05-17发布1999-12-01实施国家石油和化学工业局发布SY/T5148一1999自次前言1范围12引用标准13定义、符号14分类与命名25要求36试验方法7检验规则58标志、使用说明书69包装、储存47SYT5148-1999前言石油钻采设备用气动元件中的单向节流阀，多年来只有型式试验标准，而无产品标准，影响了对产品质量的控制和提高。为了改变这种现状，特将SY5148一86石油钻采设备用气动元件单向节流阀型式试验扩充内容，格订为产品标准，以利于制造厂按规定的质量要求制造满足用户要求的产品，也有利于用户在产品寿命期内安全、方便地使用产品。本标准是在SY5148一86的基础上，按照(GB/T1.3一1997的要求，增加了“定义、符号”、“分类与命名”、“检验规则”等内容，对试验方法也作了部分修改。本标准从生效之日起，同时代替SY5148一86。本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标准起草单位：中国石油天然气集团公司江汉机械研究所。本标准主要起草人杨春来沈树国本标准于1987年4月首次发布。W中华人民共和国石油天然气行业标准石油钻采设备用气动元件SY/T5148-1999单向节流阀代替SY5148-86Pneumatic components for petroleum drilling andproduction equipment-One-way restrictor valve1范围本标准规定了石油钻采设备用气动元件单向节流阀的定义、符号、分类、要求、试验方法、检验规则、标志、包装及贮存。本标准适用于以压缩空气为工作介质、标称压力不大于1MPa的石油钻采设备用气动元件单向节流阀的设计、制造及验收。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828-1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T8423-1997石油钻采设备及专用管材词汇GB/T14162-1993产品质量监督计数抽样程序及抽样表（适用于每百单位产品不合格数为质量指标)SY/T5026-93石油钻采设备用气动元件型号编制方法SY/T5043-93石油钻采设备用气动元件通用技术条件3定义、符号3.1定义本标准采用下列定义。3.1.1单向节流阀单向阀与节流阀的组合阀，用于控制汽缸的运行速度。3.1.2节流特性通过节流阀的流量与阀芯位移间的关系。3.1.3节流流道额定流量节流阀进口压力保持恒定，阀芯处于全开状态，在出口处测得的流量。3.1.4自由流道额定流量节流阀阀芯处于全闭状态，恒压气流通过单向阀的流量。3.1.5单向阀开启压力单向阀开启达到自由流道额定流量的15%时所需的最小工作压力。3.2符号单向节流阀的符号如图1所示。国家石油和化学工业局1999-05-17批准1999-12-01实施1-SY/T 5148-1999图1单向节流阀符号4分类与命名4.1分类按单向阀部分的密封结构特征，将单向节流阀分为球面密封和平面密封两种。4.2型号编制方法单向节流阀的型号编制方法如下所示：LA其他（该项用来表示型号前两段中难以表达清楚的其他内容)主参数（用标称通径表示，单位为mm)连接方式（板式连接：省略；螺纹连接：L)单向阀密封结构特征（球面密封：Q;平面密封：P)单向节流阀代号例：单向阀部分的密封结构特征为球面密封、螺纹连接，标称通径6mm的单向节流阀型号为LAQ-L6。5要求5.1基本参数单向节流阀的基本参数见表1。表1单向节流阀基本参数标称压力(0.8),1.0MPa标称通径6,8,10,15mm注：括号内数值为保留参数，设计新产品时不得选用5.2外形与安装尺寸不同单向节流阀的外形及安装尺寸如图2所示。5.3零部件加工与装配零部件加工及其装配应符合SY/T5043-93中5.1及5.2的规定。5.4性能要求单向节流阀的各项性能要求见表2。5.5外观质量单向节流阀的外观质量应符合SY/T5043-93中5.3的要求。2
