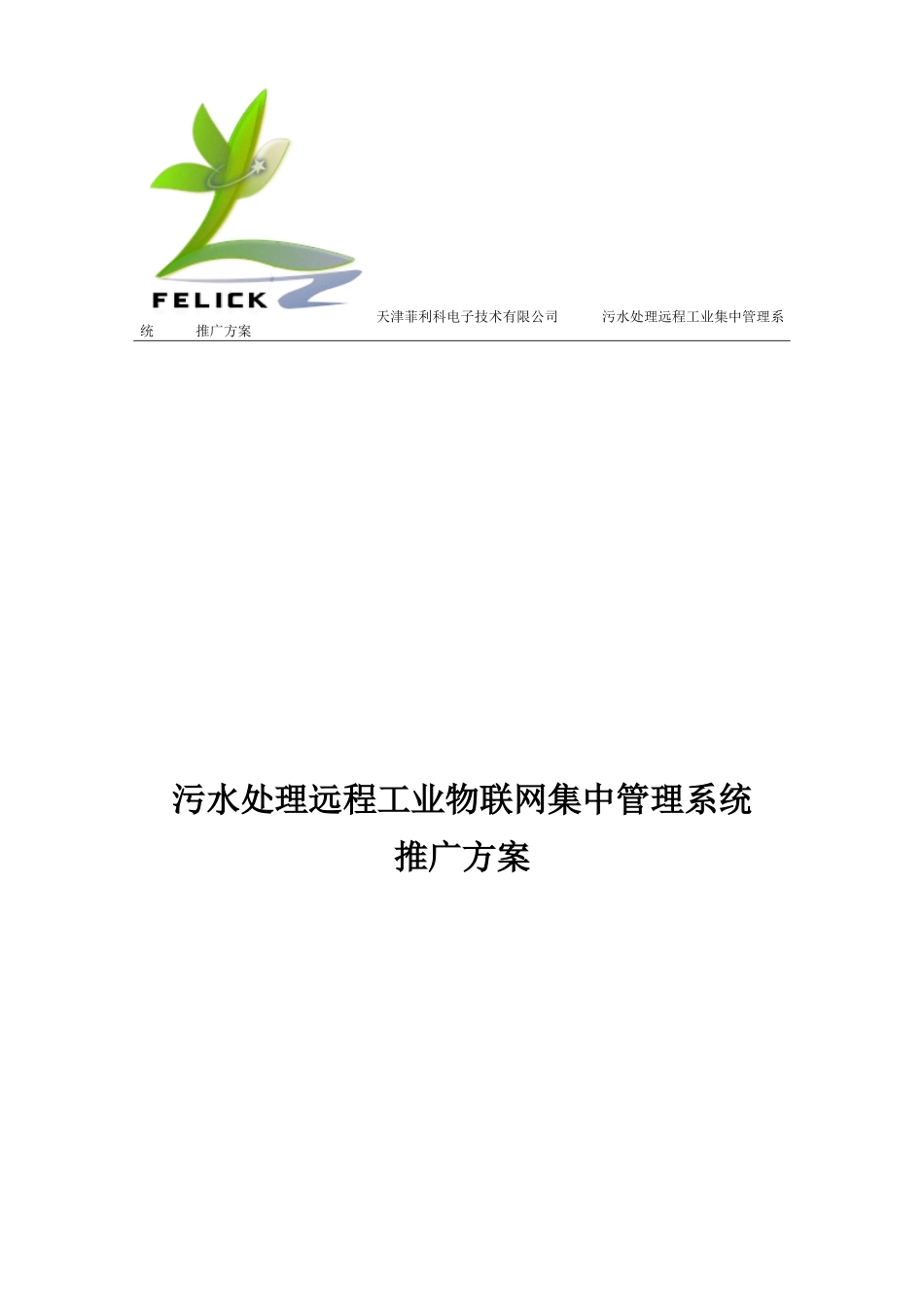

污水处理远程工业物联网集中管理系统推广方案--V1.0.doc

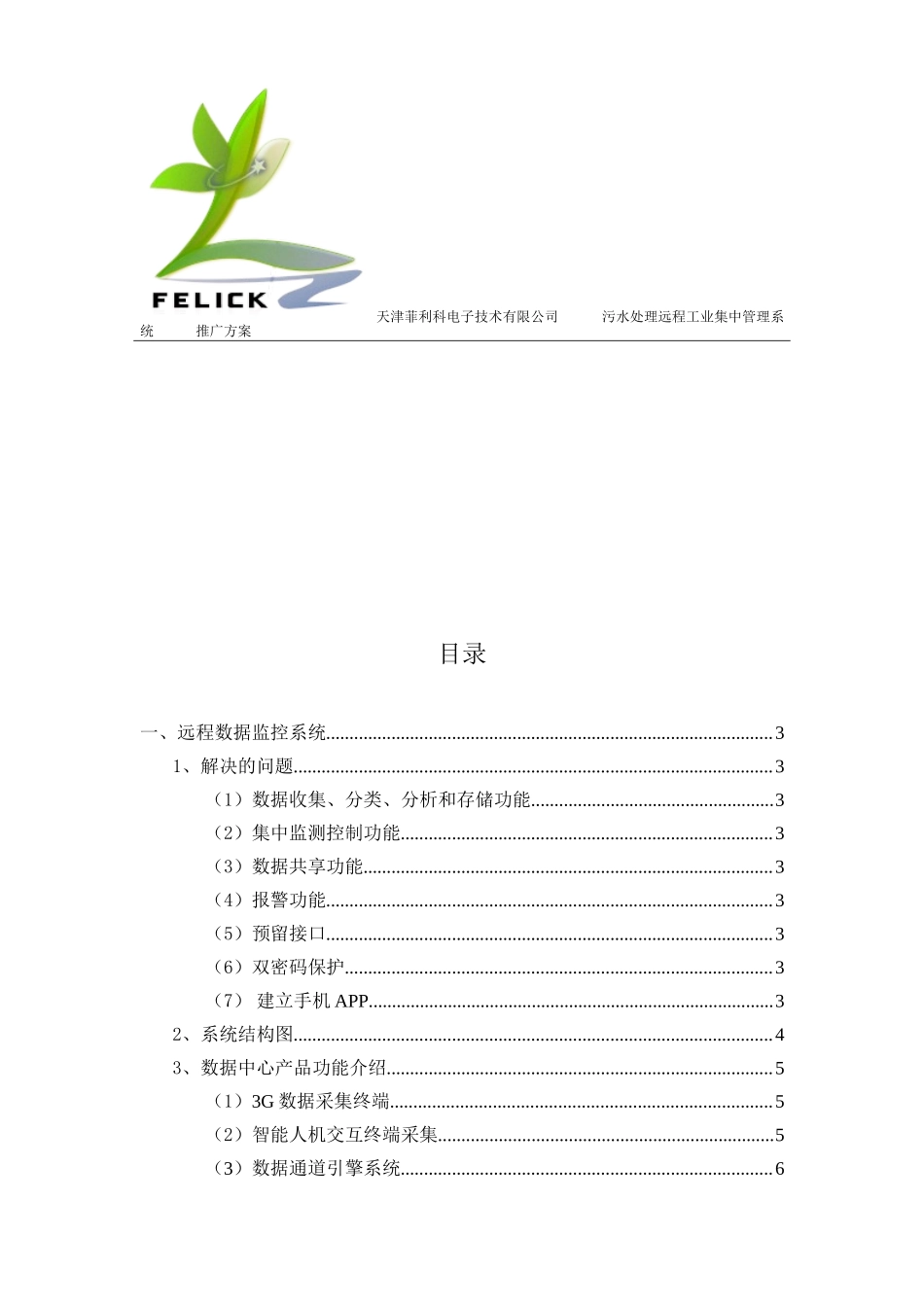

天津菲利科电子技术有限公司 污水处理远程工业集中管理系统 推广方案 污水处理远程工业物联网集中管理系统 推广方案 目录 一、远程数据监控系统 3 1、解决的问题 3 （1）数据收集、分类、分析和存储功能 3 （2）集中监测控制功能 3 （3）数据共享功能 3 （4）报警功能 3 （5）预留接口 3 （6）双密码保护 3 （7） 建立手机APP 3 2、系统结构图 4 3、数据中心产品功能介绍 5 （1）3G数据采集终端 5 （2）智能人机交互终端采集 5 （3）数据通道引擎系统 6 （4）客户端系统平台解决方案 7 二、我司简介 10 三、联系方式 11 一、远程数据监控系统 1、解决的问题 （1）数据收集、分类、分析和存储功能 收集所有现场数据，并根据不同项目名称进行分类存储，数据可自动生成曲线图和报表，可保存查询现场原始数据、报警数据、和操作记录等数据。 （2）集中监测控制功能 在公司数据中心可以通过网络实时监测各项目现场数据监测情况。能够调取和同步播放个别现场视频监控画面。可通过远端对现场进行远程操作。 （3）数据共享功能 中心数据库能实现数据共享，设置访问权限，有权限的相关负责人及领导可以通过个人电脑或手机APP 客户端，随时访问数据库。 （4）报警功能 任何现场数据异常都能够产生异常报警信号，在公司数据中心集中进行声音报警，同时能自动将报警内容通过短信方式通知相关负责人，负责人可及时了解现场的超标情况，以便快速地做出应对措施。 （5）预留接口 数据中心建设完成后，有后续项目建设和投产时，用户可直接硬件接入，不需要在进行开发。 （6）双密码保护 抵御来自系统内外的破坏，网络安全防护措施包括信道加密，信源加密，确保数据通讯的安全。 （7） 建立手机APP 建立手机APP客户端，设置权限方便客户主要负责人访问，随时了解系统运行状态。 客户端平台软件 PC机 服务器 防火墙 污水厂1 污水厂2 污水厂3 数据应用端 数据服务器 数据网络通信 数据通道引擎系统 数据库 移动基站 PC机 客户端平台软件 3G 数据采集终端 温度传感器 现场摄像机 PLC 现场设备接入端 2、系统结构图 图1 整体结构示意图 3、数据中心产品功能介绍 （1）3G数据采集终端 ·内嵌TCP/IP、UDP/PPP协议，支持无线互联网接入； ·支持电流型（4-20mA 或 0-20mA）和电压型(0-5v)传感器数据采集； ·支持压力液位计采集； ·支持酸碱度仪表采集； ·支持温度、流量仪表采集； ·支持鼓风机设备数据采集； ·支持IP地址和域名访问； ·支持掉线自动重联，永远在线，永不死机，支持自动心跳； ·双看门狗设计，防静电、抗雷击，稳定性高； ·支持 9V~32V 宽电源输入，内置电源反向保护和过流保护； ·支持工业标准RS232、RS485接口； ·金属外壳带有耳孔，方便安装； ·支持“移动联通等多种SIM卡”。 （2）智能人机交互终端采集 ①本智能人机交互终端可对现场DCS控制系统进行数据采集，通过modbusTCP协议接口进行对接，将数据导出，通过智能人机交互终端的无线网络传到远端的数据中心和云端。 ②本智能人机交互终端可对现场DCS控制系统进行控制，通过modbusTCP协议接口进行对接，将需要修改的程序和工艺输入智能人机交互终端，本智能人机交互终端可对现场的程序和工艺进行修改。 ③本智能人机交互终端内有能直接连接上位机组态的终端数据通道引擎系统，也具有3G数据采集控制终端，显示屏可进行触屏操作，也能直观反应数据变化情况。 （3）数据通道引擎系统 物联网数据通道引擎系统，作为热电厂数据采集系统的核心组成部分，是实现数据存储、数据处理、数据分析的核心平台，安装在数据中心的服务器上。 其功能如下： v 对各设备进行远程在线管理； v 数据存储，存储所有采集的数据，可按天、月进行曲线查看数据； v 账户管理功能，可设定管理里账户权限，利于系统平台的管理； v 密码与加密狗进行双重保护，确保服务器与数据安全； v 软件预留接口，增加项目时，可直接接入软件。 （4）客户端系统平台解决方案 通过客户端软件，实现多台PC机分权限查询、监测等，保证云端服务器的安全性，也可通过可视化界面，监测远端各个现场的数据，管理现场。 ①实时数据监测 本软件系统可实时显示各污水处理厂的各工艺节点的监测数据，监测数据以图表形式进行形象化显示；可查看指定污水处理厂的指定监测数据的实时监测曲线；可查看各污水处理厂的总体实时运行状态。也可实时监测各污水处理厂的各工艺节点数据超标情况。 本软件系统可通过地图来管理污水厂，通过点击图标，可显示相应点的实时数据。 图2 基于地图污水厂管理示意图 ②实时报警 本软件可实时监测各污水处理厂的各项监测数据，若某项监测数据超标，本系统可自动进行真人语音提示，并弹出报警信息界面，显示具体的报警污水处理厂的详细信息；若对应污水处理厂出现报警，则在地图中对应厂的图标显示为报警状态。 图3 二级硝化池超标报警示意 ③历史数据查询管理 本软件系统可按指定日期、指定污水处理厂对监测数据进行查询，查询的数据结果可导出到Excle表； 本软件系统可查询各污水处理厂的历史监测数据报警记录； 本软件系统可对查询的检测数据进行数据分析，并以图表形象化显示分析结果。 图4 污水厂报警历史记录示意图 二、 我司简介 天津菲利科电子技术有限公司专业从事工业物联网行业一体化综合数据通路系列产品线及其整体解决方案，涵盖有远程无线数据监测、无线传感网络、工程车联网系统、工业无人值守系统、生产监测系统、综合定位系统、能源管控系统等多个应用方向。 丰富的行业经验与历练，富于实力与激情的技术研发队伍是我们的核心竞争力，现有高级专业技术人员30余名，其中行业专家2人，博士3人。公司通过ISO9001质量管理体系认证，现有工业物联网相关发明专利12项，软件著作权4项，与国内多个科研院所建立了紧密的合作关系，与本地科研院所共建有大型工业物联网、车联网、智慧交通设施方向联合实验室2个。 我们的产品和方案已经成熟应用于环保监测、油田监控、石油输运、火力发电、电力电网、移动通信、智能楼宇、市政建设、医疗监护、交通监管等多个领域。 三、联系方式 天津菲利科电子技术有限公司 网 址： 地 址：天津市南开区华苑产业园 梓苑路13号 3号楼D区7层 服务热线 ：4006-086-022 电 话：022-58393246-603(市场部)；022-58393246-604 (产品应用) 022-58393246-607(技术软件部)；022-58393246-608(技术硬件部) 联 系 人：张景秀 联系电话 ：18202294702 联系人QQ : 2595091220 传 真：022-58393246-602 邮政编码 ：300131 E - mail ：service@ ，jingxiu@
