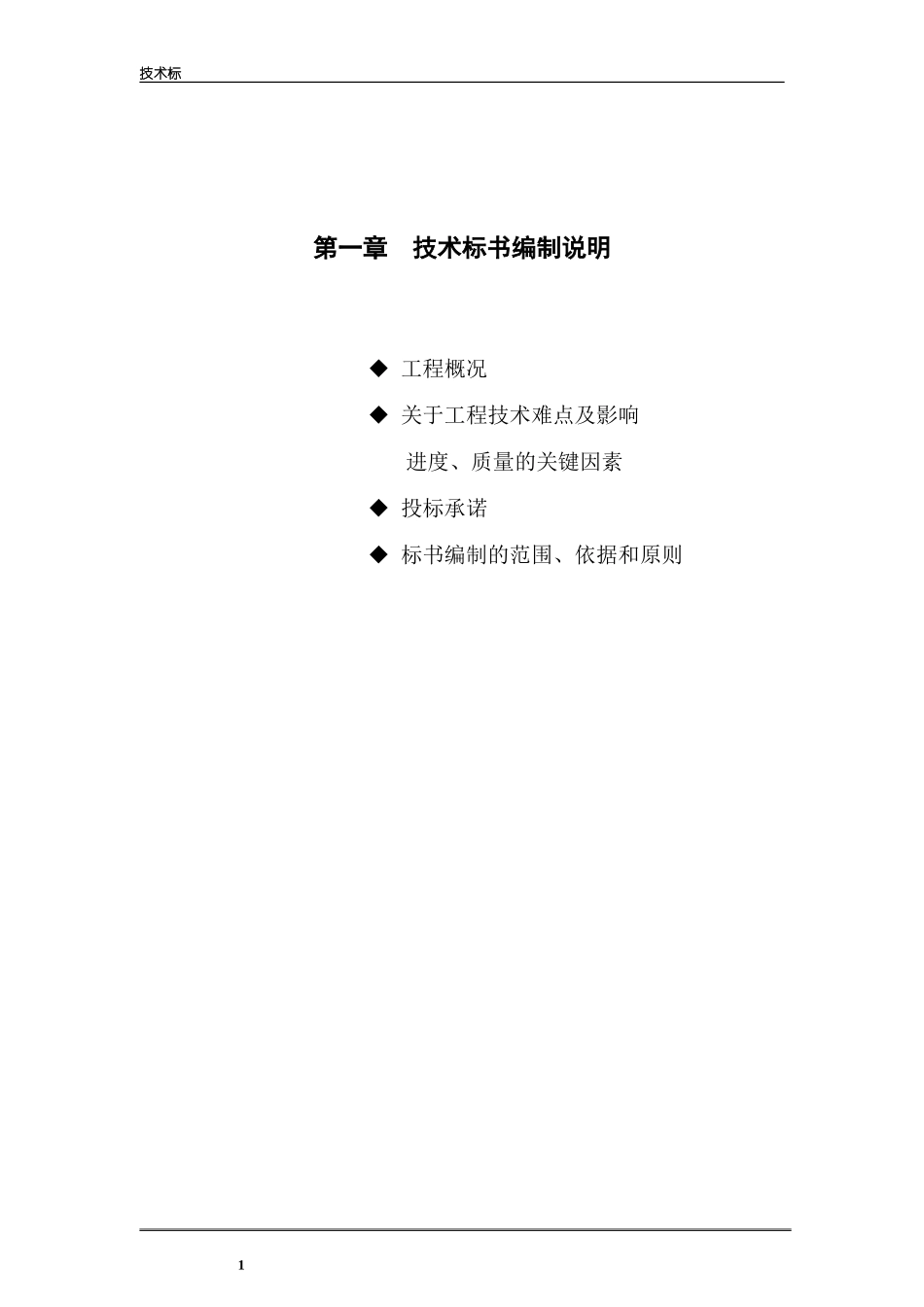

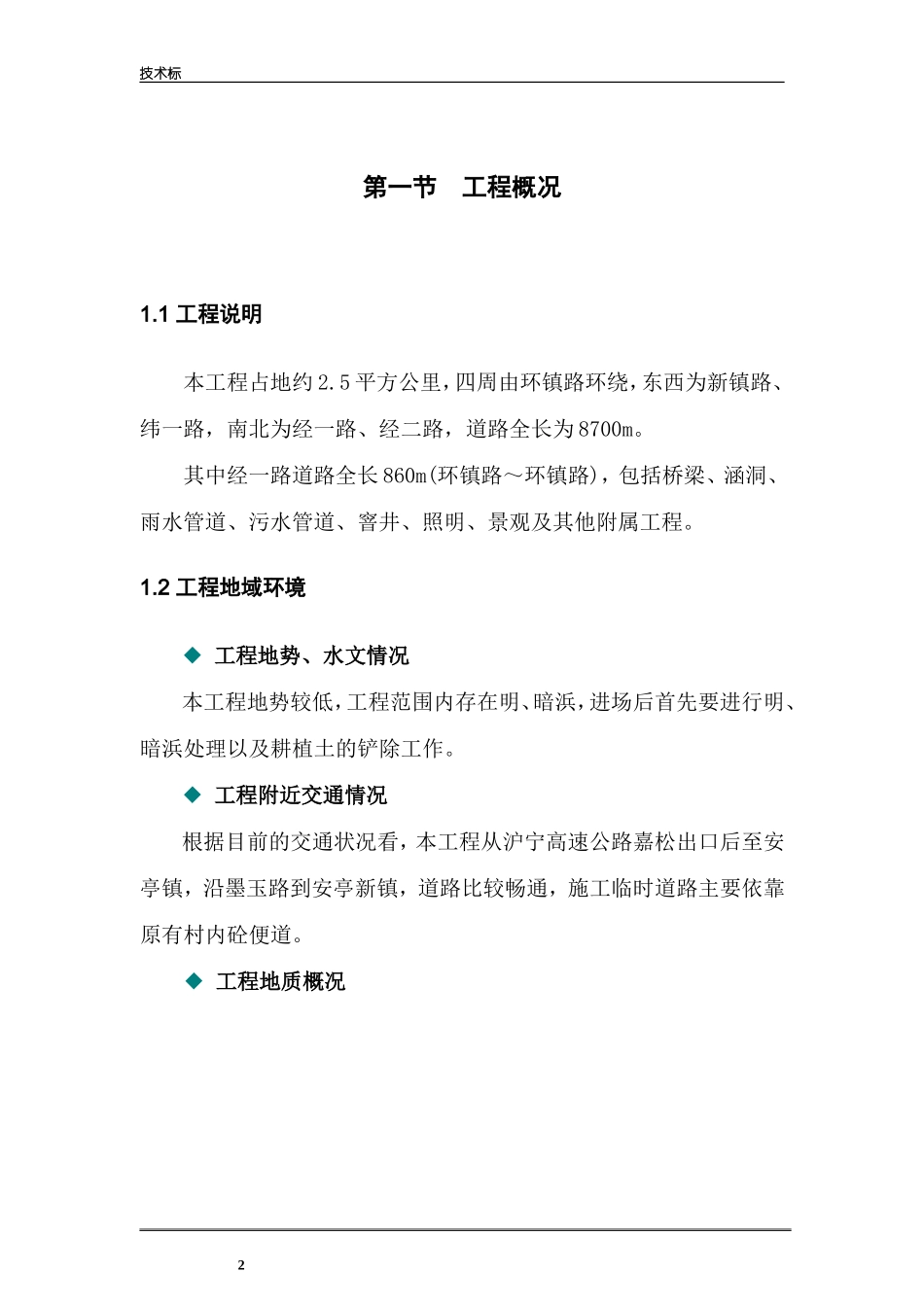

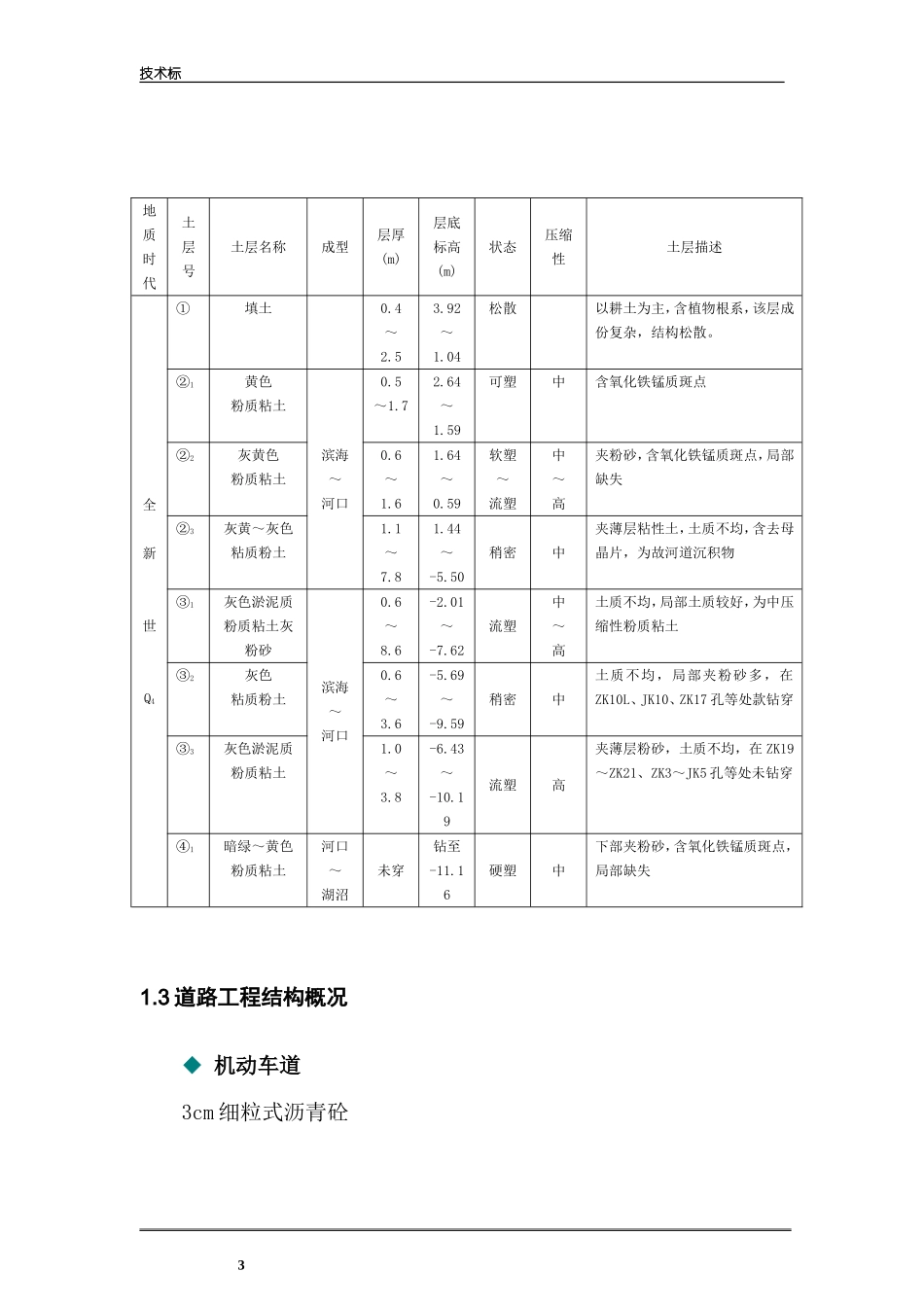

技术标 第一章 技术标书编制说明 ◆ 工程概况 ◆ 关于工程技术难点及影响 进度、质量的关键因素 ◆ 投标承诺 ◆ 标书编制的范围、依据和原则 第一节 工程概况 1.1 工程说明 本工程占地约2.5平方公里，四周由环镇路环绕，东西为新镇路、纬一路，南北为经一路、经二路，道路全长为8700m。 其中经一路道路全长860m(环镇路～环镇路)，包括桥梁、涵洞、雨水管道、污水管道、窨井、照明、景观及其他附属工程。 1.2 工程地域环境 ◆ 工程地势、水文情况 本工程地势较低，工程范围内存在明、暗浜，进场后首先要进行明、暗浜处理以及耕植土的铲除工作。 ◆ 工程附近交通情况 根据目前的交通状况看，本工程从沪宁高速公路嘉松出口后至安亭镇，沿墨玉路到安亭新镇，道路比较畅通，施工临时道路主要依靠原有村内砼便道。 ◆ 工程地质概况 地 质 时 代 土 层 号 土层名称 成型 层厚 (m) 层底 标高 (m) 状态 压缩性 土层描述 全 新 世 Q4 ① 填土 0.4 ～ 2.5 3.92 ～ 1.04 松散 以耕土为主，含植物根系，该层成份复杂，结构松散。 ②1 黄色 粉质粘土 滨海 ～ 河口 0.5 ～1.7 2.64 ～ 1.59 可塑 中 含氧化铁锰质斑点 ②2 灰黄色 粉质粘土 0.6 ～ 1.6 1.64 ～ 0.59 软塑 ～ 流塑 中 ～ 高 夹粉砂，含氧化铁锰质斑点，局部缺失 ②3 灰黄～灰色 粘质粉土 1.1 ～ 7.8 1.44 ～ -5.50 稍密 中 夹薄层粘性土，土质不均，含去母晶片，为故河道沉积物 ③1 灰色淤泥质粉质粘土灰粉砂 滨海 ～ 河口 0.6 ～ 8.6 -2.01 ～ -7.62 流塑 中 ～ 高 土质不均，局部土质较好，为中压缩性粉质粘土 ③2 灰色 粘质粉土 0.6 ～ 3.6 -5.69 ～ -9.59 稍密 中 土质不均，局部夹粉砂多，在ZK10L、JK10、ZK17孔等处款钻穿 ③3 灰色淤泥质 粉质粘土 1.0 ～ 3.8 -6.43 ～ -10.19 流塑 高 夹薄层粉砂，土质不均，在ZK19～ZK21、ZK3～JK5孔等处未钻穿 ④1 暗绿～黄色 粉质粘土 河口 ～ 湖沼 未穿 钻至 -11.16 硬塑 中 下部夹粉砂，含氧化铁锰质斑点，局部缺失 1.3道路工程结构概况 ◆ 机动车道 3cm细粒式沥青砼 8cm 粗粒式沥青砼 40cm 粉煤灰三渣 15cm 砾石砂 ◆ 非机动车道 16cm水泥砼面层C30 15cm 砼基础C15 10cm 砾石砂 ◆ 人行道： 预制彩色水泥砼道板(250×250×40) 10cm 砼基础C15 5cm 黄砂垫层 排砌预制砼侧平石 1.4 工程特点和难点分析 ◆ 施工沿线长、工程进度紧、施工组织要求高。 ◆ 工程地基属软土基，明暗浜较大。 ◆ 施工时涉及黄梅雨季和台风季节，自然因素影响大。 ◆ 范围内施工单位多，牵涉到方方面面工作。 第二节　关于工程技术难点和影响进度质量的关键点 根据1.4条所总结的工程特点和难点，我们对工程施工过程中将会遇到的施工技术难点、质量控制难点以及可能影响工程进度、安全和文明施工的不利因素进行了分析，并针对性的制定了预防措施和相应对策，如果我公司有幸中标，我们必将严格按照下文所述的控制措施进行施工，确保实现工程进度、质量等个方面的预定目标。这些针对性措施将与投标承诺一起作为合同的一部分。 2.1对技术难点和质量控制关键点的控制 2.1.1沟浜填筑质量的控制 本工程现场内有大量需要换填的水沟、池塘以及各类暗浜，根据目前道路工程实例分析，沟浜填筑的质量问题是道路工程施工的常见问题，沟浜填筑质量不过关，道路往往产生大面积塌陷、不均匀沉降、出现大量裂缝和龟裂现象。我公司充分注意到沟浜填筑质量对于今后道路质量和使用寿命的直接关联。我们将根据实验段确定填筑层的分层厚度和压实指标，过程中严格控制这些技术指数；同时严格控制填筑材料的含水率，加大过程中的检测力度，结合工程施工技术规范的要求，采取正确的措施进行填筑，确保路基范围内的沟浜填筑压实度达到≥95％的标准。 2.1.2软土地基的处理 本工程绝大多数路段均需进行地基处理，同时还需对道路通过的局部池塘及河道进行换填压实，工作量较大，对工程地基质量的影响大。 为了确保工程质量，将道路路基的施工后沉降降到最小，我们将严格规范规定进行地基处理。尽量避开雨季施工的影响，及早进行超载预压，加速地下软卧层水的固结，减小路基施工后沉降、路基根据不同的情况采用等载预压和超载预压。 2.1.3路基填筑质量控制 路基填筑过程中，我们除了严格按照设计和规范的要求分皮分层填筑压实外，还将严格进行路基填筑含水量控制：路基含水率是控制路面沉降及桥台路面接口处平整、保证路基荷载等级、确保路面摊铺平整度、控制沉降和裂缝产生的重要因素，施工过程中，我公司将加大对填土和粉煤灰的质量控制，控制分层厚度、加载速度，并做好沉降监测；加强对填筑料含水率的检测工作，严格控制含水率；控制路基及桥台后填筑压实度、平整度，防止出现路面裂缝、不均匀沉降、桥台跳车等现象。 2.2 对影响工程进度、安全和文明施工关键因素的控制 2.2.1施工组织 本标段工程长达860m，沿线施工单位多，为加快施工进度保证总工期，我公司将工程分为2个施工区域组织平行交叉流水施工，每个施工区域都配置充分的劳动力、机械设备以及专业队伍，各成体系进行交叉流水施工。以先地下后地上、先深后浅、先大后小、先桥台高填土后一般路段、见缝插针为原则，组织开展一场多专业多工种的平行交叉流水施工生产大会战。 充分重视开工前的准备工作，在组织体系、材料物件、机械设备、劳动队伍、周转资金等方面给与本工程最大的支持。 进场后，除了开展沟浜处理等工作，同时对原有道路进行拓宽、加固或者重新修筑等工作。 施工过程中，注意对各施工段进度的控制和调整，严格控制各分项工程的开工和完工节点。在确保总工期的前题下，对各施工区域的劳动力、机械设备以及节点进度做适当调整以适应实际情况的需要。 2.2.2 避免雨季施工的影响 根据历年来本地的气象资料，每年间4～9 月份为本市雨季，根据招标文件要求的工期，施工前期会遇到雨季施工问题。合理的安排雨季施工工作，是决定整个工程进度、质量的一项重要工作。为此我们将做好以下工作以避免雨季施工对工程进度、质量造成的影响： 做好施工场地的排水，保持排水沟渠的畅通，并指定专人负责疏通，使施工场地雨停水平，保证不影响周围施工单位正常施工。 在总体安排上，低洼地段的土质路基、软弱地基层地段的路基、高挖深填地段的土路基、工程地质不良地段的路基均尽可能优先施工，尽量避免雨季施工。 雨季修筑土基路，做到随挖随运，随铺填随压实，根据土的透水性能每层保持3%～4%的横波并整平。雨前和收工前将铺填松土压实完毕，不致积水。以保证工程质量。 第三节　投标承诺 3.1工程质量 严格按照ISO-9001质量保证体系的管理要求和管理标准进行本标段工程的质量管理，充分发挥我公司技术、质量管理的优势，对质量保证体系、施工过程质量管理制度、分部分项工程质量保证措施、质量通病防治以及质量管理等各方面做严格、详细的规定并贯彻实施。同时，确定以下工程质量控制关键节点： ◆ 测量定位质量控制 ◆ 软土地基处理质量控制 ◆ 路基填筑施工质量控制 ◆ 粉煤灰三渣基层质量控制 ◆ 沥青砼面层质量控制 我公司将强化对以上施工质量控制关键程序的管理和控制，并根据招标文件所规定的质量和技术要求，严格按照招标文件所附施工技术规范标准和上海市有关的技术、质量规定，通过在工程施工过程中强化质量保证和控制体系、加强原材料质量管理、过程质量管理，确保本工程达到优良标准。 3.2工程进度 根据本工程的实际情况，我公司将投入大量的劳动力和施工机械，将工程分为2个施工段同时施工，确保本工程按期完成。 3.3 文明施工 确保本工程施工达到文明工地标准。 3.4 防疫措施 我公司切实履行中央有关决定，每一个施工人员必须具有健康证，并登记在册，工地实行封闭式管理，对每一位进入工地人员必须实行测量体温并做好登记等工作，确保本工程在施工过程中无疫情出现。 3.5 竣工资料 我公司将在本工程设置专职资料管理员，在施工过程中按照上海市建委、市档案局、市政局和甲方的有关文件规定，进行竣工资料的收集、整理和归档工作。当工程具备竣工条件时，4周内向业主提供完整的，符合国家及上海市质量监督站工程竣工验收规定的竣工验收报告、竣工资料和竣工图。 第四节　标书编制的范围、依据和原则 4.1技术标标书编制范围 本次招标工程范围内容：人行道、下水道、道路基层、沥青砼面层等。 4.2技术标标书编制依据 ◆ 本工程招标文件及有关设计图纸。 ◆ 招标补遗文件。 ◆ 现场踏勘情况。 ◆ 技术标准及规范： 公路工程技术标准（JTJ001-97） 公路路线设计规范（JTJ011-94） 公路路基设计规范（JTJ013-95） 公路沥青路面设计规范（JTJ014-97） 公路水泥混凝土路面设计规范（JTJ012-94） 公路桥涵设计通用规范（JTJ021-89） 公路砖石及混凝土桥涵设计规范（JTJ022-85） 市政排水管道工程施工及验收规范(DBJ08-220-96) 地基基础设计规范（上海市标准（DGJ08-11-1999） 公路路基施工技术规范（JTJ033-96） 沥青路面施工及验收规范（GBJ50092-96） 第二章　施工部署 ◆ 施工部署总体安排 ◆ 施工区段划分及总体流向 ◆ 设备、人员、材料的配备计划 ◆ 施工准备工作 ◆ 施工进度计划保证措施 第一节　施工部署总体安排 本标段工程线路长达860m，工程量较大、工期短，工程施工组织的过程中，必须合理的划分好施工流程，组织好劳动力、机械设备、材料物资、周转资金等资源配置。同时根据工程实际情况以及冬、雨季施工的情况安排好路基填土预压期、地基处理及桥台高填土路堤、低洼处路堤施工之间的先后关系。及早确定切合现场实际情况的施工方案，组织施工，确保工程工期和质量。 第二节　施工段的划分及施工总体流向 2.1施工区段的划分 为确保工程施工总进度，根据纬一路位置将工程分为2个施工区域组织流水交叉施工。 2.2 分项工程施工流程 主要工序施工流程，如沟浜处理、软土地基处理、路堤施工等工序的施工流程。 ◆ 不良地基处理施工工艺框图 不良地基的复测 机具、材料供应计划 制定施工方案 现场道路机挖沟排水盲沟 挖掘不良土层 排水、抽水 运走 制定堆放场挖掘换填 取运砂砾、片石、碎石分层铺填 防护、防污 压路机分层压实 自检 监理认可 进行上层填方作业 监理认可 合格 合格 ◆ 路基土方工程施工工艺框图 控制分层厚度 推土机摊平 补充洒水 控制边缘预留宽度 自行式平地机整型 控制横坡度 压实 检测密实度 光轮振动压路机碾压 检测密实度 监理批准 平地机精平 进行下一层填筑 恢复定线（红外测距仪） 校准水准点 填前碾压 检测密实度 地表清除 自卸车备土 检测含水量 ◆ 路基填筑工艺框图 施工准备 测量放线 清理掘除不适用材料 （1）铺设填料 （2）压实 （3）检测 循环（1）、（2）、（3）工序道路槽底面 拣底修整 监理工程师认可，进入下一道工序 晾干或洒水 翻松 挖台阶或耕植土压实 现场填料压实试验 压路机规格型号及实遍数 填料认可 重锤击实实验 填料类别　　路槽以下深度　压实度 （1）路堤　　　 0-80cm ≥93% 80-150cm　≥90% >150cm ≥90% （2）零填或路堑 　0-30cm ≥93% 选定参数 ◆ 下水道施工工艺框图 施 工 准 备 测 量 放 线 槽钢板桩施工 井点预降水 (基槽深大于3m) 沟 槽 回 填 磅 水 铺 设 管 道 铺 设 管 道 铺 设 基槽开挖及支护 ◆ 沥青混凝土施工工艺框图 施工准备 沥青混凝土配合设计 基层处理 混合料拌制 沥青摊铺 混合料运输 压实成型 第三节　设备、人员、材料的配备计划 我公司在本工程技术标编制的过程中，开始着手对拟选择的各类材料供应商，粉煤灰供应商的企业资质及生产能力进行考察，并协同上述单位相关人员深入现场进行考察，确定材料运输的线路及运输方案；做好拟投入本工程的物资材料采购、供应计划。 如果我公司中标，接到中标通知后马上就可以确定各类材料供应商，并与之签定材料供应协议（包括对材料供应的时间期限、进场顺序要求）；然后即可按照材料供应计划，组织材料分批进场。 第四节 施工准备 4.1 施工现场平面布置说明 4.1.1 施工用电 4.1.1.1 主干线布置 主干线采用75mm2电缆线，沿线路明挂布置，埋地铺设时埋深不小于500mm，上下各铺50mm厚的细砂，并在上面铺一排标准砖保护。 4.1.1.2 配电箱及次干线 次干线采用50mm2电缆线接至现场各固定用电机械处, 并设置专用配电箱，沿线路每50m设一只1#配电箱。 4.1.1.3 施工照明 (1) 在每一个施工流水段设置二只镝灯照明，采用Φ48钢管搭设高12m。 (2) 流动作业区域采用流动式小型太阳灯辅助照明。 (3) 生活区照明:办公室采用220V电源配置白炽灯，工人宿舍区采用36V低压电源配置低压灯泡。 4.1.2 施工用水 4.1.2.1 根据业主提供的水源头子, 采用φ50镀锌水管作为干管, 支管采用φ25镀锌水管, 水管埋入地下250mm。 4.1.2.2 各作业区分别引出用水支管至各用水处, 并设专用水龙头，沿线路每50m设一只水笼头。 4.1.3 施工道路及围墙 4.1.3.1 本标段材料及人员进场从墨玉路进入原有砼便道。 4.1.3.2 所有临时设施、材料堆场均不得占用施工道路, 确保道路畅通。 4.1.3.3 围墙按不同施工阶段搭设，围墙采用彩钢板围墙，高度1.8m。 4.1.4 现场排水系统 沿线路两侧设置排水沟, 分别经二级沉淀池后排入相邻河道内, 排水沟沟道截面400宽, 500深, 沟底碎石夯填, 坡度0.2%。排水方案必须征得有关部门同意后方可接入相邻的河道内。 4.2 施工大临设施布置及一览表 4.2.1 大临设施布置 大临利用我公司正在施工的安亭镇共同沟工程的设施，现场仅搭设临时施工指挥办公室、临时加工棚及门卫等，并配备必要设施。 4.2.2 施工大临设施一览表 序号 设施名称 面积 (m2) 结构型式 备 注 1 施工办公室 60 活动房 地坪塑料地毯，墙面墙纸 2 现场办公室 20 钢制集装箱 随施工阶段不同，用汽车吊吊运 3 会议室 40 活动房 地坪塑料地毯，墙面墙纸 4 监理办公室 20 活动房 地坪塑料地毯，墙面墙纸 5 业主办公室 20 活动房 地坪塑料地毯，墙面墙纸 6 住宿房 300 活动房 水泥砂浆地坪 7 浴 室 20 砖墙、预制顶板 地坪地砖，墙面磁砖 8 厕 所 40 砖墙、预制顶板 地坪地砖，墙面磁砖 9 化粪池 10m3 砖墙、预制顶板 ---- 10 门 卫 5 活动式铝合金棚 随施工阶段不同，用汽车吊吊运 11 标准养护室试验室 20 砖混 水泥砂浆地坪 12 仓库 100 砖混 水泥砂浆地坪 13 加工棚 100 简易 现场随施工阶段不同 而调整 注 上述临时设施在竣工后全部拆除并撤离现场。 129 第五节 施工进度计划保证措施 本工程线路长、展开面大、分项工程多，要确保施工进度满足合同规定的期限，就必须做好图纸、技术方案、组织管理、计划调整、物资材料供应等方面的工作，我公司具有丰富的进度管理经验，结合本工程的实际情况，我们准备从以下几方面入手，控制本标段工程的施工总进度： 5.1 图纸保证 将工程施工图纸的设计工作规划在总进度控制的概念下，我公司将委派专人主动与设计单位联系，约定施工图到位的时间，为施工创造条件。 5.2 施工技术保证 充分认识本工程施工的难点、特点，针对性的编制施工技术方案、软弱地基和沟浜处理方案等做周全详细的考虑，在此基础上运用新技术、新工艺来缩短各个施工工序的施工周期，以科技保障施工进度。 我司将本工程整体划分成2个施工区。同时施工，配备充分的施工技术管理力量、机械设备力量以保证施工工期。 做好冬雨、季施工技术措施，制定针对冬雨季施工的针对性施工方案，避免冬雨季施工对工程进度造成的影响。 工程正式开工前一周，做好施工组织设计、分项工程施工方案的编制和审查工作，并在施工过程中贯彻实施、及时调整。 5.3 编制合理的施工计划 及时做好各项准备工作，确定交通运输组织方案、进度计划及劳动力供应计划、制定机械设备进出场计划以及材料供应计划。 组织和协调好本标段工程各施工段流水的衔接，确保工程按期完成。 编制合理的施工总进度计划及周、月、旬施工进度计划，确定工程进度控制关键节点，在施工过程中按照实际进度状况进行及时的调整。 5.4 施工组织保证 中标后，我公司将在最短时间内进场，尽快熟悉工程情况，全面了解影响工期的各方面因素。项目经理部认真研究并根据投标书为蓝本，制定出详尽的工期进度计划，与分包施工队伍协调，包括其施工计划的细化优化。 由项目经理主持召开每周一次的项目经理部会议，对本工程施工进度、物资、劳动力、资金和设备进行调度和平衡，解决施工过程中的各类矛盾和问题，使本工程顺利进行。 项目经理部以周计划控制分部分项工程进度，按计划要求每周召开一次平衡调度会，及时解决劳动力，施工材料、设备调度问题，确保工程按计划实施。 在本工程施工期间，按工程进度需要，取消节假日、休息日，并采用2～3班制昼夜施工方法来缩短工期，并配备足够的劳动力。 加强施工组织管理，使各分部分项工序以最大限度进行合理搭接，保证施工流水能按计划正常运转。前道工序施工为后道工序创造良好环境，提高工作效率。 充分发挥我公司施工组织管理的优势，以总承包形式，组织多支成建制的作业队，由项目经理部分派管理人员按工序、分区域、流水段交叉施工，进行全过程监控，确保工期目标实现。 成立施工协调小组，加强与业主、周边单位、有关政府部门的协调工作，保证工程施工顺利进行。 5.5 进度计划的落实与调整 制定的施工进度计划必须严格执行，项目部将组织每周一次的生产协调会，总结已完成的工作，并对下周的工作进行规划。充分听取各施工单位的意见，同时对各单位的进度情况进行考核与讲评， 定期对工程进度进行检查，对照总进度计划比较实际进度是否提前或滞后，如果发现某一工序进度有滞后的现象，及时采取有力的措施，如增加人力、物力和机具，抢回延误的工期。 5.6 物资资料与机械设备保证 为加快施工进度，视施工进度需要，组织设备、材料超常规投入，配备足够的设备和材料，保证工程施工顺利进行。 充分利用本公司的大型机械设备优势，调配、补充、租赁以满足工程需要，目前我公司已联系、储备了大量的施工机械，可满足工程急需串换要求，随时可调运现场，为加快工程进度作有力保证。 我们将充分做好物资材料与机械设备的供应计划，充分利用现阶段人力市场资源，组织大量的劳动力，配备大量的机械设备用于本工程施工，确保工程进度。 根据所划分的施工区域各自独立组织流水施工，在材料的供应上，根据每一施工区域需用的施工机械和材料计划，做好工程信息的收集、反馈和调整，作到及时充足，并在施工过程中加以调整 5.7劳动力保证 根据方案实施要求及施工进度和劳动力需求计划，集结施工队伍，组织劳动力分批进场，并建立相应的领导体系和管理制度。 据工程项目需要，以本公司所使用的合格分包商作为评审和选择对象，并采用招标形式选择出合格的劳务施工队伍，优先选择获得优良工程的劳务分包。 项目总承包部按月对劳务分包商的作业签发《合同履约单》，安排施工任务，并检查监督分包商作业队的操作质量，安全生产和现场用料落手清，并提供证实资料，作出中途留退劳务分包商的决定。 确保春节、农忙时节的劳动力配置与生活后助安排。对劳务施工人员所需生活后勤作充分的考虑，保证满足施工需要。 5.8其他方面的保证 实施全过程质量过程管理，降低一般质量事故发生频率，杜绝重大质量事故，减少质量对进度的影响。 抓好现场安全、消防、保卫工作和卫生工作，搞好文明施工，杜绝重大安全事故和疫情的发生，保证工程顺利进行。 成立对外协调小组，各施工区域专人对口作好对外协调工作，减少工程外部环境影响。 第三章　施工技术方案 ◆ 施工测量 ◆ 排水管道工程 ◆ 土路基工程 ◆ 粉煤灰三渣基层 ◆ 沥青砼面层 ◆ 人行道施工 ◆ 雨季施工安排 第一节　施工测量 1.1测量依据 根据业主提供的平面控制坐标点与水准控制原点进行引测。根据设计要求及设计图纸规定的桥梁、道路工程坐标点，进行测量放样的坐标计算。 以招标文件及图纸技术规程的要求以及关于测量工程的规范规定作为本工程的测量精度标准。 测量控制座标均系上海市城市独立坐标系统，标高系统采用吴淞高程系统。 1.2轴线及高程测量控制网的平面布置 在工程两侧沿线每间隔150m布置一个测量控制网点，轴线定位（坐标）点与高程测量控制点合用。控制点沿工程中心线两侧交错间隔布置，形成多个封闭三角形控制体系。控制点采用不锈钢钢钎预埋在混凝土墩中，标明点位号、坐标点及高程数据。混凝土墩埋入土中至少0.8m，保证过程中不松动、位移。不用时，钢钎用铁盒盖严进行保护。 控制点间距宜在300m以内，空导点处设置角铁支架，做为仪器的固定式脚架（高度同仪器脚架），同时，在角铁支架拧上标杆后可以做为方向后视点。 在接管工地以后应立即对永久性标桩进行检查，并将遗失的标桩在14天通知监理工程师，对工程的测量必须编制专门的测量施工组织设计。 1.3平面控制方法 1.3.1首先，采用TC1700全站仪对业主提供的坐标基桩进行复测，并将复测结果呈送业主、监理和设计，以便确定基桩的可靠性。如果复测后需要调整，必须将调整值书面报业主和监理，获得正式批准后方可使用。 1.3.2在对基桩复测的基础上，在工程稳定、可靠、通视良好的位置加设三角网加密桩，确保施工测量的精度。 1.3.3根据设计中心线要素，用普通经纬仪测量复测中心线和工程结构控制桩的相对位置；采用“极坐标法”（仪器：TC1700全站仪）投设道路中心点（线）的坐标及测量控制桩。投点、放样时，必须有两个控制点作为后视点。 1.4高程控制 1.4.1首先，采用NA2水准仪对业主提供的标高水准原点进行复测，并将复测结果呈送业主、监理和设计，以便确定基桩的可靠性。如果复测后需要调整，必须将调整值书面报业主和监理，获得正式批准后方可使用。 1.4.2根据业主提供的水准原点，按照设计规范加密引测临时水准控制基准点（部分与轴线控制点合用），标高测量遵守设计要求及规范的规定，引测结果必须记录在案。 1.4.3临时水准控制点的设立，对利用轴线控制点的水准控制点，先进行复测闭合（每个点必须经过两个以上永久水准点的校核），经监理认可后再进行加密。 1.4.4考虑季节变化及环境的影响，工程两侧的高程基准点，定期以业主提供的水准基点为依据进行复核。 1.4.5根据道路两侧的高程控制基准点，使用S3水准仪往返水准测量，引测道路施工标高控制点。 1.5 测量器具一览表 序号 仪器名称 规格 精度 数量 1 全站仪 TC1700 测角：2” 测距:2mm+2ppm 1台 2 经纬仪（徕卡） J2 2” 1台 3 水准仪 NA2 ±0.7mm/km 1台 4 水准仪 （索佳） DS3 ±2.0mm/km 若干 5 钢卷尺 50m ±1mm 若干 6 钢卷尺 5m ±1mm 若干 7 铝合金塔尺 5m 若干 8 其它辅助仪器 若干 全站仪、经纬仪、水准仪经质检站认可的鉴定单位鉴定合格、并在有效期内使用；钢卷尺、铝合金塔尺必须每年送总公司校验，合格后方可使用。 第二节 排水管道工程 本工程管材Φ300～Φ100雨、污水管均采用FRPP管，管顶最大覆土厚度：DN300～DN1000,3.0m ～6.0m,采用开槽排管，深度大于3.5m，围护采用钢板桩内加一道支撑；钢板桩两边外侧设轻型井点降水，深度小于3.5m采用横列板围护。 2.1 明排水降水 槽底深度小于3.5m时，宜采用明排水施工，开挖后，先建集水井，尺寸为1.0m×1.0m×0.6m。排水沟尺寸0.25m×0.30m。明排水时应保持排水沟流水顺畅，及时将集水井内的水用抽水泵排出沟槽。 2.2 钢板桩支护 2.2.1 机械准备 打设机械选用50t履带吊一台，60KW振动锤一台，以及配套油泵。 2.2.2 钢板桩准备 对锈蚀严重的钢板桩，应整修矫正；弯曲变形的桩可用油压千斤顶压或火烘等方法进行矫正。 2.2.3 围檩支架安装 为保证打入的钢板桩墙面平直，板桩打设前安装单层双面围檩，围檩安装高度约在地面以上0.5m处。双面围檩之间净距比二块板桩的组合宽度大10mm。 2.2.4 钢板桩打入 采用单独打入法。 (1) 板桩结构中板桩是一根根地打入土中。这种施工方法速度快，但是容易倾斜，对此可在一根桩打入后，把它与前一根焊牢，既防止倾斜又避免被后打的桩带入土中。 (2) 捆扎钢板桩用Φ16mm钢丝绳为宜。当振动锤振钳口钳住板桩后将桩吊至插桩点处进行插桩。插桩时锁口要对准，之后即可开启振动锤进行沉桩。沉桩直至桩顶与自然土面平。 (3) 在打桩过程中，为保证钢板桩的垂直度，用经纬仪加以控制。 (4) 开始打设的第一、二块钢板桩的位置和方向必须确保准确，每打入1m测量一次，以便起到导向板作用。打至预定深度后，立即用钢筋或钢板与围檩支架电焊牢，作临时固定。 (5) 为防止钢板桩中心线平面位移，在打桩行进方向的钢板桩处设卡板，阻止板桩位移。同时在围檩上预先标出每块板桩的位置，以便随时校正。 2.2.5 钢板桩拔除 2.2.5.1 钢板桩拔除采用振动锤拔除，为防止拔桩带土影响工程结构，拔桩时采用边拔边灌砂，在必要时，可采取同步注浆法或布袋注浆技术。 2.2.5.2 施工要点 (1) 拔桩起点和顺序： 可根据沉桩时的情况确定拔桩起点，采用跳拔（间隔拔）的方法，拔桩的顺序最好与打桩相反。 (2) 振打与振拔： 拔桩时，可先用振动锤将板桩振活以减小土的粘附，然后边振边拔。对较难拔出的板桩可选用振动锤将桩振打下100～300mm，再与振动锤交替振打、振拔。有时，为及时回填拔桩后的土孔，当把板桩拔到至此基础底板略高时（如500mm）暂停引拔，用振动锤振动几分钟，尽量让土孔填实一部分。 (3) 起重机应随振动锤的起动而逐渐加荷，起吊力一般略小于减振器弹簧的压缩极限。 (4) 设卡板，阻止板桩位移。同时在围檩上预先标出每块板桩的位置，以便随时校正。 (5) 对引拔阻力较大的钢板桩，采用间歇振动的方法，每次振动15min，振动锤连续工作不超过1.5h。 2.2.5.3 土孔处理 对拔桩后留下的桩孔，必须及时回填处理。回填的方法有：振动法、挤密法和填入法。所用材料一般为砂子。 2.3 轻型井点降水 2.3.1 工艺流程 施工准备 → 开挖冲孔沟 → 布置总管、轻井泵 → 水冲孔 → 插入支管 → 灌砂 → 连接支管、总管、轻井泵 → 封土 → 试抽 → 正常抽水 →填平冲孔沟 2.3.2 施工要点 2.3.2.1 施工场地在施工前应做好平整工作，放好施工灰线。 2.3.2.2 井点支管的埋设，选用冲水管冲击成孔后再沉放井点。支管的施工方法，冲孔直径为30cm。井点支管长6m，滤头长1.2m，支管间距1.6m。 2.3.2.3 配合打设轻井的起重设备一台履带吊。 2.3.2.4 井点冲孔施工时，应保持孔径上下均匀、垂直，冲孔深度应比滤管底加0.5m深为宜，井点支管应置于孔的中央，四周适时填入中粗砂至距地面自然土以下１米深度，以上部分用粘土填实封闭支管四周防止真空泄漏。 2.3.2.5 井点用砂，颗粒直径为0.3～0.5mm，含泥量不得超过3%。 2.3.2.6 为了确保支管的抽水质量，冲孔操作时，当冲孔深度达到设计深度时，不应急于拔出冲孔枪头，应让枪头在孔内冲翻二分钟，让清水将污水基本排出后再拔出冲孔枪头，并随即灌入一反斗车中粗砂，然后再可将支管插入。 2.3.2.7 井点集水总管布设就位和支管打设完成以后，在两者没连接完成之前，应用木塞或塑料布包裹裸露的管口丝牙，防止异物入内或施工不小心碰坏管口。当总管和支管连接完成以后，应检查弯管等各部件接口是否紧配、严密，防止漏气。 2.3.2.8 冲孔作业时，应事先挖好导流的排水沟，并使排水沟通畅，汇集到集水井中的水，应及时采用强排水的方法排出，防止满溢影响工地环境文明。 2.3.2.9 开机抽水后，应经常检查支管是否漏气或“死井”，发现问题应及时用水冲洗，逐个疏通。 2.3.2.10值班人员应经常检查水泵的真空度及压力的使用情况，在抽水的过程中，应对流量、真空度进行观察统计，并作好记录。 2.3.2.11 井点主机布置定当应搭设临时机房，防止运转设备意外损坏，便于值班人员清保维修机器，防止雨天设备受潮漏电。 2.4 开槽埋管 2.4.1 土方开挖 沟槽挖土采用人工配合机械挖土，先由一台1.0m3反铲挖土机挖至槽底以上20cm，然后再由人工挖除修槽。 2.4.1.1 钢板桩支护段开挖： (1) 挖土应与支撑相互配合，挖掘机挖土后必须及时支撑，防止槽壁失稳而导致沟槽坍塌； (2) 挖土深度至2m时，应先距地面0.6～0.8m处撑头道支撑。支撑与管顶净距离不应小于20cm。离砼基础（或钢筋砼基础）面上20cm处应加设一道临时支撑，排管前，在砼基础侧面与板桩之间用砖或短木填塞基础时，应在沟槽底部设置钢筋砼柱底撑（断面尺寸为12cm×12cm），每隔0.5～1m加设一道（视沟槽深度而定），两端用楔形块嵌实，回填土时弃于土中。 (3) 钢板桩支撑的水平间距2m。钢板桩沟槽挖土与支撑应密切配合，做到随挖随撑，采用机械挖土时与支撑更应配合密切。 2.4.1.2 横列板支护段开挖 (1) 挖土深度至1.2m时，必须撑挡板。若遇土质松软或天气变化，应提前撑头挡板，以后挖土与撑板应交替进行，修后立即撑板，每次撑板高度一般为0.6～0.8m，若土质松软或下雨应及时撑板和加设支撑。 (2) 槽撑板采用组合钢撑板（钢围檩），其尺寸为厚6～6.4m，宽为16～20cm，长为200～400cm，采用铁板与角铁焊接而成或用特殊型钢制作而成，竖列板应采用木撑板，其尺寸为厚15cm，宽20cm，长250～300cm（即6″×8″板）、当沟槽宽度为3m以下时，撑柱套筒应使用φ63.5×5～6mm钢管。 (3) 槽列板应水平放置，板缝应严密、板头应齐正，深度应到碎石基础面。 (4) 若遇横跨沟槽的地下管线，管线上面和下面的撑板一般离管线10cm左右，上下板之间应用短木填塞。必要时应对管线采取吊、撑、托、包等保护措施，防止管线沉陷断裂。 (5) 最下面的一块竖列板应插至碎石基础面，在拆除底档铁撑柱进行排管前，应用短木在砼基础侧面与竖列板之间设临时支撑。 (6) 铁撑柱二头应水平，每层高度应一致，每块竖列板上支撑不应少于二只铁撑柱。上下二块竖列板应交错搭。 (7) 铁撑柱的水平间距，管节长度在2m以下时不大于2.5m，钢筋砼承插管应采取扩大支撑办法后，支撑间距不大于3m。垂直间距不大于1.5m。头档铁撑柱距离地面应为0.6～0.8m。 (8) 铁撑柱钢管套筒不得弯曲，支撑应充分绞紧，铁撑柱应加托木用蚂蝗钉固定或用8#～12#铅丝绑扎牢固。 (9) 在横列板支护的沟槽或刚度不大板柱沟槽中，可视为没有插入槽底以下，支护土墙后的土体易向槽内滑动，当沟槽处于粘性土中时，可用稳定系数来判别沟槽部隆起的稳定性。 2.5 雨污水管道施工 2.5.1 施工工艺程序 管道基础 → 排管、接头 → 膀水 → 管道坞膀 → 验收 2.5.2 管道基础 根据设计要求及埋地塑料排管工程技术规程φ300~φ1000的FRPP管基础为柔性基础，沟槽基坑采用砾石砂或碎石铺垫振实，厚度为200mm，上面再用50~100厚黄砂找平。 (1) 基础施工前必须复核高程样桩的标高，在沟槽底每隔4m左右钉一根样桩，并用样尺检查桩顶标高，以控制挖土面、垫层面和找平面。 (2) 基础的底层土应人工挖除，修整清除槽底淤泥和碎土，如有超挖，应用砾石砂或旧料填实，不得用素土回填。 (3) 管道基础的砾石垫层厚度为20cm，应按规定的沟槽宽度满堂铺筑、摊平、拍实。 (4) 碎石垫层面上有水时，不得浇筑砼。 (5) 砼应用拍板或平板振动器拍平、振实。 (6) 砼基础浇筑完毕后，12小时内不得浸水，并应进行养护。 (7) 砼强度达到2.5Mpa以上后方可拆模。 (8) FRPP管砾石砂基础按沟槽宽度满堂铺筑，上铺一层黄砂，并应适量洒水夯实拍平，夯实后的砾石砂基础要求人站立其上面不下陷，并应避免骨料外露而导致预制砼垫板受力不匀。 (9) 管道垫层与基础质量标准： (a) 管道垫层及基础不得铺筑在淤泥或松填土上； (b) 管道基础应表面平整，两井之间应顺直； (c) 易发生流砂现象的砂性土地区的管道必须采用钢筋砼基础或其他设计要求的基础。 (d) 倒虹管基要确保其标高和弧度符合设计要求。 (e) 管道垫层及基础允许偏差见下表： 管道垫层及基础允许偏差表 顺序 项 目 允许偏差 检查频率 检 验 方 法 范围 点数 1 砼抗压强度 不低于设计规定 100m 1组 按GBJ—107—87 2 垫 层 中 线 每侧宽度 不小于设计规定 10m 挂中心线用尺量 每侧计1点 高程 0 -15mm 10m 1 用水准仪测量 3 基 础 中 线 每侧宽度 +10mm 0mm 10m 2 挂中心线
