中建安全标准化图册图集(上下全集)(全电子版)（120P）.pptx

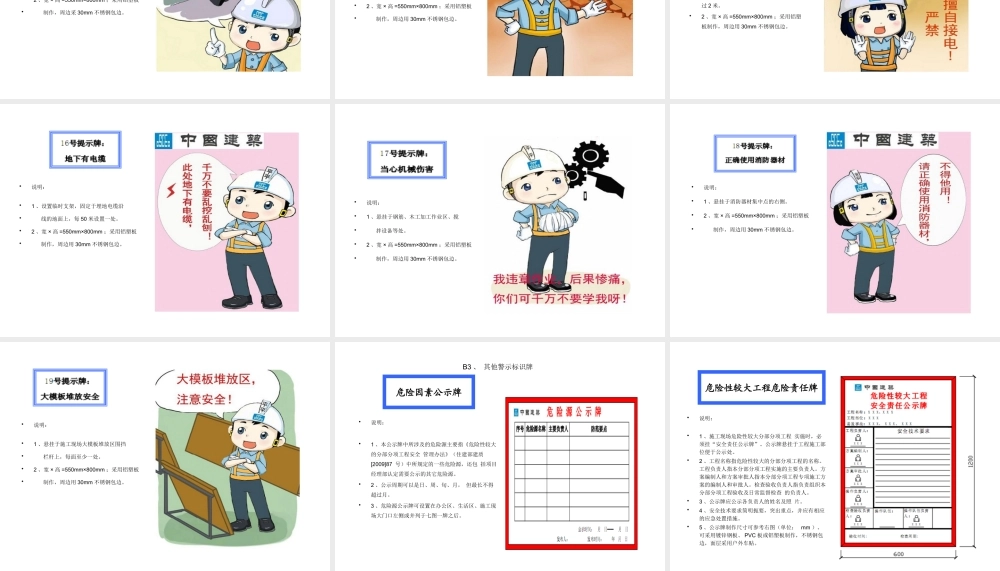

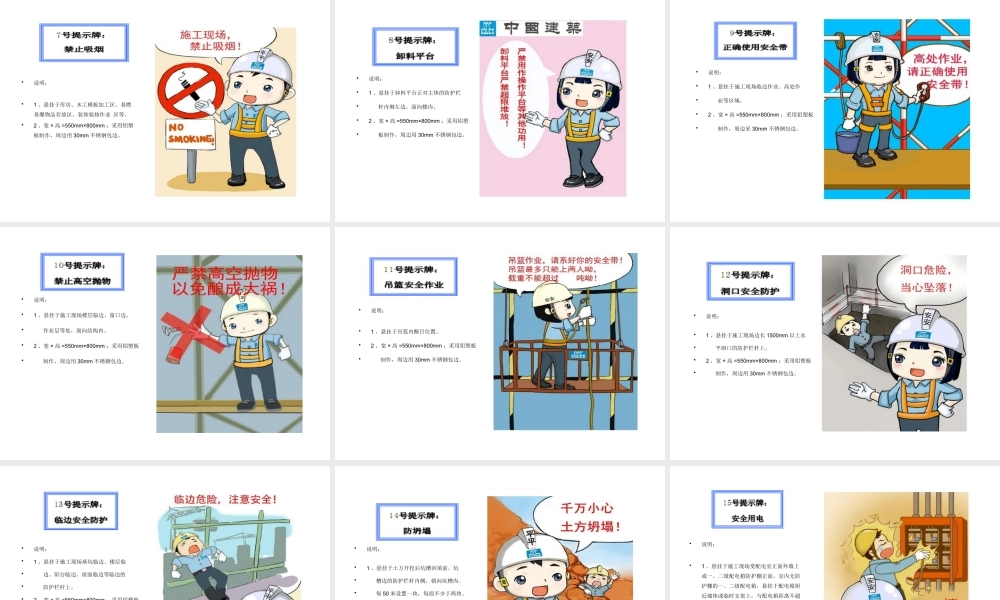

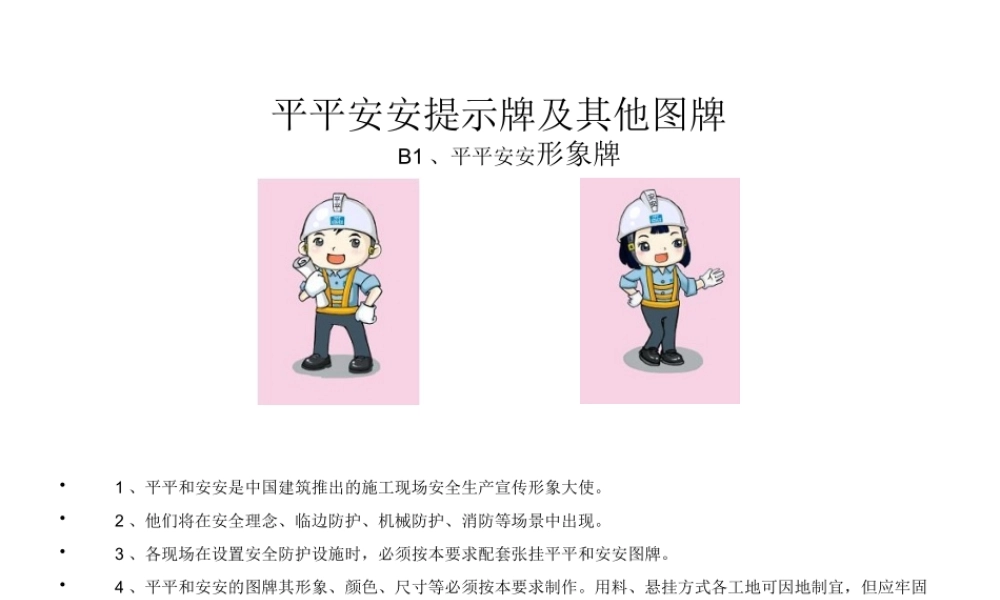

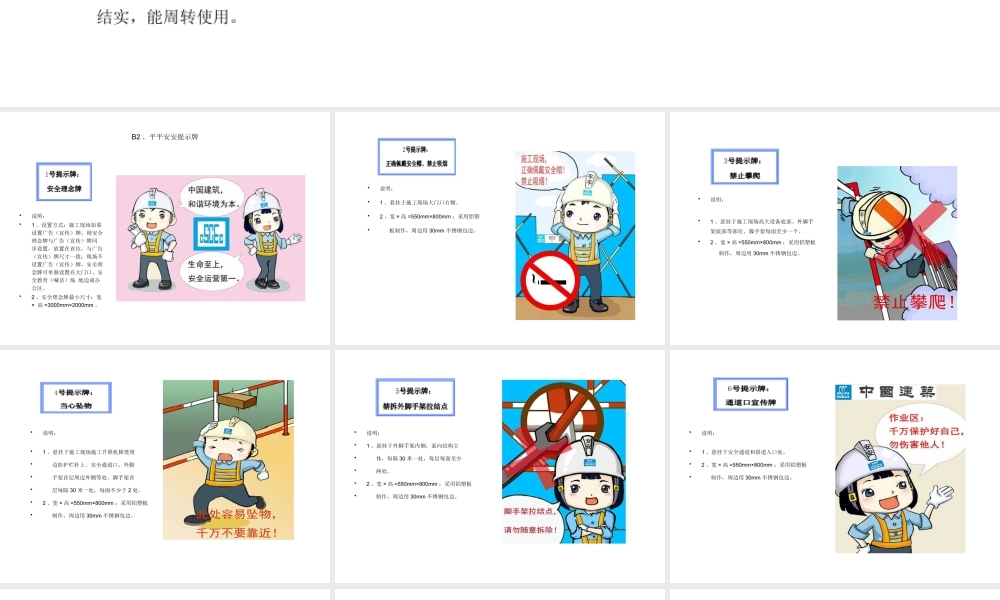

平平安安提示牌及其他图牌 B1、平平安安形象牌,1、平平和安安是中国建筑推出的施工现场安全生产宣传形象大使。2、他们将在安全理念、临边防护、机械防护、消防等场景中出现。3、各现场在设置安全防护设施时，必须按本要求配套张挂平平和安安图牌。4、平平和安安的图牌其形象、颜色、尺寸等必须按本要求制作。用料、悬挂方式各工地可因地制宜，但应牢固结实，能周转使用。,B2、平平安安提示牌,说明：1、设置方式：施工现场如果设置广告（宣传）牌，则安全理念牌与广告（宣传）牌同 步设置，放置在首位，与广告（宣传）牌尺寸一致；现场不设置广告（宣传）牌，安全理念牌可单独设置在大门口、安全教育（喊话）场 地边或办公区。2、安全理念牌最小尺寸：宽 高=3000mm2000mm。,说明：1、悬挂于施工现场大门口右侧。2、宽高=550mm800mm；采用铝塑 板制作，周边用30mm不锈钢包边。,说明：1、悬挂于施工现场高大设备底部、外脚手架底部等部位。脚手架每面至少一个。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于施工现场施工升降机梯笼周 边防护栏杆上、安全通道口、外脚 手架首层周边外侧等处。脚手架首 层每隔30米一处，每面不少于2处。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于外脚手架内侧，面向结构主 体，每隔30米一处，每层每面至少 两处。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于安全通道和斜道入口处。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于库房、木工模板加工区、易燃易爆物品存放区、装饰装修作业 区等。2、宽高=550mm800mm；采用铝塑板制作，周边用30mm不锈钢包边。,说明：1、悬挂于卸料平台正对主体的防护栏 杆内侧左边，面向楼内。2、宽高=550mm800mm；采用铝塑 板制作，周边用30mm不锈钢包边。,说明：1、悬挂于施工现场临边作业、高处作 业等区域。2、宽高=550mm800mm；采用铝塑板 制作，周边采30mm不锈钢包边。,说明：1、悬挂于施工现场楼层临边、窗口边、作业层等处，面向结构内。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于吊篮内醒目位置。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于施工现场边长1500mm以上水 平洞口的防护栏杆上。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于施工现场基坑临边、楼层临 边、阳台临边、屋面临边等临边的 防护栏杆上。2、宽高=550mm800mm；采用铝塑板 制作，周边采30mm不锈钢包边。,说明：1、悬挂于土方开挖后坑槽回填前，坑 槽边的防护栏杆内侧，朝向坑槽内。每50米设置一块，每面不少于两块。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于施工现场变配电室正面外墙上或一、二级配电箱防护棚正面。室内无防护棚的一、二级配电箱，悬挂于配电箱附近墙体或临时支架上，与配电箱距离不超过2米。2、宽高=550mm800mm；采用铝塑板制作，周边用30mm不锈钢包边。,说明：1、设置临时支架，固定于埋地电缆沿 线的地面上，每50米设置一处。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于钢筋、木工加工作业区、搅 拌设备等处。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于消防器材集中点的右侧。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,说明：1、悬挂于施工现场大模板堆放区围挡 栏杆上，每面至少一处。2、宽高=550mm800mm；采用铝塑板 制作，周边用30mm不锈钢包边。,危险因素公示牌,说明：1、本公示牌中所涉及的危险源主要指危险性较大的分部分项工程安全 管理办法（住建部建质200987 号）中所规定的一些危险源，还包 括项目经理部认定需要公示的其它危险源。2、公示周期可以是日、周、旬、月，但最长不得超过月。3、危险源公示牌可设置在办公区、生活区、施工现场大门口左侧或并列于七图一牌之后。,B3、其他警示标识牌,说明：1、施工现场危险性较大分部分项工程 实施时，必须挂“安全责任公示牌”。公示牌悬挂于工程施工部位便于公示处。2、工程名称指危险性较大的分部分项工程的名称。工程负责人指本分部分项工程实施的主要负责人。方案编制人和方案审批人指本分部分项工程专项施工方案的编制人和审批人。检查验收负责人指负责组织本 分部分项工程验收及日常监督检查 的负责人。3、公示牌应公示各负责人的姓名及照 片。4、安全技术要求简明扼要，突出重点，并应有相应的应急处置措施。5、公示牌制作尺寸可参考右图（单位：mm）。可采用镀锌钢板、PVC板或铝塑板制作，不锈钢包边，面层采用户外车贴。,危险性较大工程危险责任牌,说明：1、悬挂于施工现场大中型机械设备机身上。2、作业牌为蓝底白字，企业名称为黑字。3、作业牌宽x高=500mm3000mm；采用镀锌铁板、PVC板或铝塑板制作，面层采用户外车贴。,设备状态牌,说明1、外脚手架、悬挑式卸料平台、高大模板支撑架等工程实施验收挂牌制度。2、宽高=550mm800mm；采用铝塑板、PVC板制作，周边用30mm不锈钢包边，面层采用户外车贴。,卸料平台限载标识、脚手架验收牌,各类安全警示图牌,说明1、用于高层建筑物周边和交叉作业区域下方。2、标识牌为蓝底白字。3、标识牌采用铝塑板或PVC板制作。4、标识牌尺寸如右方图示。,现场警示牌,现场警示镜、着装规范牌,常用禁止标志使用部位,常用警示标志使用部位,常用指示标志使用部位,C,xxxxxx建筑工程有限公司,第三篇施 工 现 场安 全 防 护,施 工 现 场 安 全 防 护,xxxxxx建筑工程有限公司,C1、色彩管理,1、安全帽的佩戴,说明：1、安全帽正中粘贴33厘米不干胶中建标，两边要同时有编号。2、安全帽颜色分为四种：红、白、黄、蓝；红色为上级领导和外来检查人员以及项目安全员使用；白色为普通管理人员使用；黄色为工人使用；蓝色为特殊工种使用。3、为便于施工现场管理，在安全帽边缘进行编号。项目部管理人员：编号为（A-XXX），施工一队编号为“B-XXX”，施工二队编号为“C-XXX”，水电队编号为“S-XXX”，钢结构编号为“G-XXX”，特种工编号为“-XXX”。,2、安全网的张挂、颜色的配置,C2、架设（脚手架）安全防护,说明：1、脚手架外侧满挂密目安全网，有条件的地区可采用蓝色密目安全网进行全封闭。2、脚手架钢管表面刷黄色油漆，剪刀撑和踢脚板表面刷红白相间警示色。3、每隔一组或两组剪刀撑设置 一道300mm高踢脚板，固定于立杆内侧。4、第一步脚手架外侧悬挂3号和4号提示牌。,1、外脚手架立面防护,说明：1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。中间 各道剪刀撑之间的距离不大于 15m。每道剪刀撑宽度不小于4跨，并不小于6m。斜杆与地面的倾角宜 在45-60度之间。2、高度在24m以上的双排脚手架应在 外侧立面整个长度和高度上连续设置剪刀撑。3、一字型、开口型双排架两断口必须 设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。,2、剪刀撑和斜向支撑,说明：1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范 要求。2、从第二层起，应每隔12米高设置一道硬质隔断防护，并在其中间部位张挂水平安全网。3、脚手板铺设时严禁出现探头板，脚手板端头应用4mm镀锌铁丝固定在小横杆上。4、拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近悬挂5号提示牌。提示牌每隔30米设置一处，每层每面不少于2处。,3、水平防护（主体施工阶段）,说明：1、安装及装修施工阶段，作业层满铺脚手板。2、安装及装修施工阶段，外脚手架竖向每隔12米必须满铺一层脚手板，并在中间层满兜一道水平安全网，安全网必须兜挂至建筑物结构。3、脚手板铺设时严禁探头板出现，脚 手板端头应用4mm镀锌铁丝固定在小横杆上。4、拉结点的杆件及扣件刷红色警戒色。并在拉结点附近悬挂5号提示牌。提示牌每隔30米设置一处，每层每面不少于2处。,4、水平防护（装修施工阶段）,说明1、落地式外脚手架底座底面标高宜高于自然地坪50mm。2、落地式外脚手架地基部分应垫平夯实。3、24米以下落地式外脚手架，在地基上沿外 脚手架长度方向铺设木枋；24米以上落地 式外脚手架，在地基上沿外脚手架长度方 向铺设50mm厚木脚手板。4、落地式外脚手架必须设置纵横向扫地杆。纵向扫地杆就采用直角扣件固定在距底座 上皮不大于200mm处的立杆上。横向扫地 杆亦就采用直用扣件固定在紧靠纵向扫地 杆下方的立杆上。,5、落地式脚手架基础（一）,说明：1、落地式外脚手架地基部分应垫平夯实，在地基上沿外脚手架长度方向设置5cm厚木脚手板。2、落地式外脚手架必须设置纵横扫地杆。纵向扫地杆就采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦就采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。,落地式脚手架基础（二）,说明：1、悬挑脚手架搭设前必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。2、悬挑脚手絮的悬挑粱必须选用不小于1 6号 的工字钢。楼层预埋20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。3、落于结构上的锚固段应是悬挑段的1.5倍且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。5、脚手架底部立杆内侧应设200mm高踢脚板。6、杆件搭设及防护同前述落地式外架。,6、悬挑式脚手架底座,悬挑工字钢端部固定方法,说明：1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。悬挑梁或悬挑架应积极采用型钢或定型桁架。2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。3、挑架立杆与悬桃型钢连接必须固定，防止滑移。,转角部位悬挑脚手架做法实例,悬挑架首层防护密封,外架连墙件的设置,说明：1附着式升降脚手架工程应按照建设部建筑施工附着式升降脚手架管理暂行规定(建建2000230号)的通知要求执行。2必须使用通过省级以上建设行政主管部门组织鉴定通过的产品，并由具有相应资质的单位实施。安装前，安装单位应请不少于5名专家组成的专家组对整体提升脚手架的没计方案进行沦证。3整体提升脚手架安装后，安装单位应进行自检。工程项目的建设单位代表、总监、施工单位和安装单位的技术负责人组成验收组，共同进行验收、签字，出具验收意见。4经过项目建设各方的共同验收合格，并按规定办理登记使用手续后方可使用。5每次升降前后，施工单位、安装单位、监理单位必须对安全装置、保险设施、提升系统进行全面检查，符合要求并履行签字手续后，方可作业使用。6附着式升降脚手架安装后应经法定检测部门检测合格颁发合格证书后方可使用。,7、附着式升降脚手架（一）,说明：1、架体结构 要使用经过备案的定型化厂家产品。其节点上的杆件应焊接或螺栓连接，两主要框架之间距离不得超过8m，其底部用定型的支撑框架连接，支撑框架的节点处的各杆件焊接或螺栓连接，主框架间脚手架立杆应支撑在支撑框架上，如用扣件式钢管脚手架，要遵守建筑施工扣件式钢管脚手架安全技术规范(JGJ30一2001)的规定。架体上悬臂不得大于架体高 度的1/3，且不能超过4.5m。2、防坠落、导向防倾斜装置 架体上必须设置防坠斜装置，防坠斜装置必须有两处以上与建筑连接，并不得设置在架体升降用的附着支撑上，且灵敏可靠。3、架体防护 架体外侧用密目式安全网做全封闭，临街工程的临街面应做硬质立面封闭，架体底部与建筑物间的空隙要用硬质防护封闭严密。4附着支撑 架体主框架要与其履盖的每个楼层进行连接，连接构件要经过设计计算，并与建筑物牢固连接。工作状态时，架体底部要有支托和斜拉等装置。,附着式升降脚手架（二）,8、悬挑防护棚,说明：1、悬挑防护棚必须制定专项方案，严格按照设计方案施工。2、防护棚悬挑材料及斜拉钢丝绳及钢管严禁与外架相连。3、钢丝绳张拉及连接必须按照相关规范执行。,悬挑防护棚,9、吊篮作业,说明：高处作业吊篮应符合高处作业吊篮安全规则(JGJ5027一1992)1、吊篮必须是取得特种设备产品制造许可证厂家生产的合格产品。2、吊篮出厂时必须有下列技术文件：产品合格证；安装、使用和维修保养说明书；安装图、易损件图、电气原理图及接线图、液压系统图等。3、吊篮必须有清晰、醒目、耐久的标牌。标牌上应写明产品名称、主要技术性能、制造日期、出厂编号、制造厂等。4、吊篮必须有设备租赁单位、起重设备安装单位等的资质证书、营业执照、安全生产许可证、检测合格证，且应向建设行政主管部门登记备案。必须经法定部门检测合格后方可使用。5、吊篮安装、拆除时必须编制专项方案，经审批程序后，严格按方案实施，实施过程中应划定安全警戒区并设监护人员。6、吊篮使用前应对提升器与平台连接处是否牢固、安全绳与安全锁连接是否可靠、动作是否正常、悬挂钢丝的节点是否牢靠、各部连接螺栓、销等是否松动、悬挂机构的结点和钢丝绳配重是否正常可靠及各种限位装置是否灵敏、可靠等进行检查、验收，并要加强日常的检查、维修与保养。7、吊篮操作人员必须是适合于高处作业并经过技术培训和考核合格的人员，且必须遵守安全操作规程。吊篮使用前，必须对操作人员进行安全技术交底，并且在使用过程中还应定期交底。吊篮上严禁两人以上同时进行作业，且操作人员必须将安全带系挂在安全保护绳上。,C3、高大模板支撑体系,说明：1、各项目开工之初，应熟悉施工图纸，找出存在高大模板工程的部位，针对每个部位编制方案，方案中必须有横板支架立杆平面图。2、钢管、扣件、可调支座等料具的材质必须认真检查只有经检测台格的周转料具方可投入使用，设计计算时应以实际检测数 据作为计算依据。3、高大摸板工程的施工方案由项目技术负责人组织编制，分公司工程、技术、质量、安全等部门审核，在对其计算过程复核后报公司总工程师批准，并存于公司技术部备案。4、审批后的方案实施前必须由项目技术负责人向施工人员交底（包括工长、质检员、安全员、班组长），并签字备案。,1、高大模板工程安全管理基本要求,说明：1、立柱接长必须采用对接扣件连接，严禁搭接，严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。2、在立柱底距地面150mm高处，沿纵横木平方向设扫地杆，在立杆顶端设置纵横向扫天杆。在扫地杆、扫天杆之间的高度均分为步距后，设置纵横向水平杆，并在顶部12步范围加密纵横向水平杆。3、当立柱高度超过5m时，应在立柱周围外侧和中间有结构柱的部位，按水平间距 69m、竖向间距23m与建筑结构设置一个连结点。,2、高大模板支撑架搭设要求,说明：1、满堂模板和共享空间模板支架立柱，在外侧周围应设由下至上的竖向连续剪刀撑，中间在纵横向应每隔10m左右设由下至上的竖向连续式剪刀撑。剪刀撑杆件的底端应与地面顶紧，夹角宜为4560 2、梁和板的立柱，其纵横向间距相等或成倍数。,3、高大模板剪刀撑搭设要求（一）,8米以下高支模示意图,说明：当建筑层高8米以上时，还应在纵横向相邻的两竖向连续式剪刀撑之间增加之字撑，在有水平剪刀撑的部位，应在每隔剪刀撑中间处增加一道水平剪刀撑。,高大模板剪刀撑搭设要求（二）,8米以上高支模示意图,说明：当建筑层高超过20米时，应将所有之字斜撑全部改为连续式剪刀撑。,高大模板剪刀撑搭设要求（三）,20米以上高支模示意图,4、大危险源告示牌,C4、钢结构施工安全防护,钢结构中安全平网的设置,外挑网防护示意图,外挑网防护俯视图,外挑网防护仰视图,钢结构作业平台防护搭设示意图,钢结构作业通道防护搭设示意图,说明：1、安全绳上所有钢丝绳必须符合圆股钢丝绳（GB1102）的要求（规定），并有产品合格证。2、钢丝横两端应固定在牢固可靠的骨架上。3、钢丝绳在结构上缠绕不得小于2圈，与构架棱角接触处应加衬垫。4、钢丝绳固定高度应为1.11.4m，且每2m应设一个固定支撑点。钢丝绳固定后弧垂为1030mm。5、手扶水平安全绳仅作为高出作业特殊情况下施工人员行走时保持人体重心平衡的扶绳，严禁做安全带悬挂点（挂钩点）使用。6、活动支架安装时，两支架的间距不得大于2m。应使用普通手动扳手紧固牢靠。7、活动栏杆上下不得悬挂重物或承受水平拉力。8、栏杆夹板应固定在凭证可靠的构件上，且夹合面应大于100mm100mm。9、活动支架应定期保养，丝扣加润滑油，以防止锈蚀。,钢结构安全绳、活动支架,C5、安全通道防护棚安全防护,说明：1、安全通道防护棚一般用钢管扣件搭设。2、防护棚长度根据建筑物坠落半径确定，一般为4米、6米两种，高度一般为4.5、6米。3、防护棚一般采用双层顶棚形式，顶层满铺50mm厚脚手板，两层板之间 应保持700mm间距。防护棚两侧搭设剪刀撑并满挂绿色密目安全网，有条件的地区可采用蓝色安全网进行封闭。4、防护棚两侧应搭设钢管立柱，在进 口处张挂安全警示标志牌和安全宣传标语，棚内悬挂6号和7号提示 牌（如右图所示）。,
