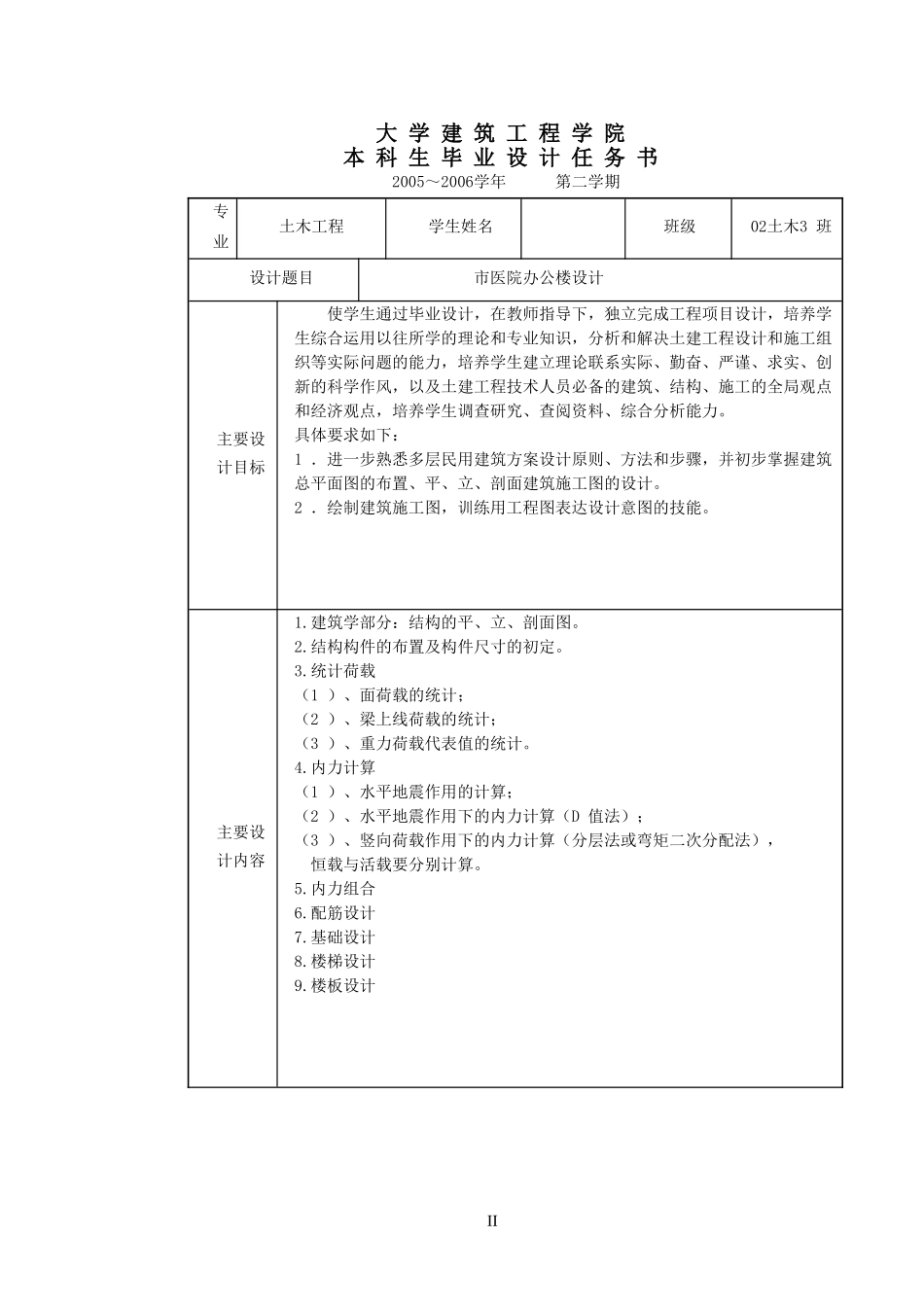

建筑工程学院 毕业设计说明书 设计题目： 市医院办公楼设计 专 业 ： 土木工程 班 级 ： 02土木3班 姓 名 ： 学 号 ： 指 导 教 师 ： 2006 年 6 月 15 日 XVI 大学建筑工程学院 本科生毕业设计任务书 2005～2006学年 第二学期 专业 土木工程 学生姓名 班级 02土木3班 设计题目 市医院办公楼设计 主要设 计目标 使学生通过毕业设计，在教师指导下，独立完成工程项目设计，培养学生综合运用以往所学的理论和专业知识，分析和解决土建工程设计和施工组织等实际问题的能力，培养学生建立理论联系实际、勤奋、严谨、求实、创新的科学作风，以及土建工程技术人员必备的建筑、结构、施工的全局观点和经济观点，培养学生调查研究、查阅资料、综合分析能力。 具体要求如下： 1．进一步熟悉多层民用建筑方案设计原则、方法和步骤，并初步掌握建筑总平面图的布置、平、立、剖面建筑施工图的设计。 2．绘制建筑施工图，训练用工程图表达设计意图的技能。 主要设 计内容 1.建筑学部分：结构的平、立、剖面图。 2.结构构件的布置及构件尺寸的初定。 3.统计荷载 （1）、面荷载的统计； （2）、梁上线荷载的统计； （3）、重力荷载代表值的统计。 4.内力计算 （1）、水平地震作用的计算； （2）、水平地震作用下的内力计算（D值法）； （3）、竖向荷载作用下的内力计算（分层法或弯矩二次分配法）， 恒载与活载要分别计算。 5.内力组合 6.配筋设计 7.基础设计 8.楼梯设计 9.楼板设计 设计方法 1．建筑基地：市区学院路。 2．主要功能：为框架结构综合楼设计，功能安排见方案图。 3．气象、水文、地质资料 温度：最热月平均25.4℃，最冷月平均－8.8℃。 最热日平均29.4℃，极端最高39.6℃。 ‚相对湿度：最热月平均78%，最冷月平均54%。 ƒ主导风向：夏季——东、东南向 冬季——西、西北向 „降水量：年平均——620毫米 年最大——951毫米 …最大降雪深度：190毫米 †最大冰冻深度：800毫米 ‡地震设防烈度：8度 ˆ地基承载力标准值：180KN/m2 4.设防烈度 8度；抗震等级 二级；场地类别 二类； 5.抗震设防类别 丙类；建筑物安全等级 二级。 6.场地土类型 中软场地土；最大冻结深度 0.6米； 7.地基承载力标准值 fk=160Kpa；持力层为粉质粘土。 8.耐久年限50年 说明书 的要求 1.计算书清晰工整； 2.至少有2篇外文翻译； 3.要有中英文摘要； 4.要列出参考文献。 5.编写设计说明书，内容包括设计依据；建筑学、结构方案；概述；主要经济指标和主要装饰做法及材料等。 图纸的 要求 建筑施工图及结构图： 总平面图 （1:500）； 各层平面图（1:100）； 屋顶平面图（1:100）； 立面图—正立面图、侧立面图（1:100）； 剖面图（1:100）； 楼梯详图—平面及剖面（1:50）； 卫生间大样图（1:50）； 结构平面布置图，不少于2张；（1：100） 框架配筋图；（立面1：50；截面1：20） 基础布置图及配筋图；(平面图1：100；详图1：30) 楼梯配筋图。（1：50） 主要参 考文献 [1] 建筑抗震设计规范GB50011-2001 [S].北京：中国建筑工业出版社，2002年.10月. [2] 混凝土结构设计规范GB50010-2002 [S].北京：中国建筑工业出版社，2002年.3月. [3] 建筑结构荷载规范GB50009-2001 [S].北京：中国建筑工业出版社，2002年.2月. [4] 建筑地基基础设计规范GB50007－2002 [S].北京：中国建筑工业出版社，2002年.3月. [5] 华北建筑构造通用图集88J 98J [S]. [6] 住宅设计规范GB50096－1999[S].北京：中国建筑工业出版社，1998年5.月. [7] 王萧等编.室内设计细部图集－门窗[M]. 北京：中国建筑工业出版社，2005年9.月. [8] 中国建筑工业出版社编制.土木建筑制图标准[M]. 北京：中国建筑工业出版社，1997年12.月. [9] 北京市、天津市、广州市建筑设计院，上海市民用建筑设计院联合编制.建筑构造图集[M]. 北京：中国建筑工业出版社，1989年.9月. [10] 朱炳寅，陈富生编著.建筑结构设计新规范综合应用手册[M]. 北京：中国建筑工业出版社，2004年.7月. 起止时间 自06年 3 月 20 日至6月 15日 指导教师签字： 年 月 日 系主任 意见 签字： 年 月 日 院长意见 签字： 年 月 日 注：任务书的具体内容可依据各系要求进行修正。另，学生所做毕业设计的工作的研究成果归河北理工大学所有，学生不能向第三方泄露有关成果内容和技术秘密。 建筑工程学院 本科毕业生毕业设计开题报告书 题　　目 市市医院办公楼设计 学生姓名 班级 02土木3班 学号 专　　业 土木工程 指导教师 姓名 职称 选题的意义及研究状况 使学生通过毕业设计，在老师指导下，独立完成工程项目设计，培养学生综合运用以往所学的理论和专业知识，分析和解决土建工程设计和施工组织等实际问题的能力，培养建立理论联系实际、勤奋、严谨、求实、创新的科学作风，以及土建工程技术人员必备的建筑、结构、施工的全局观点和经济观点，培养调查研究、查阅资料、综合分析能力。具体的要求如下：进一步熟悉多层民用建筑方案设计原则、方法和步骤，并初步掌握建筑总平面图的布置，平、立、剖面建筑施工图的设计；绘制建筑施工图，训练用工程图表达设计意图的技能。 主要研究内容：1.建筑设计部分：结构的平、立、剖面图 2.结构构件的布置及构件尺寸的初定。 3.统计荷载 4.内力计算5. 内力组合6.配筋设计 7.楼梯设计8.基础设计 总体安排和进度 3月20日：指导教师老师布置建筑部分毕业设计任务并借设计参考资料。 3月20日~ 4月18日：建筑方案设计，平面图、立面图、剖面并整理建筑说明。 4月19日： 指导教师老师布置结构部分毕业设计任务。 4月20日~ 4月29日：阅读和熟悉设计文件及资料、结构布置、荷载统计计算。 4月30日~ 5月30日：框架各部分计算及配筋，整理结构计算书并绘制结构图。 5月31日：施工指导教师王文秋老师布置施工部分毕业设计任务书。 6月1日~ 6月8日：统计施工工程量，按预算定额计算各施工段工期。 6月9日~ 6月13日：绘制施工平面图、进度表、整理施工部分计算书。 6月14日~ 月15日：准备毕业答辩。 主要参考文献 [1] 建筑抗震设计规范GB50011-2001 [S].北京：中国建筑工业出版社，2002年.10月. [2] 混凝土结构设计规范GB50010-2002 [S].北京：中国建筑工业出版社，2002年.3月. [3] 建筑结构荷载规范GB50009-2001 [S].北京：中国建筑工业出版社，2002年.2月. [4] 建筑地基基础设计规范GB50007－2002 [S].北京：中国建筑工业出版社，2002年.3月. [5] 华北建筑构造通用图集88J 98J [S]. [6] 住宅设计规范GB50096－1999[S].北京：中国建筑工业出版社，1998年5.月. [7] 王萧等编.室内设计细部图集－门窗[M]. 北京：中国建筑工业出版社，2005年9.月. [8] 中国建筑工业出版社编制.土木建筑制图标准[M]. 北京：中国建筑工业出版社，1997年12.月. [9] 北京市、天津市、广州市建筑设计院，上海市民用建筑设计院联合编制.建筑构造图集[M]. 北京：中国建筑工业出版社，1989年.9月. [10] 朱炳寅，陈富生编著.建筑结构设计新规范综合应用手册[M]. 北京：中国建筑工业出版社，2004年.7月. 指导教师意见 指导教师签名：　　　　　　　年　　月　　日 教研室意见 教研室主任签名：　　　　　　年　　月　　日 毕业设计领导小组意见 小组组长签名： 年 月 日 建筑工程学院 本科生毕业设计计划进程表 专业 土木工程 姓 名 合作者 本组成员 设计题目 唐山市市医院办公楼设计 时 间 工 作 内 容 完 成 情 况 3月20日 3月20日~ 4月18日 4月19日 4月20日~ 4月29日 4月30日~ 5月30日 5月31日 6月1日~ 6月8日 6月9日~ 6月13日 6月14日~ 月15日 指导教师老师布置建筑部分毕业设计任务并借设计参考资料。 建筑方案设计，平面图、立面图、剖面并整理建筑说明。 指导教师老师布置结构部分毕业设计任务。 阅读和熟悉设计文件及资料、结构布置、荷载统计计算。 框架各部分计算及配筋，整理结构计算书并绘制结构图。 施工指导教师老师布置施工部分毕业设计任务书。 统计施工工程量，按定额计算各施工段工期。 绘制施工平面图、进度表、整理计算书。 准备毕业答辩。 已完成 已完成 已完成 已完成 已完成 已完成 已完成 已完成 已完成 本人完成部分 说明书 2万字 论文 万字 图纸 18张， 折合1号图共 9 张 译文 说明书汉译英 共 万字 英译汉 共 1万单词 其他 指导教师签字： 建筑工程学院 本科生毕业设计成绩指导教师评分表 班级： 02土木3 班 ；学生姓名： 设计题目： 市 医 院 办 公 楼 设 计 评价内容 具 体 要 求 分值 评 分 A B C D E 调查论证 能独立查阅文献和从事其他调研；能正确翻译外文资料；能提出并较好地论述课题的实施方案；有收集、加工各种信息及获取新知识的能力。 10 10 9 8 7 ≤6 设计方案与技能 能正确选择设计方案，独立进行设计。 20 20 18 16 14 ≤12 分析与解决 问题的能力 能运用所学知识和技能去发现与解决实际问题；能正确处理相关数据；能对课题进行理论分析，得出有价值的结论。 20 20 18 16 14 ≤12 工作量及 工作态度 按期圆满完成规定的任务，工作量饱满，难度较大；工作努力，遵守纪律；工作作风严谨务实。 20 20 18 16 14 ≤12 设计质量 综述简练完整，有见解；立论正确，论述充分，结论严谨合理；实验正确，分析处理科学；文字通顺，技术用语准确，符号统一，编号齐全，书写工整规范，图表完备、整洁、正确；论文结果有应用价值。 20 20 18 16 14 ≤12 创新 工作中有创新意识； 对前人工作有改进或突破，或有独特见解。 10 10 9 8 7 ≤6 总分 总分×30% 指导教师评语： 指导教师签名： ； 年 月 日 注：不同的专业对毕业设计有不同的侧重点，本表仅供参考，各专业可依据实际情况自行制定相应的指标体系。 建筑工程学院 本科生毕业设计成绩评阅人评分表 班级： 02土木3班 ；学生姓名 设计题目： 医 院 办 公 楼 设 计 评价内容 具 体 要 求 分值 评 分 A B C D E 翻译资料 综述材料 查阅文献有一定广泛性；翻译外文资料质量较好；有综合归纳资料的能力和自己见解。 15 15 13 11 9 ≤7 论文质量 综述简练完整，有见解；立论正确，论述充分，结论严谨合理；实验正确，分析处理科学；文字通顺，技术用语准确，符号统一，编号齐全，书写工整规范，图表完备、整洁、正确；论文结果有应用价值。 50 50 45 40 35 ≤30 工作量、难度 工作量饱满，难度较大。 25 25 23 21 19 ≤17 创新 对前人工作有改进或突破，或有独特见解。 10 10 9 8 7 ≤6 总分 总分×30% 评阅人评语： 评阅人签名： ； 年 月 日 注：不同的专业对毕业设计有不同的侧重点，本表仅供参考，各专业可依据实际情况自行制定相应的指标体系。 建筑工程学院 本科生毕业设计答辩成绩评分表 班级 02土木3班 学生姓名 评价内容 具 体 要 求 分值 评 分 A B C D E 报告内容 思路清晰；语言表达准确，概念清楚，论点正确；实验方法科学，分析归纳合理；结论严谨；论文结果有应用价值。 50 50 45 40 35 ≤30 创 新 对前人工作有改进或突破，或有独特见解。 10 10 9 8 7 ≤6 答 辩 回答问题有理论根据，基本概念清楚。主要问题回答准确、有深度。 30 30 27 24 21 ≤18 报告时间 符合要求。 10 10 9 8 7 ≤6 总 分 总分×40% 答 辩 小 组 提 出 问 题 答 辩 小 组 评 语 答辩小组签字： 年 月 日 注：不同的专业对毕业设计有不同的侧重点，本表仅供参考，各专业可依据实际情况自行制定相应的指标体系。 建筑工程学院 本科生毕业设计成绩总评表 学院： 建筑工程学院 班级： 02土木3班 学生姓名 设计总成绩 设计题目 医 院 办 公 楼 设 计 指导教师评定成绩 评阅人评定成绩 答辩成绩 答 辩 委 员 会 评 语 答辩委员会主任签字： 年 月 日 注：设计总成绩=指导教师评定成绩（30%）＋评阅人评定成绩（30%）＋答辩成绩（40%） 河 北 理 工 大 学 学 士 学 位 论 文 摘 要 本工程为市医院办公楼设计，该楼为五层，总高19.2米，总建筑面积为4000m2。本设计依据设计要求和原始资料，运用力学钢筋混凝土、结构力学基本原理及土力学和对材料性质的深刻了解，遵守设计规则，保证建筑结构合理，所有材料的质量和强度合格，工艺良好。 本建筑设计分为三部分：建筑设计、结构设计、施工组织设计。 建筑设计采取积极措施来增强建筑物的外表强度和坚固性，给人以心理上的安全感。另外，还要有艺术的美感，要有时代气息。 结构体系是钢筋混凝土框架结构，用砌块做填充墙。结构设计是使结构物得到足够的强度、刚度和韧性的过程。结构体系选择后，进行荷载分析和强度分析，同时考虑与建筑经济学的关系，把材料制做安装所需成本、所用时间，以及结构使用期间的维修联系起来。 施工组织设计：科学的依据分项工程，流水施工的方法，合理安排施顺序，注意安全措施，力求经济效益。 关键词：建筑, 结构, 施工组织 Abstract This is a science and research building project located in Tang Shan city, There are five storys in the building.The general height is 19.2m and building area is4000 square meters.The design is based on the design requirements, original information, application of mechanics RC, basic principles of structural mechanic, soil mechanics and well knowing material quality, obeying rules of design, ensuring the structures of architecture reasonable, and the quality and intensity of all materials are qualified, and the techniques are the same. This architecture design is divided into three parts: architecture design, structural design, and construction organization schedule. Architecture design will adopt available measures to increase constructions’ surface intensity and firmness. It will also give people safe felling on psychological. On the other hand it should be combined with art and the time at present. Structural design is a process of making construction structures get enough intensity, stiffness and toughness. After structural system is chosen, carrying out the analysis of load and intensity, at mean time taking into account the associated relation with building economics, combining the time and cost of materials fabricating and fixing, and the maintenance of structure during operation and use period. Construction organization schedule: according to scientific subdivision works, continuous construction methods, reasonable arranging construction orders, paying attention to safe measures, and ensure to obtain economic benefit. Key Words：architecture, structur, construction organization 目 录 第一章 综述（绪论）----------------------------------------------------------------------1 1.1综述---------------------------------------------------------------------------------------1 1.2工程概况---------------------------------------------------------------------------------1 1.3地质条件---------------------------------------------------------------------------------2 1.4设计资料---------------------------------------------------------------------------------2 第二章 建筑部分设计----------------------------------------------------------------------3 2.1总平面设计------------------------------------------------------------------------------3 2.2平面设计---------------------------------------------------------------------------------3 2.3立面设计---------------------------------------------------------------------------------4 2.4剖面设计---------------------------------------------------------------------------------4 2.5建筑构造设计---------------------------------------------------------------------------5 第三章 结构部分设计----------------------------------------------------------------------6 3.1荷载统计---------------------------------------------------------------------------------6 3.2水平荷载作用下内力计算------------------------------------------------------------9 3.3竖向荷载作用下内力分析------------------------------------------------------------15 3.4内力组合---------------------------------------------------------------------------------26 3.5截面设计---------------------------------------------------------------------------------36 3.6楼板设计---------------------------------------------------------------------------------44 3.7楼梯设计---------------------------------------------------------------------------------47 3.8基础设计---------------------------------------------------------------------------------49 3.9雨篷设计---------------------------------------------------------------------------------53 第四章 施工组织部分设计----------------------------------------------------------------58 4.1工程概况---------------------------------------------------------------------------------58 4.2施工部署----------------------------------------------------------------------------------64 4.3施工准备工作---------------------------------------------------------------------------65 4.4主要施工方法---------------------------------------------------------------------------67 4.5质量安全措施---------------------------------------------------------------------------74 体会--------------------------------------------------------------------------------------------76 致谢--------------------------------------------------------------------------------------------77 参考文献---------------------------------------------------------78 英文翻译---------------------------------------------------------79 河 北 理 工 大 学 学 士 学 位 论 文 第一章 绪 论 1.1综述 根据设计材料提供场地的地质条件及所在地区的抗震烈度，确定出拟建筑物的抗震等级二级。建筑物的设计过程包括建筑设计和结构设计梁部分。 建筑设计部分：综合了几个方案的优点，考虑可影响建筑的各种因素，采用了既能满足现代化教学的多方面要求，又较经济、实用、美观的方案。 结构设计部分：分别从结构的体系选择、结构总体的布置、楼屋盖的结构方案及基础方案的选择等多方面进行了论述。 结构计算大致分为以下几个步骤： 荷载统计：荷载统计是在初选截面的基础上进行的，其计算过程是按从上到下的顺序进行的，荷载的取值按各层房间的使用功能及位置的不同，查荷载规范确定。 按建筑方案中的平立剖面设计 ，选定计算见图，并初选柱截面。 框架变形验算：验算了框架在水平地震作用下横向变形。此过程中，采用了定点未依法计算结构的自震周期，按底部建立发球建立并考虑了定点附加水平地震作用。 横向框架的内力分析：分别分析了横向框架在水平地震作用技术向荷载作用下的内力，用弯矩二次分配法计算梁端、柱端弯矩。 内力组合：对恒载、活载及地震荷载进行组合，造出最不利内里，并以此为依据对框架梁、柱进行截面设计。 板的设计： 用弹性理论进行计算。 楼梯设计： 采用板式楼梯。 设计成果： 平面图、立面图、剖面图、楼梯平剖面一张，楼屋盖的结构布置、配筋图、基础平剖面施工图及建筑总说明和结构总说明等。 此外，本设计采用了AutoCAD、PK、PM等软件的应用 1.2工程概况 本工程为唐山市医院办公楼，其位置详见总平面图。拟建办公楼为五层，其采用框架结构,底层层高3.9米，2-4层层高3.3米,5层层高4.2米。总高19.2米,建筑面积为4000m2左右。其主要用途为办公所用,其中一层设置门厅，值班室，接待室，仪器室,资料室,开水房,楼梯，卫生间，其余为办公室。二层设档案室，休息室,楼梯，卫生间，其余为办公室。五层设院长室,副院长室,后勤部,人力资源部,会议事，卫生间，其余为库房。 工程所在地：唐山市市区。地基承载力特征值fak 按160Kpa 设计。 设计使用年限：50年。 抗震设防：抗震设防烈度8度，设计承载力特征值为0.15g，设计地震第一组。 1. 3地质条件: 第一层：杂填土，层厚0.5m，r=18KN/m3 第二层：粉沙，稍湿，中密，r=18KN/m3 ，无地下水 1. 4设计资料 1、设防烈度8度；抗震等级 二级；场地类别 二类；抗震设防类别 丙类；建筑物安全等级 二级。 2、场地土类型 中软场地土；最大冻结深度 0.6米；地基承载力标准值 fk=160kpa ；持力层为粉质粘土。 3、参考资料：《建筑抗震设计规范》；《混凝土结构设计规范》；《建筑结构荷载规程》；《建筑地基基础设计规程》；抗震构造图集 （97G329）。 第二章 建筑部分设计 2.1总平面设计 本工程为市医院五层办公楼，其采用框架结构,底层层高3.9米，2-4层层高3.3米,5层层高4.2米。总高19.2米,位于唐山市区。总建筑面积约为4000m2 左右。 在建筑设计过程中兼顾安全，适用，经济，美观四个原则，并依据建筑设计资料集进行详细说明。总平面设计要求综合总体规划，基地环境等具体条件合理分区，妥善解决平面各组成部分之间的相互关系，选择合适的交通联系方式。并且简捷明快，管理方便，满足人在心理，视觉和其它各种使用上的要求，按照建筑性质，规划和基地，确定平面形式，使布局紧凑，节约用地，并且为立面设计创造有利条件，考虑合理性及经济。 见建筑施工图。 2.2 平面设计 建筑平面是建筑在水平方向房间各部分的组合关系。本设计中，考虑各房间的使用要求以及合理性不止，综合建筑物框架结构特点，初步确定柱网的布置。 2.2.1交通联系部分的设计 交通联系部分是人流通行和集散不可缺少的内容，这部分设计的主要内容有： （1） 交通路线简捷，明快，联系方便。 （2） 人流通畅，紧急疏散时迅速安全。 （3） 满足一定的采光和通风要求。 （4） 力求节省交通面积，同时应考虑空间处理等问题。 结合本建筑的具体要求，设置以下交通联系部分： 1、 走廊——水平交通 本设计中走廊为宽2.4m内走廊,在建筑物中延长向布置,同时满足功能使用要求和防火疏散规定。 2、 楼梯——垂直交通 楼梯设计主要依据使用要求和人流通行情况确定梯段宽度和休息平台的宽度，选择适当的楼梯形式，考虑整幢建筑的楼梯数量，以及楼梯间的平面位置和空间组合。 楼梯的位置应布置均匀，导向明确，显明易找，因考虑到建筑面积不大，房间少，故在建筑物中间布置一双跑式楼梯，以便满足行走和防火要求。楼梯踏步为150mm×300mm，梯段宽度为2.00m，休息平台板宽底层为2.4m，其他层为2.7m。 2.2.2卫生间的平面设计 卫生间在满足设备布置及人体活动要求的前提下，力求布置紧凑，节约面积，使管道集中，并尽可能有自然采光和通风条件。 根据本建筑设计的类型和使用的人数，每层在建筑物的中间部分设男、女厕所各一间。 平面的组合形式详见建筑施工图。 2.3立面设计 建筑立面设计是满足房屋使用要求和技术经济条件的前提下，运用建筑物造型和里面构图的一些规律，紧密结合平面布置，剖面的内部空间组合条件而进行设计。联系建筑平面及剖面建筑体型组合，运用建筑形式美的一些基本规律，使他在满足使用要求的前提下，适应环境条件，符合美学的基本规律，也更加富有现代气息和艺术的感觉。本设计中，外立面上采用大面积的铝合金门窗，充分显示框架结构中，框架的特点。外墙采用乳白色面砖贴面。 建筑物室内地坪和室外地坪相差600mm，设四个台阶:150mm×300mm 。 建筑立面效果见建筑施工图。 2.4剖面设计 建筑剖面图是表示建筑物在垂直方向房屋各部分的组合关系，剖面设计主要分析建筑物各部分应有的高度，建筑物的层数，空间的组合和利用，以及在建筑物剖面中的结构和构造的关系等。 2.4.1层数的确定 根据建筑物的使用要求，城市规划要求，进而确定大楼为五层建筑物。 2.4.2层高的确定 根据使用要求，采光、通风、感观和模数，确定第一层层高为3.9m， 第二、三、四层层高为3.3 m，顶层层高为4.2m,设女儿墙为1.2m。 2.4.3室内外高差 为防止室外雨水倒流入室内及建筑物沉降使室内地坪标高过低，同时也增强了建筑物的立面效果，故取室内外高差600mm。 见建筑施工图。 2.5建筑构造设计 2.5.1墙体 墙体的厚度应满足强度、稳定性，保温隔热、防火隔音等方面的要求，结合设计资料，统一取外墙为300mm厚，内墙为200mm厚，采用外墙空心砖，内墙砌体填充。 2.5.2屋面结构 该层面上设女儿墙，且为上人屋面。四屋面防水及排水 采用柔性防水，屋面用细石砼保护，防水采用改性油毡（SBS）防水。屋面排水采用有组织排水，即屋面雨水顺坡流入雨水管，再散水流入排沟。 屋面泛水做法： 将油毡直接引申到墙面，并在墙面上做水泥沙浆滴水线，泛水的高度取250mm，它满足大于150mm的规范要求。 2.5. 3雨水口构造 雨水口是屋面雨水汇集并排出至落水管的关键部位，构造上要求排水通畅，防止渗漏和堵塞。雨水口四周须铺一层油毡，并铺到漏斗口内，用沥青胶贴牢。采用铸铁漏斗形的定型件
