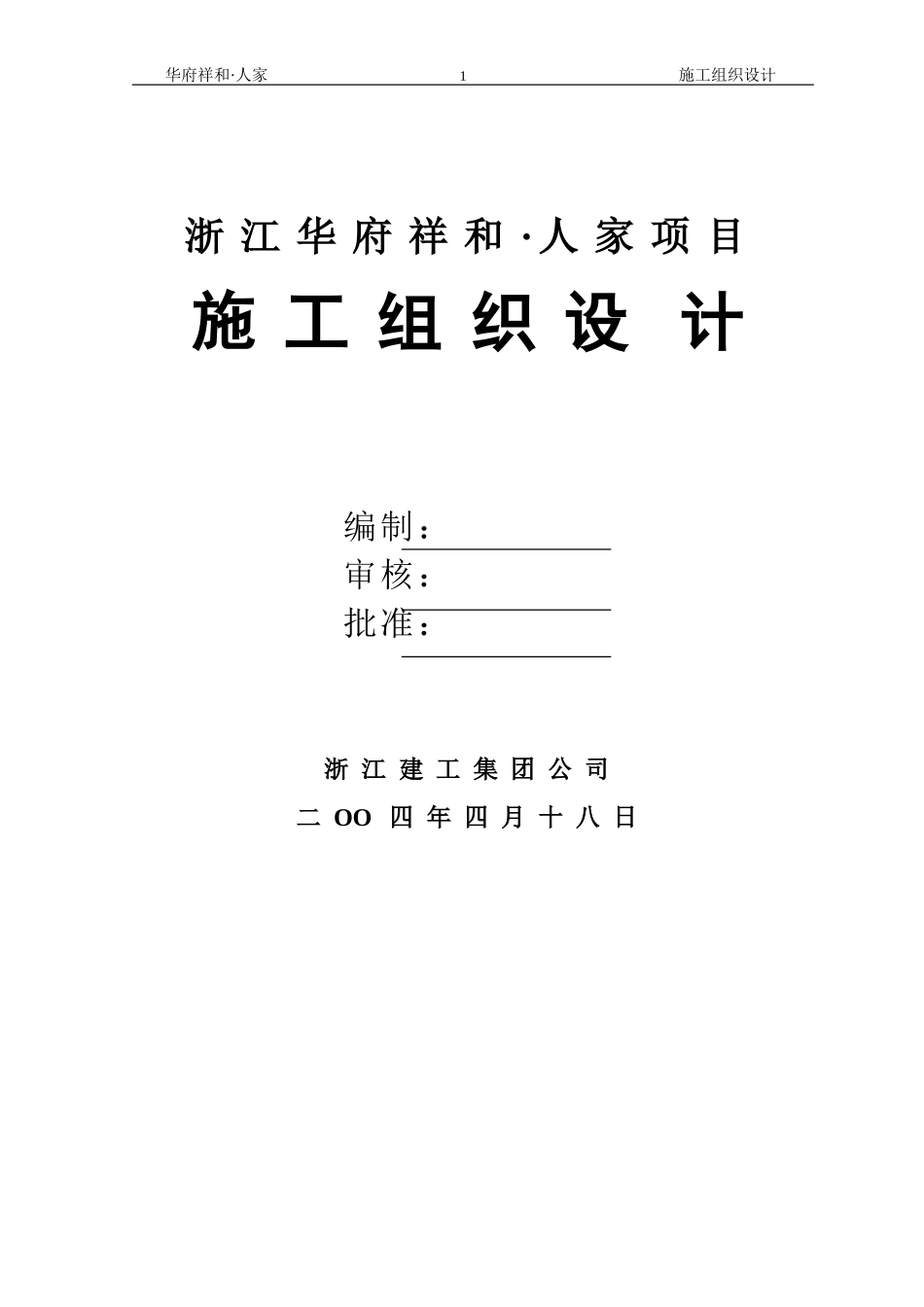

华府祥和·人家 113 施工组织设计 浙江华府祥和·人家项目 施工组织设计 编制： 审核： 批准： 浙江建工集团公司 二OO四年四月十八日 目 录 第一章 编制依据………………………………………………………………… 1 第二章 工程概况………………………………………………………………… 3 第三章 目标……………………………………………………………………… 5 第四章 施工部署 …………………………………………………………………6 第五章 施工准备………………………………………………………………… 9 第六章 施工测量………………………………………………………………… 14 第七章 桩基础工程施工方法…………………………………………………… 18 第八章 地下室主要施工方法…………………………………………………… 31 第九章 主体工程主要施工方法…………………………………………………46 第十章 屋面工程主要施工方法…………………………………………………49 第十一章 主要装饰工程施工方法…………………………………………51 第十二章 安装工程施工方法 ……………………………………………59 第十三章 外脚手架工程 ………………………………………………… 70 第十四章 主要施工管理措施 …………………………………………… 72 第十五章 主要技术组织保证措施 ……………………………………… 73 第十六章 保证工程质量措施 …………………………………………… 82 第十七章 施工进度及工期保证措施 …………………………………… 92 第十八章 杭州市“双标化”工地技术措施 …………………………… 95 第十九章 安全生产和文明施工的保证措施 …………………………… 99 第二十章 工地机电安全技术措施 ……………………………………… 102 第二十一章 消防安全保证措施………………………………………………103 第二十二章 季节性施工技术措施……………………………………………104 第二十三章 施工现场的配合协调工作………………………………………109 第二十四章 本工程施工中可能发生的问题和解决方法……………………111 第二十五章 服务措施…………………………………………………………114 附件1：施工计划进度表、劳动力动态曲线图 …………………………………115 附件2：施工进度网络计划图 ……………………………………………………116 附件3：桩基工程施工网络计划图………………………………………………117 附件4：总平面布置图……………………………………………………………118 施 工 组 织 设 计 第一章 编制依据 1、本施工组织设计编制的目的是：为浙江华府祥和·人家工程施工阶段提供较为完整的技术文件，指导本工程优质、高速、安全、文明地施工。 2、本施工组织设计的编制依据： 本施工组织设计依据下述规范、文件编制： 1、《建筑桩基技术规范》（JGJ94-94） 2、《建筑地基基础工程施工质量验收规范》（GBJ50202-2002） 3、《土方与爆破工程施工及验收规范》（GBJ201-83） 4、《建筑基坑支护技术规程》（JGJ120-99） 5、《地下防水工程施工质量验收规范》（GB50208-2002） 6、《地下工程防水技术规范》（GB50108-2001） 7、《混凝土结构工程施工质量验收规范》（GB50204-2002） 8、《钢筋焊接及验收规程》（JGJ18-96） 9、《砌体工程施工质量验收规范》（GBJ50203-2002） 10、《屋面工程质量验收规范》（GB50207-2002） 11、《建筑装饰装修工程施工质量验收规范》（GB50210-2001） 12、《建筑地面工程施工质量验收规范》（GB50209-2002） 13、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002） 14、《建筑电气工程施工质量验收规范》（GB50303-2002） 15、《建筑施工安全检查标准》（JGJ59-99） 16、《建筑施工高处作业安全技术规范》（JGJ80-91） 17、《建筑机械使用安全技术规范》（JGJ33-2001） 18、《施工现场临时用电安全技术规范》（JGJ46-88） 19、《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001） 20、《组织钢模板技术规范》（GB50214-2001） 21、《混凝土强度检验评定标准》（GBJ107-87） 22、《建筑安装工程质量检验评定统一标准》（GBJ300-2001） 23、《塔式起重机操作规程》（ZBJ80012-89） 24、《全国建筑安装工程统一劳动定额》（浙江省补充劳动定额） 25、浙江省杭州市建设委员会颁发的有关建筑施工规程、安全、消防、质量等文件。 26、浙江省建工集团颁发的有关建筑施工规程、安全、消防、质量等文件。 27、本公司ISO质量体系《质量手册》、《程序文件》、《技术标准》。 28、浙江省工业设计研究院提供的设计图纸。 29、地质报告 第二章 工程概况 华府祥和·人家住宅工程项目位于下城区灯塔草场，东临规划新建的灯塔路，南临国泰路，西临回龙港，北临永安路。 工程由三江房地产开发公司投资，地质堪察由浙江省工业设计院堪察分院，土建设计由浙江工业设计院设计。工程为框架结构，使用年限为50年。工程总建筑面积为106000㎡，分10单体工程，其中一期南区块1～4＃楼地下室全连通，平战结合六级人防汽车库和自行车库，总建筑面积为13795㎡，泊车位232辆。战时分隔成四个隐蔽人防单元和四个物资人防单元，共计八个区域。 地上建筑主楼屋顶高度为34.50m，地下室层高为3.30～3.80m不等。±0.000线相当于黄海标高5.60m，其中4＃楼设计时已经综合考虑，将±0.000线上抬0.900m，避免各种安装管道进入地下室范围影响各项使用功能。 本工程一期工程基础设计采用预应力混凝土（PC）管桩，根据承载力分别采用PC-AB500（100）和PC-AB550（110），图集号为（2002浙G22）。 设计φ500管桩单桩极限承载力标准值为3460KN；φ550管桩单桩极限承载力标准值为3800KN。设计有效桩长约32m，具体在管桩施工按试打确定的控制参数进行施打，以桩长控制为副，以贯入度控制为主，既最后十击的贯入度不大于5cm为准。 本工程管桩桩端持力层为8－2强风化英安石，桩极限端阻力标准值9000Kpa，桩尖进入持力层不小于2d（d为桩径）。 因本工程桩基局部为群桩，施工前应编制好施工组织设计及施工方案，以减少挤土现象，施工过程中应注意观测已打的桩是否有隆起或发生偏位，应作好详细记录。建议采用跳打及部份取土等施工方法。施工时应注意减少对周围道路，城市管线及已建建筑的影响。 第三章 目标 第一节 质量目标 本工程作为我公司2004~2005跨年度的工程项目，我公司将按投标书中的各项承诺，组织强有力的项目管理领导班子，发扬踏踏实实的工作作风，确保所有单位工程一次性验收合格，准时交付使用。 第二节　安全生产、文明施工目标 在工程施工过程中实行“文明施工、标化管理”，我们将结合本工程的特点，推行本工程的形象策划，总结公司近年来施工的经验，综合实际情况、合理布置生活区与作业施工区。制作加工场地和施工道路采用混凝土地面或沥青路面，周围局部地方种植绿色植物和花草，创造优雅的施工作业环境，实行工厂化、军事化、园林化的管理模式，确保创建“杭州市双标化工地”。 第三节　　工期目标 我们将按投标书中的承诺，合理安排人员、材料、机械，确保在450日历天内完成本项目的工程施工任务。 第四章 施工部署 第一节 项目管理 1、建立完善的管理体制 根据该工程的使用功能、结构特点、现场条件、工期状况，要确保高速、优质地完成浙江华府祥和·人家工程，公司将挑选优秀的项目管理人员，成立浙江华府祥和·人家项目经理部。由公司一级项目经理 同志任项目经理；并组织具有强烈创优意识、有高层、小高层住宅施工管理经验、特别是创过“西湖杯”工程的施工管理人员，在公司工程部、质安部等各部门的对口领导下，按照本公司质量管理体系的要求全面对本工程进行有效管理。 2、组建优秀的管理班组 （1）项目部内将在施工现场设立技术管理科、材料科、质量科、安全科、预算科和行政科等六个职能部门，并设二个相互间独立的施工管理科，做到统分结合，在项目经理和公司对口部门领导下开展工作，以保障工程的顺利进行。 （2）针对工程量大、结构复杂的特点，本公司对项目部人员将作合理配备，设项目经理一名、项目副经理二至三名，项目总工程师一名。技术管理科设技术管理人员三至四名，材料科设材料采购保管人员五至六名，质量科设质量员三名，安全科设安全员三名，预算科设预算员三名，每个施工管理科设土建施工员三至五名、安装施工员一名，观砌三至五名。行政科设行政管理人员三到四名。 项目管理网络见下页。 第二节 施工工期 为了尽快建成本工程，根据本工程的特点，结合项目施工班子的实际施工能力以及施工现场所处环境的实际情况，本工程计划施工工期为350个工作日。 项 目 管 理 网 络　　　　 项 目 经 理 项目总工程师 技术管理科 质量科 安全科 材料科 预算科 施工管理科 施工管理科 项 目 副 经 理 行政科 钢 筋 班 砼 工 班 架 子 班 泥工 班 装饰 班 木 工班 安装 班 钢 筋 班 砼 工 班 架 子 班 泥工 班 装饰 班 木 工班 安装 班 保卫 后勤 机修 第三节 施工部署 1、施工顺序 根据工期要求结合现场实际情况和工程结构特点，遵循先地下后地上、先深后浅、先土建后安装、先结构后装修的原则进行。 由于该工程1~4#楼地下室为联体工程，严重制约了整个标段的施工道路畅通和场地机械及工程材料堆放的布置，且地下室的建筑面积较大和基础施工相对较复杂，基础埋深深浅不一，电梯基坑范围基础较深等原因，给地下室基础胎模施工带来极大的不利因素，所以地下室胎模施工时，根据标高情况，合理调整作业顺序 ，确保地下室桩基（包括围护桩和工程桩）得到有效保护，为各幢楼施工提供了一个良好的施工环境。 各幢号楼划分施工作业区段，各区段平行作业，各区段内采用流水作业施工。 各幢号楼的基本作业顺序如下： 打桩工程→基坑挖土、围护→地下室工程→主体结构→装饰工程。 管道预埋及安装工作与结构施工同步穿插施工。 2、平面布置 （1）本工程实行封闭式施工管理，因目前灯塔路道路施工未完成，因此在桩基施工阶段现场，南侧设工地主入口，并在西南侧设辅助入口，以确保施工各阶段的道路畅通。 （2）根据现场踏勘，受现场场地少的制约，临时设施利用本工地西面回龙港边绿化带用地集中搭设生活区和办公区，生活区与施工区用围墙分隔。钢筋加工、制作及模板加工区根据施工作业区段的划分相对集中布置。材料堆场按各作业区段和各幢号楼就近布置。 （3）作业区段的划分 1~4#楼的地下室按后浇带分成八个区域施工；具体从南向北按工程及进展情况。 第五章 施工准备 第一节 临时设施 1、根据总体部署，具体各临时设施面积如下： 序号 临时设施 面积（m2） 序号 临时设施 面积（m2） 1 办公室、会议室 390 5 浴厕及服务房 150 2 职工宿舍 1080 6 电脑室 10 3 职工活动室 100 7 工具仓库间 300 4 食堂、餐厅 120 8 钢筋、木工加工棚 150 2、临时设施生活区和办公区布置在场地西面回龙港边绿化带上，从总图和现场实际情况，西面约有22M的空地，由于整个施工现场没有其它的地方可供临设搭设，决定在东面搭两排宿舍及办公楼，具体布置详见施工现场平面布置图。 3、施工现场在东西两面设两条南北向施工主干道，同时在桩基础施工阶段，在绿化带以东基坑以西设施工辅助干道，在各幢号楼及地下室之间，设东西向的施工道路，保证材料、机械设备有序进场和堆放。 4、配电房将根据现场供电的实际情况设置，保证供电到位并尽量减少线路损耗。具体布置详施工现场临时用电施工组织设计。 5、施工现场小型器具及材料仓库分南北两区段设置。 6、施工现场具体布置详施工现场总平面布置图。 第二节 主要施工机械配备 根据本工程特点及工期要求，按总体施工部署，地下室、基础、混凝土、钢筋量大，故需配备7台塔吊，人货两用施工电梯4台，货用井架6台，砼搅拌机3~5台，砂浆拌和机10台，钢筋加工设备6套，模板加工设备5套等。 泵类机械若干，电焊机械3组。做好施工机械的进场计划，在工程需要时机械能及时到位。同时，对规定的特种机械，要持有合格证和准用许可证。对分包工种所用机械要集中进行管理，并对其进场的机械设备进行必要的检查，确保工程施工顺利进行。 进场主要施工机械及进场计划详下页“施工机械配备计划”。 施 工 机 械 配 备 计 划 序号 机械名称 型 号 产 地 数 量 功率 进退场 时 间 1 静压桩机 YZY-500 2 125×2＝250KW 主楼桩基施工 2 柴油锤桩机 60 6 6×30KW=180KW 主楼桩基施工 3 搅拌桩机 2 2×30KW=60KW 地下室围护 4 塔 吊 TQ63 5 4×50KW=200KW 基础主体施工 5 塔 吊 TQ40 2 4×40KW=160KW 基础主体施工 6 施工电梯 SC100/100 4 4×30KW=120KW 主体、装修 7 物料提升机 3.8×1.5 6 6×7.5KW=45KW 主体、装修 8 钢筋机械组 6 6×10=60KW 结构阶段 9 搅拌机械组 10 10×10=100KW 装修阶段 10 电焊机组 3 3×200KVA=600KVA 11 振动器组 30 30×3=90KW 结构阶段 12 水 泵 污水泵 20 50KW 基础阶段 潜水泵 10 20KW 13 多级水泵 扬程100M 8 60KW 结构、装修 木工机械组 5 5×5KW=25KW 结构阶段 注：桩基施工阶段最高用电容量：650KW，基础及主体施工阶段最高用电容量：600KW，装饰施工阶段用电量：300KW。平均用电容量：550千瓦。 第三节　技术准备 组织技术力量对图纸进行审阅，熟悉施工图纸，编制施工组织设计和专项施工方案，为今后顺利施工作出指导性的部署。同时对施工图中存在的问题进行摘录整理，以便在图纸会审时解决施工图中存在的问题。 收集施工所用的各种技术资料和规范及图集。 落实施工仪器设备并作好检测，保证仪器设备及时到位并有效。 落实检测单位并按要求进行见证检测。 对工程所用的新材料，使用的新工艺进行论证。 第三节 劳动力配备 根据施工内容和合同工期考虑，总平均人数700人，施工高峰时劳动力达1000人左右，其中电工、电焊工、架子工、起重工等特殊工种均要求持证上岗。 组织并落实各施工班组，要求施工班组有适当的规模，在工程需要时能够组织足够的劳动力。同时，在组织施工班组和人员时，要对其时行考察，确保技术过关、勇于攻关的班组和人员进场施工。 劳动力配备计划表 序号 工 种 平均人数 使用阶段 1 泥工 120 基础、主体 2 钢筋工 300 基础、主体 3 木工 300 基础、主体、装饰 4 混凝土工 80 基础、主体 5 架子工 80 主体、装修 6 电焊工 10 主体、装修 7 机电维修工 10 基础、主体、装修 8 机操工 20 主体、装修 9 普工 100 基础、主体、装修 第四节 施工用电 1、现场用电包括动力用电和照明用电两种，根据下列各点考虑确定总用电量： （1）全工地所使用的机械动力设备，其它电气工具及照明用电的数量； （2）施工总进度计划中施工高峰阶段同时用电的机械设备最高数量； （3）各种机械设备在工程中需要的情况。 施工用电按《建设施工安全检查标准》（JGJ59-99）及《施工现场临时用电安全技术规范》（JGJ46-88）进行全面布置。根据上述统计，计算负荷或供电设备总容量S（取一般）：电机K1=0.7，电焊机K2=0.6，室内照明K3=0.8，cosφ=0.7，室外照明K4=1.0。 桩基施工阶段：电机∑P1=650Kw，电焊机∑S2=100KVA，室内外照明S4=80KW。 所以：S1=1.1×(K1×∑Pi/cosφ+K2S2+K3S3) =1.1×(0.7×650÷0.7+0.6×100+0.8×80) =862KVA 考虑桩基施工阶段的用电负荷可能增加，现场需配置2台315KVA变压器。 现场业主提供315KVA变压器二台，在桩基施工阶段，设备的用电量大，同期系数高，现有的用电将难以保证桩基施工阶段的用电负荷，且目前杭州市区用电紧张，政府发布用电等级，并要求施工工地适时让电于民，并有可能进行拉闸断电。为此，为保证工期与工程施工的连续性，我们在现场拟配置3台150KW的柴油发电机（购机费用要求由承担），以确保施工各阶段能正常进行，保证工期按时完成。 根据现场的实际用电情况将编制详细的施工临时用电组织设计。 第五节 施工用水 现场用水包括机械用水、生活用水、消防用水三种，确定总用水量根据以下各点考虑： （1）整个工地的机械设备每小时的耗水量，每台施工机械的最高施工消耗水的水量； （2）根据生活区内的用水点和总的施工人数，根据实际的厕所用水和食堂用水和盥洗室用水等，确定实际的生活用水； （3）根据施工现场的需要，在每层的楼层内均设有消防水出口，在本工房、宿舍、办公等生活区内均须设置消火栓或消防出口，再确定实际的供水的水量； （4）根据总的机械、生活、消防等用水量。再查施工组织技术指针表来确定需要多少的施工用水管径。 目前，业主已将施工用水接至东南角，我们将用φ150镀锌管接至我施工现场，再根据场地布置，在施工现场分路布置，接至各用水点。 第六章 施工测量 1、施工测量的编制依据 （1）根据设计、规划、业主单位提供的总平面图和现场基准线和基准点，建立平面控制网。 （2）利用坐标基准点测设出坐标点，并由此引测各主辅轴线。 （3）根据基础平面图、各楼层平面图，在施工前先定出施工面主辅轴线，并用墨斗弹出施工中所需要的中线、边线、墙宽线、柱边线及电梯井墙边线、门洞等位置。 2、平面座标控制 平面座标控制在规划部门定位并验出灰线后进行。 平面座标以定位点、控制点、龙门桩和轴线引出点等进行控制。 （1）在规划部门定位后，用NT－S320全站仪对所有的定位点相互之间的距离角度进行复核。 （2）在复核准确无误后，以定位点为基准点，在场地内设四个座标控制点，同时在国泰路和回龙港绿化带上设4个控制点。控制点的位置要避开施工道路和材料堆场，在整个施工过程中特别是±0.000以下部分施工中不被破坏。场地内的控制点用砼埋设，并在埋设的砼中设钢钉，砼埋设深度和大小以普通车辆经过不影响其准确性为标准。场地内的6个控制点分别设在9＃楼与10＃之间、7＃楼与8＃楼之间、5#与6＃之间、4＃楼与3＃之间、2＃楼与1＃之间、2＃楼与4＃之间。 国泰路上的两个控制点设在路南侧相距约150米左右的地方，用钢钉直接钉在路面上。 以定位点为基准点，分别测出各控制点的座标，做好记录。 （3）在施工过程特别是打桩和挖土的施工过程中不断校核各控制的座标并及时修正，每次校核做好记录。 （4）控制点设设置完成后，对定位点进行引出，分别引至龙门桩或基本固定的道路、围墙或其它建筑物上并用控制点定期进行复核。 （5）桩位和轴线定位点以引出点为基准进行测放，并校核相互之间的距离和角度。 3、水平、标高控制 （1）±0.000下标高测设 ① 根据设计、业主提供的水准点引测本工程的黄海高程基准点，并把该高程换算成相对于每幢楼的相对标高引测到建筑四周的控制桩上，且做好保护措施。 ② 基坑开挖过程中，边开挖边测量,在距基坑底50MM标高处，用水准仪抄水平线，用红颜色油漆将标高标在工程桩上，以便控制基坑挖土标高。 ③ 基坑修整后，用Φ10圆钢在基底精确标定出基础垫层标高，并经水准仪闭合。 ④ 垫层浇好后，用上述方法定出地下室底板标高。 ⑤ 地下室底板完成后，用上述方法定出±0.000标高。 （2）±0.000以上标高测设 ① 用复测在龙门桩上±0.000标高引测到底层墙、柱体上，在距±0.000点1.0M高处设标高线，该线用墨斗在建筑物四周弹出。 ② 用钢卷尺沿垂直方向向上量至施工层，并划出正米数的水平线，各层的标高线都应以起始标高线为准，在轴线部位附近沿垂直量取楼层标高。 ③ 引测施工层的标高误差控制在±5MM以内，层间竖向测量偏差不超过±3MM，建筑物全高的竖向测量偏差不超过±10MM。 3、建筑物沉降观测 （1）按设计设置沉降观测点，沉降观测点设在±0.000下150MM处，用Φ16不锈钢埋置。 （2）每施工一层观测一次，进行闭合测量，并做好记录、签证并及时整理归档。 4、垂直度控制 （1）本工程采用天底垂准测法（俯视法）进行工程垂直测量。 （2）采用DJ6-C6光学垂准经纬仪进行测量，该经纬仪不仅能向上、向下做双向垂准测量，而且还能完成6”经纬仪测量工作及较高精密的光学对中，该仪器一测回垂准测量的标准偏差≤3/100000（即在100M高度上垂准点对铅垂线的标准偏差≤3MM）或≤6”。 （3）操作方法 ① 在结构施工中根据工程特点和现场情况，拟定出测量方案，做好观测前的准备工作，定出建筑物底层控制点位置。在各楼层设150×150俯视孔，各层俯视孔偏差不大于8MM。 ② 把目标放在底层控制点上，使目标分划中心与控制点标志的中心重合。 ③ 利用DJ6-C6光学垂准经纬仪的望远镜，旋转进行光学对中，取平均值，定出瞬时垂准线。具体方法为：先把望远镜指向天底方向，然后调焦使所观测目标清晰、无视差，使望远镜十字丝与基准点十字划分线相互平行，读出基准点的坐标读数A1，转动仪器照准架180°，再读出基准点坐标读数A2，由于仪器本身的系数误差造成望远镜的微小倾斜，A1与A2形成的中圆较大，可微动望远镜手轮使对中圆缩小到最小尺寸，但左右仍有可能有变化，此时取A1和A2的平均值A即与仪器中心铅垂。A=（A1+A2）/2。利用仪器基座上的快速整平对中机构，可较快让仪器的转动中心点在测站控制点处，完成对中和整平。详见测量原理简图。 ④ 用望远镜调焦至施工层楼面上，在俯视孔上放置十字坐标板，用望远镜十字丝瞄准十字坐标板，移动十字坐标板，使十字坐标板坐标轴线平行与望远镜十字丝，并使坐标原点0与望远镜十字中心重合。 ⑤ 当垂准点在所测楼层面十字丝目标上后，用墨斗线弹出在俯视孔边上。 ⑥ 结合吊铅垂法在建筑的几个控制点进行复核。 （4）弹轴线 根据DJ6-C6光学垂准仪的性能，在完成垂准测量后，可进行测角放样，测设出建筑物层面上的轴线。 第二节 测量控制措施 1、每天作业平面放样后，测定标高，必须经施工员复核，然后由项目部技术部门（会同监理部门）复核无误后，方可进入下道工序施工。 2、各作业面测量工作前，必须做好书面技术交底工作。 3、各作业面测量作业完成，并经审核无误后，及时做资料签证工作，及时收集整理归档。 华府祥和·人家桩基工程 施 工 组 织 设 计 第一节 工程概况 工程由三江房地产开发公司投资，地质堪察由浙江省材料工业设计院堪察分院，土建设计由浙江工业设计院设计。工程为框架结构，使用年限为50年。工程总建筑面积为106000㎡，分10单体工程，其中一期南区块1～4＃楼地下室全连通，平战结合六级人防汽车库和自行车库，总建筑面积为13795㎡，泊车位232辆。战时分隔成四个隐蔽人防单元和四个物资人防单元，共计八个区域。 各幢号楼桩基情况具体见下表： 桩基情况一览表 幢号 桩型 规格 有效桩长（M） 单桩承载力（KN） 数量（根） 持力层 1～4＃ 静压预应力管桩 PC-AB500(100) 约32米 3460 996 8-2 PC-AB550(100) 3800 95 5～10＃ 静压预应力管桩 第二节 地质情况 1、场地土的构成与分布特征 根据浙江有色建设工程有限公司提供的工程地质报告，各土层分析见下表： 层序 土层名称 颜色 其它性质(状态、特征、包含物等) 备注 (1) 杂填土 灰褐色、灰黄色 主要为碎石、砖瓦碎块、砂砾及粘性土，局部区域表部有20~30CM厚的素砼；下部主要以灰褐色素填土为主，呈软塑状，主要由粘性土组成，含少量砂、砾。 全场分布、层厚0.60~3.50米。 (2) 粘质粉土 灰黄色、底青灰色 稍密状，中压缩性，粉粒含量较高，具铁锰质渲染，土质不均匀，状态变化圈较大，个别孔位处该层可相变为粉质粘土，摇振反应中等，无光泽反应，干强度及韧性中等。 全场分布，层厚0.70~3.30米。 (3)-1 淤泥质粉 质粘土 灰色 流塑，高压缩性，含有机质，局部含少量泥炭颗粒及腐殖质，该层局部可相变淤泥或淤泥质粘土，无摇振反应，稍有光滑，干强度及韧性中等。 全场分布，层厚13.6~25.6米。 (3)-2 粉质粘土 灰色，局部深灰色 软塑状，高压缩性，含有机质，局部含较多腐殖物，无摇振反应，稍有光滑，干强度及韧性中等。 局部分布，层厚0.9~9.9米。 (4)-1 粉质粘土 灰~灰绿色 可塑状，局部硬可塑状，中压缩性，无摇振反应，稍有光滑，干强度及韧性中等。 局部分布，层厚0.8~5.7米。 (4)-2 粘土 灰绿~灰棕色 硬塑状，中压缩性，含铁锰质结核，无摇振反应，光滑，干强度及韧性高。 局部分布，层厚。0.4~6.0米。 (6)-1 粘土 砂黄色 硬塑状，局部硬可塑状，中压缩性，含较多氧化铁结核，局部粉粒含量较高，无摇振反应，光滑，干强度及韧性高。 局部缺失，层厚0.8~5.3米。 (6)-2 粉质粘土 棕黄色 局部软塑状，中压缩性，徽层理发育，局部夹粉土薄层，含铁锰质结核，无摇振反应，稍有光滑，干强度及韧性中等。 局部分布，层厚0.8~7.1米。 (7) 粉质粘土 灰色，局部灰褐色 软塑状，中压缩性，含腐殖质及有机质，无摇振反应，稍有光滑，干强度及韧性中等。 局部分布，层厚1.0~5.7米。 (8) 粉土夹粉砂 灰色 稍密状，饱和，中压缩性，摇振反应中等，无光泽反应，干强度及韧性低。主要成份以粉粒为主，含量约为50%，砂粒约为40%，分选性较好，粘粒含量为12%，含云母碎屑。 局部分布，层厚0.3~4.7米。 (10)-1 全风化基岩 红棕~灰绿色 局部夹灰白色、灰黄色。硬塑状，中压缩性，系由母岩矿物经完全风化而成，无摇振反应，稍有光滑，干强度及韧性中等。 局部缺失，层厚0.5~6.7米。 (10)-2 强风化基岩 紫褐色、棕红色、灰绿、灰白色 坚硬状，岩芯易折断，手捏易成粉沫状，干钻可钻进。岩石矿物蚀变明显，大部分已绢云母化，绿泥石化，风化程度尚均匀，仅局部夹中等风化岩块，风化裂隙发育。 全场分布。最大揭示厚度23.8米。 (10)-2a 中等风化晶屑熔结结凝灰岩 棕红色、灰黑色 坚硬，致密，属硬质岩。块状构造，凝灰质结构，取芯大部分呈碎石、碎块状，局部短柱状，呈透镜体状分布于(10)-2层中。岩石裂隙很发育，裂隙面氧化铁质浸染明显。钻机钻进较困难，机器跳动大。 带状分布。层厚一般0.2~0.4米，最大厚度为3.3米。 (10)-3 中等风化晶屑熔结结凝灰岩 棕红色 坚硬，致密，块状构造，凝灰质结构，岩石矿物局部已绢云母化，取芯大部分成碎块状、短柱状，少数长柱状，主要有一组与轴向约成60°角的裂隙发育，裂隙面氧化铁质浸染明显，属较硬岩。未揭穿。 全场分布，揭示最大厚度6.3米。 2、地下水 地下水水位稳定水位埋深在地表下0.60~1.50米之间，常年稳定水位埋深约1.0米，地下水类型主要为上层滞水和少量孔隙潜水，补给来源为地表水和大气降水渗入，水位受季节性气候影响，但变化幅度不大。地下水水质对建筑材料砼及砼中钢筋无腐蚀性，对钢结构具弱腐蚀性。 第三节 桩基施工总体部署 本工程桩型多、距离相对较近，物别是挤土桩与非挤土桩相互交错，各种桩型之间的影响比较大。为保证桩基施工质量，减少挤土桩对非挤土桩的影响，同时，由于15#楼和16#楼临上绍路很近，该两幢楼均为静压预应力管桩，施工时对道路及其管线均有较大影响。为此，各幢号楼之间和各幢号楼本身的桩基施工均需作好规划部署。 为尽量减少各桩型之间的相互影响，本工程每一局部的桩基施工均按以下程序进行： 预应力管桩à振动沉管灌注桩à水泥搅拌桩à钻孔灌注桩 预应力管桩必须先施工，待土体的挤压应力基本释放后，才能进行其它桩型施工。同理，在钻孔灌注桩和水泥搅拌桩施工前必须完成振动沉管灌注桩的施工。但为加快施工进程，各种桩型必须同时施工，为此，整个工程分区块进行桩基施工。具体施工顺序和区块划分如下： 静压预应力管桩安排二台桩机同时进行，一号桩机施工顺序：11#楼商铺→10#商铺→9#楼→13#楼→14#楼；二号桩机施工顺序：12#楼→15#→16#楼。 在9#楼和12#楼管桩施工完成后，立即进行振动沉管灌注桩施工，振动桩安排两台桩机进行，两台桩机分别施工一号地下室与二号地下室。两个地下室分别自西向东分三段进行施工。一为加快施工进度，二也可以减少静压桩施工对其产生不利影响。 在一号地下室与二号地下室的第一段振动桩完成后，开始11#楼与10#楼的钻孔灌注桩施工，并同时进行一号地下室与二号地下室第一段的水泥搅拌围护桩施工，10#楼和11#楼各安排二台钻孔桩机进行施工，完成后至二号地下室进行围护钻孔桩施工。水泥搅拌桩安排二台桩机进行施工，一号地下室和二号地下室各一台。 地下室第一段的水泥搅拌桩施工完成并达到一定强度后，地下室的钻孔围护桩开始自西向东进行施工，一号地下室用四台钻孔桩机进行，二号地下室用六台桩机时行，围护钻孔桩采用跳打，第一台桩机在前，第二台桩机在后。最后于一号地下室的东南角和二号地下室的东北角结束全部桩基施工。 各桩机、各施工段的桩基施工顺序见桩基施工网络图。 各幢号楼、各施工段的挤土桩(包括静压预应力管桩和震动沉管灌注桩)原则上从各自的中间部位开始打桩，以防止中部桩施打时对旁边的桩产生不利影响。但15号楼和16号楼由于邻上绍路，为防止挤土对道路及其管线造成破损，该两幢楼从路边的桩开始施打，并分三段向一号地下室方向完成桩基工程，以便地下室的沉管灌注桩和围护桩及时施工。特别是16楼离一号地下车库较近，产生的挤土将相当明显，而该车库的施工又控制着各幢号楼的施工，因此，16#楼桩基应尽早施工，使其挤土应力有足够的释放时间。 第四节 施工方法 一、钻孔灌注桩 1、钻孔灌注桩施工工艺流程 钻孔灌注桩施工工艺流程图 测量定位 埋设护筒 桩机就位抄平 钻孔 终孔 第一次清孔 安放钢筋笼 第二次清孔 成孔验收 钢筋笼制作 泥浆循环 泥浆 泥浆调剂 泥浆循环 拌和料计量 搅拌砼 复核 桩机就位 取样 验收 提钻 放导管 泥渣验收 2、施工方法 钻孔灌注桩可分为成孔和砼灌注两大环节，在工艺流程中“让出孔口”之前的工序基本属成孔范围，往下属砼灌注部分。 成孔前桩孔放样和护筒埋设直接关系到桩位的准确程度，因此要求准确、可靠，现场需反复核实。 桩机设备安装要求主钻垂直、转盘水平、底盘稳固可靠。成孔是成桩工艺的重要流程，在成孔过程中要求做到孔符合设计 要求，桩壁在成型后不坍塌、变形，桩端要达到设计要求的持力层深度，在现有地质条件的情况下，还要做到不发生孔内事故。在成孔过程中会产生大量的岩屑、碎石、泥渣，通过泥浆循环清孔可以达到清理孔内固体颗粒，减少沉渣的目的。 钢筋笼的制作基本与成孔同时进行。在灌注设备就位前，先安放钢筋笼，受吊装高度的限制，钢筋笼分段焊接，在孔口安装时再上下焊接，最终全部安放到位。在钢筋笼和导管下置时，孔内往往有部分未清理彻底的细小颗粒沉淀在孔底，因此，需要第二次清孔，二次清孔在导管中进行，达到清孔后方可进入砼灌注工序。 砼灌注工艺的关键是要保证桩身砼的密实性良好，要求砼不仅要达到设计要求的强度级配，而且还要有良好的各易性和流动性，灌注过程不允许有间断，同时还要防止孔内泥浆渗透进桩身内造成胶结不良、蜂窝，甚至断桩，必要时辅以吊机协助灌注。严格控制初浇灌砼方量，保持导管埋深在1.5米以上。 3、施工要点及质量控制 施工前进行试桩，掌握土层情况，确定钻进参数、泥浆比重等技术指标、要领，防止坍孔、缩颈等现象。钻进过程中，应随时注意地表下12米左右的桩孔的成孔情况，增加泥浆比重、放慢钻进速度，防止在此范围内出现坍孔。成孔完成后，应进行线孔质量检查，用测绳、测锤测定孔深、沉渣状况，用经纬仪测定桩孔径合格后，方可吊放钢筋笼，再吊放导管，放导管时不得撞击钢筋笼，导管底部不得放入孔底，以防造成堵塞。钢筋笼制作应考虑钢筋定尺及吊焊接，分3节在现场制作完成，第四节按实际尺寸制作并在孔上焊接成笼。 一根工程桩的砼必须连续浇筑，以保证桩身的整体性和连续性。砼浇捣时，应注意导管底部低于砼面2m左右，随砼灌入量的增加缓慢拔起导管，严格控制砼配合比，水下砼坍落度为18cm左右为宜。桩顶加灌长度φ600不少于1.2m，φ800不少于1.5m；防止桩顶夹泥浮浆。 泥浆根据工程地质情况以自然送浆为主，现场设置循环池和沉淀池，钻孔泥浆比重宜取1.25左右，清孔时宜取1.15~1.20。沉淀废渣及时外运。 施工作业中，特别要掌握好桩的垂直度、泥浆的比重测试，以确保泥浆护壁安全。 成孔深度按岩样作为控制指标，施工人员取到岩样后及时通知现场的监理人员进行验收，符合要求后进行第一次清孔，清孔结束前必须提前通知监理公司对孔进行验收。验收合格后，方可进行钢筋笼逐节吊装，各节焊成型时，注意每节钢筋笼垂直和焊接质量，以保证整个钢筋
