311
山东省
大厦
工程施工
组织设计

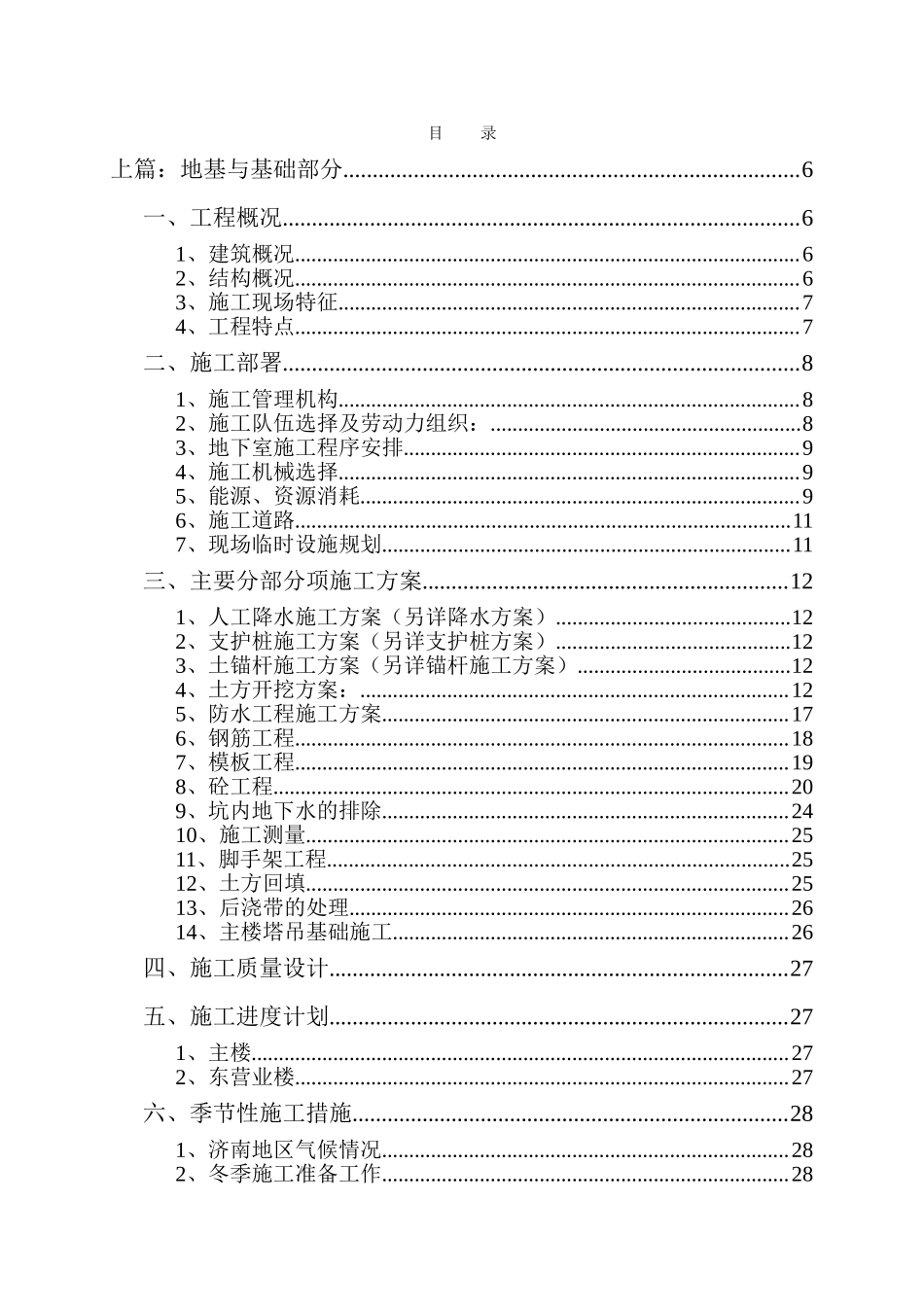

目 录
上篇:地基与基础部分 6
一、工程概况 6
1、建筑概况 6
2、结构概况 6
3、施工现场特征 7
4、工程特点 7
二、施工部署 8
1、施工管理机构 8
2、施工队伍选择及劳动力组织: 8
3、地下室施工程序安排 9
4、施工机械选择 9
5、能源、资源消耗 9
6、施工道路 11
7、现场临时设施规划 11
三、主要分部分项施工方案 12
1、人工降水施工方案(另详降水方案) 12
2、支护桩施工方案(另详支护桩方案) 12
3、土锚杆施工方案(另详锚杆施工方案) 12
4、土方开挖方案: 12
5、防水工程施工方案 17
6、钢筋工程 18
7、模板工程 19
8、砼工程 20
9、坑内地下水的排除 24
10、施工测量 25
11、脚手架工程 25
12、土方回填 25
13、后浇带的处理 26
14、主楼塔吊基础施工 26
四、施工质量设计 27
五、施工进度计划 27
1、主楼 27
2、东营业楼 27
六、季节性施工措施 28
1、济南地区气候情况 28
2、冬季施工准备工作 28
3、冬季施工措施 29
七、各项保证措施 30
1、保证工程质量的措施 30
2、保证施工安全的措施 31
3、保证工程进度的措施 31
下篇:银工大厦施工组织设计 32
一、工程概况 32
1、建筑概况 32
2、结构概况 33
3、施工现场特征 33
4、气象情况 34
5、材料供应 34
6、工程特点 34
7、施工工期 35
二、施工部署 35
1、施工管理机构 35
2、施工队伍选择及劳动力组织 36
3、施工顺序及施工段的划分 37
4、进度控制点计划 38
5、垂直运输和水平运输方式 39
6、能源、资源消耗 39
7、施工道路 41
8、现场临时设施规划 41
三、主要分部分项施工方案 42
1、模板工程 42
2、钢筋工程 43
3、混凝土工程 44
4、无粘结预应力工程 46
5、砌筑工程 55
6、ZKL18、28-1梁施工 56
7、脚手架工程 57
8、电梯井上料 57
9、施工测量 57
10、装修装饰工程 59
四、季节性施工措施 70
1、雨季施工措施 70
2、冬季施工措施 71
五、各项保证措施 73
1、工程质量控制及检查措施 73
2、保证施工安全的措施 75
3、保证工程进度措施 76
六、采用新技术、新工艺、新材料计划 76
七、工程质量目标设计 77
附件1:临时用电施工组织设计 78
一、编制说明 78
二、变压器的选用 78
三、现场配电线路走向 79
四、主要配电导线的选择及架设要求 80
五、安全用电措施及电气防火措施 80
附件2:主楼地下室三元乙雨防水施工方案 81
一、工程概况及特点 81
二、施工部署 82
三、主要施工方法 82
四、质量要求 86
五、质量保证措施 87
六、安全保证措施 89
七、进度保证措施 89
八、其它注意事项 90
九、质量控制要点一览表 90
上篇:地基与基础部分
一、工程概况
1、建筑概况
山东省银工大厦是由中国工商行山东分行投资兴建。建筑物位于纬四路与纬五路之间,经四路南侧。
本建筑物占地面积为5327.09m2。地下室部分建筑面积主楼为5627m2,东营业楼为5190.0m2。建筑物室内地坪±0.00,相当于绝对标高41.7m,抗震设防裂度为7度。
该工程由主楼、东营业楼和西辅楼三个部分组成,主楼地下部分为四层,地下一层为冷冻站和电气用房,地下三层为水泵房和低压配电室,地下三、四层为六级人防层。营业楼地下一层为车库,地下二层为库房现金库和代保管库。
2、结构概况
本工程采用天然地基、箱形基础,主楼基础座于辉长岩强风化岩上,东营业楼座于第四层粘土层上。主楼基础底板厚2米,底板底标高±22米,东营业楼基础为筏板式基础,底板厚1.2米。底板底标高为±11米。
地下室现浇砼标号:
主楼底板及地下三、四层为C45,地下一、二层为C55,东营业楼地下一、二层为C40。
3、施工现场特征
(1)现场四通一平已就绪,施工用电从现场西北侧的高压线引下,经二台容量为320KVA的变压器变压进入总配电室,然后根据现场用电布置设计架设临时用电线路。施工用水从现场北侧由城市供水管网引入,管径为Ф100,场内道路已按图纸要求修通。通讯电话现场建设单位已给安装三部投入使用。
(2)从整个施工现场看,一期工程施工时,经四路拓宽前可利用二期工程的场地。施工用地较宽裕;二期工程开工后施工用场地较紧张,给施工带来一定的困难。
(3)施工期间气候情况,根据济南地区往年的气象资料分析,济南地区的年降水量为723.7mm,且最大降雨量为298.9mm极端最高气温达40.5℃,极端最低气温为—16.9℃ 最大积雪厚度190mm,最大冻土深度为440mm。全年主导风向为夏季西南风,冬季东北风。
4、工程特点
(1)主楼基坑挖土深度较深,土方挖掘困难.基坑边坡支护难度大。
(2)场内地下水位较高,且根据地质报告看降水深度内。有二道隔水层和一道含水量较丰富的砂石透水层,给井点降水带来一定的困难。
(3)主楼地板有抗渗要求,一次性浇灌完毕,属大体积砼,对砼的配比设计和砼现场浇灌要求较高。
(4)主楼土方开挖阶段各工种之间穿插施工较多.要求现场生产调度必须措施得力,才能保证各工种互不耽误,顺利进行。
二、施工部署
1、施工管理机构
治安保卫
生产组
预算财务组
材料设备
质量安全
施工技术
施工试验
QC项目课组
项目经理
项目副经理
项目工程师
土建专业队
安装专业队
装饰专业队
防水专业队
根据本工程建筑面积大、建筑高度高,施工复杂,难度大等原因.我们公司安排领导水平及整体素质好,能打硬仗的第七项目经理部组织施工,其施工管理机构设置见下图:
2、施工队伍选择及劳动力组织:
根据本工程特点,公司安排具有高层施工经验,施工队伍素质较高的第二施工大队承建。
主楼及东营业楼主体结构施工阶段分别组织两个独立的施工作业队分别负责主楼及营业楼的施工。结构施工阶段各作业队由钢筋工、木工、砼工、架子工、瓦工为主配备劳动力。
在结构施工期间土建、安装各专业应密切配合。砼浇灌前安装的水、电、暖、通风、空调各专业应安排专人对照施工图纸负责预留洞、预埋件的预留和预埋。坚决杜绝在已施工完的墙、板上剔凿眼的现象发生。
3、地下室施工程序安排
现场拆迁、临建搭设及四通一平
降水施工
主楼基坑周围支护桩施工
锚杆
防水
挖土
底版垫层
清槽
主楼地下四层
主楼地板
营业楼土方
清槽
垫层
主楼地下二层
主楼地下三层
地下一层
防水
底板
地下二层
主楼地下一层
4、施工机械选择
在地下室施工阶段:垂直运输主楼南侧安装一台TQ/23B自升吊,臂长50米,东营业楼北侧安装一台TQ60/80中塔一台,塔高42料,现场在西辅楼位置安装二台25方半自动砼搅拌机,考虑到地下室砼具有防水要求,砼浇灌过程中不能在设计允许以外的位置留设施工缝。因此,砼的输送用三台砼输送泵,二台使用,一台备用。
5、能源、资源消耗
(1)、用电量计算
主要设备 数量 功率(KW) 合计功率
塔吊FO/23B 一台 75 75
塔吊TQ60/80 一台 55.5 55.5
砼输送系 二台 55 55
砼搅拌站 一站 38.5 38.5
砼振动器 15台 1.1 16.5
钢筋切断机 一台 7. 5 7.5
钢筋弯曲机 一台 4.5 4.5
钢筋对焊机 二台 100 200
电渣压力焊机 五台 25KVA 125
木工圆锯 一台 4.5 4.5
木工平刨 一台 4 4
电动机额定功率P1=316(KW)
电焊机额定容量P2=325(KVA)
照明用电量按10%考虑
K1取0.6,K2取0.6,cosф=0.7
选配二台320型变压器总容量640>563KVA可满足施工要求。
(2)、施工用水量计算
①、现场施工用水量
②、施工机械用水量
③、施工现场生活用水量
④、生活区用水量
q1+q2+q3+q4=7.14(L/S) q5=10(L/S)
当工地面积小于5000m2时,Q=q5=10(L/S)
计入水管漏水损失
Q=10×1.1=11(L/S)
6、施工道路
施工道路力争使用正式规划道路路床做临时道路,要保证现场道路畅通,临时道路路宽4-6米。现场靠近经四路一则设二个大门入口,经主楼及东营业楼南侧循环出场,以便于现场材料运输和车辆通行。现场道路应结合现场自然排水方向铺垫10厘米厚炉渣或级配砂石并分层碾压实,路旁设砖砌排水沟,雨水经沉淀池沉淀进入城市雨水管道。
7、现场临时设施规划
现场生活大致按以下原则安排,经理部办公室设在经四路拓宽红线以外,西辅楼以北,其位置不受经四路拓宽和西辅楼上方开挖的影响。职工食堂设在西辅楼西侧,职工宿舍沿南墙布置。
生产部分:砂、石堆场及搅拌站安在二期工程西辅楼位置,钢筋堆场及加工安排在东营业楼以北。
三、主要分部分项施工方案
1、人工降水施工方案(另详降水方案)
2、支护桩施工方案(另详支护桩方案)
3、土锚杆施工方案(另详锚杆施工方案)
4、土方开挖方案:
(1)、根据施工安排本次土方开挖包括三部分内容:A、主楼地下室基坑土方;B、主楼北侧地下蓄水池部分土方;C、东营业楼地下室基坑土方。
(2)、地下土质和地下水位情况
根据地质勘测报告、现场地下土质分布情况为:A、杂填土层,层厚0.4~2.3米,层底标高-4.61~-2.35米;B、黄土层中密含零星角砾,局部呈半胶结状,层厚1.9~4.6米,层底标高-7.59~-4.99米;C、粉质粘土层,软塑至可塑,饱和中密局部为粉土,在主楼西部该层中间部分有碎石土,局部为胶结砾岩,该层厚度为3.2~5.7米,层底标高-11.59~-9.72米;D、粉土层硬塑至坚硬、密实,局部混有碎石及姜石,层厚2.8~8.1m层底标高-18.80~-13.95m;E、碎石土层稍密至中密。在主楼部位该层中部胶结砾岩,厚度0.6~4.4米,层底标高-20.2~-15.02米;F、辉长、闪长岩全风化带呈中、粗砂状,层厚0.5~6.3米,层底标高-23.63~-17.69米;G、闪长岩强风化带,呈粗砂至砾砂状含10~40%母岩块,用手可掰断,层厚0.9~8.9米,层底标高-29.22~-21.52米。
现场地下水位情况:地下水类型主要为第四系孔隙潜水和风化基岩裂隙水。相对含水层主要为第三层粉质粘土层及第五层碎石土和第六层辉长岩风化带,地下水位埋深-6.99~-6.71米,地下水位南部略高于北部,呈自南向北渗流趋势。
(3)、土方工程施工特点
A、主楼基槽深度大,槽底标高-22.15米。开挖土方量大。车辆机械使用集中。且在挖土过程中穿插锚杆施工,交叉作业。
B、主楼土方施工工期紧,且在挖土期间正逢济南市卫生城检查准备之时,市环卫限制运土车上路时间,每天只能作业六个小时,即晚9点至第二天早晨4点。由于工期紧,施工作业时间短,对土方施工压力较大。因此,在组织施工时,应合理地选用效率高的机械设备。采用多机组分段施工,并充分利用作业面,使土方开挖和锚杆施工交叉流水作业。切实加强现场的施工管理,有力协调土方和锚杆的施工、使之互相创造施工作业条件。
c、东营业楼土方施工正值冬季、气温较低,路滑施工难度较大。
(4)、施工准备
A、土方开挖前根据施工生产安排,对参加挖土的机械设备进行全面检修,确保挖土期间机械设备的完好率。
B、地面及地下障碍物的清除
土方开挖前协同建设单位一起对土影响范围内地上、地下的管网等障碍物进行全面调查,对影响施工的管网提前协同有关单位作改道处理。
场地表面的建筑垃圾及桩施工时场内残存的泥浆,在土方正式开挖前,应用装载机铲除外运,便于运土车辆通行。
C、在东、西两侧大门口砼路面两侧各设一个高压冲洗龙头并用砖砌排水沟和沉淀池,对出门车辆轮胎上粘附的泥士进行冲洗,防止泥土污染市内道路。
(5)、测量放线及测量桩点的保护
土方开挖前,要根据施工图纸和土方开挖图及轴线桩测放基槽开挖白灰线。做好记录并经复核无误后方可正式开挖。
挖土期间机械易碰压损坏测量桩,因此基槽开挖范围内的所有轴线桩和水准点都要引出机械施工活动区域外。并采取可行措施进行保护。
(6)、挖土施工用电主要是夜间照明和机械现场小修及锚杆施工用电,可在场内已架设的施工线路上接引,挖土夜间照明采用活动灯架,每个灯架安装碘钨灯1KW,每台挖掘机配备活动灯架3个、其中槽 底挖土工作面1个,槽土装车工面2个。锚杆施工操作面每台钻机1个。
(7)、施工机械的选择
根据现场的实际情况和施工生产需要,第一层土方开挖选用3台WY—100反铲挖掘机,10台8m3的STER翻斗车配合土方外运。第二、三、四层土方开挖由于受工作面的限制选用2台WY—100反铲挖掘机挖土、8台8m3的STER翻斗车配合运土。
胶结砾岩及强风化岩爆破打孔机械选用一台9m3空压机和二台风镐。
(8)、土方开挖
A、施工分层
主楼基槽土方开挖除根据挖掘机最大挖土深度分层外,还应考虑到锚杆施工工作面的需要。首先用装载机清理至标高-3,挖掘机第一层开挖至标高-7.8米,第二层挖至标高-12.8米,第三层挖至-17.8米,第四层挖至-21.95米,余20厘米用人工清槽。
东营业楼基槽四周无锚杆,因此土方开挖分层只需考虑机械的最大挖潜深度即可。通过计算东营业楼基槽土方开挖分二层进行,第一层挖至标高-7.00米,第二层挖至标高-9.90米,余20cm由人工清槽。
B、边坡的留设及防护
主楼基坑四周都有支护桩,土方开挖时不放坡,挖至桩里皮。
东营业楼基槽四周没有支护桩,土方开挖应放坡,坡度1:0.5;主楼北面蓄水池的东、北两侧无支护桩,开挖时应放坡,坡度1:0.33。
主楼土方开挖时,它与东营业楼交接部位的土方应做卸荷处理。卸荷坡度1:0.75。
考虑到本工程基槽挖深大,土层中夹有粉质粘土和滞水层以及地下室施工跨越一个冬季,边坡土方经受一次冻融等不利因素的影响,为了防止边坡土剥落和塌方,应对主楼桩间土和东营业楼边坡进行加固处理。主楼桩间土的加固措施:先将松动及凸出的桩间土铲除,清理干净,外抹50#水泥砂浆3厘米厚,东营业楼自然放坡的边坡加固措施;先沿边坡四周满挂金属网,金属网可采用20#铁丝与嵌入土层内的Ф12 L=800毫米钢筋绑牢。然后抹50号水泥砂浆3厘米厚。
C、控土坡道的设置
挖土坡道的设置要根据运土机械的性能、开行路线以及现场的实际情况来定。挖土坡道设置得是否合理是深基础土方施工成败的关键之一。本工程挖土坡道宽度采用6米,坡度l:7.5。坡道两侧边坡按l:0.3放坡。主楼及东营业楼坡道位置详见挖土平面图。
由于土层的孔隙水不易排出,当降水与土方开挖时间间隔比较短时,土层含水率较高,施工时应在坡道顶面铺垫30—50厘米厚的粗砂石或炉渣、以防坡道土经汽车辗压形成橡皮泥造成陷车。
土方开挖完毕,坡道土方由挖掘机退挖出坑、最后主楼东北角部位剩余的坡道土方由人工挖除,用塔吊外运出坑。
D、土方开挖
主楼土方的开挖顺序为先开挖主楼南侧及西侧的土方,然后再挖北侧及东侧的土方。为锚杆施工创造条件。
在土方开挖过程中,应加强测量工作,按设计要求尺寸位置及边坡坡度开挖,以防挖偏、超挖和深度不够。
在土方开挖和降水初期应对周围的支护桩和邻近建筑物进行沉降的位移以及裂缝等的观测,发现问题应经加固处理后,再继续开挖。
为防止地表水流入基坑。在地面沿基坑四周设排水沟和砖砌50厘米高的挡墙。
滞水层中的水不易排除,渗流入基坑中的水,采取在基槽四周设排水沟,坑角设集水坑,每个集水坑中安放一台30—50米杨程的潜水泵、将坑内集水排出坑外。
(9)、土方工程的安全及文明施工
A、开工前要做好各级安全交底工作,并根据本工程施工机械多,配合工种多等特点制定安全措施,组织职工贯彻落实,并定期开展安全活动。
B、基坑开挖后,要做好基坑周围的防护工作。为防止地面物体落入基坑伤人和地面人员掉入坑内,要求沿基坑四周搭设钢管护栏并用竹笆封闭。
C、沿基坑四周严禁堆放材料和行走大型施工机械,以防护桩或边坡土方失稳。
D、要遵守市、区及本工地有关环卫,市容、场容管理规定,汽车出门前应配备专人检查装土情况,关好车槽,拍实车箱内土方,以防途中撒土影响市容。
5、防水工程施工方案
在工程主楼及东营业楼地下室防水采用三道设防:第一到为S8抗渗砼自防水;第二道为三元乙丙丁基高分子卷材防水;第三道为一米宽3:7灰土。
三元乙丙基橡胶卷材,属新型建筑材料,材料进场时除核验出厂证明外还应进行以下项目复验:(1)、材料拉伸强度;(2)、断裂伸长率;(3)、不透水性;(4)、低温柔度、以上各项指标经复验合格后方可使用。
卷材铺贴的基层应进行认真处理,要求底板砼应抹平压实,无凸出物及起砂现象,砖模内外侧面抹1:3水泥砂浆应抹平压光,内侧拐角处做半径R=20毫米的圆弧、其平整度用2米靠尺检查不大于5毫米,卷材铺贴前必须将砼垫层及砂浆抹灰层表面的凸起物,砂浆疙瘩等异物铲除掉,并将其表层上的尘土杂物彻底清扫干净,如果卷材铺贴基层有油污、铁锈等要用砂纸,钢刷或溶剂进行清理,铺贴前基层的含水率应满足要求,由于主楼底板防水层施工正值冬季,含水率达到规定的9%以下比较困难,根据卷材施工后即由砼或砖护墙挤住的实际情况。对卷材粘贴基层的含水率可适当放宽,基本干燥即可。
三元乙丙丁基防水卷材在雨天、雪天严禁施工,施工中途下雨、下雪,应做好已铺卷材周边的保护工作。主楼底板卷材防水预计在95年元月施工,气温较低,辅贴应选在每天气温稍高的上午10点至下午3点这段时间进行。
冬季施工主楼底板防水卷材采用空铺法、立面必须采用满粘,卷材的接缝宽度为10厘米,接缝部位采用丁基胶粘贴,并用10厘米宽盖缝条将卷材的接缝覆盖加强。
主楼及东铺楼地下室外墙待95年5-6月份基层含水率达到要求后,采而满粘贴法施工。卷材防水层施工完,经检查验收确认符合要求后,外砌120厚砖护墙,方可进行基坑土方回填。
6、钢筋工程
钢筋与砼共同构成建筑物的骨架,钢筋自身质量及其施工质量是保证高层建筑结构安全的关键。因此钢筋从进场验收复试、焊接加工及绑扎成型到隐蔽验收等各环节必须认真对待严格把关。上道工序达不到要求不得进行下道工序的施工。
每一批钢筋进场后,首先应核对合格证是否与本批钢材相符,若材证不符或无合格证,则该批除按规定进行物理性能复检外还必须增做化学分析。钢筋进场后尚应进行外观检查,包括锈蚀情况,有无缩颈或断裂起皮现象等。经验收各项指标均达到要求方准进场加工使用。
钢筋的对焊及加工成型在现场进行,加工成型的钢筋应分类堆放并挂牌标志清楚。钢筋的焊接必须由正式焊工操作。每批需焊接的钢材正式焊接前必须进行可焊性试验,试验合格后方准大批量焊接,焊接过程中尚应按规定取样检验。钢筋加工前要做下料单,加工配料必须符合图纸及规范要求,对形状较复杂的钢筋,可先放大样后加工以避免下料错误。
钢筋的绑扎要严格按照施工图纸要求的型号、规格和数量进行施工。需要变更时,应先办设计变更后施工。钢筋接头柱子及墙板Ф20以上的竖筋采用电渣压力焊接长,其余搭接接长。钢筋的接头位置及同截面接头数量以及钢筋的保护层厚度必须符合设计及规范规定。
主楼底板水平钢筋分三层网片,为了保证中间层及上层钢筋网片的位置准确,应分别设Ф20通长钢筋支撑马凳,马凳排距1.5米,马凳支腿间距2米详见马凳如下示意图。
钢筋绑扎完毕经自查合格后通知建设单位和施工监理进行隐蔽验收,确认符合要求后方可进行封模或砼等工序的施工。
7、模板工程
墙板及楼板模板采用组合小钢模,钢管支撑,由梯井道内模及柱子模板采用定型加工模板(详见模板加工图)。底板四周采用砖模,砖模内外抹20厚l:3水泥防水砂浆(详见附图)。
墙板模板固定采用Ф14钢筋对拉螺栓,其纵横间距80厘米(洋见模板图),用于地下室外墙的穿墙对拉螺栓中部焊一50×50×5钢板止水片(详见附图)。
地下室楼模板支撑采用满堂脚手钢管架,其立杆纵横间距0.9米,横杆示1.2米,剪刀撑每3.6米设一道。跨度大于或等于4米的梁板底模应按规定起拱,起拱高度为跨长的1.5‰。
模板应使用符合要求的隔离剂,本工程模板一律采用粉状隔离剂,现场使用时按比例加水配成溶液,刷在模板上经凉干形成一层隔离膜起隔离作用,严禁使用废机油作隔离剂,以避免其污染钢筋和后期的抹灰产生影响。
8、砼工程
主楼地下室砼标号:底板、地下三层、四层为C45:地下一二层为C55;东营业楼为C40。均属高标号砼,对砼的原材料配比设计、砼的搅拌搅捣要求比较高,应引起有关方面高度重视:
(l)、对砼配比时要求:
底板砼配比设计时应考虑水泥水化热对大体积砼的影响,合理选择水泥及外加剂以确保砼的施工质量。
地下室砼的坍落度要求控制在12—15厘米,底板及墙板的初凝时间要求控制在5小时,楼板砼的初凝时间控制在3小时,以满足连续施工的需要。
(2)对砼原材料的要求
水泥及粗细骨料的质量直接影响砼的质量,因此对砼原材料的质量性质严加控制,不合格的材料不准使用。
水泥采用济南水泥厂生产的矿渣425和普通525#水泥,要求水泥进场应按规定取样进行强度及安定性检测,合格后方准使用。用于配制C55的砼所用水泥的强度应达到57MPa以上。
石子符合规定要求,粒径根据泵送砼的特点选用10—20毫米。要求石子中不得含有片石、泥块和泥土包裹表面的石子。
砂子除应符规范规定外,其含泥量应严格控制在3%以下根据济南地区各砂场的砂子质量情况,本工程选用颗粒细度良好,含泥较低的泰安砂。
砂、石进场后必须按规定取样检测,技术指标达不到要求者禁用。冬季施工,砂、石中不得夹有冰块、雪团、有机物和易被冻坏的矿物。
(3)、砼的搅拌
本工程砼的搅拌以商品砼为主,现场搅拌作为调剂和补差。
要求砼搅拌时各种原材料的计量准确,严格执行施工配比不得随意更改,所使用的外加剂品种型号要符合配比要求,掺量准确。
(4)、砼的浇灌
砼的浇灌采用泵送,为了保证地下室尤其底板大体积砼浇捣的连续性,现场设三台砼输送泵,其中使用二台,备用一台。
输送砼的管道选用Ф125管,砼浇灌前应组织有关人员根据现场的实际情况,共同研究最佳布管方案,以便施工和最大限度地减少泵送阻力,地下室砼布管时应注意:从输送泵接出的管道要先略上扬再入坑,禁止管道平着或直接向下斜着入坑,以避免由于砼的虹吸作用将空气吸入泵内,堵塞管道。
砼浇灌过程中,应加强振捣工作,要求砼流到哪里就振到哪里,砼的振捣要求分片到人,加强监督、管理,交接班清楚,责任明确,以杜绝砼漏振现象的发生。砼的振捣要做到快插慢拔,振捣上层砼时应插入下层5厘米左右,以消除二层之间的接缝。振动棒的插头应均匀布置,间距以50-70厘米为宜。
砼施工缝的留设应符合规范及设外要求。每层的砼墙板和楼板分开单独浇灌,要求墙板及楼板在分别浇捣过程中一气呵成,不留施工缝,尤其是底板和地下室外墙更应如此。每层的墙板与楼板间的施工缝留在墙板上,位置分别距楼板上表面和楼板底面30厘米处。
在施工缝处继续浇捣砼前,应将施工缝处旧砼表面松动的石子、水泥膜剔掉,杂物清理干净,并提前浇水湿润,砼浇灌时施工缝应加强振捣使新旧砼紧密结合。
地下室外墙由于有抗渗要求,在施工缝处周围埋设—25×3钢板止水带。钢板止水带接长要求采用5厘米两面焊接,焊缝必须焊透焊满,为了保证钢板止水带具有足够的侧向刚度,沿水平方向每50厘米上下交错焊Ф12短筋与墙板筋连成一体撑牢。
(5)、主楼底板大体积砼施工
本工程主楼地下室底板长×宽=48×27米,厚2米,砼浇注总量为2600米,应按大体积的砼组织施工。
大体积砼的显著特点是:砼中水泥水化热总发热较高,又由于结构厚实,砼的导热能力很低,砼内部的热量聚积不易散失,使砼内部与表面产生较大的温差,从而产生应力,当应力超过砼的内外约束力时就会产生裂缝。针对大体积砼的这一特点我们在楼底板大体积砼施工中将采取相应技术措施,来保证底板砼的施工质量。
主楼底板砼设计为C45,B8抗渗。由于砼的设计强度较高,从而给底板大体积砼的配比设计带来了较大的困难。为此我们与公司试验室有关技术人员召开专题会议共同商讨解决办法,经研究在底板砼配比设计中采取:A、选用水化热较低的矿渣425#水泥,即降低了每方砼的水泥用量,又满足了砼泵送的需要。B、砼中掺加高效减水剂,砼坍落度选用12厘米,从而降低砼搅拌用水量,避免因砼中水分发挥造成的收缩裂缝;C、在砼中掺加YNB-6高强型外加剂确保砼的设计强度;D、根据施工气候情况掺加适量的缓凝剂,保证砼施工的连续性,不留施工中缝,E、控制和降低砼的出机温度,对于减小砼的内部与表面的
温差具有明显效果。砼搅拌时水、砂、石均不加以以保证砼的浇灌温度满足5℃为原则。
砼浇灌,地下室底板大体积砼浇灌的关键就是突出一个“快”字,保证砼施工的连续性,以满足大体积砼的密实均匀和整体性要求,提高其抗渗能力,减少收缩量,不留施工缝。为此本工程底板砼浇灌采取从西向东踏示分层推进方式进行。根据底板厚度2米,共分三层,每步浇筑宽2.5-3米。砼浇灌时间时安排二个施工班组,每组负责一台砼泵;二台砼泵齐头并进向前推。每层每步的临时留槎部位应提前用木板支挡好,避免砼自由流淌形成一大斜槎子。对砼的振捣应特点加强管理,施工时分片到人,责任明确,交接班制度必须完善,上、下班人员互相交待清楚和,做到心中有数,避免漏振现象的发生。在底板砼施工中采用二次振捣工艺,及在浇筑上层砼前将振动棒卧倒对下层砼,均匀振动一次后再浇上层砼。采用二次振捣工艺可有效地增加砼的密实性,从而减少内部微裂,提高砼的强度和抗裂性。
砼面层施工质量的好坏,对于防止表面风裂和干缩裂缝至关重要。大体积砼泵送表面水泥砂浆较厚。因此在浇灌砼到顶后,对其表面要认真进行处理,先用振捣器振动量遍,然后分间按标高用长刮杠刮平,待表面收水后再用木抹子拍压密实。在砼凝结后及时用黑塑料布和二层草袋覆盖保温、保湿,不得浇水。
为了掌握大体积砼的内部温度,应对砼进行温度监测,砼测温应安排专人负责,每工作班测4次,并作好记录。每天将测温记录整理好交工地技术负责人,测温孔采用Ф30钢管预留,测温孔布置见附图。
在底板砼浇灌过程中,应坚持每天收听天气预报,提前备好塑料布和草袋等保温材料,以减少砼表面温度过低而造成砼内、外温差过大。
(6)、砼的养护及试块留设
冬季施工砼凝结后应及时覆盖草袋并浇水养护,养护时间不少于七昼夜,砼的养护应有专人负责,浇水应及时,充分保持草袋湿润,以杜绝砼早期脱水和干缩裂缝的发生。
砼试块的留设应符合规范规定,商品砼除搅拌站要留置试块外,施工现场应按规定留设,并以现场试块强度为准。冬季施工除常规组数留设时块外,还应增做二组同条件养护试块。增加的二组试块一组用来测定砼受冻前的临界强度,另一组用来检验转常温养护28天的强度。冬期砼同条件下养护的试块试压前应在拥有正温条件的室内存放4—12小时,解冻后再进行试压。
9、坑内地下水的排除
由于现场地质及地下水分布情况比较复杂,给施工降水造成很大困难,虽采取了一些技术措施,如增加降水井数量,加强洗井等,但效果仍不太理想,致使仍有少量地下水渗入坑内,因此为了保证主楼底板的施工质量和给施工有利条件,经研究,在支护桩和底板外围砖模之间,填级配石子,设排水盲沟,集水坑在基坑四角各设一个,并在南北两边中间各加设一个。将渗入坑的水汇集后用潜水泵抽出坑外。
主楼底板范围内是否设排水 和集水坑,应土方开挖完毕根据具体情况而定。
10、施工测量
标高控制:以地面设置的施工高程控制点为基准,采用水准仪和钢尺将地下室各层的标高控制点共四点引测至支护桩上,并做明显标记,作为地下各层施工标高控制的依据,施工时取四点水平标高的平均值作为该施工层的水平标高。
垂直度的控制:地下室各层施工垂直度的控制以建筑物四角埋设的轴线桩为基准,采用经纬仪投测。
11、脚手架工程
地下室施工用脚手架采用双排钢管架。立杆纵向间距1.8米,横杆步距1.2米。要求脚手架搭设要安全牢固,立杆应设在坚实稳固的基层上,并按规定加垫板,横杆应与支护桩和地下室外墙撑牢。
为了方便施工在主楼东北侧及西侧搭设一座运料和行人马道,马道宽不小于4米,两侧设护栏并用竹排封闭。
12、土方回填
地下室土方回填应等外墙防水施工完后,并抢在雨季前回填完毕。
土方回填前应先将槽底的垃圾杂物清理干净,并对地下盲沟内填的石子重新振(夯)实。
用于填方的土料应符合规范要求,碎砖、草皮和有机质含量大于8%的土以及淤泥质土和混有建筑及生活垃圾的土不能用于本工程土方回填。
回填用的3:7灰土应在地面提前过筛拌好。填土应分层铺填,分层夯实,每层的虚铺厚度应控制在20—25厘米为宜。灰土夯实采用蛙式打夯机,每层夯实不少于四遍,并分层取样做干容量检验,要求灰土夯实后的干容重不小于1.55g/cm3,素土不小于1.66g/cm3。
13、后浇带的处理
本工程设计要求在主楼的东北及西北角高,低层交接部位设两处后浇带,以消除高、低层建筑沉降差异对结构的不利影响。
根据设计要求后浇带部位的砼需在主楼结构施工完毕沉降稳定后进行,这样相隔时间近一年多。在这样长的时间内,降水工作不可能一直不停,这样做也是不经济的。为此我们经研究后在后浇带外先做一砼假墙,砼假墙于地下室外墙靠橡胶止水带连按(详见附图),这样既满足了结构沉降的要求,又解决了地下水内渗问题。
14、主楼塔吊基础施工
塔吊在高层建筑施工中对提高速度减轻劳动强度起着举足轻重的作用。塔吊早安装早受益。本工程主楼塔吊准备在基槽清土时,即投入使用,因此塔吊基础应提前安排施工。主楼用的FC/R23型塔吊基础采用4根桩基、钢筋砼承台。基础施工详见附图。
四、施工质量设计
为了保证主楼工程优良,基础分部必须确保优良,基础地下室分分部分项工程的质量分解目标见下表:
分部名称
质量等级
分项工程名称
质量等级
备 注
基础分部
优良
土方
合格
地下防水
优良
钢筋
优良
砼
优良
砌砖
合格
五、施工进度计划
主楼及营业楼地下室部分各主要阶段进度控制点如下
1、主楼
l)地下室底板95年2月30日完 。
2)地下室结构95年6月13日完。
3)地下室外墙防水95年7月13日完。
4)地下室外围围土方回填95年7月30日完。
2、东营业楼
1)地下室土方95年3月 10日完;
2)地下室底板95年4月15日完;
3)地下室结构95年6月27日完;
4)地下室外墙防水95年7月27日完;
5)地下室外围土方回填96年8月27日完。
详见地下室部分施工进度计划控制表。
六、季节性施工措施
冬季施工措施
本工程地下室施工正跨越一个,这就要施工时必须严格按冬期的有关规定执行,以确保工程质量和施工生产的顺利进行。
1、济南地区气候情况
根据连续五昼夜日平均温度小于5℃,日最低温度小于0℃既进入冬期施工和连续七昼夜日取低温度不低于0℃,既解除冬季施工的规定。济南地区冬季施工的起始时间为十二月初,终止时间约为来年二月末。
2、冬季施工准备工作
(1)、在入冬前,组织有关人员对住房、食堂、仓库及施工现场进行一次安全、过冬、防火大检查。对透风的住房和搅拌站保温棚进行维修,采取相应的保温措施。
(2)、冬季是火灾的多发季节,应引起高度重视,在入冬前应对炉子尤其是电炉子及输电线路进行认真检查,不符合要求的应及时整修或拆除,在有火源及易起火的部位必须配备足够的灭火器具。入冬前对所配备的灭火器具应进行认真检查,长用不用的灭火器必须换装新药。
(3)、对施工及运输车辆按规定进行检修,调换各种冬季用油,确保其冬季正常运行。
(4)、现场施工及生活用水管应严格控制,铺设的水管应尽量埋人地下,如有困难应用锯末和草绳进行保温,对不用的水管、阀门及时拆除,防止乱用水、漏水造成冻害。
(5)、对施工现场的道路应进行清理和整修,防止冬季积雪结冰,确保冬季道路畅通。
3、冬季施工措施
进入冬季施工后,必须安排专人负责测温和收听广播,并做好记录,根据气温变化情况及时采取预防措施,做好保温防护工作。
(1)、砼工程冬季施工
冬季是工程质量事故的多发季节,且具有明显的滞后性,即冬期施工的砼多在来年春融时发现问题,由于事故隐患周期长,处理难度大,应引起高度重视。
砼的冬季施工应采用以覆盖保温为主的蓄热法养护。砼浇灌后在模板和表面覆盖塑料布和草袋进行保湿、保温。当不能满足热工计算时可采取加热水或加热水、砂、石的热拌砼。采用热拌砼时水泥不得加热,但可采取一定的保温措施。砂、石的最高加热温度为40℃,水为60℃热拌砼的搅拌投料顺序为先投入粗、细骨料和粉状外加剂干拌均匀
