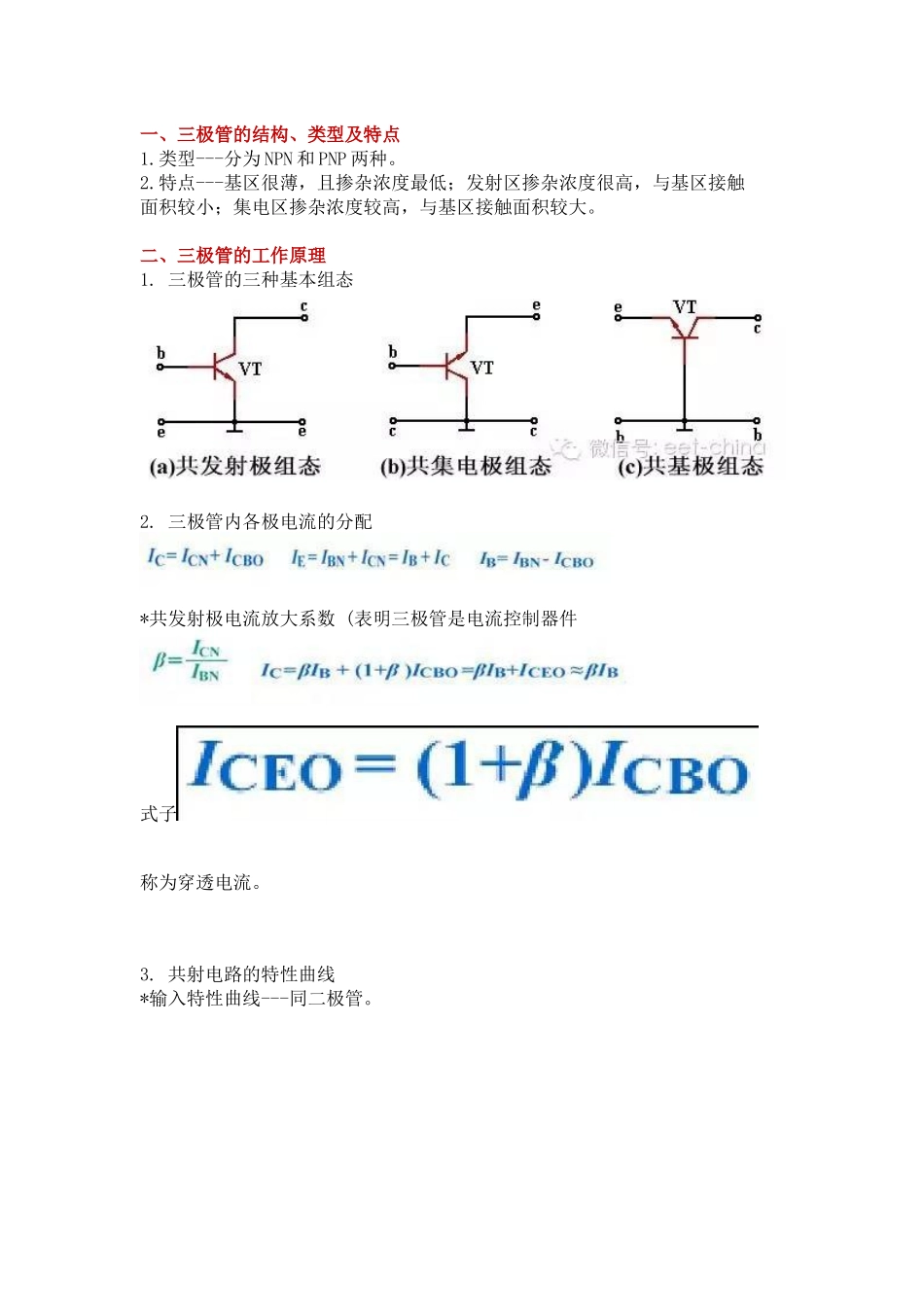

模拟电子复习总结（二）：三极管及其基本放大电路.docx

一、三极管的结构、类型及特点 1.类型---分为NPN和PNP两种。 2.特点---基区很薄，且掺杂浓度最低；发射区掺杂浓度很高，与基区接触 面积较小；集电区掺杂浓度较高，与基区接触面积较大。 二、三极管的工作原理 1. 三极管的三种基本组态 2. 三极管内各极电流的分配 *共发射极电流放大系数 (表明三极管是电流控制器件 式子 称为穿透电流。 3. 共射电路的特性曲线 *输入特性曲线---同二极管。 * 输出特性曲线 (饱和管压降，用UCES表示 放大区---发射结正偏，集电结反偏。 截止区---发射结反偏，集电结反偏。 4. 温度影响 温度升高，输入特性曲线向左移动。 温度升高ICBO、 ICEO 、 IC以及β均增加。 三、低频小信号等效模型（简化） hie---输出端交流短路时的输入电阻， 常用rbe表示； hfe---输出端交流短路时的正向电流传输比， 常用β表示； 四、基本放大电路组成及其原则 1. VT、 VCC、 Rb、 Rc 、C1、C2的作用。 2. 组成原则----能放大、不失真、能传输。 五、放大电路的图解分析法 1. 直流通路与静态分析 *概念---直流电流通的回路。 *画法---电容视为开路。 *作用---确定静态工作点 *直流负载线---由VCC=ICRC+UCE 确定的直线。 *电路参数对静态工作点的影响 1）改变Rb ：Q点将沿直流负载线上下移动。 2）改变Rc ：Q点在IBQ所在的那条输出特性曲线上移动。 3）改变VCC：直流负载线平移，Q点发生移动。 2. 交流通路与动态分析 *概念---交流电流流通的回路 *画法---电容视为短路,理想直流电压源视为短路。 *作用---分析信号被放大的过程。 *交流负载线--- 连接Q点和V CC’点 V CC’= UCEQ+ICQR L’的直线。 3. 静态工作点与非线性失真 （1）截止失真 *产生原因---Q点设置过低 *失真现象---NPN管削顶，PNP管削底。 *消除方法---减小Rb，提高Q。 （2） 饱和失真 *产生原因---Q点设置过高 *失真现象---NPN管削底，PNP管削顶。 *消除方法---增大Rb、减小Rc、增大VCC。 4. 放大器的动态范围 （1） Uopp---是指放大器最大不失真输出电压的峰峰值。 （2）范围 *当（UCEQ－UCES）＞（VCC’ － UCEQ ）时，受截止失真限制，UOPP=2UOMAX=2ICQRL’。 *当（UCEQ－UCES）＜（VCC’ － UCEQ ）时，受饱和失真限制，UOPP=2UOMAX=2 （UCEQ－UCES）。 *当（UCEQ－UCES）＝（VCC’ － UCEQ ），放大器将有最大的不失真输出电压。 六、放大电路的等效电路法 1.静态分析 （1）静态工作点的近似估算 （2）Q点在放大区的条件 欲使Q点不进入饱和区，应满足RB＞βRc 。 2.放大电路的动态分析 * 放大倍数 * 输入电阻 * 输出电阻 七、分压式稳定工作点共射 放大电路的等效电路法 1．静态分析 2．动态分析 *电压放大倍数 在Re两端并一电解电容Ce后 输入电阻 在Re两端并一电解电容Ce后 * 输出电阻 八、共集电极基本放大电路 1．静态分析 2．动态分析 * 电压放大倍数 * 输入电阻 * 输出电阻 3. 电路特点 * 电压放大倍数为正，且略小于1，称为射极跟随器，简称射随器。 * 输入电阻高，输出电阻低。 点击阅读热文： 测判三极管的口诀 三极管的放大区、饱和区、截止区如何区分 开关三极管的使用误区 生动描述三极管工作原理 使用三极管时需要注意的几个问题 三极管工作原理分析，精辟、透彻，看后你就懂 二极管其他7种应用电路详解 你不可不知的15个功率二极管知识点 二极管基础知识-分类,应用，特性，原理，参数 肖特基二极管与TVS管 TVS管的应用原理,参数,命名法则以及选型 射频半导体工艺大全 模拟电子基础知识复习（106条） 模拟电路设计经验总结 工程师应该掌握的20个模拟电路 模电牛人的修炼心得(难得的经验分享) 模拟电子经典200问 掌握模拟电路设计需要阅读的几本参考书 【分享】如果您觉得本文有用，请点击右上角“…”扩散到朋友圈！ 关注电子工程专辑请搜微信号:“eet-china”或点击本文标题下方“电子工程专辑”字样,进入官方微信“关注”。
