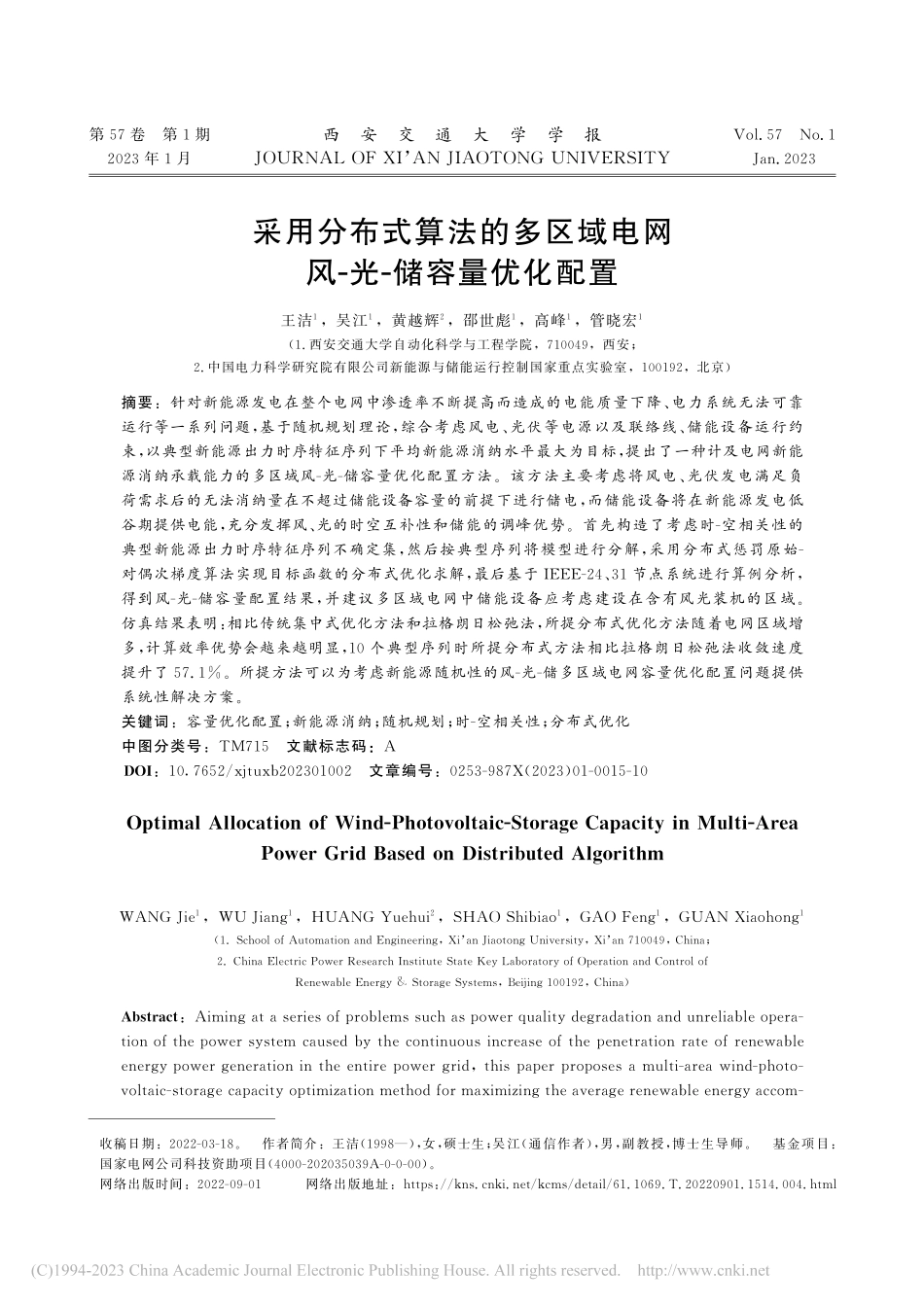

第5 7卷 第1期2 0 2 3年1月西 安 交 通 大 学 学 报J OUR NA LO FX IANJ I AO T ON GUN I V E R S I T YV o l.5 7 N o.1J a n.2 0 2 3.*采用分布式算法的多区域电网风-光-储容量优化配置王洁1,吴江1,黄越辉2,邵世彪1,高峰1,管晓宏1(1.西安交通大学自动化科学与工程学院,7 1 0 0 4 9,西安;2.中国电力科学研究院有限公司新能源与储能运行控制国家重点实验室,1 0 0 1 9 2,北京)摘要:针对新能源发电在整个电网中渗透率不断提高而造成的电能质量下降、电力系统无法可靠运行等一系列问题,基于随机规划理论,综合考虑风电、光伏等电源以及联络线、储能设备运行约束,以典型新能源出力时序特征序列下平均新能源消纳水平最大为目标,提出了一种计及电网新能源消纳承载能力的多区域风-光-储容量优化配置方法。该方法主要考虑将风电、光伏发电满足负荷需求后的无法消纳量在不超过储能设备容量的前提下进行储电,而储能设备将在新能源发电低谷期提供电能,充分发挥风、光的时空互补性和储能的调峰优势。首先构造了考虑时-空相关性的典型新能源出力时序特征序列不确定集,然后按典型序列将模型进行分解,采用分布式惩罚原始-对偶次梯度算法实现目标函数的分布式优化求解,最后基于I E E E-2 4、3 1节点系统进行算例分析,得到风-光-储容量配置结果,并建议多区域电网中储能设备应考虑建设在含有风光装机的区域。仿真结果表明:相比传统集中式优化方法和拉格朗日松弛法,所提分布式优化方法随着电网区域增多,计算效率优势会越来越明显,1 0个典型序列时所提分布式方法相比拉格朗日松弛法收敛速度提升了5 7.1%。所提方法可以为考虑新能源随机性的风-光-储多区域电网容量优化配置问题提供系统性解决方案。关键词:容量优化配置;新能源消纳;随机规划;时-空相关性;分布式优化中图分类号:TM 7 1 5 文献标志码:AD O I:1 0.7 6 5 2/x j t u x b 2 0 2 3 0 1 0 0 2 文章编号:0 2 5 3-9 8 7 X(2 0 2 3)0 1-0 0 1 5-1 0O p t i m a lA l l o c a t i o no fW i n d-P h o t o v o l t a i c-S t o r a g eC a p a c i t y i nM u l t i-A r e aP o w e rG r i dB a s e do nD i s t r i b u t e dA l g o r i t h mWANGJ i e1,WUJ i a n g1,HUANGY u e h u i2,S HAOS h i b i a o1,GAOF e n g1,GUANX i a o h o n g1(1.S c h o o l o fA u t o m a t i o na n dE n g i n e e r i n g,X ia nJ i a o t o n gU n i v e r s i t y,X ia n7 1 0 0 4 9,C h i n a;2.C h i n aE l e c t r i cP o w e rR e s e a r c hI n s t i t u t eS t a t eK e yL a b o r a t o r yo fO p e r a t i o na n dC o n t r o l o fR e n e w a b l eE n e r g y&S t o r a g eS y s t e m s,B e i j i n g1 0 0 1 9 2,C h i n a)A b s t r a c t:A i m i n ga t as e r i e so fp r o b l e m s s u c ha sp o w e rq u a l i t yd e g r a d a t i o na n du n r e l i a b l eo p e r a-t i o no f t h ep o w e rs y s t e mc a u s e db yt h ec o n t i n u o u s i n c r e a s eo f t h ep e n e t r a t i o nr a t eo fr e n e w a b l ee n e r g yp o w e rg e n e r a t i o ni nt h ee n t i r ep o w e rg r i d,t h i sp a p e rp r o p o s e sam u l t i-a r e aw i n d-p h o t o-v o l t a i c-s t o r a g ec a p a c i t yo p t i m i z a t i o nm e t h o d f o rm a x i m i z i n g t h ea v e r a g e r e n e w a b l ee n e r g ya c c o m-*收稿日期:2 0 2 2-0 3-1 8。作者简介:王洁(1 9 9 8),女,硕士生;吴江(通信作者),男,副教授,博士生导师。基金项目:国家电网公司科技资助项目(4 0 0 0-2 0 2 0 3 5 0 3 9 A-0-0-0 0)。网络出版时间:2 0 2 2-0 9-0 1 网络出版地址:h t t p s:/k n s.c n k i.n e t/k c m s/d e t a i l/6 1.1 0 6 9.T.2 0 2 2 0 9 0 1.1 5 1 4.0 0 4.h t m l西 安 交 通 大 学 学 报第5 7卷 h t t p:z k x b.x j t u.e d u.c n m o d a t i o nl e v e lu n d e r t h e t y p i c a l r e n e w a b l ee n e r g yg e n e r a t i o nt i m es e r i e sb a s e do nt h es t o c h a s t i cp r o g r a mm i n gt h e o r yb yc o m p r e h e n s i v e l yc o n s i d e r i n gt h ew i n dp o w e r,p h o t o v o l t a i c sa n do t h e rp o w e rs o u r c e s,a sw e l la st h eo p e r a t i o nc o n s t r a i n t so ft i el i n e sa n de n e r g ys t o r a g ee q u i p m e n t.T h i sm e t h o d m a i n l yc o n s i d e r st h a tt h ea m o u n to ft h eg e n e r a t e dw i n dp o w e ra n dp h o t o v o l t a i cp o w e r t h a tc a n n o tb ea c c o mm o d a t e db yt h ep o w e rg r i da f t e rm e e t i n gt h el o a dd e m a n dw i l lb es t o r e dw i t h o u t e x c e e d i n gt h ec a p a c i t yo f t h ee n e r g ys t o r a g ee q u i p m e n ta n dw i l l t h e nb ep r o v i d e db yt h ee n e r g ys t o r a g ee q u i p m e n td u r i n gt h eo f f-p e a kp e r i o do f r e n e w a b l ee n e r g yg e n e r a t i o n,g i v-i n gf u l l p l a y t o t h e s p a c e-t i m e c o m p l e m e n t a r i t yo f t h ew i n dp o w e r a n dp h o t o v o l t a i cp o w e r a n d t h ep e a k l o a dr e g u l a t i o na d v a n t a g eo f e n e r g ys t o r a g e.F i r s t,a nu n c e r t a i ns e t o f t y p i c a l r e n e w a b l ee n-e r g yp o w e r t i m e s e r i e s c h a r a c t e r i s t i c s e q u e n c e s i s c o n s t r u c t e dw i t ht h e t i m e-s p a c e c o r r e l a t i o nc o n-s i d e r e d;t h e n,t h em o d e l i sd e c o m p o s e da c c o r d i n gt ot h et y p i c a ls e q u e n c e s,a n dt h ed i s t r i b u t e do p t i m i z a t i o ns o l u t i o no ft h eo b j e c t i v ef u n c t i o ni sr e a l i z e db yt h ed i s t r i b u t e dp e n a l t yp r i m a l-d u a ls u b g r a d i e n t a l g o r i t h m;f i n a l l y,t h e c a s e i s a n a l y z e db a s e do n t h e I E E E-2 4,3 1-n o d e s y s t e mt oo b-t a i nt h ew i n d-p h o t o v o l t a i c-s t o r a g ec a p a c i t ya l l o c a t i o nr e s u l t s,a n d i t i ss u g g e s t e dt h a t t h ee n e r g ys t o r a g ee q u i p m e n t i nt h em u l t i-a r e ap o w e rg r i ds h o u l db ec o n s i d e r e dt ob eb u i l t i nt h ea r e aw i t hi n s t a l l e dw i n da n dp h o t o v o l t a i cp o w e rc a p a c i t y.T h es i m u l a t i o nr e s u l t ss h o wt h a tc o m p a r e dw i t ht h e t r a d i t i o n a lc e n t r a l i z e do p t i m i z a t i o nm e t h o da n dt h eL a g r a n g i a nr e l a x a t i o nm e t
