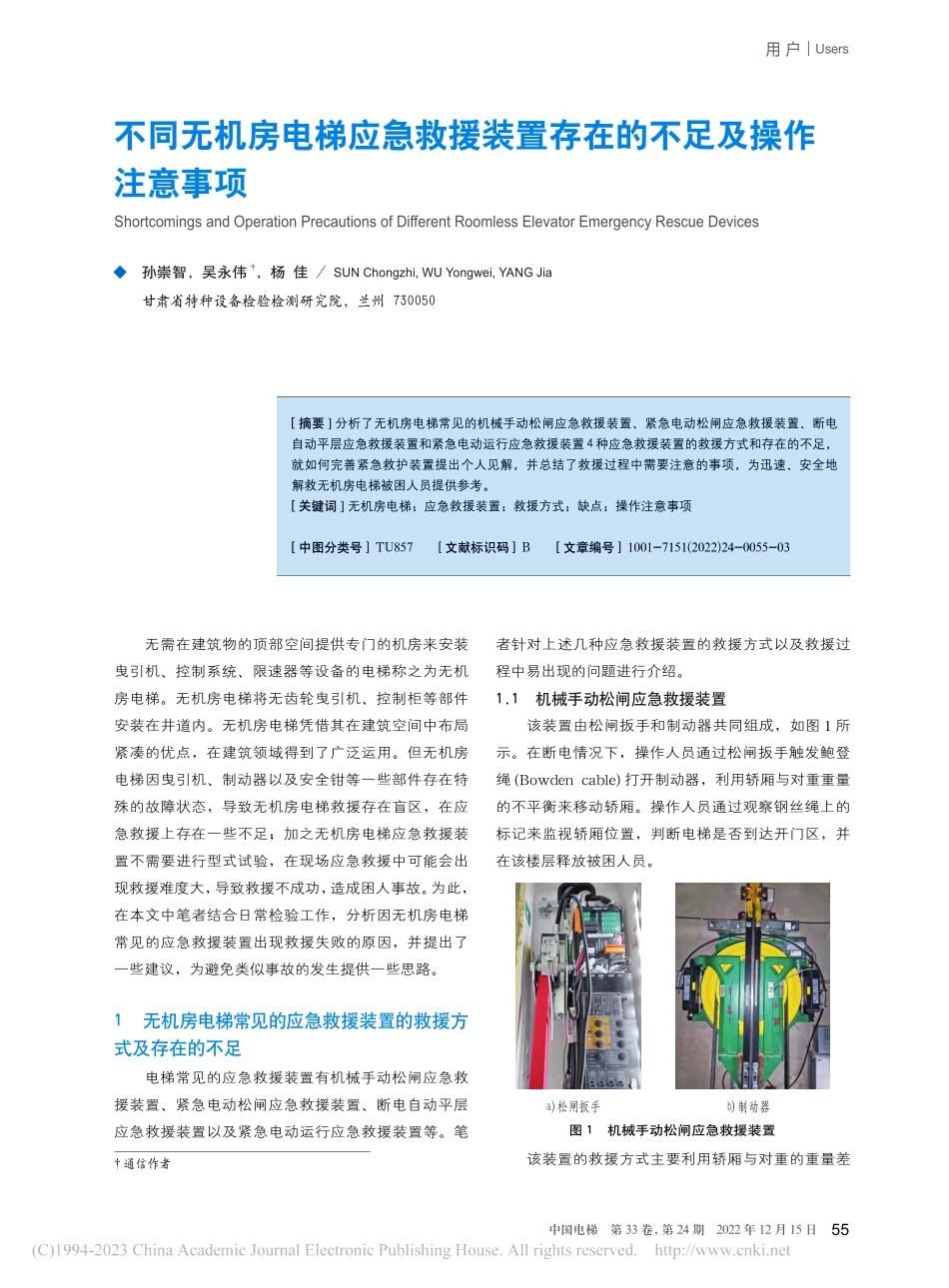

55中国电梯 第 33 卷，第 24 期 2022 年 12 月 15 日 孙崇智，吴永伟，杨 佳/SUN Chongzhi,WU Yongwei,YANG Jia甘肃省特种设备检验检测研究院，兰州 730050不同无机房电梯应急救援装置存在的不足及操作注意事项Shortcomings and Operation Precautions of Different Roomless Elevator Emergency Rescue Devices无需在建筑物的顶部空间提供专门的机房来安装曳引机、控制系统、限速器等设备的电梯称之为无机房电梯。无机房电梯将无齿轮曳引机、控制柜等部件安装在井道内。无机房电梯凭借其在建筑空间中布局紧凑的优点，在建筑领域得到了广泛运用。但无机房电梯因曳引机、制动器以及安全钳等一些部件存在特殊的故障状态，导致无机房电梯救援存在盲区，在应急救援上存在一些不足；加之无机房电梯应急救援装置不需要进行型式试验，在现场应急救援中可能会出现救援难度大，导致救援不成功，造成困人事故。为此，在本文中笔者结合日常检验工作，分析因无机房电梯常见的应急救援装置出现救援失败的原因，并提出了一些建议，为避免类似事故的发生提供一些思路。1 无机房电梯常见的应急救援装置的救援方式及存在的不足电梯常见的应急救援装置有机械手动松闸应急救援装置、紧急电动松闸应急救援装置、断电自动平层应急救援装置以及紧急电动运行应急救援装置等。笔者针对上述几种应急救援装置的救援方式以及救援过程中易出现的问题进行介绍。1.1 机械手动松闸应急救援装置该装置由松闸扳手和制动器共同组成，如图 1 所示。在断电情况下，操作人员通过松闸扳手触发鲍登绳(Bowden cable)打开制动器，利用轿厢与对重重量的不平衡来移动轿厢。操作人员通过观察钢丝绳上的标记来监视轿厢位置，判断电梯是否到达开门区，并在该楼层释放被困人员。该装置的救援方式主要利用轿厢与对重的重量差 摘要 分析了无机房电梯常见的机械手动松闸应急救援装置、紧急电动松闸应急救援装置、断电自动平层应急救援装置和紧急电动运行应急救援装置4种应急救援装置的救援方式和存在的不足，就如何完善紧急救护装置提出个人见解，并总结了救援过程中需要注意的事项，为迅速、安全地解救无机房电梯被困人员提供参考。关键词 无机房电梯；应急救援装置；救援方式；缺点；操作注意事项 中图分类号 TU857 文献标识码 B 文章编号 1001-7151(2022)24-0055-03a)松闸扳手b)制动器图 1 机械手动松闸应急救援装置 通信作者用 户Users56China Elevator Vol.33，No.24 Dec.15，2022用 户Users来进行救援，在救援现场依靠增加重物或砝码打破轿厢与对重平衡实现重量差。但经常遇到的情况是在救援现场不能及时找到重物或配置砝码，导致被困人员不能被有效、安全地释放。此外，该装置对鲍登绳的材质和安装具有较高的质量要求，维保人员需经常调整鲍登绳的灵敏度与可靠性，过紧或过松都将影响制动器的打开效果，易出现溜车失速现象造成二次伤害。另外，判断轿厢平层位置主要靠观察钢丝绳上的平层标记，但钢丝绳长时间使用后会被拉伸变形，导致钢丝绳上的标记发生错位，在救援时无法精准确定轿厢是否处于开锁区。针对以上问题，检验机构在现场检验时需观察、判断松闸扳手的鲍登绳与驱动主机的松闸是否可靠联动并具有较高的灵敏度。此外，建议使用单位对此类电梯配备救援砝码，将砝码挂于对重侧形成重量差，保证有效、安全的救援。另外，针对平层不准确问题，建议加装视频监控来判断轿厢平层位置。1.2 电动松闸应急救援装置该装置由松闸蓄电池模块与松闸按钮共同组成，如图 2 所示。此类装置通过蓄电池模块持续供电给抱闸回路，使抱闸线圈得电。按压松闸按钮，打开驱动主机的制动器，同样依靠轿厢和对重的重量差来移动轿厢进行救援。检验人员在无机房电梯现场检验此类应急救援装置时，除了面临与机械手动松闸应急救援装置同样的问题外，还会经常遇到蓄电池模块亏电的情况，导致蓄电池单元出现故障从而无法打开松闸装置进行救援。针对蓄电池模块失电的状态，建议配置手提式备用蓄电池模块，或在原蓄电池中增加检测电量的智能模块，实时监测蓄电池单元电量状态和运行情况。也可采用涓流充放电技术对电池智能充放电，解决电池的自放电功能，实现电池自充电免维护功能。这样，就无需维保人员对电池进行充放电等维护工作，提高了电池使用寿命。1.3 紧急电动运行应急救援装置紧急电动运行应急救援装置的原理如图 3 所示。该救援装置要求电梯外部电网供电无异常，限速器、安全钳、缓冲器、极限等电气开关正常动作。紧急电动运行应急救援装置动作时以上电气开关都必须短接，利用检修速度将电梯移动至平层位置，手动打开层门进行救援。这种救援方式不仅要求外电网供电正常，还需先启动上述电气开关后再实施应急救援，避免一旦出现轿厢冲顶、蹾底，或电气开关动作不良、误动作后无法复位等情况却束手无策。同时检验人员在现场检验时还发现，电梯出现故障时救援人员未将上述几类电气开关接入紧急电动运行，出现紧急电动接线不符合要求的误操作，增大救援难度，导致救援失败。由于各品牌电梯的安全电路不一样，建议将电梯安全回路图纸贴在无机房电梯的控制柜内，方便救援人员能够快速准确地找出紧急电动运行的回路短接点，以提高救援的时效性。1.4 断电自动平层应急救援装置该装置结构如图 4 所示，以高性能 64 位微处理器以及 UC/OS-III 操作系统为控制基础，并与外围电器元件绝缘栅双极型晶体管(IGBT)、接触器、继电器等组成该装置的控制系统。笔者曾在现场检验时发现，该装置的内置电源因多次充放电和长期不放电而导致电源失灵，造成该救援装置无法启动。建议在救援现场配备如手拉葫芦等机械式救援工具，安装在电梯底坑，以确保维保人员在驱动主机松闸状态下拽动限速器钢丝绳使电梯轿厢移动。2 无机房电梯应急救援操作注意事项针对上述无机房电梯应急救援装置存在的问题，笔者对无机房电梯的应急救援操作提出以下注意事项。(1)根据轿厢位置采用相应的应急救援操作。救援a)蓄电池b)松闸按钮图 2 电动松闸应急救援装置 57中国电梯 第 33 卷，第 24 期 2022 年 12 月 15 日人员应初步判断轿厢停止位置，了解并掌握被困乘客的真实情况。救援人员可根据以下几种情形进行救援：若轿厢停止位置在开锁区域内，且悬挂系统无异常，可直接开门救援。若轿厢在蹾底位置，当无机房电梯悬挂系统不存在补偿链时，则需借助手拉葫芦工具，将其吊挂在井道上方的吊钩上，打开制动器向上提升轿厢到开锁区，打开层门与轿门进行救援；当电梯悬挂系统存在补偿链时，救援人员可将足够重的钩码吊挂在对重侧的补偿链上，此时无机房电梯产生重量差，对重侧的重量逐渐超过轿厢侧，救援人员参照紧急救援操作规程，立即打开制动器，让轿厢缓慢向上运行至开锁区域进行救援。若轿厢在冲顶位置，当无机房电梯悬挂系统无补偿链时，则需吊升对重架，让轿厢向下运行至开锁区进行救援；当无机房电梯悬挂系统有补偿链时，救援人员将足够重的钩码吊挂在轿厢侧的补偿链上，此时无机房电梯产生重量差，轿厢侧的重量大于对重侧，救援人员参照紧急救援操作规程，打开制动器让轿厢向下平稳运行到开锁区域进行救援。(2)启动应急救援前应判断供电系统是否断电。启动应急救援装置前，首先判断正常电源是否断电，确认断电后可通过机械松闸或通过蓄电池供电松闸。(3)应急救援装置运行前应接通安全回路。为保障乘客生命安全，紧急救援系统只有在安全回路先启动后该救援装置才能运行。若安全钳动作，则必须将轿厢向上移动以释放安全钳，复位安全钳开关，并接通安全电路后启动救援操作。(4)打开层门进行救人前应确认平层位置。若平层有指示灯，确认指示灯是否亮起，如指示灯亮，表明已到开锁区域，可打开层门进行救人。3 结语无机房电梯的应急救援是一项事关乘客生命安全的操作。在本文中，笔者探讨了机械手动松闸应急救援装置、紧急电动松闸应急救援装置、断电自动平层应急救援装置以及紧急电动运行应急救援装置 4种应急救援装置的救援方式和存在的不足，并从检验的角度针对不同类型的应急救援装置存在的不足提出应对建议，并总结了无机房电梯应急救援操作的注意事项，以保障无机房电梯在发生困人情况时，救援操作人员能够迅速、安全地解救被困人员，最大程度上保障乘客的人身财产安全。参考文献1 谢冬.简 述 无 机 房电 梯曳引机布 置 形 式 及 其 特点 J.中 国 电梯,2022,33(3):13-15,19.2 陈 新.无 机 房电 梯常规 和非常规应急救援方法分析 J.中国电梯,2022,33(2):40-41,44.3 王 家 玮.无 机 房电 梯应急 救 援试验的检验 J.机械工程与自动化,2021(4):133-134.(编辑：李文楠)图 4 断电自动平层应急救援装置a)b)图 3 紧急电动运行应急救援装置的原理图缓冲器开关2缓冲器开关1注：电梯运行速度超过1m/s时增加1BFS2BFS109110TCIEIS112565607AA-P06107108下极限开关上极限开关FLSUFLSDOS限速器电气开关安全钳SOS控制柜检修开关轿顶检修开关RGS注:无机房电梯紧急电动增接。0201BA-P0906113上行超速开关
