开关电源 pcb 设计 要点

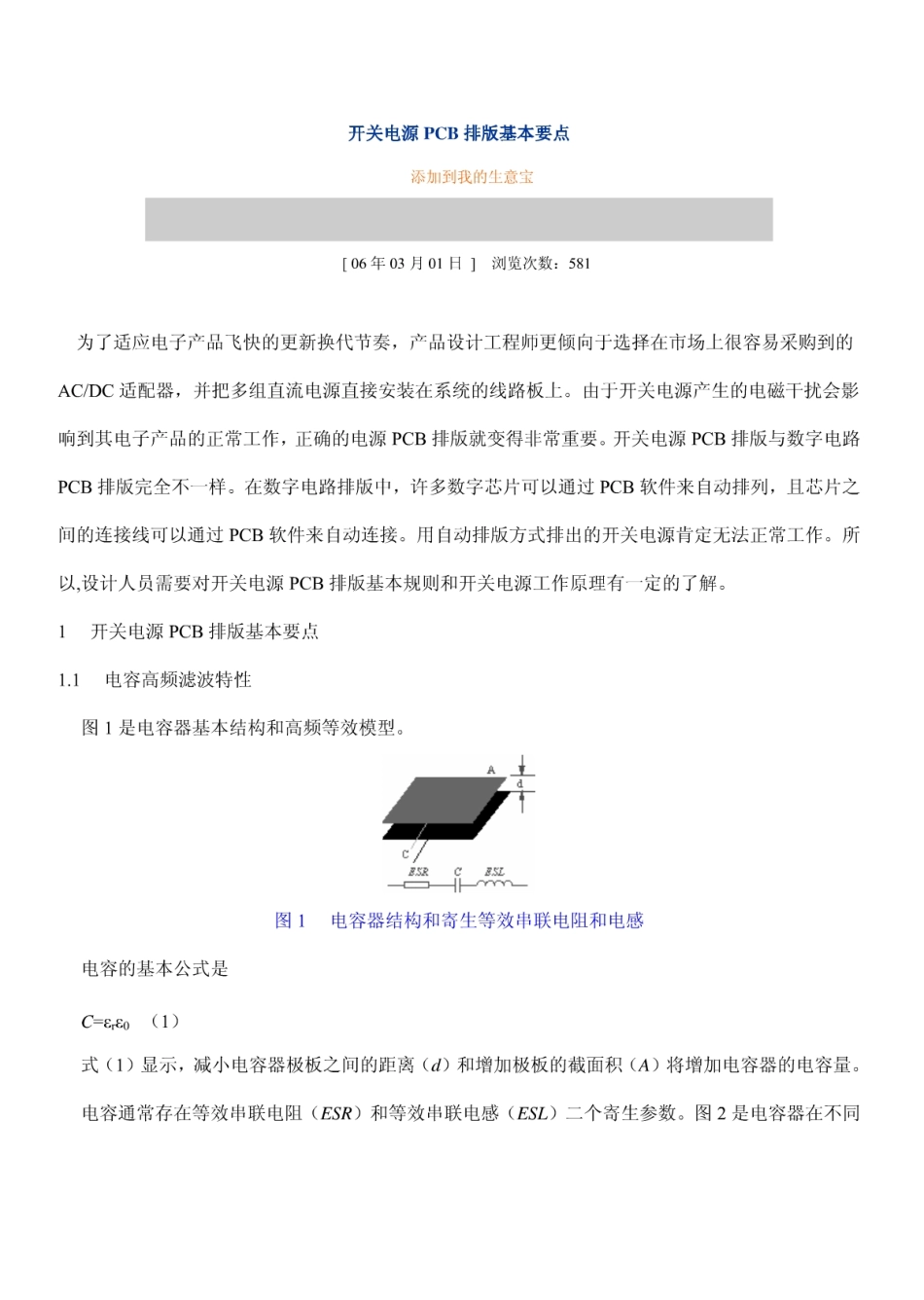

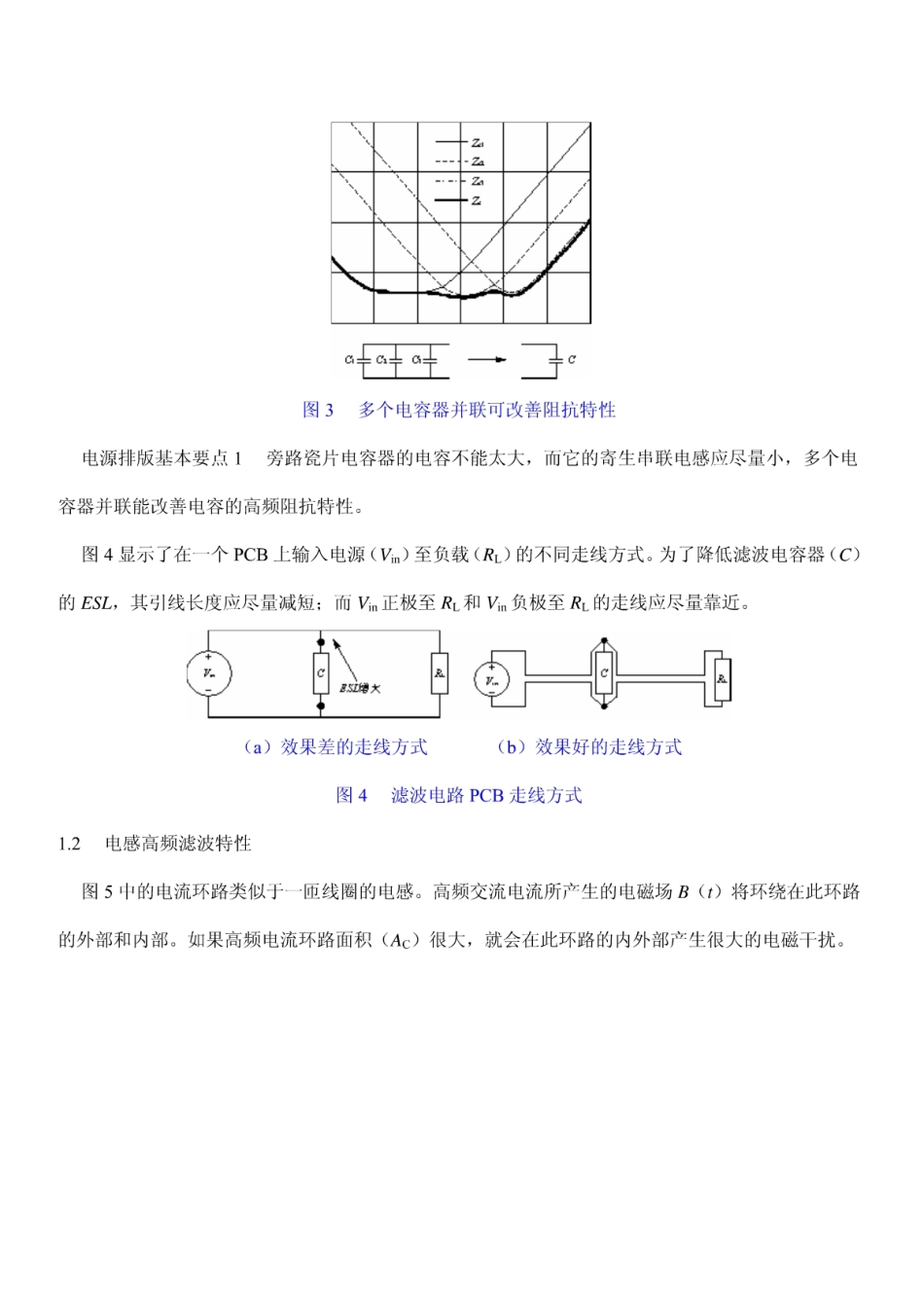

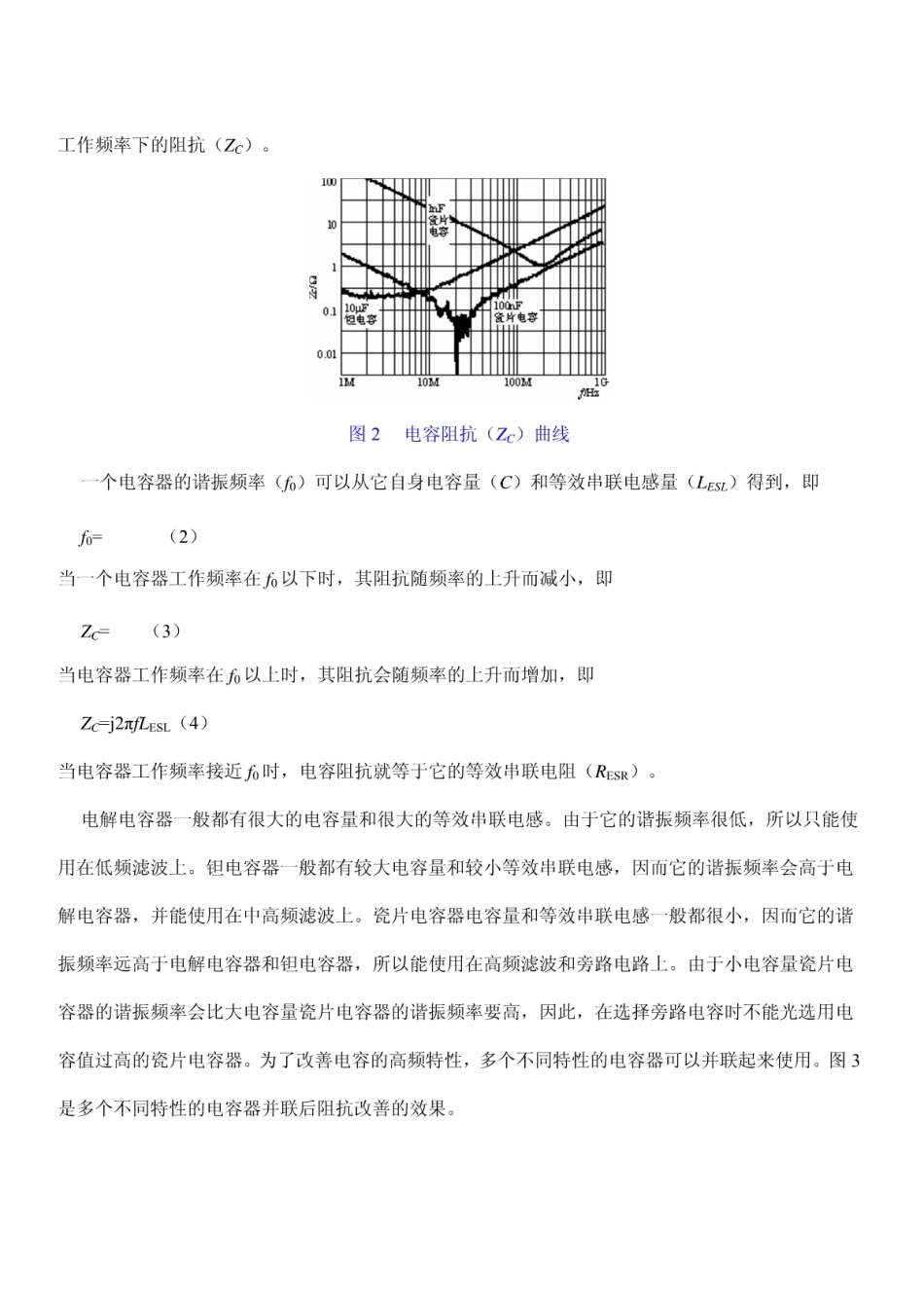

开关电源PCB排版基本要点添加到我的生意宝06年03月01日浏览次数:581为了适应电子产品飞快的更新换代节奏,产品设计工程师更倾向于选择在市场上很容易采购到的AC/DC适配器,并把多组直流电源直接安装在系统的线路板上。由于开关电源产生的电磁干扰会影响到其电子产品的正常工作,正确的电源PCB排版就变得非常重要。开关电源PCB排版与数字电路PCB排版完全不一样。在数字电路排版中,许多数字芯片可以通过PCB软件来自动排列,且芯片之间的连接线可以通过PCB软件来自动连接。用自动排版方式排出的开关电源肯定无法正常工作。所以,设计人员需要对开关电源PCB排版基本规则和开关电源工作原理有一定的了解。1开关电源PCB排版基本要点1.1电容高频滤波特性图1是电容器基本结构和高频等效模型。AES图1电容器结构和寄生等效串联电阻和电感电容的基本公式是C=0(1)式(1)显示,减小电容器极板之间的距离(d)和增加极板的截面积(A)将增加电容器的电容量。电容通常存在等效串联电阻(ESR)和等效串联电感(ESL)二个寄生参数。图2是电容器在不同工作频率下的阻抗(Zc)。0.110短电容0.01001图2电容阻抗(Zc)曲线一个电容器的谐振频率(6)可以从它自身电容量(C)和等效串联电感量(LS虹)得到,即fo=(2)当一个电容器工作频率在6以下时,其阻抗随频率的上升而减小,即Zc=(3)当电容器工作频率在以上时,其阻抗会随频率的上升而增加,即Zcj2fLESL(4)当电容器工作频率接近f6时,电容阻抗就等于它的等效串联电阻(RSR)。电解电容器一般都有很大的电容量和很大的等效串联电感。由于它的谐振频率很低,所以只能使用在低频滤波上。钽电容器一般都有较大电容量和较小等效串联电感,因而它的谐振频率会高于电解电容器,并能使用在中高频滤波上。瓷片电容器电容量和等效串联电感一般都很小,因而它的谐振频率远高于电解电容器和钽电容器,所以能使用在高频滤波和旁路电路上。由于小电容量瓷片电容器的谐振频率会比大电容量瓷片电容器的谐振频率要高,因此,在选择旁路电容时不能光选用电容值过高的瓷片电容器。为了改善电容的高频特性,多个不同特性的电容器可以并联起来使用。图3是多个不同特性的电容器并联后阻抗改善的效果。乙乙乙z图3多个电容器并联可改善阻抗特性电源排版基本要点1旁路瓷片电容器的电容不能太大,而它的寄生串联电感应尽量小,多个电容器并联能改善电容的高频阻抗特性。图4显示了在一个PCB上输入电源(V)至负载(R1)的不同走线方式。为了降低滤波电容器(C)的ESL,其引线长度应尽量减短;而V正极至RL和Vm负极至R的走线应尽量靠近。VB大(a)效果差的走线方式(b)效果好的走线方式图4滤波电路PCB走线方式1.2电感高频滤波特性图5中的电流环路类似于一匝线圈的电感。高频交流电流所产生的电磁场B(t)将环绕在此环路的外部和内部。如果高频电流环路面积(Ac)很大,就会在此环路的内外部产生很大的电磁干扰。线文流电凉八场CEPR图5电感结构和寄生等效并联电容和电阻电感的基本公式是L=(5)从式(5)可知,减小环路的面积(Ac)和增加环路周长(1m)可减小L。电感通常存在等效并联电阻(EPR)和等效并联电容(C)二个寄生参数。图6是电感在不同工作频率下的阻抗(Z)。1000环形电悉100D电派1010100M图6电感阻抗(Z)曲线谐振频率(6)可以从电感自身电感值()和它的等效并联电容值(C)得到,即fo=(6)当一个电感工作频率在以下时,电感阻抗随频率的上升而增加,即Zj2fL(7)当电感工作频率在以上时,电感阻抗随频率的上升而减小,即ZL=(8)当电感工作频率接近时,电感阻抗就等于它的等效并联电阻(REPR)。在开关电源中电感的Cp应该控制得越小越好。同时必须注意到,同一电感量的电感会由于线圈结构不同而产生不同的C值。图7就显示了同一电感量的电感在二种不同的线圈结构下不同的C值。图7(a)电感的5匝绕组是按顺序绕制。这种线圈结构的C值是1匝线圈等效并联电容值(C)的1/5。图7(b)电感的5匝绕组是按交叉顺序绕制。其中绕组4和5放置在绕组1、2、3之间,而绕组1和5非常靠近。这种线圈结构所产生的Cp值是1匝线圈C值的两倍。230人|0|CF2c(a)顺序绕(b)交叉绕图7不同线圈结构造成不同等效并联电容值可以看到,相同电感量的两种电感的C值居然相差达数倍。在高频滤波上如果一个电感的C值太大,高频噪音就会很容易地通过C直接耦合到负载上。这样的电感也就失去了它的高频滤波功能。图8显示了在一个PCB上V通过L至负载(R)的不同走线方式。为了降低电感的C,电感的二个引脚应尽量远离。而V正极至R1和V负极至R1的走线应尽量靠近。并联电容C太大(a)效果差的走线方式(b)效果好的走线方式图8滤波电路 PCB走线方式电源排版基本要点2电感的寄生并联电容应尽量小,电感引脚焊盘之间的距离越远越好。1.3镜像面电磁理论中的镜像面概念对设计者掌握开关电源的PCB排版会有很大的帮助。图9是镜像面的基本概念。图9(a)是当直流电流在一个接地层上方流过时的情景。此时在地层上的返回直流电流非常均匀地分布在整个地层面上。图9(b)显示当高频电流在同一个地层上方流过时的情景。此时在地层上的返回交流电流只能流在地层面的中间而地层面的两边则完全没有电流。一旦理解了镜像面概念,我们很容易看到在图10中地层面上走线的问题。无辐射白流电流返回电流接地(a)直流低锅射高频电流返回电流接地尼(b)交流
