2023年变电站的实习报告.docx

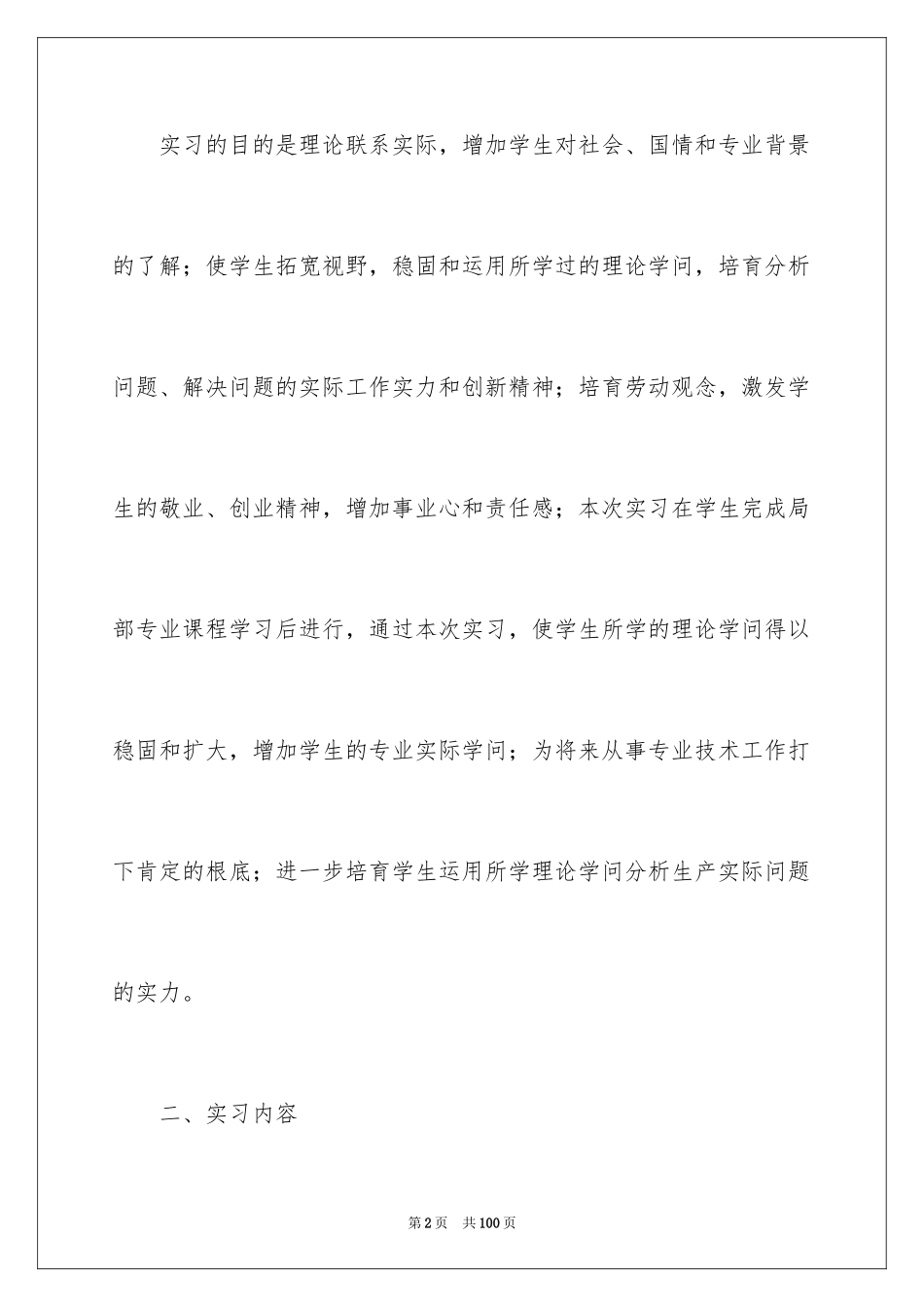

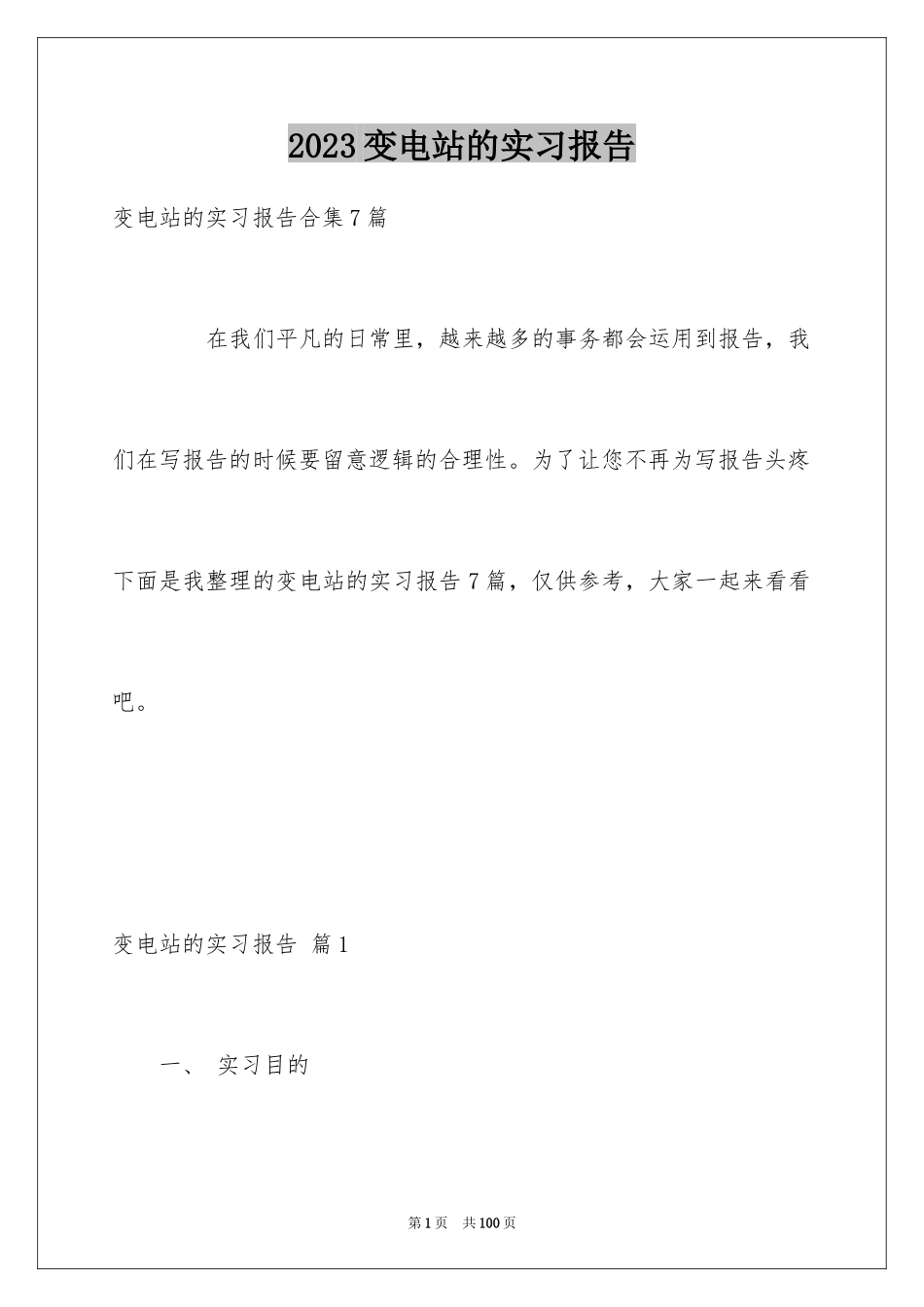

2023变电站的实习报告 变电站的实习报告合集7篇 　　在我们平凡的日常里，越来越多的事务都会运用到报告，我们在写报告的时候要留意逻辑的合理性。为了让您不再为写报告头疼，下面是我整理的变电站的实习报告7篇，仅供参考，大家一起来看看吧。 变电站的实习报告 篇1 　　一、 实习目的 　　实习的目的是理论联系实际，增加学生对社会、国情和专业背景的了解；使学生拓宽视野，稳固和运用所学过的理论学问，培育分析问题、解决问题的实际工作实力和创新精神；培育劳动观念，激发学生的敬业、创业精神，增加事业心和责任感；本次实习在学生完成局部专业课程学习后进行，通过本次实习，使学生所学的理论学问得以稳固和扩大，增加学生的专业实际学问；为将来从事专业技术工作打下肯定的根底；进一步培育学生运用所学理论学问分析生产实际问题的实力。 　　二、实习内容 　　2、实习前期打算 　　变电所是联系发电厂和电力用户的中间环节，起着电压变换和安排电能的作用。依据变电所在电力系统中的地位和作用不同，变电所可分为枢纽变电所、中间变电所、区域变电所和终端变电所。 　　①枢纽变电所枢纽 　　变电所位于电力系统的枢纽点，集合有多个电源〔发电厂或其他电力网〕，连接电力系统的高压和中压，电压等级在330kV以上，负责向区域变电所和中间变电所供电。当其停电时，将引起电力系统解列甚至瘫痪。 ②中间变电所 　　中间变电所位于枢纽变电所和区域变电所之间，使长距离输电线路分段，其高压侧以交换潮流为主，起功率交换作用。它一般集合2~3路电源，电压等级在220~330kV之间。除了通过功率外，它还降压向当地用户供电，当其停电时将使区域电网解列。 　　③区域变电所 　　区域变电所负责向某一地区城市供电，高压侧电压等级一般为110kV或220kV，低压侧电压等级一般为110 kV或35 kV。当该变电所停电时将使该地区的供电中断。 　　④终端变电所 　　终端变电所在输电线路的终端，干脆向电力用户供电，高压侧电压一般为110 kV。当全所停电时，只影响该变电所的供电用户。 　　⑤牵引变电所 　　牵引变电所是一种特别的终端变电所，用于向电气化铁路的电力牵引网和电力机车供电。其高压侧电压一般为110 kV或220 kV，低压侧电压为27.5 kV〔BT供电〕或55 kV〔AT供电〕。牵引变电所是一级电力负荷，少数牵引变电所还担负着其所在地区的10 kV动力负荷。 　　㈡500kV变电站电气主接线 　　变电站电气主接线指的是变电站中集合、安排电能的电路，通常称为变电所一次接线，是由变压器、断路器、隔离开关、互感器、母线、避雷器等电气设备按肯定依次连接而成的，电气主接线图中，全部电气设备均用规定的文字和符号表示，按它们的正常状态画出。变电站的主接线有线路-变压器组接线，单母线接线，桥式接线三种。 　　为了便于运行分析与操作，变电站的主限制室中，通常运用了能说明主要电气设备运行状态的主接线操作图，每次操作预演和操作完成后，都要确认图上有关设备的运行状态已经正确无误。 　　电气主接线是整个变电站电气局部的主干，电气主接线方案的选定，对变电所电气设备的选择，现场布置，保护与限制所实行的方式，运行牢靠性、敏捷性、经济性、检修运行维护的平安性等，都有干脆的影响。因此选择优化的电气主接线方式具有特殊重要的意义。 　　500kV变电站是电力系统的枢纽站，在电网中的地位极其重要，其平安牢靠性将干脆影响大网、主网的平安稳定运行。因此对500kV变电站电气接线一般采纳双母线四分段带专用旁母和3/2断路器两种接线方式。 　　500 kV升压变电站配电装置采纳中型布置，断路器实行三列式布置。在母线和线路上装设三相电容式电压互感器，在主变压器上装设单相电容式电压互感器，接线简洁清楚。母线为铝合金型硬母线，间隔宽度为32m，根本冲击绝缘水平1800 kV。 　　㈢500kV变电站的主要电气设备 　　500 kV超高压变电站的主要电气设备有主变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、并联电抗器和串联电容器等。 　　⑴主变压器 　　①500 kV 升压变压器。500kV主变压器的特点是电压等级高、传输容量大，对变压器的设计和制造工艺的要求都比拟高。500 kV变电站的升压变压器，对于单机容量为600MV的发电机组，采纳发电机-变压器组单元接线，变 　　压器的容量为700MV A左右，多采纳三相变压器，也有采纳三台单相变压器接成三相组成的。 　　②500 kV自耦变压器。为了节约材料、便利运输和降低损耗，500kV 　　变电站的联络变压器和降压变压器都采纳自耦变压器。500 kV自耦变压器一般接成星形-星形。由于铁心饱和，在二次侧感应电压内会有三次谐波出现。为了消退三次谐涉及削减自耦变压器的零序阻抗，三相自耦变压器中，除有公共绕组和串联绕组外，还增设了一个接成三角形的第三绕组，此绕组和公共绕组、串联绕组只有磁的联系，没有电的联系。第三绕组电压为6~35 kV，除了用来消退三次谐波外，还可以用来对旁边地区供电，或者用来连接无功补偿装置等。 　　⑵断路器 　　高压断路器的主要作用是，在正常状况下限制各种电力线路和设备的开断和关合，在电力系统发生故障时自动地切除电力系统的短路电流，以保证电力系统的正常运行。在超高压电网中我国500kV断路器全部运用六氟化硫断路器。 　　⑶隔离开关 　　隔离开关是高压开关设备的一种，在结构上，隔离开关没有特地的灭弧装置，因此不能用来拉合负荷电流和短路电流，。正常分开位置时，隔离开关两端之间有符合平安要求的可见绝缘距离，在电网中，其主要用途有：①设备检修时，隔离开关用来隔离有电和无电局部，形成明显的开断点，以保证工作人员和设备的平安；②隔离开关和断路器相协作，进行倒闸操作，以变更系统接线的运行方式。其只要作用是电气隔离。 　　⑷电压互感器 　　电压互感器作为电压变换装置跨接于高压与零线之间，将高电压转换成各种设备和仪表的工作电压；电压互感器的主要用途有：①供电量结算用，要求有0.2级精确等级，但输出容量不大；②用作继电保护的电影信号源，要求精确等级一般为0.5级及3p，输出容量一般较大；③用作合闸或重合闸检查同期、检无压信号，要求精确等级一般为1.0级和3.0级，输出容量较大。现代电力系统中，电压互感器一般可做到四绕组式，这样一台电压互感器可集上述三种用途于一身。电压互感器分为电磁式和电容式两大类，目前在500kV电力系统中，大量运用的都是电容式电压互感器。 　　⑸电流互感器 　　电流互感器是特地用作变换电流的特种变压器。电流互感器的一次绕组串联在电力线路中，线路中的电流就是互感器的一次电流，二次绕组接有测量仪表和保护装置，作为二次绕组的负荷，二次绕组输出电流额定值一般为 5A或1A。 　　⑹避雷器 　　避雷器是变电站内保护电气设备免雷电冲击波攻击的设备。当雷电冲击波沿线路传入变电站，超过避雷器保护水平常，避雷器首先放电，将雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。 　　⑺高压电抗器和抽能并联高压电抗器 　　超高压沟通输电线路有大量的容性充电功率。100km长的500kV线路容性充电功率约为100~120M。为同样长度的220kV线路的6~7倍。如此大的容性充电功率给电网的平安运行带来了很多麻烦。因此，在超高压输电线路上一般要装设并联高压电抗器。为了解决500 kV 　　3、实习过程 　　高压断路器：〔1〕500kV高压断路器为阿尔斯通GL317D550 Kv3150A型，操作机构是弹簧式系统，灭弧介质为六氟化硫 〔2〕220 kV和35kV高压断路器为西门子GL317D型，操作机构是液压式系统，灭弧介质也是六氟化硫。在高压断路器均接电流互感器，500kV侧电流互感器变比为2500：1，220kV侧电流互感器变比为1200： 1。高压断路器均采纳六氟化硫式，六氟化硫断路器的优点有许多：介质强度高，灭弧实力强，开断容量大，熄弧特性好，无噪声枯燥性，寿命长。 　　并联电容器：运用国产25#油，分为并联电容器A组、并联电容器B组、并联电容器C组、中性点并联电容器。 　　隔离开关GWD-550DW〔550KV，3150A〕和接地刀闸： 　　避雷器Y20W5-444/1106W，互感器SAS550 　　梦山变500kV进线采纳一塔一回式四分裂导线，220kV出线采纳一塔双回式二分裂导线。〔如手绘图所示〕 　　35kV保护小室:主要有保护装置以及各种装置柜,如继电保护试验电源屏、故障录波装置柜、监控装置低抗测量等。 　　主控室：包括微机监控系统、电力系统通信系统、变电站管理系统。梦山变的主控室有六台计算机组成：视频视频监控系统机、故障录波系统、监控后台２、监控后台１、五防系统，以上的都是由我国电气业较先进的南瑞集团的产品，可以说都是国内最先进的技术。在主控室里对整个变电站的运行进行监视，通过计算机技术对故障进行预警、分析、解除，限制及平安操作闭锁，显示和制表打印，时间依次记录，事故追忆，信息的远传，运行、操作、事故处理指导，人机联系，运行的技术管理，自诊断、自复原和自动切换。 　　通讯主网是以太网，子网以NET网连接。 　　5、梦山变电站事故处理原那么及事故处理预案 变电站事故处理的一般原那么 　　处理事故必需做到稳〔镇静〕、准〔精确〕、敏〔快速〕，且要依据以下原那么实行措施：尽速限制事故开展，消退事故根源，解除对人身、设备平安的威逼；用一切可能的方法保持设备接着运行，以保证对用户的供电；尽快对已停电的用户复原送电；调整电力系统的运行方式，使其复原正常运行。事故时和事故后的联系汇报制度和汇报内容。电力系统的值班调度员领导各变电站值班人员处理系统发生的事故，事故时，发生事故的变电站值班人员应将有关状况刚好报告管辖值班调度员、分公司调度、站长。调度员那么依据汇报的状况推断分析，做出事故处理确定，下达吩咐。值班人员的汇报必需做到刚好、全面、精确。误报和漏报，会对处理事故造成不良后果.紧急状况可先处理后汇报. 假设事故时变电站与调度联系中断，那么值班人员按规程规定处理事故，通讯复原后应马上将事故状况和处理过程具体汇报.并应做好事做记录。 　　变压器的异样运行和事故处理的一般规定 　　发生异样运行和事故时，运行人员应记录故障时的各种运行参数、信号掉牌和打印记录，并不得随意复归。检查现场设备状况，向有关人员汇报。主变压器在运行中发生以下严峻异样状况时，在刚好向网调、中调值班调度员汇报的同时，可由值长吩咐马上切断主变三侧开关，使主变马上退出运行，并将处理状况向调度员汇报。变压器内部有剧烈的爆炸声和严峻的放电声。释放装置向外喷油或冒烟。主变压器起火。变压器严峻漏油，使油位下降，并低于油位计的指示限度〔留意确认油位下降〕。在正常负荷和冷却条件下，变压器温度不正常，并不断上升，超过 105℃。变压器过负荷运行超过1.6倍。瓦斯动作，在放气体前应暂将重瓦斯改投信号位置，完毕后投入跳闸。重瓦斯动作跳闸后，动作缘由未查清不得将主变合闸送电。差动保护及重瓦斯保护同时动作使变压器跳闸时，不经内部检查和试验，不得将变压器投入运行。假设变压器继电保护动作跳闸或压力释放装置动作，应对变压器进行检查〔包括负荷、电压、温度等〕，在未查明确实是误动或其它缘由以前，不得将变压器投入运行。变压器冷却设备发生故障退出运行时，值班人员应指定专人监视记录变压器的电流和温度，并马上向网调、中调值班调度员汇报。假设是冷却器电源故障〔包括站用电故障〕，应查明缘由，尽快复原。假设是保险熔断或自动开关跳闸，应检查回路并更换保险或重合开关。假设屡次熔断或屡次跳开关时，说明回路内部有故障，应马上查明缘由，不得强行运行。假设是风扇故障或油泵的热耦动作时，对于风扇故障那么将该故障风扇退出运行〔撤除电源线〕后重新启动冷却器，对于油泵热耦动作那么应在故障油泵退出运行后将另一组冷却器启动。主变当冷却器系统发生故障全停时〔即油泵
