PCB
布局
电源

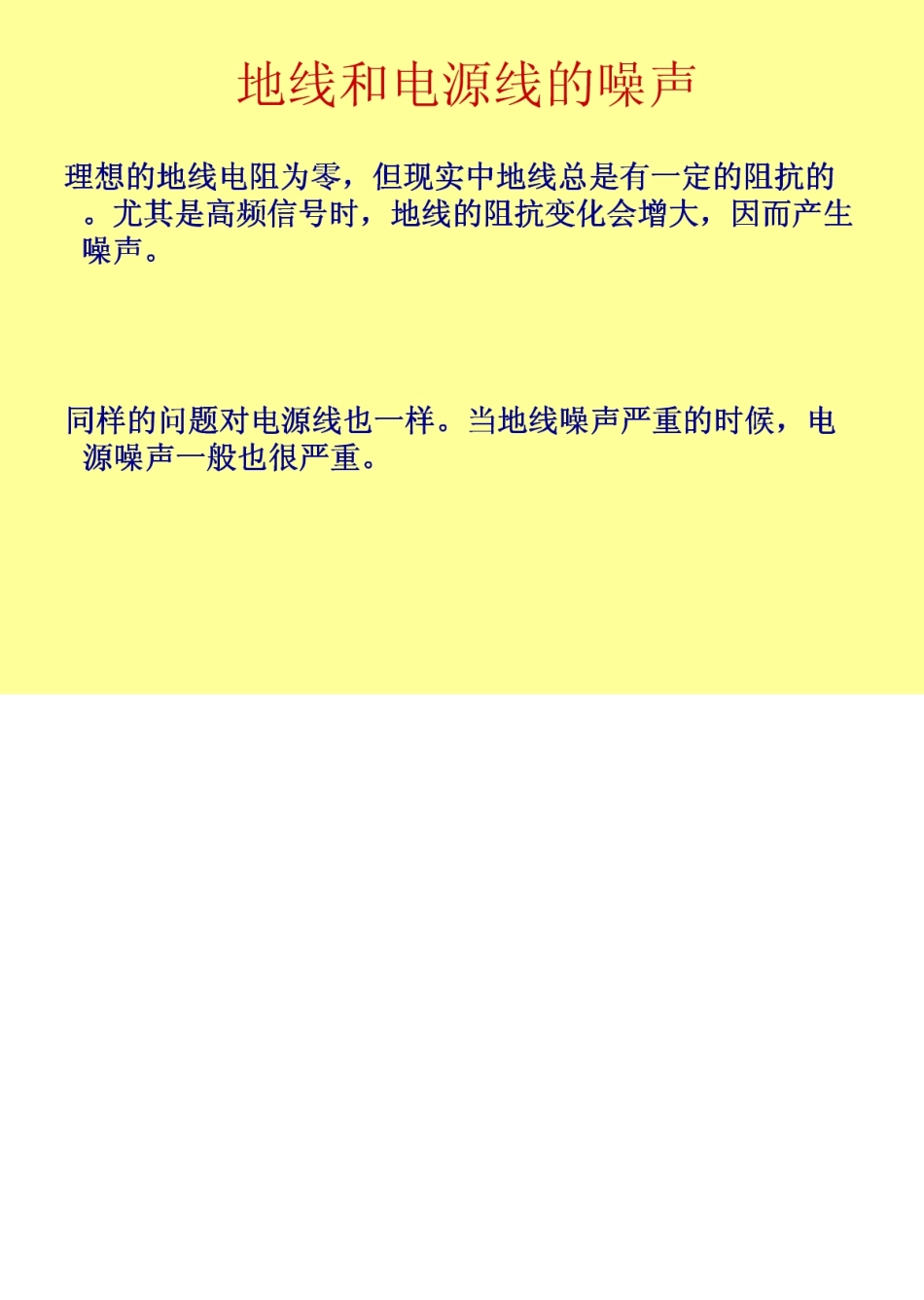

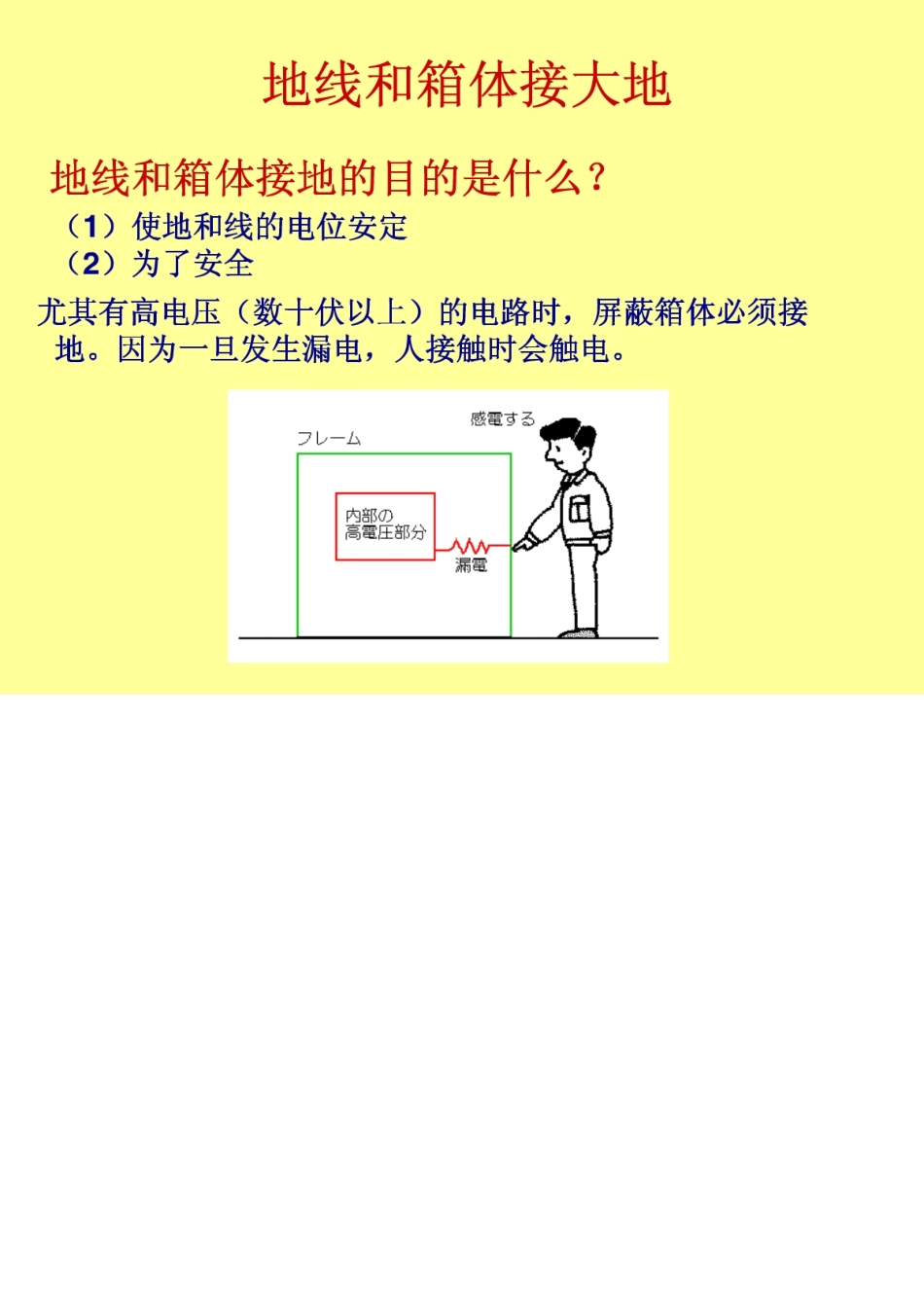

第九节地和电源电路的信号传导需要一去一来的两条路，回来的路一般用地线。可是在画电路图时，通常不愿意画地线和电源线，只用符号代替。電源記号(a)反酝增幅器(b)/y地和电源用记号连记号都省了这种画图方法习惯了以后，渐渐就会忘了电路是回路。地线和箱体接大地地线和箱体接地的目的是什么？(1)使地和线的电位安定(2)为了安全尤其有高电压（数十伏以上)的电路时，屏蔽箱体必须接地。因为一旦发生漏电，人接触时会触电。感電寸子7-6大部高電压部分漏電大地是指？大地并不见得非得是地球，尺寸比较大的导电体也可以作为大地，如飞机机体。下图，b要比a好。月与K镍（短）電子椒器香子機器上儿铁骨高層比儿一竹下锦(最)大地大地(a)少与K卷大地落才6)少与之下卷付近铁骨仁落有
