2023年发电实习报告10.docx

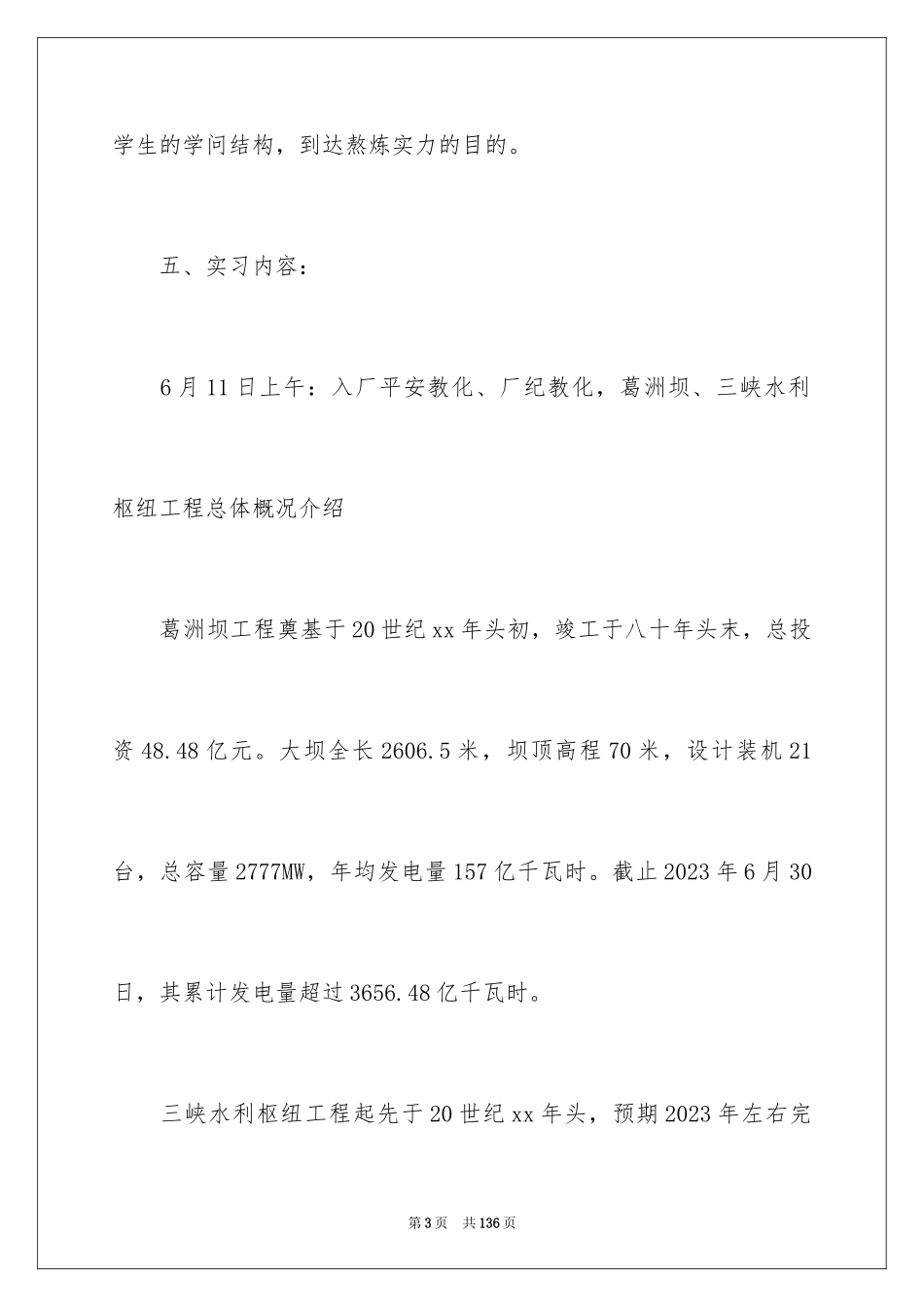

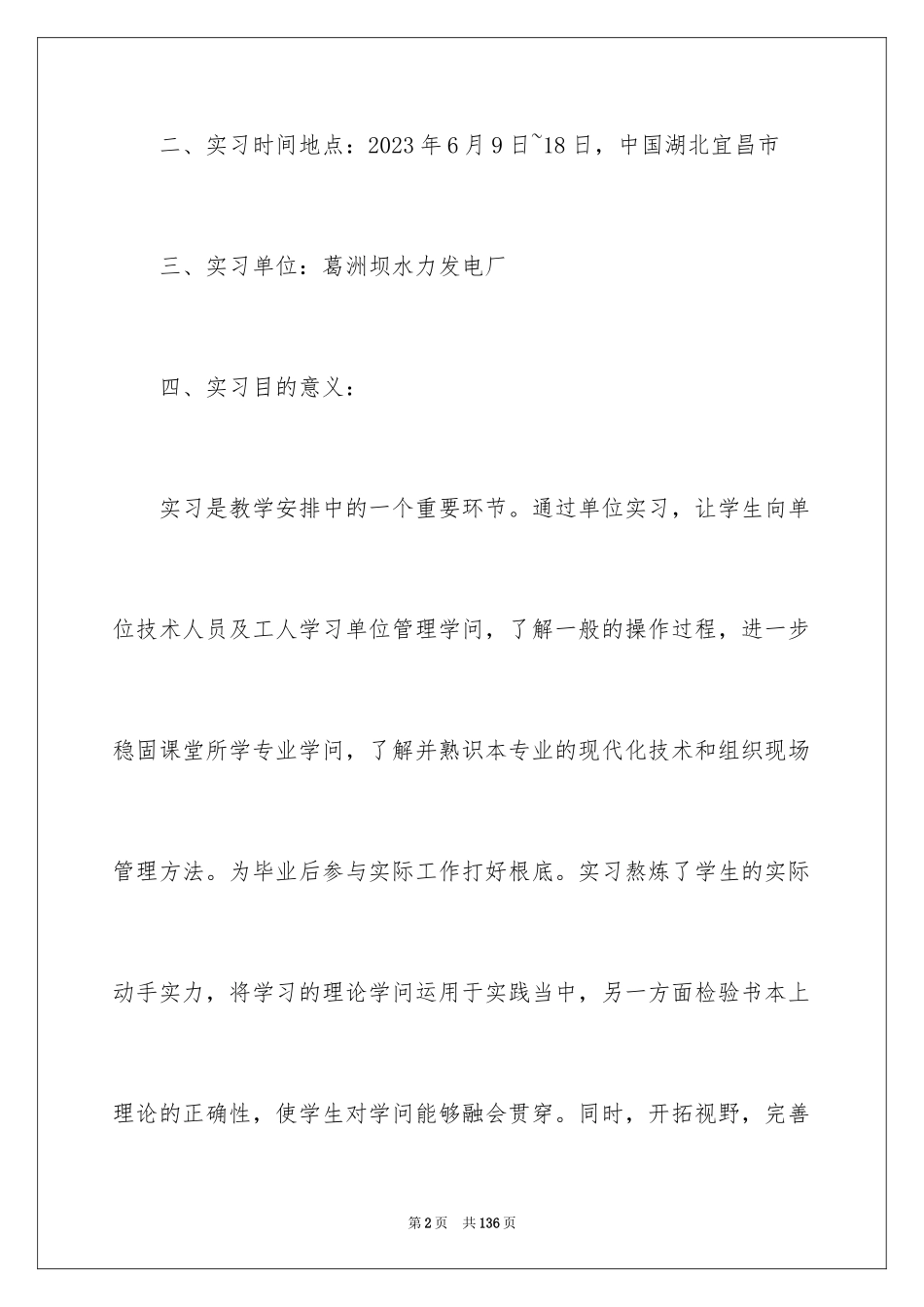

2023发电实习报告 发电实习报告集锦9篇 　　我们眼下的社会，我们都不行避开地要接触到报告，报告中提到的全部信息应当是精确无误的。那么你真正懂得怎么写好报告吗？下面是我收集整理的发电实习报告9篇，欢送大家借鉴与参考，希望对大家有所帮助。 发电实习报告 篇1 　　一、实习名称：葛洲坝生产实习 　　二、实习时间地点：2023年6月9日~18日，中国湖北宜昌市 　　三、实习单位：葛洲坝水力发电厂 　　四、实习目的意义： 　　实习是教学安排中的一个重要环节。通过单位实习，让学生向单位技术人员及工人学习单位管理学问，了解一般的操作过程，进一步稳固课堂所学专业学问，了解并熟识本专业的现代化技术和组织现场管理方法。为毕业后参与实际工作打好根底。实习熬炼了学生的实际动手实力，将学习的理论学问运用于实践当中，另一方面检验书本上理论的正确性，使学生对学问能够融会贯穿。同时，开拓视野，完善学生的学问结构，到达熬炼实力的目的。 　　五、实习内容： 　　6月11日上午：入厂平安教化、厂纪教化，葛洲坝、三峡水利枢纽工程总体概况介绍 　　葛洲坝工程奠基于20世纪xx年头初，竣工于八十年头末，总投资48.48亿元。大坝全长2606.5米，坝顶高程70米，设计装机21台，总容量2777MW，年均发电量157亿千瓦时。截止2023年6月30日，其累计发电量超过3656.48亿千瓦时。 　　三峡水利枢纽工程起先于20世纪xx年头，预期2023年左右完成，拦河大坝为混凝土重力坝，坝顶总长3035米，坝高185米，水电站为坝后式，左岸设14台，左岸12台，共表机26台，前排容量为700MW的小轮发电机组，总装机容量为18200MW，年发电量847亿千瓦时。 　　葛洲坝水力发电厂成立于19xx年11月，2023年11月改制重组，与三峡电厂成为长江电力的下属企业。 　　6月11日下午：葛洲坝电气一次局部介绍〔二江电厂〕 　　220kV开关站的接线方式为： 　　双母线带旁路，旁路母线分段——这是二江电厂220kV开关站接线方式的一个特点。将旁路母线分段并在每个分段上各设置一台断路器的缘由是母线上的进、出线回数多，且均是重要电源或重要线路，有可能出现有其中两台断路器须要同时检修而对应的进、出线不能停(电的状况，在这种状况发生时旁路母线分段运行、旁路断路器分别代替所要检修的两台断路器工作，保证了发供电的牢靠性。同时两台旁路断路器也不行能总是处于完好状态，也须要检修与维护,当其中一台检修例一台处于备用状态，这样牢靠性比旁路母线不分段、仅设置一台旁路断路器高。 　　开关站的主要配置： 　　出线8回：1－8E〔其中7E备用〕； 　　进线7回：1－7FB〔FB：发电机－变压器组〕； 　　大江、二江开关站联络变压器联络线：2回； 　　断路器：19台； 　　母线：圆形管状空心铝合金硬母线，主母线分别设置电压互感器〔CVT〕及避雷器〔ZnO〕一组。 　　开关站布置型式： 　　分相中型单列布置〔户外式〕。 　　发电机与主变压器连接方式： 　　采纳单元接线方式。 　　厂用6kV系统与发电机组的配接方式： 　　采纳分支接线方式(仅3－6F有此分支)。分支接线是机组与主变压器采纳单元接线或扩大单元接线方式下获得厂用电的一种常用方法。在有厂用分支的状况下，为保证对厂用分支供电牢靠性，必需作到： 　　1〕发电机出口母线上设置隔离开关； 　　2〕隔离开关安装位置应正确。为提高对厂用分支供电的牢靠性，在3F－6F出口母线上加装了出口断路器。这样当机组故障时出口断路器跳闸切除故障，主变压器高压断路器不再分闸，不会出现机组故障对应6kV分段短时停电状况。 　　厂用6kV系统的接线方式： 　　采纳单母线分段方式——二江电厂厂用6kV母线共4段，各段编号分别为3、4、5、6，与各自供电变压器〔公用变压器〕所连接的发电机编号对应。 　　厂用电有关配置： 　　对发电厂来讲，厂用电就是“生命线〞，必需具有足够高的牢靠性。但单母线分段接线方式牢靠性不高，为解决这一冲突，普遍采纳的配置原那么是： 　　1、电源配置原那么：各分段的电源必需相互独立,且获得电源方向不得单一。 　　2、负荷配置原那么：同名负荷的双回路或多回路须连接于母线不同分段上。 　　3、段间配置原那么：分段与分段间应具备相互备用功能或设置特地备用段。 　　6月12日上午：参观二江电厂，220kv开关站，泄洪设施 　　6月13日上午：葛洲坝一次局部介绍〔大江电厂〕 　　500kV开关站接线方式： 　　采纳3/2接线——选择3/2接线方式，是基于开关站重要性考虑的。因为开关站进出线回数多，且均是重要电源与重要负荷，电压等级高、输送容量大、距离远，母线穿越功率大〔最大2820MVA〕，并通过葛洲坝500kV换流站与华东电网并网，既是葛洲坝电厂电力外送的咽喉，又是华中电网重要枢纽变电站。3/2接线可以保证供电的高牢靠性。 　　500kV开关站布置型式： 　　分相中型三列布置〔户外式〕。 　　开关站有关配置： 　　开关站共6串，每串均作交叉配置〔交叉配置：一串的2回线路中，一回是电源或进线，另一回是负荷或出线〕，交叉配置是3/2接线方式普遍的配置原那么，作交叉配置时，3/2接线牢靠性到达最高。因为这种配置在一条母线检修时另一条母线故障或2条母线同时故障时电源与系统仍旧相连接，(在系统处于稳定条件下〕仍能够正常工作。 　　1－6串的出线分别是：葛凤线、葛双1回、葛双2回、葛岗线、葛换2回、葛换1回。其中葛凤线、葛双2回、葛岗线首端分别装设并联电抗器〔DK〕。 　　1－6串的进线分别是：8B与10B并联引线、12B与14B并联引线、16B与18B并联引线、20B引线〔上述各变压器共连接大江电厂14台发电机组〕。例外两条进线是二江电厂220kV开关站与大江电厂500kV开关站两台联络变压器〔251B、252B〕的高压侧引出线。 　　发电机与主变压器的连接方式： 　　扩大单元接线方式——由于主变压器连接2台发电机，且1－3串进线由二台主变压器并联，所以在发电机出口母线上设置了断路器。这样当一台发电机故障时，仅切除故障发电机，本串上其他发电机仍能正常工作，最大限度保证了对系统供电的牢靠性。 　　厂用6kV系统接线方式： 　　单母线分段方式。 　　6月13日下午：参观500kv开关站 　　6月14日下午：葛洲坝电厂继电保护介绍 　　继电保护的对象： 　　电力元件、电力系统 　　继电保护的任务： 　　1、故障跳闸； 　　2、异样时发信号。 　　继电保护的要求： 　　1、牢靠性； 　　2、选择性； 　　3、快速性； 　　4、灵敏性。 　　继电保护的构成： 　　厂房的保护： 　　1、机组保护：纵差保护、不对称保护、失磁保护、转子过流保护、负序过流保护； 　　2、主变压器保护：重瓦斯保护、轻瓦斯保护、差动保护、纵联保护、过电流保护等。 　　6月15日上午：参观大江电厂 　　6月16日上午：参观三峡水利枢纽工程 　　6月16日下午：葛洲坝电厂励磁装置介绍 　　励磁系统分类〔按有无旋转磁场分〕： 　　旋转磁场励磁； 　　静止磁场励磁：二极管整流励磁、可控硅整流励磁、二极管可控硅混合整流励磁。 　　励磁系统任务： 　　1、机端电压限制； 　　2、无功功率的安排； 　　3、保证系统稳定性。 　　电厂主励为沟通侧串联，有自并励、自复励方式；电厂备励有3~4台，为二极管整流、他励方式。 　　励磁调整器〔2套〕： 　　远方限制：恒机端电压调整、恒励磁电流调整、恒无功调整； 　　限制功能：1〕强励限制；2〕功率柜停风或局部功率柜故障时，降低励磁；3〕过无功限制；4〕欠励限制；5〕V/F限制。 　　6月17日上午：参观500kv换流站 　　6月17日下午：葛洲坝500kv换流站原理和配置介绍 　　葛洲坝－上海南桥直流输电工程是中国第一条超高压直流输电工程。工程送端葛洲坝换流站位于宜昌宋家坝，受端换流站位于上海市奉贤县南桥，途经湖北、安徽、江苏、浙江和上海，线路全长1045.7Km。原安排19xx年12月建成极1，19xx年工程全部建成。由于换流变压[本文来源于我的)器未通过出厂试验而重新制造，推迟到19xx年9月投入运行，整个工程于19xx年8月全部建成，从湖北葛洲坝至上海的葛南双极直流输电线路投入商业运行。其额定容量为1200MW〔单极600MW〕，额定电压为±500kV，输送直流电流为1200A。此工程揭开了我国输电史上新，中国电力从今进入了交直流混合输电的时代。 　　葛洲坝－上海直流输电工程的运行方式有以下几种： 　　①双极方式〔包括双极对称方式和不对称方式〕； 　　②单极大地回线方式〔包括双导线并联大地回线方式〕； 　　③单极金属回线方式； 　　④功率反送方式〔反送最大功率为额定功率的50％〕； 　　⑤降压方式〔在额定直流电流下，直流电压可降到额定值的70％〕。 　　换流站的主要设备： 　　换流阀：两端均采纳空气绝缘，水冷却，户内悬挂式，晶闸管四重阀结构。三个四重阀构成一个12脉动换流器。每个换流阀由8个组件，每个组件有15个晶闸管，共120个晶闸管组成。 　　换流变压器：采纳单相三线圈的换流变压器，每极3台，共7台〔其中1台为备用〕。线圈结线为接法，二次线圈对地高压绝缘，单台变压器的额定容量为237/118.5/118.5MVA，额定电压为kV。变压器为有载调压，抽头在525kV侧，调整范围为-6%－ 4%，每级1%。 　　沟通滤波器：用于消退直流输电时在沟通侧产生的特征谐波〔12n±1次〕，以及补偿无功。单组容量67MVAR，6组共402MVAR。其中有四组11/12.94次的低通沟通滤波器，和两组23.6/36.23次、23.25/35.37次的双调谐高通沟通滤波器。 　　直流滤波器：换流站的每极各配备调谐频率为12/24次和12/36次的双调谐滤波器各一组。 　　6月18日上午：葛洲坝电厂设备高压试验与意义 　　目的： 　　检验电气设备的绝缘性。 　　分类： 　　按类型分：1〕出厂试验； 　　2〕交接试验； 　　3〕预防性试验〔周期性〕； 　　按性质分： 　　1〕非破坏性试验 发电实习报告 篇2 　　为仔细贯彻平安第一、预防为主、综合治理的平安生产方针，全面落实平安生产规章制度，为了更好的完成工作，将本月工作进行了如下总结： 　　1、运行值班状况 　　本月运行值班夜班共7天，报表未出错误，升压站设备未出故障，做到按时巡察设备，特别状况增加巡察次数，觉察有平安隐患刚好汇报，保证设备最正确状态运行。 　　2、风机箱变巡察检查状况 　　本月完成xxx风电场第五条、第六条集电线路风机箱变巡察检查工作，觉察有3台箱变油位高，压力释放阀有喷油现象，刚好对油位高的箱变进行放油工作，确保箱变油位正常。 　　本月完成xxx风电场第十一条、第十二条集电线路风机箱变巡察检查工作，觉察有3台风机门拉杆损坏，对拉杆进行了焊接修复工作，禁止非本风场人员进入风机塔筒内。 　　3、xxx风电场测风塔与xxx风电场测风塔安装监护 　　对白杨河风电场测风塔与草湖南风电场测风塔安装工作进行了局部监护跟踪，确保打地基工程质量完好。 发电实习报告 篇3 　　实习报告是指各种人员实习期间须要撰写的对实习期间的工作学习经验进行描述的文本。它是应用写作的重要文体之一。 　　一、实习支配 　　八月二十九号下午来到了XxXx国际Xx发电厂为期一周的相识实习。 　　三十号上午，了平安规那么的教化。 　　三十号下午，由电厂的师傅给了Xx发电厂生产过程的教化。 　　三十一号和一号的一成天，都在热工车间跟班实习。 　　二号上午参观了机炉，下午参观了电气。 　　三号上午参观了输煤系统，下午参观了化学车间水泵房。 　　二、实习内容 　　1、对Xx电厂的总体相识 　　特大型国有企业X
