2023学年中考物理复习方案阶段检测卷04试题.docx

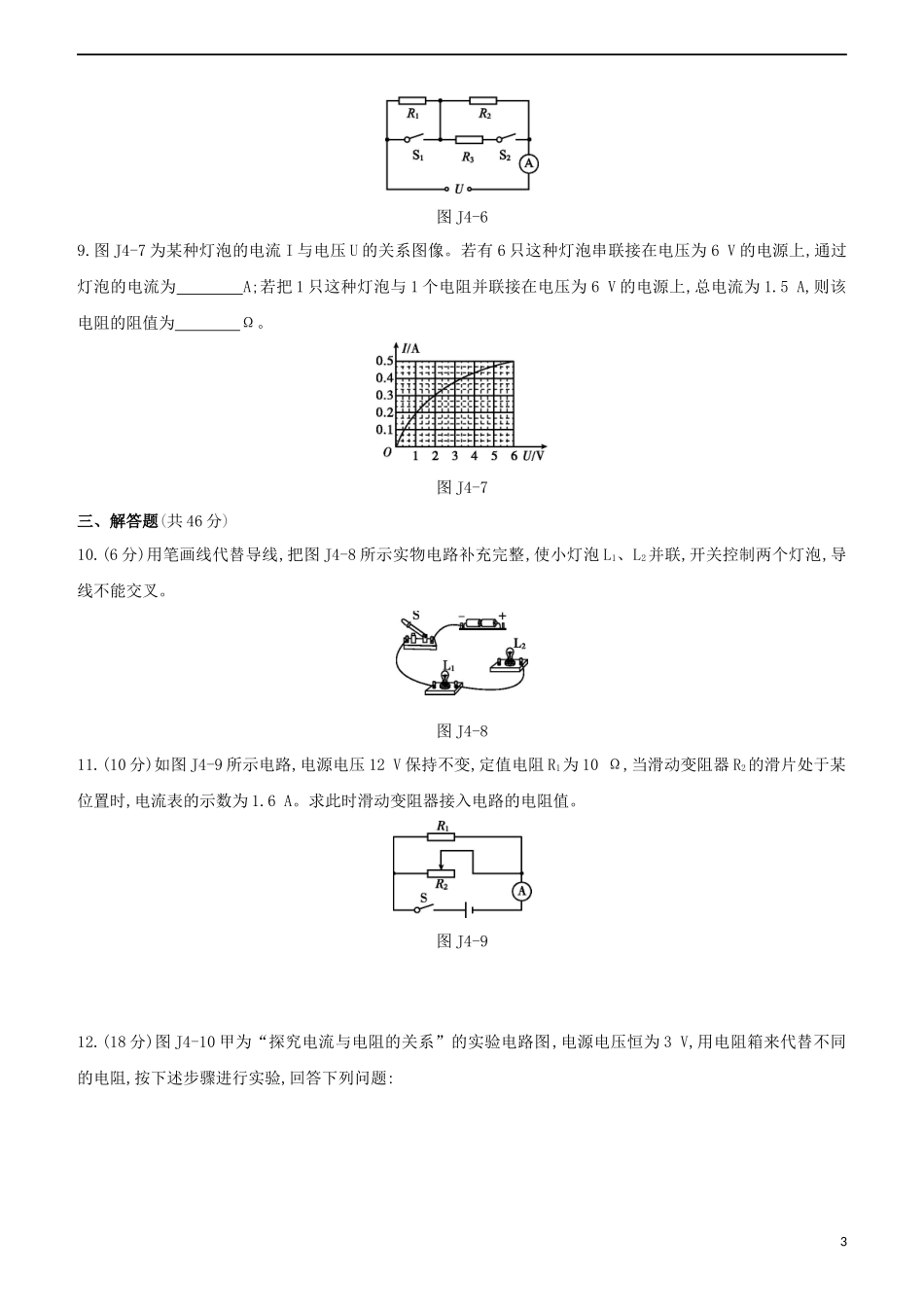

阶段检测卷(四) (时间:40分钟　分值:100分) 一、选择题(每题5分,共30分) 1.下列因素中,对导体电阻大小有决定作用的是(　　) A. 导体是否接入电路 B.导体的长度 C.通过导体的电流 D.导体两端的电压 2.下列说法中正确的是 (　　) A. 绝缘体不容易导电是因为绝缘体中几乎没有电荷 B.两个完全相同的灯泡串联,靠近电源正极的灯泡较亮 C.电压一定的情况下,导体的电阻与导体中的电流成反比 D.把导线A剪为相等的两段,其中一段拉长到原来的长度,其阻值大于导线A的原阻值 3.汽车装有安全带未系提示系统,当乘客坐在副驾驶座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起,蜂鸣器工作;若系上安全带,则开关S2闭合,指示灯熄灭,蜂鸣器不工作。图J4-1中设计的电路图正确的是 (　　) 图J4-1 4.如图J4-2所示,甲、乙均为理想电表,当开关S闭合后,灯L1、L2都能发光。下列说法中正确的是 (　　) 图J4-2 A. 灯L1、L2是串联在电路中的 B.甲电表一定是电流表,乙电表一定是电压表 C.当L2短路时,L1仍能发光 D.乙、甲两电表示数的比值与L1的阻值相等 5.如图J4-3所示的电路中,电源电压保持不变,R为定值电阻。闭合开关S,向左移动滑片P,则(　　) 图J4-3 A. 电压表的示数变大,电流表的示数变大 B.电压表的示数变大,电流表的示数变小 C.电压表的示数不变,电流表的示数变大 D.电压表的示数变小,电流表的示数变大 6.如图J4-4所示,R0为定值电阻,R1为滑动变阻器,电流表A1 、A2为实验室用电流表(接线柱上标有“-”“0.6”“3”),闭合开关S后,调节滑片P,使两电流表指针所指位置相同,下列说法正确的是(　　) 图J4-4 A. 电流表A1、A2示数之比为1∶4 B.通过R0与R1的电流之比为4∶1 C.R0与R1两端的电压之比为1∶4 D.R0与R1的阻值之比为4∶1 二、填空题(每空4分,共24分) 7.如图J4-5所示的电路中,闭合开关S,已知电源电压为4.5 V,L1两端的电压为2 V,则L2两端的电压为　　　　V,电压表的示数为　　　　V。  图J4-5 8.如图J4-6所示,电源电压保持不变,电阻R1=R2=R3=10 Ω,若只使R2、R3并联接入电路,则应闭合开关　　　　,此时电流表的示数为I1,要使R1、R2串联,应断开开关S1、S2,此时电流表的示数为I2,则I1∶I2=　　　　。  图J4-6 9.图J4-7为某种灯泡的电流I与电压U的关系图像。若有6只这种灯泡串联接在电压为6 V的电源上,通过灯泡的电流为　　　　A;若把1只这种灯泡与1个电阻并联接在电压为6 V的电源上,总电流为1.5 A,则该电阻的阻值为　　　　Ω。  图J4-7 三、解答题(共46分) 10.(6分)用笔画线代替导线,把图J4-8所示实物电路补充完整,使小灯泡L1、L2并联,开关控制两个灯泡,导线不能交叉。 图J4-8 11.(10分)如图J4-9所示电路,电源电压12 V保持不变,定值电阻R1为10 Ω,当滑动变阻器R2的滑片处于某位置时,电流表的示数为1.6 A。求此时滑动变阻器接入电路的电阻值。 图J4-9 12.(18分)图J4-10甲为“探究电流与电阻的关系”的实验电路图,电源电压恒为3 V,用电阻箱来代替不同的电阻,按下述步骤进行实验,回答下列问题: 图J4-10 (1)闭合开关S,将滑动变阻器的滑片P移到适当位置,调节电阻箱使接入电路的电阻为4 Ω时,电流表示数如图乙所示,为　　　　A;电压表示数应为　　　　V。  (2)将电阻箱调到一个更大阻值后,闭合开关,应将滑动变阻器的滑片向　　　(选填“a”或“b”)端移动,使电压表的示数保持不变,同时记下对应的电流值。  (3)多次改变电阻箱的阻值,重复上述操作,得到如下表所示的数据,通过观察表中的数据,分析得出:当电阻两端的电压一定时,接入电路的电阻越大,通过它的电流越　　　　。  　　次数 物理量　　　 1 2 3 4 5 R/Ω 4 5 10 20 25 I/A 0.40 0.20 0.10 0.08 (4)为了进一步确定电流与电阻的定量关系,老师提出将表中各组电阻值的倒数算出,请你在丙图中描点作出I-1R图像,根据画出的图像可知:电压一定时,电流I跟电阻R成　　　　比。  13.(12分)用“伏安法”测量一只小灯泡的电阻。 (1)如图J4-11所示是实验电路图,图上的圆圈表示电表,其中a是　　　　,b是　　　　。  图J4-11 (2)某实验小组通过改变小灯泡两端的电压,进行了三次测量,部分记录见实验数据表。若电压表的示数为2.50 V时,电流表的示数如图乙所示,请你填写实验数据表中的两个空格。(小数点后位数与已有的物理量位数相同) 实验数据表 实验序号 电压U/V 电流I/A 电阻R/Ω 1 1.00 0.14 7.1 2 1.70 0.22 7.7 3 2.50 　　　  　　　  【2023学年参考答案】 1.B　 2.D　 3.B　[解析]由A选项电路图可知,系上安全带时开关S2闭合,会造成电源短路,故A不符合题意;由B选项电路图可知,当乘客坐在副驾驶座椅上时,开关S1闭合,蜂鸣器和指示灯均工作,系上安全带后开关S2闭合,蜂鸣器和指示灯被短路,均不工作,此时电路安全,故B符合题意;C选项电路图中,只有当乘客坐在副驾驶座椅上且系上安全带时,两开关闭合,蜂鸣器和指示灯才工作,故C不符合题意;D选项电路图中,当乘客坐在副驾驶座椅上时,开关S1闭合,蜂鸣器和指示灯均工作,系上安全带后开关S2闭合,蜂鸣器和指示灯仍工作,故D不符合题意。 4.B　 5.A　[解析]由电路图可知,滑动变阻器与定值电阻串联,电压表测R两端电压,闭合开关S后,滑片向左滑动时,滑动变阻器接入电路的阻值变小,则电路中总电阻变小,电源电压不变,则电路中的电流变大,电流表示数变大;R为定值电阻,由U=IR可知其两端电压变大,故电压表示数变大。故选A。 6.D　[解析]由电路图可知,R0和R1并联,电流表A1测R0所在支路的电流,电流表A2测干路电流,因为两电流表指针所指的位置相同,所以电流表A1选用的是0~0.6 A量程,电流表A2选用的是0~3 A量程,两表的示数之比为1∶5,A错误。由并联电路中干路电流等于各支路电流之和可知,通过R0与R1的电流之比为1∶4,B错误。并联电路各支路两端的电压相同,所以R0与R1两端的电压之比为1∶1,C错误。由欧姆定律可知,R0∶R1=UI0∶UI1=I1I0=4∶1,D正确。 7.2.5　2 8.S1、S2　4∶1 9.0.2　6 [解析]由于6只灯泡串联,串联分压,则每只灯泡两端电压为1 V,由图像可知,只有当通过灯泡的电流为0.2 A时,灯泡两端电压为1 V;由于1只灯泡和1个电阻并联,灯泡两端电压为6 V,由图像可知,此时通过灯泡的电流为0.5 A,则通过定值电阻的电流为IR=I总-IL'=1.5 A-0.5 A=1 A,则电阻的阻值R=UIR=6V1A=6 Ω。 10.如图所示 11.解:由题图知,R1和R2是并联的,电流表测量干路电流,并联电路中各支路两端的电压和电源电压相等。 通过R1的电流I1=UR1=12V10Ω=1.2 A, 因为在并联电路中干路电流等于各支路电流之和, 则通过R2的电流I2=I-I1=1.6 A-1.2 A=0.4 A, 电阻R2的阻值R2=UI2=12V0.4A=30 Ω。 12.(1)0.5　2　 (2)b　(3)小 (4)如图所示　反 13.(1)电压表　电流表 (2)0.30　8.3 7
