浙江省 某镇人饮 解困 工程 可行性研究 报告

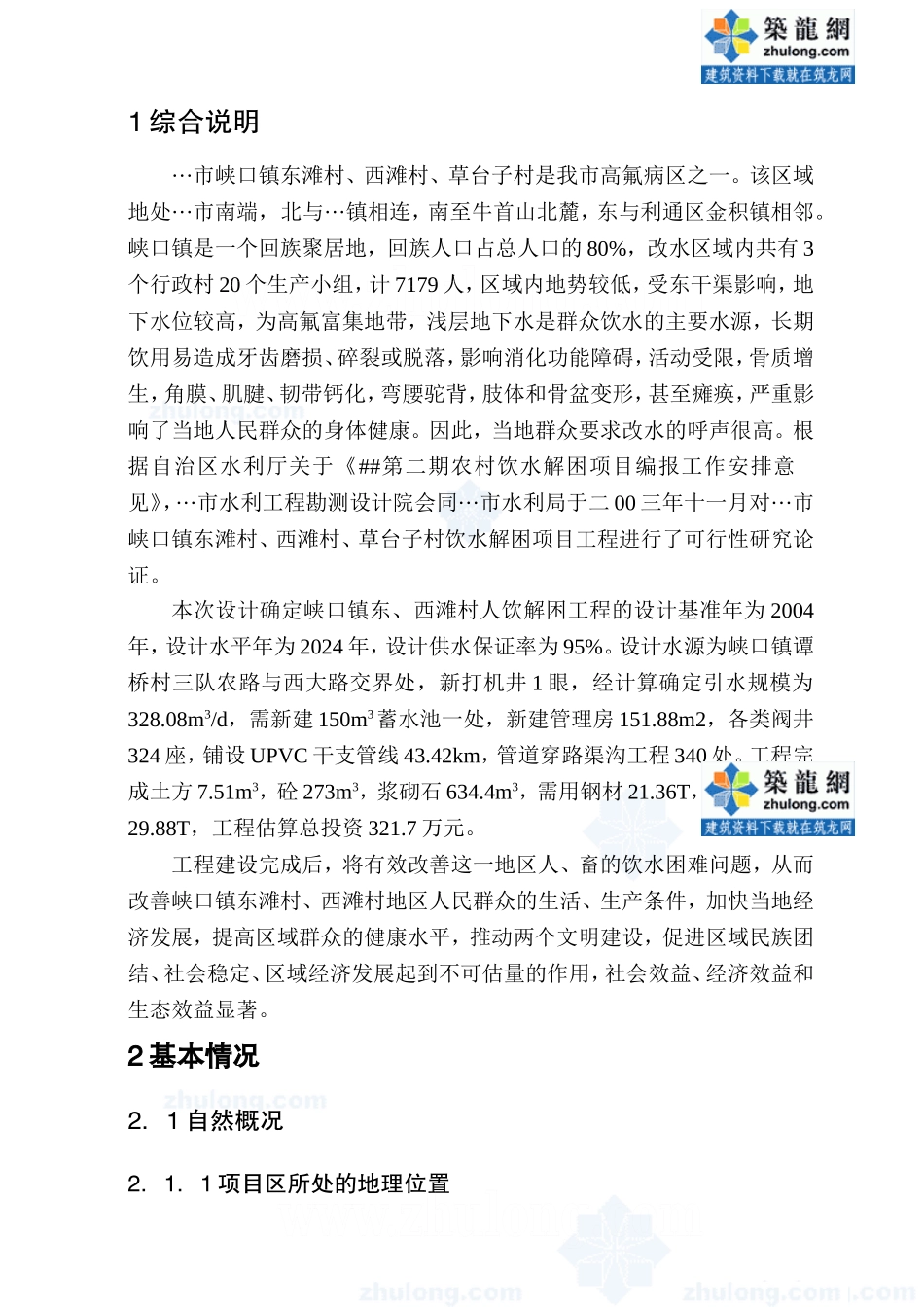

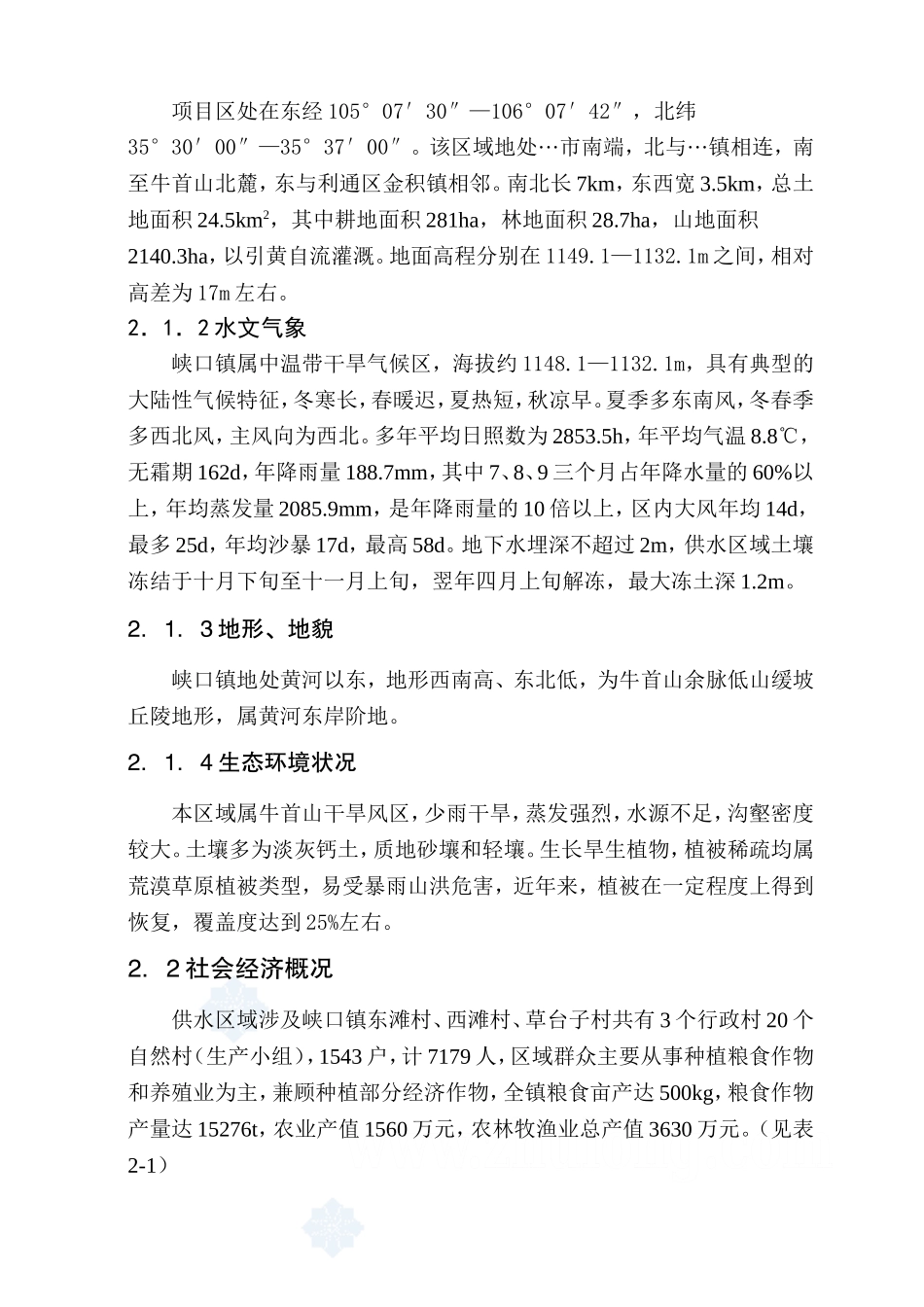

1综合说明 ···市峡口镇东滩村、西滩村、草台子村是我市高氟病区之一。该区域地处···市南端, 北与···镇相连,南至牛首山北麓,东与利通区金积镇相邻。峡口镇是一个回族聚居地,回族人口占总人口的80%,改水区域内共有3个行政村20个生产小组,计7179人,区域内地势较低,受东干渠影响,地下水位较高,为高氟富集地带,浅层地下水是群众饮水的主要水源,长期饮用易造成牙齿磨损、碎裂或脱落,影响消化功能障碍,活动受限,骨质增生,角膜、肌腱、韧带钙化,弯腰驼背,肢体和骨盆变形,甚至瘫痪,严重影响了当地人民群众的身体健康。因此,当地群众要求改水的呼声很高。根据自治区水利厅关于《##第二期农村饮水解困项目编报工作安排意见》,···市水利工程勘测设计院会同···市水利局于二00三年十一月对···市峡口镇东滩村、西滩村、草台子村饮水解困项目工程进行了可行性研究论证。 本次设计确定峡口镇东、西滩村人饮解困工程的设计基准年为2004年,设计水平年为2024年,设计供水保证率为95%。设计水源为峡口镇谭桥村三队农路与西大路交界处,新打机井1眼,经计算确定引水规模为328.08m3/d,需新建150m3蓄水池一处,新建管理房151.88m2,各类阀井324座,铺设UPVC干支管线43.42km,管道穿路渠沟工程340处。工程完成土方7.51m3,砼273m3,浆砌石634.4m3,需用钢材21.36T,UPVC管材29.88T,工程估算总投资321.7万元。 工程建设完成后,将有效改善这一地区人、畜的饮水困难问题,从而改善峡口镇东滩村、西滩村地区人民群众的生活、生产条件,加快当地经济发展,提高区域群众的健康水平,推动两个文明建设,促进区域民族团 结、社会稳定、区域经济发展起到不可估量的作用,社会效益、经济效益和生态效益显著。 2基本情况 2.1自然概况 2.1.1项目区所处的地理位置 项目区处在东经105°07′30″—106°07′42″,北纬35°30′00″—35°37′00″。该区域地处···市南端,北与···镇相连,南至牛首山北麓,东与利通区金积镇相邻。南北长7km,东西宽3.5km,总土地面积24.5km2,其中耕地面积281ha,林地面积28.7ha,山地面积2140.3ha,以引黄自流灌溉。地面高程分别在1149.1—1132.1m之间,相对高差为17m左右。 2.1.2水文气象 峡口镇属中温带干旱气候区,海拔约1148.1—1132.1m,具有典型的大陆性气候特征,冬寒长,春暖迟,夏热短,秋凉早。夏季多东南风,冬春季多西北风,主风向为西北。多年平均日照数为2853.5h,年平均气温8.8℃,无霜期162d,年降雨量188.7mm,其中7、8、9三个月占年降水量的60%以上,年均蒸发量2085.9mm,是年降雨量的10倍以上,区内大风年均14d,最多25d,年均沙暴17d,最高58d。地下水埋深不超过2m,供水区域土壤冻结于十月下旬至十一月上旬,翌年四月上旬解冻,最大冻土深1.2m。 2.1.3地形、地貌 峡口镇地处黄河以东,地形西南高、东北低,为牛首山余脉低山缓坡丘陵地形,属黄河东岸阶地。 2.1.4生态环境状况 本区域属牛首山干旱风区,少雨干旱,蒸发强烈,水源不足,沟壑密度较大。土壤多为淡灰钙土,质地砂壤和轻壤。生长旱生植物,植被稀疏均属荒漠草原植被类型,易受暴雨山洪危害,近年来,植被在一定程度上得到恢复,覆盖度达到25%左右。 2.2社会经济概况 供水区域涉及峡口镇东滩村、西滩村、草台子村共有3个行政村20个自然村(生产小组),1543户,计7179人,区域群众主要从事种植粮食作物和养殖业为主,兼顾种植部分经济作物,全镇粮食亩产达500kg,粮食作物产量达15276t,农业产值1560万元,农林牧渔业总产值3630万元。(见表2-1) 供水区域现有人口调查汇总表 表2-1 单 位 名 称 人 口 (人) 2024年人口增长数 (人) 合计人口 (人) 西滩村 2574 694 3268 东滩村 2294 618 2912 草台子村 2311 623 2934 合计 7179 1934 9113 2.3工程建设的有利条件 2.3.1水源条件 工程位于黄河右岸牛首山北麓平原区,属于引黄灌区地表水资源开发利用平衡区,有着巨厚的第四系松散堆积物,具有巨大的含水层,地下水类型为孔隙潜水和孔隙承压水,广泛分布于第四系松散沉积物中,经自治区地矿局物测公司实地探测,在谭桥村三队西大路附近,地下水水质较好, 井深70m,静水位2.0m,动水位25m,单井涌水量62 m3/h,日涌水量1500 m3/d,氟化物含量为0.56mg/L,矿化度小于1g/L,溶解性总固体666.8mg/L,水质符合生活饮用水标准。(电测报告、水质分析报告附后) 2.3.2电力条件 ···市农村电网改造已基本完成,用电十分充足。10KV高压线路距离井泵房600m,为施工提供了便利条件和供电保障。 2.3.3交通条件 区域内乡村道路框架构成合理,道路四通八达,道路已基本硬化,交通条件极为便利。 2.4居民饮水现状 峡口镇西滩村地处···市东南边远地区,经济发展相对较快,经济基础较好。该区过去没有兴建过人畜饮水工程设施,群众一直使用手压井和大口井饮用劣质浅层地下水。经抽样检验,该区浅表水氟化物含量达1.60mg/L,比生活饮用水限值1.0 mg/L 高0.6mg/L ;总硬度含量481mg/L,比生活饮用水限值450mg/L高31 mg/L;浑浊度2.3度,严重超标。由于长期饮用低劣的浅层地下水,肠胃病、氟斑牙、氟骨病为当地常见病和多发病,许多居民出现了牙齿变黄变黑,甚至缺损脱落,腰腿疼痛,关节僵直,直接影响了当地人民群众的身体健康。水氟主要来源于岩石及其派生体分化壳、土壤、大气降雨等方面,只有通过寻找和开采合宜的水源来解决,因此当地群众要求改水的呼声很高,对于解决饮水困难的愿望极为迫切,愿意投工、投劳,协助建设单位搞好饮水解困项目(附##回族自治区疾病预防控制中心检验报告《···市峡口镇草台子村手压机井水水质分析检验报告》)。(水质分析报告附后) 2.5工程地质 根据自治区“牛首山北麓工程地质图说明”峡口镇西滩一带为阶地,属黄河冲积扇部位,地层岩性为黄河冲积砂卵石夹砂粘土、粘砂土,2—3m以下为砂卵石层,抗压强度在30—40kg/cm2,以上为粘土层,抗压强度小于15 kg/cm2。 3.工程建设的必要性 ①峡口镇东、西滩村过去没有新建过人畜饮水工程,群众长期饮用劣质浅层地下水,经检验,该区地下水氟化物含量严重超标,属水质性缺水地区。 ②由于长期饮用低劣的浅层地下水,肠胃病、氟斑牙、氟骨病为当地常见病和多发病,直接影响了当地人民群众的身体健康。 ③针对该区饮水困难、含氟量高的原因,根据水源条件和经济条件,对水质性缺水地区建设饮水解困项目工程,开采符合人饮标准的地下水作为新水源,以解决当地群众饮水困难问题。 ④多年来,由于这一地区属于回族聚居区,经济发展较快,生活急需改善,群众要求改水的呼声很高。项目区的建设对促进项目区经济发展、社会稳定,加快经济发展、民族团结,促进社会的稳定起到不可估量的作用。 4.工程任务及规模 4.1规划依据 (1)《##第二期农村饮水解困编报工作安排意见》。 (2)《##第二期农村人饮解困工程规划设计提纲》。 (3)水利部下达的《农村饮水项目建设管理办法》; (4)1984年国务院批准的原水利水电部制定的《关于农村人畜饮水工作暂行规定》; (5)《室内外给水设计规范》(GBJ13—86)。 (6)《室内外给水设计手册》。 4.2工程任务 1、新打机井一眼,深度根据水质要求及电测报告确定。用铸铁井管成井。 2、根据现有供水对象,对系统供水量进行分析计算,并根据现有庄点居住情况进行管网布置。 3、为增加供水保证率,在水源处修建蓄水池一座,蓄水池的容积按用水量的50%设计,蓄水池容积为150m3。 4、为保证管道的正常运行和管理,对整个系统设置排气井和放空井。 5、为便于管理,新建管理所一座;布置联户分水井,每7—8户设置一座分水井。工程供水方式按入户方式设计。 6、在穿路、穿渠、穿沟时,设计穿路、穿渠、穿沟建筑物,以保护管道运行安全。 4.3供水标准及设计水平年 (1)缺水标准 缺水标准:水质性缺水地区饮用水被污染,有害物质超过国家规定及含氟量超过1.2mg/l,溶解性总固体超过1500mg/l。经检验,该区浅表水氟化物含量达1.60mg/L,属水质性缺水地区。 (2)供水标准及设计水平年 按照水利部的《农村饮水建设管理办法》本次工程按入户供水方式, 设计解决的日供水标准为人均供水30L,农村供水区人口自然增长率取12‰,现有人口7179人。设计基准年为2004年,设计水平年为2024年,设计供水保证率为95%。 4.4供水量计算 A、生活用水量的设计按下式计算: Q1=p.q(1+R)n /1000 Q1-最高日生活用水量(m3/d) P--现有人口数(人),取7179人; q--设计日用水标准(kg/人.d),取30L/人; R--人口年增长率取12‰; n--设计水平年限,取20年。 根据上式计算供水区域人口日生活用水量为272.40m3/d。 B、管网漏失及未预见水量:Q2=Q1×20%=54.68m3/d C、设计日用量Q=Q1+Q2=328.08 m3/d D、设计日供水时间为10小时,因此: 设计流量Q设=(Q1+Q2)/10 =32.81 m3/h 通过计算,本工程设计的日供水量328.08m3/d,最高时供水量32.81 m3/h,可有效解决峡口镇东滩村、西滩村、草台子村的人畜饮水困难,工程设计共解决农村人口7179人的饮水问题(见表4-1)。 各节点用水量表 表4-1 节水点 用水单位 人数 Q (m3/d) Q渗 (m3/h) Q总 (m3/h) 2004年人数 2024年人数 用水量(m3/d) 蓄水池   7179 9113 273.40 273.40 328.08 32.81 井—1   2694 3420 102.60 102.60 123.11 12 1—2   1815 2304 69.12 69.12 82.94 8.29 2—3   1545 1961 58.84 58.84 70.61 7.06 3—4   1356 1721 51.64 51.64 61.97 6.20 4—5   1120 1422 42.65 42.65 51.18 5.12 5—6   993 1261 37.82 37.82 45.38 4.54 6—7   876 1112 33.36 33.36 40.03 4.00 7—8   522 663 19.88 19.88 23.86 2.39 8—9   414 526 15.77 15.77 18.92 1.89 9—10   258 328 9.83 9.83 11.79 1.18 井—11   2174 2760 82.79 82.79 99.35 9.94 11—12   1960 2488 74.64 74.64 89.57 8.96 12—13   1831 2324 69.73 69.73 83.68 8.37 13—14   1638 2079 62.38 62.38 74.86 7.49 14—15   1454 1846 55.37 55.37 66.45 6.64 15—16   1206 1531 45.93 45.93 55.11 5.51 16—17   959 1217 36.52 36.52 43.83 4.38 17—18   686 871 26.12 26.12 31.35 3.13 18—19   491 623 18.70 18.70 22.44 2.24 井—20   2311 2934 88.01 88.01 105.61 10.56 20—22   1168 1483 44.48 44.48 53.38 5.34 20—21   484 614 18.43 18.43 22.12 2.21 21—23   841 1068 32.03 32.03 38.43 3.84 10—24 西滩1队 110 140 4.19 4.19 5.03 0.50 19—25 西滩1队 256 325 9.75 9.75 11.70 1.17 23—26 草台子2队 425 540 16.19 16.19 19.42 1.94 23—27 草台子1队 416 528 15.84 15.84 19.01 1.90 30—28 草台子4队 323 410 12.30 12.30 14.76 1.48 各节点用水量表 续表4-1 节水点 用水单位 人数 Q (m3/d) Q渗 (m3/h) Q总 (m3/h) 2004年人数 2024年人数 用水量(m3/d) 22—29 草台子6队 271 344 10.32 10.32 12.38 1.24 20—30   659 837 25.10 25.10 30.12 3.01 22—31 草台子7队 213 270 8.11 8.11 9.73 0.97 21—32 草台子3队 327 415 12.45 12.45 14.94 1.49 30—33 草台子5队 336 427 12.80 12.80 15.36 1.54 10—34 西滩2队 148 188 5.64 5.64 6.76 0.68 9—35 西滩3队 156 198 5.94 5.94 7.13 0.71 8—36 西滩4队 108 137 4.11 4.11 4.94 0.49 7—37 西滩6队 354 449 13.48 13.48 16.18 1.62 6—38 西滩5队 117 149 4.46 4.46 5.35 0.53 5—39 西滩7队 127 161 4.84 4.84 5.80 0.58 4—40 东滩1队 236 300 8.99 8.99 10.79 1.08 3—41 东滩2队 189 240 7.20 7.20 8.64 0.86 2—42 东滩3队 270 343 10.28 10.28 12.34 1.23 1—43 东滩4.5.6队 879 1116 33.47 33.47 40.17 4.02 11—44 东滩4.5.6队 214 272 8.15 8.15 9.78 0.98 12—45 东滩3队 129 164 4.91 4.91 5.90 0.59 13—46 东滩2队 193 245 7.35 7.35 8.82 0.88 14—47 东滩1队 184 234 7.01 7.01 8.41 0.84 15—48 西滩7队 248 315 9.44 9.44 11.33 1.13 16—49 西滩5队 247 314 9.41 9.41 11.29 1.13 17—50 西滩4队 273 347 10.40 10.40 12.48 1.25 18—51 西滩3队 195 248 7.43 7.43 8.91 0.89 19—52 西滩2队 235 298 8.95 8.95 10.74 1.07 供水区域需水量汇总表 表4-2 单位名称 人口 (人) 人口增长数 (人) 合计人口 (人) 设计日供水量 (m3/d) 设计时供水量 (m3/h) 备 注 西滩村 2574 694 3268 98.03 9.80   东滩村 2294 618 2912 87.36 8.74   草台子村 2311 623 2934 88.01 8.80   合计 7179 1934 9113 273.40 27.34   4.5供水规划方案 依据供水规划实施原则,本着方便安全、经济合理、施工管理便利、运行成本低的原则,经过认真深入的调查研究,设计在峡口镇谭桥村三队西大路南边新建饮水工程水源井1处,井深70m,井壁管材料为DG325铸铁管成井,在井旁建一蓄水池,蓄水池容量为150m3,经恒压变频自动供水系统加压,通过主管道向各队居民点供水,。管线布置为沿居民点北边、沟边和路边布设主管道,走向为南北及东西向,进入分水点,再通过巷道管线进入联户分水井,通入各户。管网总体布置以井为中心,采用树枝状供水管网。供水管网采用U-PVC管和PE管送到各供水点。 5.工程设计 5.1水源规划 5.1.1水源选择 根据项目要求,···市水利局委托##地质工程勘察院物测公司利用等比对称四极电测深法在···市峡口镇谭桥村不同位置进行水文电测深勘察,总计完成剖面2条,电测深点2个。根据本次电测深勘察结果结合区域资料,总结认为该区地下水组成为第四系砂卵石孔隙水,水位埋深较浅,小于6m,厚66m,富水性强、水质好,矿化度小于1g/L,根据测定结果,···市 峡口镇西滩村人饮解困工程水源地确定在谭桥村三队西大路南边为一处水源,利用机井取水作为水源。 5.1.2水源工程设计 根据电测勘察综合分析得出地层结构如下: (1)由于表层(0—6m)易受到农业、工业排污影响及土壤盐酸化影响,地下水水质变化较大矿化度一般在1—1.5g/L左右,属非供水层,故该层不宜作为饮用水来开采。 (2)6—219m,为第四系含水岩层,地下水埋藏于砂卵石孔隙中,地下水的补给赋存条件好,因此地下水资源较为丰富,水质较好,矿化度小于1g/L,氟化物含量低,其他指标也符合生活用水标准,为本次供水目的层,可作一般人畜用水来开采。 (3)219m以下,下伏第三系泥岩、砂岩层,一般富水性弱,水质差,矿化度在2—4g/L,不具备供水条件。 综上所述,机井初步设计孔深为70m,开孔直径500mm,终孔直径300mm,含水层厚度(取用)60m,洗井时间100h,抽水时间50h,预测机井静水位2.0m,动水位25m,单井涌水量62m3/h,日出水量1500m3左右,水质符合生活饮用水卫生标准。 经计算,本工程设计供水量为328.08m3/d,设计时供水量为32.81 m3/h,单井涌水量为62 m3/h,为提高供水保证率,需修建水源蓄水池来调节日用水量,蓄水池的容积按日用水量的50%设计,蓄水池容积为150m3,蓄水池的结构均为C25钢筋砼矩形结构。设计套用国家建筑标准 设计96S825矩形钢筋混凝土清水池的标准图集。 5.2管网及管路设计 5.2.1供水管网布设 设计管网时,本着方便安全、经济合理、施工管理便利、运行成本低的原则,根据供水区三个村群众居住较集中、供水范围小、地形变化小等特点,将该项目区管网布置成树状管网结构。自水源处蓄水池埋设主管线为3条,第1路主管线自蓄水池向北穿过西大路沿庄点北边向西为东滩村、西滩村西大路北边居民供水,第2路主管线自蓄水池向西为东滩村、西滩村西大路南边居民供水,第3路主管自蓄水池沿团结路向南为草台子村供水,各类分支管道随居民点位置布设(详见···市峡口镇西滩村人饮解困工程平面布置图)。 5.2.2管网压力计算 1.管径计算 设计管道供水流量,按照设计供水标准,分别计算出了各供水点的需水流量,由下向上计算各级管道的设计流量,农村各供水点的自由水头,最低不小于10m。 (1)经济管径的计算采用公式为: D=1.13(Q/V0)1/2 式中:D---经济管径(管内径m) Q---设计流量(m3/s) V0---经济流速,取值为0.6m/s, 供水管管道管径及长度计算表 表5-1 序号 供水节点 管道 级别 公称压力 管内径 管外径 壁厚 管道长度 备 注 Mpa (mm) (mm) (mm) (m) 1 水源 干             2 井—1 干 0.60 85 125 4.3 120   3 1—2 干 0.60 70 110 3.8 800   4 2—3 干 0.60 65 110 3.8 200   5 3—4 干 0.60 61 90 3.2 650   6 4—5 干 0.60 55 90 3.2 150   7 5—6 干 0.60 52 90 3.2 1500   8 6—7 干 0.60 49 75 2.7 250   9 7—8 干 0.60 38 75 2.7 200   10 8—9 干 0.60 33 75 2.7 400   11 9—10 干 0.60 26 75 2.7 1000   12 井—11 干 0.60 77 125 4.3 150   13 11—12 干 0.60 73 110 3.8 200   14 12—13 干 0.60 70 110 3.8 550   15 13—14 干 0.60 67 110 3.8 550   16 14—15 干 0.60 63 110 3.8 400   17 15—16 干 0.60 57 90 3.2 400   18 16—17 干 0.60 51 90 3.2 400   19 17—18 干 0.60 43 75 2.7 450   20 18—19 干 0.60 36 75 2.7 250   21 井—20 干 0.60 79 125 4.3 650   22 20—22 干 0.60 56 110 3.8 950   23 20—21 支 0.60 36 110 3.8 250   24 21—23 支 0.60 48 75 2.7 300   25 10—24 支 0.60 17 75 2.7 100   26 19—25 支 0.60 26 50 1.8 850   27 23—26 支 0.60 34 50 1.8 450   28 23—27 支 0.60 34 50 1.8 550   29 30—28 支 0.60 30 50 1.8 300   供水管管道管径及长度计算表 续表5-1 序号 供水节点 管道级别 公称压力 管内径 管外径 壁厚 管道长度 备注 Mpa (mm) (mm) (mm) (m) 30 22—29 支 0.60 27 50 1.8 300   31 20—30 支 0.60 42 50 1.8 550   32 22—31 支 0.60 24 50 1.8 550   33 21—32 支 0.60 30 50 1.8 300   34 30—33 支 0.60 30 50 1.8 350   35 10—34 支 0.60 20 50 1.8 150   36 9—35 支 0.60 21 50 1.8 800   37 8—36 支 0.60 17 50 1.8 400   38 7—37 支 0.60 31 50 1.8 550   39 6—38 支 0.60 18 50 1.8 500   40 5—39 支 0.60 19 50 1.8 500   41 4—40 支 0.60 25 50 1.8 550   42 3—41 支 0.60 23 50 1.8 350   43 2—42 支 0.60 27 50 1.8 500   44 1—43 支 0.60 49 50 1.8 400   45 11—44 支 0.60 24 50 1.8 650   46 12—45 支 0.60 19 50 1.8 350   47 13—46 支 0.60 23 50 1.8 350   48 14—47 支 0.60 22 50 1.8 350   49 15—48 支 0.60 26 50 1.8 750   50 16—49 支 0.60 26 50 1.8 750   51 17—50 支 0.60 27 50 1.8 1100   52 18—51 支 0.60 23 50 1.8 250   53 19—52 支 0.60 25 50 1.8 200   2.管道水头损失计算 ①管道沿程水头损失计算 管网沿程水头损失计算,采用经验公式: Hf=i·L(m) 式中:Hf--沿程水头损失(m) L--计算段管道长度(m) i--单位管长水头损失 单位管长水头损失,i值采用下式计算: UPVC塑料管i值的计算采用公式: i=0.000915Q1.774/d4.774 式中:Q--管段计算流量(m3) d--管道内径(m) ②管道局部水头损失 UPVC管道局部水头损失,按沿程水头损失的10%计入。 ③管道累计水头损失的计算为: Hj=1.1Hf 式中:Hj=累计水头损失 Hf=沿程水头 3.输水管道的设计 输水主干管及配水支管全部采用UPVC管,配水分支管道D50以下采用聚氯乙烯软管。 管道水头损失计算表 表5-2 管 段 管段流量 (m3/h) 管长L (m) h沿程 (m) h局部 (m) h 总 (m) 备 注 水源 32.81           井—1 11 120 0.13 0.03 0.15   1—2 7.60 800 0.84 0.17 1.01   2—3 6.47 200 0.43 0.09 0.52   3—4 5.68 650 1.11 0.22 1.33   4—5 4.69 150 0.18 0.04 0.22   5—6 4.16 1500 7.52 1.50 9.02   6—7 3.67 250 1.00 0.20 1.20   7—8 2.19 200 0.32 0.06 0.38   8—9 1.73 400 0.42 0.08 0.51   9—10 1.08 1000 0.46 0.09 0.55   井—11 9.11 150 0.11 0.02 0.13   11—12 8.21 200 0.24 0.05 0.29   12—13 7.67 550 0.59 0.12 0.71   13—14 6.86 550 0.48 0.10 0.58   14—15 6.09 400 0.77 0.15 0.93   15—16 5.05 400 0.56 0.11 0.67   16—17 4.02 400 0.83 0.17 0.99   17—18 2.87 450 0.51 0.10 0.62   18—19 2.06 250 0.16 0.03 0.19   井—20 9.68 650 1.05 0.21 1.26   20—22 4.89 950 1.25 0.25 1.50   20—21 2.03 250 0.35 0.07 0.42   21—23 3.52 300 1.12 0.22 1.34   10—24 0.46 100 0.03 0.01 0.04   19—25 1.07 850 1.27 0.25 1.53   23—26 1.78 450 1.66 0.33 1.99   23—27 1.74 550 1.95 0.39 2.34   30—28 1.35 300 0.68 0.14 0.81   管道水头损失计算表 续表5-2 管 段 管段流量 (m3/h) 管长L (m) h沿程 (m) h局部 (m) h 总 (m) 备 注 22—29 1.14 300 0.50 0.10 0.60   20—30 2.76 550 1.33 0.27 1.60   22—31 0.89 550 0.59 0.12 0.71   21—32 1.37 300 0.69 0.14 0.83   30—33 1.41 350 0.85 0.17 1.02   10—34 0.62 150 0.09 0.02 0.10   9—35 0.65 800 0.50 0.10 0.60   8—36 0.45 400 0.13 0.03 0.16   7—37 1.48 550 0.44 0.09 0.53   6—38 0.49 500 0.19 0.04 0.22   5—39 0.53 500 0.22 0.04 0.26   4—40 0.99 550 0.71 0.14 0.86   3—41 0.79 350 0.31 0.06 0.37   2—42 1.13 500 0.82 0.16 0.99   1—43 3.68 400 1.61 0.32 1.94   11—44 0.90 650 0.71 0.14 0.85   12—45 0.54 350 0.16 0.03 0.19   13—46 0.81 350 0.32 0.06 0.38   14—47 0.77 350 0.29 0.06 0.35   15—48 1.04 750 1.06 0.21 1.27   16—49 1.03 750 1.05 0.21 1.27   17—50 1.14 1100 1.85 0.37 2.22   18—51 0.82 250 0.23 0.05 0.28   19—52 0.98 200 0.26 0.05 0.31   4.设计水头的计算 根据设计,供水主管道从井泵房水源地到最不利地点峡口镇草台子村二队,长2350m,管径φ110—φ50mm,材料为UPVC管。管网水力计算结果如下: 经计算,26号点为最不利供水点。 最不利管线累计水头损失为: ΣH总=Σhi+Σhj=5.01(m) 水源地地面高程为1134.8m,26号节点处地面高程为1149.0m,两地相差14.2m,按照设计规范要求末端自由水头不小于10m,因此,加压泵扬程: H扬=1149-1134.8+5.01+10=29.21m。 根据水泵样本选择水源处自由水头为30m。 管网水力计算表 表5-3 节点 管段 长度 (m ) 流量 (l/s) 管材 规格 水头损失(m) 累计水头 损失(m) 最小需要水压高程(m) 地面高程(m) 设计水压 高程(m) 自由水头(m
