《夏热冬暖地区居住建筑节能设计标准 JGJ75-2012》.pdf

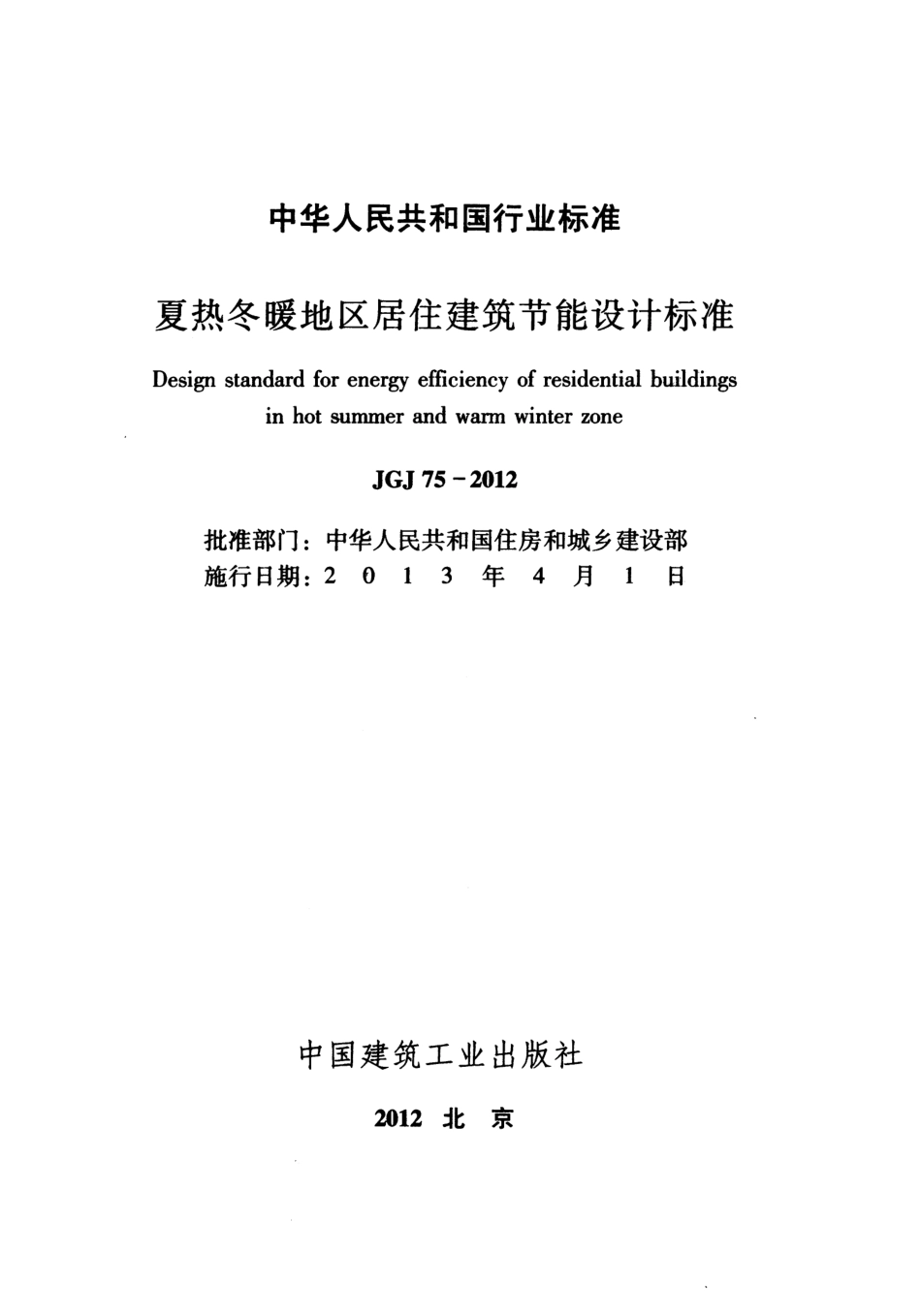

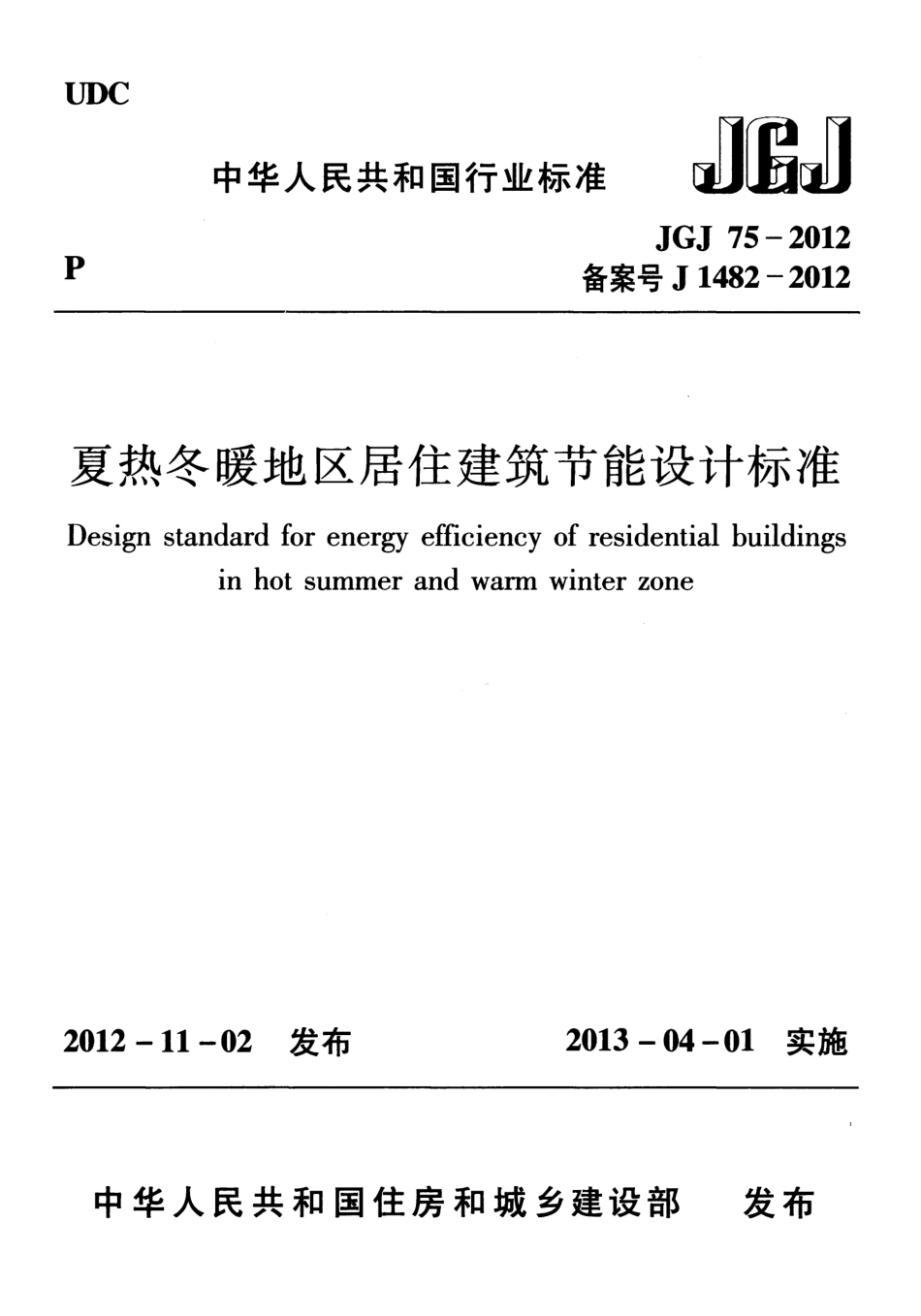

UDC 中华人民共和国行业标准JJGJJ P JGJ 75-2012 备案号J1482-2012 夏热冬暖地区居住建筑节能设计标准Design standard for energy efficiency of residential buildings in hot summer and warm winter zone 2012-11-02 发布2013-04-01 实施中华人民共和国住房和城乡建设部发布w w w.w e b o o s.co m中华人民共和国行业标准夏热冬暖地区居住建筑节能设计标准Design standard for energy efficiency of residential buildings in hot阻mmerand warm时nter四neJGJ 75-2012 批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 3 年4 月1 日中国建筑工业出版社2012北京w w w.w e b o o s.co m中华人民共和国住房和城乡建设部公且t=I 第1533号住房城乡建设部关于发布行业标准夏热冬暖地区居住建筑节能设计标准的公告现批准夏热冬暖地区居住建筑节能设计标准为行业标准，编号为JGJ75-2012，自2013年4月1日起实施。其中，第4.0.4、4.0.5、4.0.6、4.o.7、4.0.8、4.0.10、4.0.13、6.0.2、6.0.4、6.0.5、6.o.8、6.0.13条为强制性条文，必须严格执行。原夏热冬暖地区居住建筑节能设计标准JGJ 75-2003同时废止。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2012年11月2日3 w w w.w e b o o s.co m前去一口根据原建设部关于印发(2007年工程建设标准规范制订、修订计划(第一批)的通知)(建标2007J125号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本标准。本标准的主要技术内容是:1.总则;2.术语;3.建筑节能设计计算指标;4.建筑和建筑热工节能设计;5.建筑节能设计的综合评价;6.暖通空调和照明节能设计。本次修订的主要技术内容包括:将窗地面积比作为评价建筑节能指标的控制参数;规定了建筑外遮阳、自然通风的量化要求;增加了自然采光、空调和照明等系统的节能设计要求等。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送至中国建筑科学研究院(地址:北京市北三环东路30号，邮政编码:100013)。本标准主编单位:中国建筑科学研究院广东省建筑科学研究院本标准参编单位:福建省建筑科学研究院华南理工大学建筑学院广西建筑科学研究设计院深圳市建筑科学研究院有限公司广州大学土木工程学院广州市建筑科学研究院有限公司4 w w w.w e b o o s.co m厦门市建筑科学研究院广东省建筑设计研究院福建省建筑设计研究院海南华磊建筑设计咨询有限公司厦门合道工程设计集团有限公司本标准主要起草人员z杨仕超林海燕赵士怀孟庆林彭红圃刘俊跃冀兆良任俊周茎朱惠英黄夏东赖卫中王云新江刚梁章旋于瑞卓晋勉本标准主要审查人员:屈国伦张道正汪志舞黄晓忠李泽武吴薇李申董瑞霞李红5 w w w.w e b o o s.co m目次1 总则-2 术语.3 建筑节能设计计算指标.4 4 建筑和建筑热工节能设计.5 建筑节能设计的综合评价6 暖通空调和照明节能设计附录A建筑外遮阳系数的计算方法.15 附录B反射隔热饰面太阳辐射吸收系数的修正系数.19 附录C建筑物空调采暖年耗电指数的简化计算方法.20 本标准用词说明引用标准名录.25 附:条文说明.27 6 w w w.w e b o o s.co mContents 1 General Provisions.1 2 Terms.2 3 Calculation lndex for Building Energy Efficiency Design.4 4 Building and Building Thermal Design.5 5 Comprehensive Evaluation for Building Energy Efficiency Design.11 6 Energy Efficiency Design on HV AC System and Illumination.13 Appendix A Calculation Method for Outside Shading Coefficient.15 Appendix B Correction Factor of Solar Energy Absorptance for Reflective Surface.19 Appendix C Simplified Calculation method of Building Annual cooling and Heating Electricity Consumption Factor.20 Explanation of Wording in This Code.24 List of Quoted Standards.25 Addition:Explanation of Provisions.27 7 w w w.w e b o o s.co m1总则1.0.1 为贯彻国家有关节约能源、保护环境的法律、法规和政策，改善夏热冬暖地区居住建筑室内热环境，降低建筑能耗，制定本标准。1.0.2 本标准适用于夏热冬暖地区新建、扩建和改建居住建筑的节能设计。1.O.3 夏热冬暖地区居住建筑的建筑热工、暖通空调和照明设计，必须采取节能措施，在保证室内热环境舒适的前提下，将建筑能耗控制在规定的范围内。1.O.4建筑节能设计应符合安全可靠、经济合理和保护环境的要求，按照因地制宜的原则，使用适宜技术。1.O.5 夏热冬暖地区居住建筑的节能设计，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。1 w w w.w e b o o s.co m2术语2.0.1 外窗综合遮阳系数overall shading coefficient of win-dow 用以评价窗本身和窗口的建筑外遮阳装置综合遮阳效果的系数，其值为窗本身的遮阳系数SC与窗口的建筑外遮阳系数SD的乘积。2.0.2 建筑外遮阳系数outside shading coefficient of window 在相同太阳辐射条件下，有建筑外遮阳的窗口(洞口)所受到的太阳辐射照度的平均值与该窗口(洞口)没有建筑外遮阳时受到的太阳辐射照度的平均值之比。2.O.3 挑出系数outstretch coefficient 建筑外遮阳构件的挑出长度与窗高(宽)之比，挑出长度系指窗外表面距水平(垂直)建筑外遮阳构件端部的距离。2.O.4单一朝向窗墙面积比window to wall ratio 窗(含阳台门)洞口面积与房间立面单元面积(即房间层高与开间定位线围成的面积)的比值。2.O.5 平均窗墙面积比mean of window to wall ratio 建筑物地上居住部分外墙面上的窗及阳台门(含露台、晒台等出人口)的洞口总面积与建筑物地上居住部分外墙立面的总面积之比。2.0.6 房间窗地面积比window to floor ratio 所在房间外墙面上的门窗洞口的总面积与房间地面面积之比。2.0.7 平均窗地面积比mean of window to floor ratio 建筑物地上居住部分外墙面上的门窗洞口的总面积与地上居住部分总建筑面积之比。2 w w w.w e b o o s.co m2.0.8 对比评定法custom budget method 将所设计建筑物的空调采暖能超和相应参照建筑物的空调采暖能耗作对比，根据对比的结果来判定所设计的建筑物是否符合节能要求。2.O.9 参照建筑reference building 采用对比评定法时作为比较对象的一栋符合节能标准要求的假想建筑。2.0.10 空调采暖年起电量annual cooling and heating elec-tnclty consumptlOn 按照设定的计算条件，计算出的单位建筑面积空调和采暖设备每年所要消耗的电能。2.0.11 空调采暖年耗电指数annual cooling and heating elec tricity consumption factor 实施对比评定法时需要计算的一个空调采暖能耗无量纲指数，其值与空调采暖年起电量相对应。2.0.12 通风开口面积ventilation area 外围护结构上自然风气流通过开口的面积。用于进风者为进风开口面积，用于出风者为出风开口面积。2.0.13 通风路径ventilation path 自然通风气流经房间的进风开口进人，穿越房门、户内(外)公用空间及其出风开口至室外时可能经过的路线。3 w w w.w e b o o s.co m3 建筑节能设计计算指标3.0.1 本标准将夏热冬暖地区划分为南北两个气候区(图3.0.1)。北区内建筑节能设计应主要考虑夏季空调，兼顾冬季采暖。南区内建筑节能设计应考虑夏季空调，可不考虑冬季采暖。图3.0.1 夏热冬暖地区气候分区图3.O.2 夏季空调室内设计计算指标应按下列规定取值:1 居住空间室内设计计算温度:26C;2 计算换气次数:1.0次/h。3.0.3 北区冬季采暖室内设计计算指标应按下列规定取值:4 1 居住空间室内设计计算温度:16C;2 计算换气次数:1.0次/h。w w w.w e b o o s.co m4 建筑和建筑热工节能设计4.0.1 建筑群的总体规划应有利于自然通风和减轻热岛效应。建筑的平面、立面设计应有利于自然通风。4.O.2 居住建筑的朝向宜采用南北向或接近南北向。4.O.3 北区内，单元式、通廊式住宅的体形系数不宜大于0.35，塔式住宅的体形系数不宜大于0.40。4.0.4 备朝向的单一朝向窗墙面积比，南、北向不应大于0.40;东、西向不应大于0.30。当设计建筑的外窗不符合上述规定时，其空调采睡年耗电指数或耗电量不应超过参照建筑的空调采暖年耗电指数或耗电量)。4.O.5 建筑的卧室、书房、起居室等主要房间的房间窗地面积比不应小于1/7。当房间窗地面积比小于1/5时，外窗玻璃的可见光遗射比不应小于0.40。4.O.6居住建筑的天窗面积不应大于屋顶总面积的4%，传热系数不应大于4.0W/(nr K)，遮阳系数不应大于0.40。当设计建筑的天窗不符合上述规定时，其空调采暖年耗电指数或耗电量)不应超过参照建筑的空调采暖年耗电指数(或耗电量。4.0.7 居住建筑屋顶和外墙的传热系数和热惰性指标应符合表4.O.7的规定。当设计建筑的南、北外墙不符合表4.O.7的规定时，其空调采暖年耗电指数或耗电量不应超过参照建筑的空调采暖年耗电指数(或耗电量。表4.0.7屋顶和外墙的传热系数KW/(m2 K)J、热惰性指标D厘顶。.4K:;(0.9,D二三2.5外墙2.0K三2.5，D二，3.0或1.5K:;(2.0,D二注2.8或O.7GB 50176所规定的隔热要求。2 外墙传热系数E豆和热惰性指标D要求中，2.01(:0:三2.5，D3.。这一档仅适用于南区。4.0.8 居住建筑外窗的平均传热系数和平均综合遮阳系数应符合表4.O.8-1和表4.O.8-2的规定。当设计建筑的外窗不符合表4.O.8-1和表4.O.8-2的规定时，建筑的空调采暖年耗电指数或耗电量)不应超过参照建筑的空调采暖年耗电指数(或耗电量。外墙平均指标K主二2.0D二三2.8K;I.5 D二2.56 表4.O.8-1 北区居住建筑建筑物外窗平均传热系数和平均综合遮阳系数限值外窗加权平均综合遮阳系量Sw外窗平均平均窗地面积平均窗地面积比平
