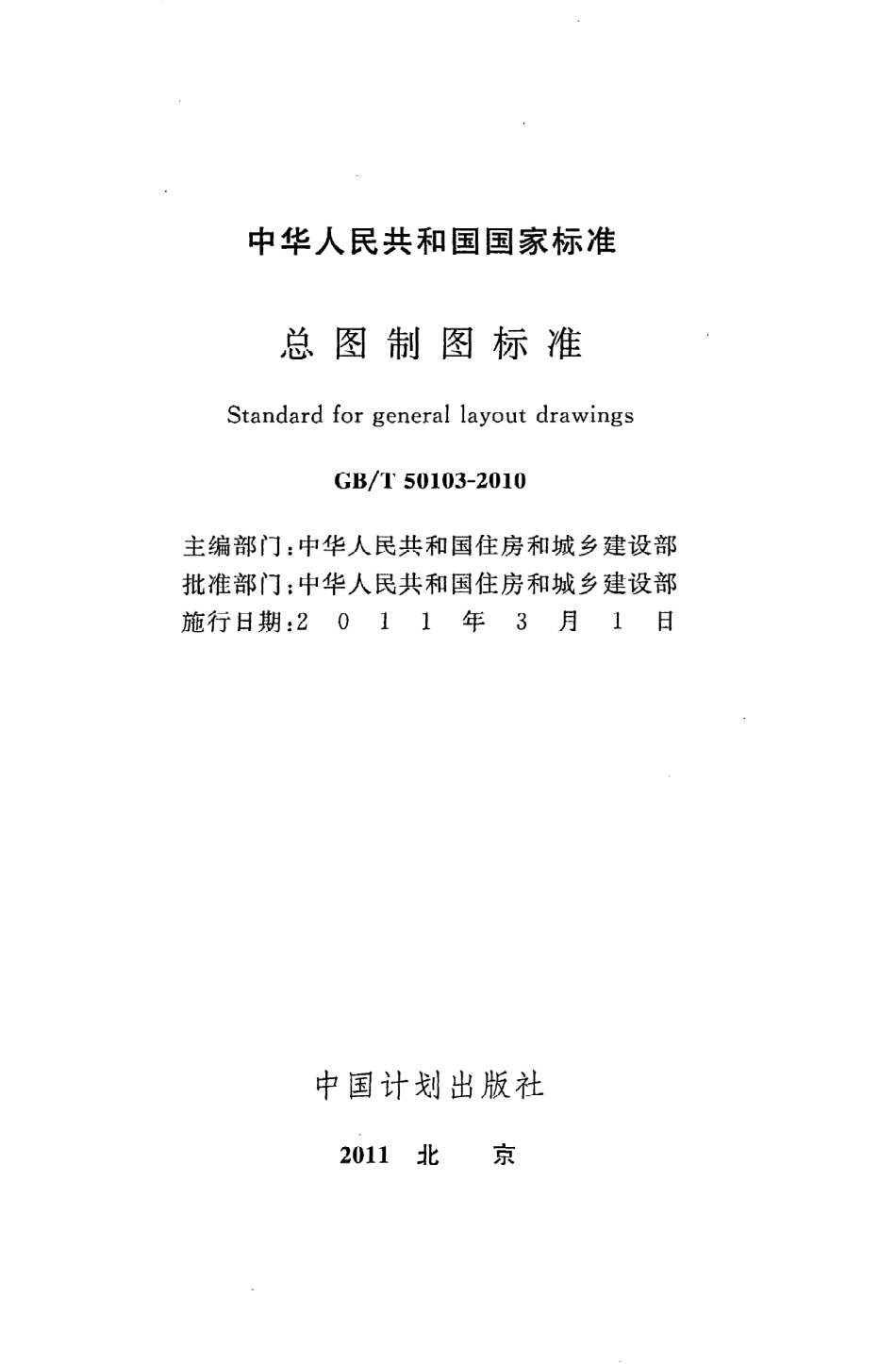

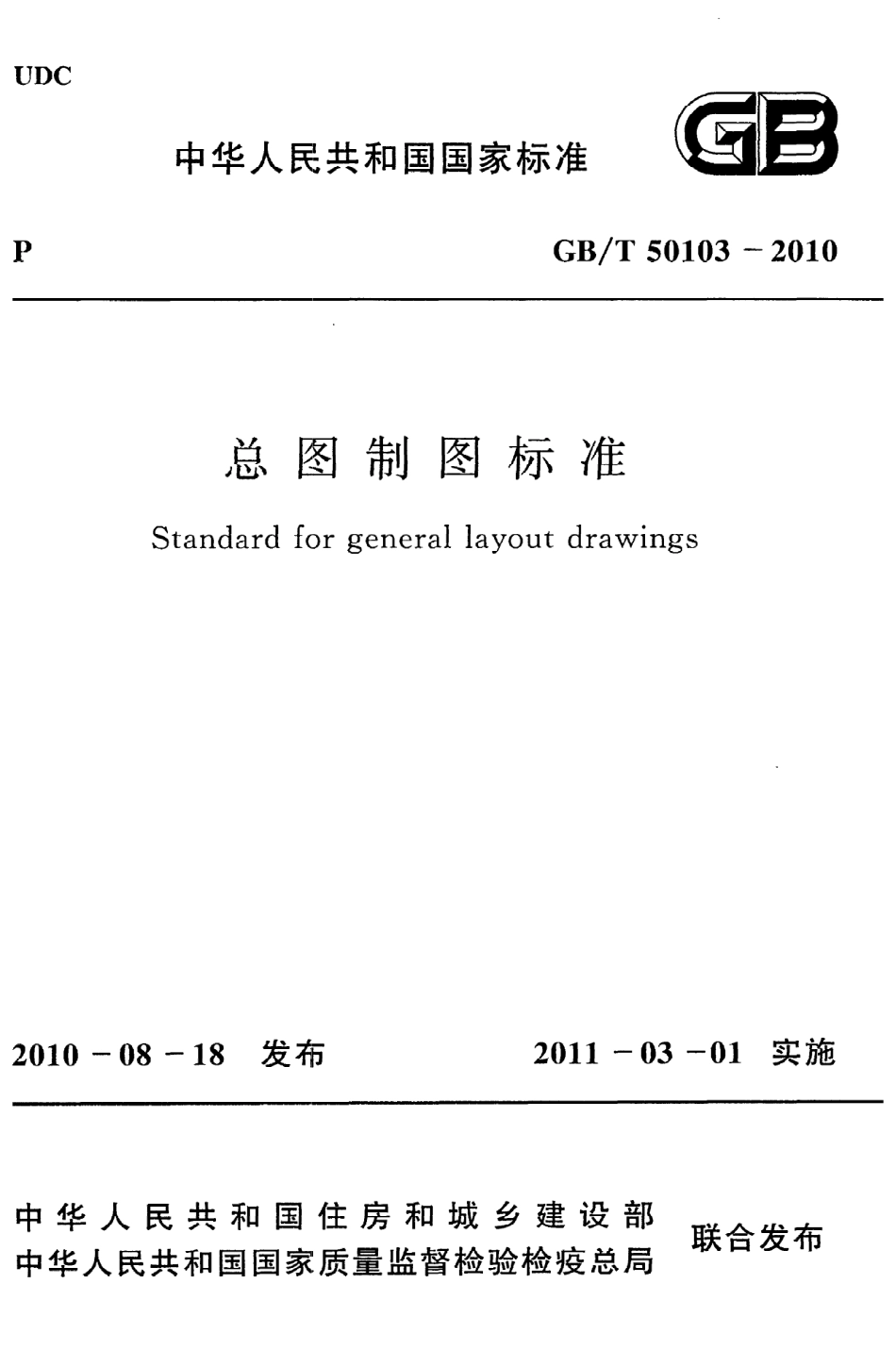

U D C中华人民共不口国 国家标，督圃G B/T5 0 1 0 3一2 0 1 0J急 图制图标 准S tandardforgenerallayoutdrawings2 0 1 0一0 8一1 8发布2 0 1 1一0 3一0 1实施中 华 人民共 和 国 住 房 和 城 乡 建设部中华人民共和 国国家质量监督检验检疫 总局联合发布日中华人 民共和 国国家标准总 图 制 图 标 准S tandardforgenerallayoutdrawingsG B/T5 0 1 0 3一2 0 1 0主编部门：中华人 民共和 国住房和城乡建设部批 准部门：中华人 民共和 国住房和城 乡建设部施行日期：201 1年3月1日中国计划出版社2 0 1 1北京中华人民共和国国家标准总 图 制 图标 准G B/T5 0 1 0 3一2 0 1 0中国计划出版社出版网址：www.jhpr以粥com地址：北京市西城区木梅地北里甲1 1号国宏大厦C座4层邮政编码：1 0 0 0 3 8电话：(0 1 0)6 3 9 0 6 4 3 3（发行部）新华书店J 匕 京发行所发行J 匕 京世知印务有限公司印刷85 0 mmx11 6 8mml/3 21.3 7 5印张3 2千字2 0 1 1年2月第l版2 0 1 2年7月第3次印刷统一书号：15 80 1 7 75 4 0定价：1 2.0 0元版权所有侵权必究侵权举报电话：(0 1 0)6 3 9 0 6 4 0 4如有印装质量问题，请寄本社出版部调换中华人民共和 国住房和城乡建 设部公告第7 4 9号关于发布国家标准总 图制图标准的公告现批准总图制图标准为国家标准，编号为G B/T S O I O 3一2 0 1 0，自2 0 1 1年3月1日起实施。原总 图制图标准 G B/T5 0 1 0 3一2 0 0 1同时废止。本标准 由我 部 标 准 定 额 研 究 所 组 织 中 国 计 划 出版 社 出版发行。中华人 民共和 国住房和城 乡建设部二O一O年八月十八日.J J目卜月U青根据原建设部关于印发2 0 0 7年工程建设标准规范制订、修订计划（第一批）的通知（建标2 0 0 71 2 5号）的要求，由中国建筑标准设计研究 院会同有关单位在原总 图制图标 准 G B/T5 0 1 0 3一2 0 0 1的基础上修订而成 的。本标准在修订过程 中，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见 的基础上，最后经 审查定稿。本标准共分3章，主要技术内容包括：总则、基本规定、图例。本标准修订的主要技术内容是：调 整 了基本规定中图线内容、图纸 比例；调整增加了图例内容。本标准 由住房和城乡建设部负责管理，由中国建 筑标准设计研究院负责具体技术内容的解 释。执行 过程 中如有 意见 和建议，请寄送中国建筑标准设计研究院（地址：北京市海 淀区首体南路9号 主语 国际2号楼，邮政编码：1 0 0 0 4 8）。本标准主编单位、参编单位和主要起 草人及 主要审查人：主 编 单 位：中国建筑标准设计研究院参编 单 位：中国建筑设计研究院中国中元 国际工程公 司华东建筑设计研究院有 限公 司铁道部第二勘测设计 院建筑 院主要起草人：孙 国峰程述成徐 忠辉史 丽秀蒋靖沈久忍陈修礼陆亚娟主要审查人：何玉如苗茁胡纯场徐宇宾王鹏白红卫董静茹石定樱寇九贵麟杰费刘张同亿目次1总则2基本规定2.1图线 ，2,2比例 2.3计量单位2.4坐标标注2.5标高注法2.6名称和编号3图例本标准用词说明 ，引用标准名录 .，.，二附：条文说明(1)(2)(2)(3)(4)(4)(5)(6)(8)(2 3)(2 4)(2 5)C ontents1G eneralprovisions2B asicrequirement ，2.1D rawing2.2S cale ”二”2.3U nitofmeasurement2.4C oordinatedimensions2.5E levationmarking2.6N ame and number3L egend 人二E xplanationofwordingin thisstandardL istofquotedstandardsA ddition:E xplanationofprovisions(1)(2)(2)3)、1声飞，少飞夕气J夕气，产左吐人哎J丹b八6才、了气2飞Z t、矛、)八O A人口曰少口()(2 5)21总则1.0.1为 了统一总 图制 图规则，保证制图质量，提高制 图效率，做到 图面清晰、简明，符合设计、施工、存档的要求，适 应工程建设 的需要，制定本标准。1.0.2本标准适用 于下列制图方式绘制的图样：1计算机制图；2手工制图。1.0.3本标准适用 于总 图专业 的下列工程制 图：1新建、改建、扩建工程 各阶段 的总 图制 图（场 地 园林 景 观制图）;2原有工程 的总平 面实测图；3总图的通用 图、标准图；4新建、改建、扩建工程各阶段场地 园林景观设计制图。1.0.4总 图制图除应符合本标准外，尚应符合国家现行有关标准的规定。2基本规定2.1图线2.1.1图线 的宽度b应根据图样 的复杂程度和 比例，按现行 国家标准房屋建筑制图统一标准 G B/T5 0 0 0 1中图线的有关规 定选用。2。1。2总 图制图应根据图纸功能，按表2.1.2规定的线型选用。表2.1.2图线名称线型线宽用途实线粗.曰 自 口 口 口 口 口.曰 匕b1新建建筑物士0.0 0高度 可 见轮廓线2新建铁路、管线中0.7 b0.sb1新 建构筑 物、道 路、桥涵、边坡、围墙、运输设施 的可见轮廓线2原有标准轨距铁路细一0.2 5 b1新建建筑物士0.0 0高度 以上的可见建筑物、构筑物轮廓线2原有 建筑 物、构筑 物、原有窄轨、铁路、道 路、桥 涵、围墙 的可 见轮廓线3新建人行道、排水 沟、坐标线、尺寸线、等高线虚线粗b新建建筑物、构筑物地下轮廓线中0.sb计划 预 留扩建 的 建筑物、构 筑物、铁路、道路、运输设施、管线、建筑红线及预 留用地各线细0.2 5 b原有建筑 物、构筑 物、管 线 的地下轮廓线续表2.1.2名称线型线宽用途单点长画线粗口 口 口 口 口 口 口 口 口 臼口 口 母 口 口 曰户呼 甲 口 口 口 口 曰 口 口 口 口 口 口.口 口 口 b露天矿开采界限中0.sb土方填挖区的零点线细0.2 5 b分水线、中心线、对称线、定位轴线双点长画线b用地红线0。7 b地下开采 区塌落界限0.sb建筑红线折断线一一一一今一0.sb断线不规则曲线一，一一一产0.sb新建人工水体轮廓线注：根据各类 图纸所表示 的不 同重点确定使用不 同粗细线型。2.2比例2.2.1总图制图采用 的 比例宜符合表2.2.1的规定。表2.2.1比例图名比例现状 图l:5 0 0、1:1 0 0 0、l2 0 0 0地理交通位置图l:2 5 0 0 0?1:2 0 0 0 0 0总体规划、总体布置、区域位置 图l2 0 0 0、1,5 0 0 0、l1 0 0 0 0、12 5 0 0 0、1:5 0 0 0 0总平面图、竖向布置图、管线综合图、土方图、铁路、道路平面图1:3 0 0、1,5 0 0、11 0 0 0、l:2 0 0 0场地园林景观总平面图、场地园林景观竖 向布置图、种植总平面图l:3 0 0、1:5 0 0、11 0 0 0铁路、道路纵断面图垂直：1,1 0 0、12 0 0、l5 0 0水平：11 0 0 0、l2 0 0 0、15 0 0 0铁路、道路横断面图1:2 0、l,5 0、1:1 0 0、1,2 0 0场地断面图11 0 0、1:2 0 0、15 0 0、l:1 0 0 0详图l,l、l2、15、1,1 0、12 0、15 0、1:1 0 0、1:2 0 02.2.2一个图样宜选用一种比例，铁路、道路、土方等的纵断面图，可在水平方向和垂直方向选用不同比例。2.3计 量 单 位2.3.1总 图 中的坐标、标高、距 离 以米为单位。坐标 以小数点标注三位，不 足 以“o”补齐；标高、距离以小数点后两位数标注，不 足以“O”补 齐。详图可 以毫米为单位。2.3.2建筑物、构筑物、铁路、道路方位角（或方向角）和铁路、道路转向角的度数，宜注写到“秒”，特殊情况应 另加说明。2.3.3铁路纵坡度宜 以千分计，道路纵坡度、场地平整坡度、排水沟沟底纵 坡度宜 以百分计，并应 取 小数点后一位，不 足 时 以“O补齐。2.4坐 标 标 注2.4.1总 图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不 宜 超 过4 5。总 图中应绘 制 指 北针或风玫瑰 图（图2.4.1）。干!l寺1 1，。0 1*l1、纵邓O 0,、一、器 下布井可丁火 夕A 1 0 0一户0 0A O_赤择昌髦坐标 网格1 0常之卜龟卜扮心10 0双之扮lC必图2.4.1注：图中X为南北方 向轴线，X的增量在X周线上；Y为东西方 向轴线，Y的增量在Y轴线上。A轴相 当于测量坐标 网中的X轴，B轴相 当于测量坐标 网中的Y轴。42.4.2坐标网格应 以细实线表示。测量 坐标网应画成交叉 十字线，坐标代号宜用“X、Y，表示；建筑坐标网应画成 网格通线，自设坐标代号 宜 用“A、B”表示（图2.4.1）。坐标值为负数时，应注“一”号，为正数时，+”号可 以省略。2.4.3总平 面 图上有测量 和建筑两种坐标系统时，应在附注中注明两种坐标系统的换算公式。2.4.4表示建筑物、构筑物位置 的坐标应根据设计不同阶段要求标注，当建筑物与构筑物与坐标轴线平行时，可注其对角坐标。与坐标轴线成角度或建筑平面复杂时，宜标注三个 以上坐标，坐标宜标注在图纸上。根据工程具体情况，建筑物、构筑物也可用相对尺寸定位。2.4.5在一张 图上，主要建筑物、构筑物用坐标定位时，根据工程具体情况也 可用相对尺寸定位。2.4.6建筑物、构筑物、铁路、道路、管线等应标注下列部位的坐标或定位尺寸：1建筑物、构筑物的外墙轴线交点；2圆形建筑物、构筑物的中心；3皮带走廊的中线或其交点；4铁路道岔 的理论中心，铁路、道路的中线交叉点和转折点；5管线（包括管沟、管架或管桥）的中线交叉点和转折点；6挡土墙起始点、转折点墙顶外侧边缘（结构面）。2.5标 高 注 法2.5.1建筑物应 以接近地 面处 的士。0 0标高的平面作为总平面。字符平行于建筑长边书写。2.5.2总 图 中标 注 的标高应为绝对标高，当标注相对标高，则应注 明相对标高与绝对标高的换算关系。2.5.3建筑物、构筑物、铁路、道路、水池等应 按下列规定标注有关部位的标高：51建筑物标注室 内士0.0 0处 的绝对标高在一栋建筑物内宜标注一个士0.0 0标高，当有 不 同地 坪标高以相 对士0.0 0的数值标注；2建筑物室外散水，标注建筑物四周转角或两对角的散水坡脚处标高；3构筑物标注其有代表性 的标高，并用文字注 明标高所指的位置；4铁路标注轨顶标高；S道路标注路面中心线交点及变坡点标高；6挡土墙标注墙顶 和墙趾标高，路堤、边坡标注坡 顶 和坡脚标高，排水沟标注沟顶和沟底标高；7场地平整标注其控制位置标高，铺砌场地标注其铺砌 面标高。2.5.4标高符号 应 按 现行国家标准房屋建筑制图统一标准G B/T5 0 0 0 1的有关规定进行标 注。2.6名称和编号2.6.1总图上 的建筑物、构筑物应注写名称，名称宜直接标注在图上。当图样比例小或图面无 足够位置时，也 可编号列表标注在图内。当图形 过小时，可标注在图形外侧附近处。2.6.2总 图上 的铁路线路、铁路道岔、铁路及 道路曲线转折点等，应进行编号。2.6.3铁路线路编号应符合下列规定：1车站站线宜 由站房向外顺序编号，正线宜用 罗 马字表示，站线宜用 阿拉伯数字表示；2厂内铁路按图面布置有次序地排列，用 阿拉伯数字编号；3露天采矿场铁路按开采顺序编号，干线用 罗 马字表示，支线用 阿拉伯数字
