《农村居住建筑节能设计标准 GBT50824-2013》.pdf

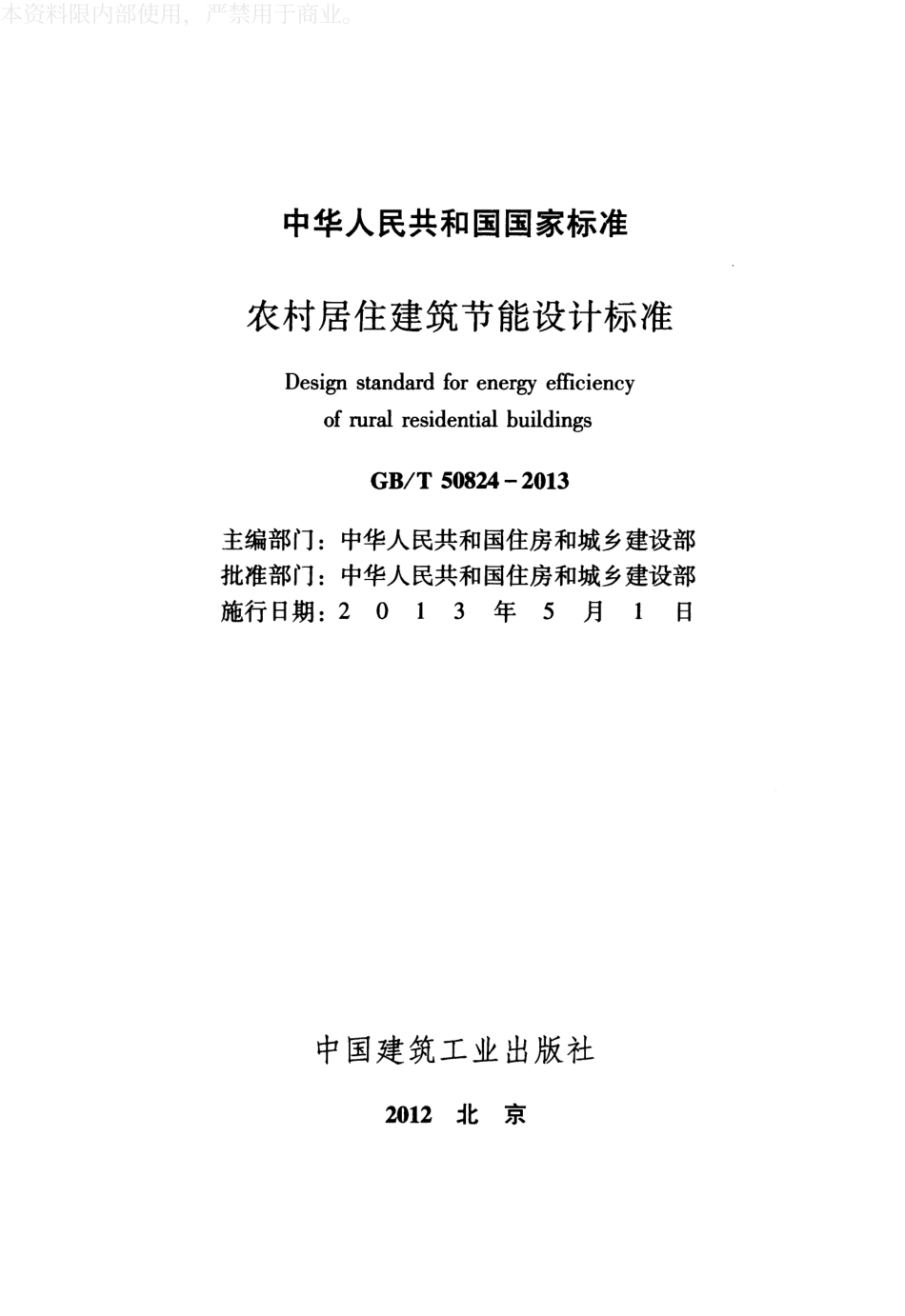

UDC P 中华人民共和国国家标准Ge GB/T 50824-2013 农村居住建筑节能设计标准Design standard for energy efficiency of rural residential buildings 2012-12-25 发布2013-05-01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。中华人民共和国国家标准农村居住建筑节能设计标准Design standard for energy efficiency of rural residential buildings GB/T 50824-2013 主编部门:中华人民共和国住房和城乡建设部批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 3 年5 月1 日中国建筑工业出版社2012北京w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。中华人民共和国住房和城乡建设部公告第1608号住房城乡建设部关于发布国家标准农村居住建筑节能设计标准的公告现批准农村居住建筑节能设计标准为国家标准，编号为GBjT 50824一2013，自2013年5月1日起实施。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2012年12月25日3 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。前L口本标准是根据住房和城乡建设部关于印发(2010年工程建设标准规范制订、修订计划的通知)(建标2010J43号)的要求，由中国建筑科学研究院、中国建筑设计研究院会同有关单位共同编制完成。本标准在编制过程中，标准编制组进行了广泛调查研究，认真总结实践经验，结合农村建筑的实际情况，吸收我国现行建筑节能设计标准的经验，并在广泛征求意见的基础上，最后经审查定稿。本标准共分8章和1个附录。主要技术内容是:总则，术语，基本规定，建筑布局与节能设计，围护结构保温隔热，供暖通风系统，照明，可再生能源利用等。本标准由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中，如有意见或建议，请寄送中国建筑科学研究院(地址:北京市北三环东路30号，邮政编码100013)，以供今后修订时参考。本标准主编单位:中国建筑科学研究院中国建筑设计研究院本标准参编单位z哈尔滨工业大学中国建筑西南设计研究院有限公司清华大学大连理工大学天津大学国家太阳能热水器质量监督检验中心同济大学河南省建筑科学研究院有限公司4 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。陕西省建筑科学研究院国家建筑工程质量监督检验中心宁夏大学江西省建筑科学研究院吉林科龙建筑节能科技股份有限公司深圳海川公司北京城建技术开发中心北京怀柔京北新型建材厂北京金隅加气混凝土有限责任公司本标准主要起草人:邹瑜宋波刘晶林建平焦燕金虹冯雅杨旭东端木琳王立雄李忠李骥谭洪卫奕景阳高宗祺冯爱荣潘振李卫东郭良凌飞薇南艳丽王宗山任普亮张海文黄永衡赵丰东徐金生张瑞海彭梅本标准主要审查人:许文发郎四维万水娥杨仕超何梓年董重成杜雷刁乃仁张国强王绍瑞胡伦坚5 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。目次1 总则.1 2 术语23 基本规定.5 4 建筑布局与节能设计.8 4.1 一般规定.8 4.2 选址与布局.8 4.3 平立面设计.8 4.4 被动式太阳房设计.10 5 围护结构保温隔热.13 5.1 一般规定.13 5.2 围护结构热工性能.13 5.3 外墙.14 5.4 门窗.15 5.5 屋面.16 5.6 地面.16 6 供暖通风系统.17 6.1 一般规定.17 6.2 火炕与火墙.17 6.3 重力循环热水供暖系统.19 6.4 通风与降温.20 7 照明.22 8 可再生能源利用.23 8.1 一般规定.23 8.2 太阳能热利用.23 8.3 生物质能利用.24 6 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。8.4 地热能利用.25 附录A围护结构保温隔热构造选用.26 本标准用词说明.41 引用标准名录.42 附:条文说明.43 7 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。Contents 1 General Provisions.1 2 Terms.2 3 Basic Requirement 5 4 Architectural Layout and Energy Efficiency Design 8 4.1 General Requirement.8 4.2 Site Selection and Layout.8 4.3 Building Flat and Facade Design.8 4.4 Passive Solar House Design.10 5 Building Envelope Insulation.13 5.1 General Requirement.13 5.2 Building Envelope Thermal Performance .13 5.3 External Wall.14 5.4 Door arid Window.15 5.5 Roofing.16 5.6 Ground.16 6 Heating and Ventilation System.17 6.1 General Requirement .17 6.2 Kang and Hot Wall.17 6.3 Gravity Circulation Hot Water Heating System.19 6.4 Ventilation and Cooling.20 7 Illumination.22 8 Renewable Energy Utilization.23 8.1 General Requirement .23 8.2 Solar thermal Utilization.23 8.3 Biomass Energy Utilization.24 8 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。8.4 Geothermal Energy Utilization.25 Appendix A Building Envelope Insulation Structural Selection.26 Explanation of Wording in This standard.41 List of Quoted Standards.42 Addition:Explanation of Provisions 43 9 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。1总则1.0.1 为贯彻国家有关节约能源、保护环境的法规和政策，改善农村居住建筑室内热环境，提高能源利用效率，制定本标准。1.O.2 本标准适用于农村新建、改建和扩建的居住建筑节能设计。1.O.3农村居住建筑的节能设计应结合气候条件、农村地区特有的生活模式、经济条件，采用适宜的建筑形式、节能技术措施以及能源利用方式，有效改善室内居住环境，降低常规能源消耗及温室气体的排放。1.O.4农村居住建筑的节能设计，除应符合本标准外，尚应符合国家现行有关标准的规定。1 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。2术语2.0.1 围护结构building envelope 指建筑各面的围挡物，包括墙体、屋顶、门窗、地面等。2.O.2 室内热环境indoor thermal environment 影响人体冷热感觉的环境因素，包括室内空气温度、空气湿度、气流速度以及人体与周围环境之间的辐射换热。2.O.3 导热系数().)thermal conductivity coefficient 在稳态条件和单位温差作用下，通过单位厚度、单位面积的匀质材料的热流量，也称热导率，单位为W/(m.K)。2.O.4 传热系数(K)coefficient of heat transfer 在稳态条件和物体两侧的冷热流体之间单位温差作用下，单位面积通过的热流量，单位为W/(m2 K)。2.0.5 热阻(R)heat resistance 表征围护结构本身或其中某层材料阻抗传热能力的物理量，单位为(m2 K)/W。2.O.6 热惰性指标(D)index of thermal inertia 表征围护结构对温度波衰减快慢程度的元量纲指标，其值等于材料层热阻与蓄热系数的乘积。2.O.7 窗墙面积比area ratio of window to wall 窗户洞口面积与建筑层高和开间定位线围成的房间立面单元面积的比值。元因次。2.O.8 遮阳系数shading coefficient 在给定条件下，透过窗玻璃的太阳辐射得热量，与相同条件下透过相同面积的3mm厚透明玻璃的太阳辐射得热量的比值。无因次。2.O.9 种植屋面planted roof 2 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。在屋面防水层上铺以种植介质，并种植植物，起到隔热作用的屋面。2.0.10 被动式太阳房passive solar house 不需要专门的太阳能供暖系统部件，而通过建筑的朝向布局及建筑材料与构造等的设计，使建筑在冬季充分获得太阳辐射热，维持一定室内温度的建筑。2.0.11 自保温墙体self-insulated wall 墙体主体两侧不需附加保温系统，主体材料自身除具有结构材料必要的强度外，还具有较好的保温隔热性能的外墙保温形式。2.0.12 外墙外保温external thermal insulation on walls 由保温层、保护层和胶粘剂、锚固件等固定材料构成，安装在外墙外表面的保温形式。2.0.13 外墙内保温internal thermal insulation on walls 由保温层、饰面层和胶粘剂、锚固件等固定材料构成，安装在外墙内表面的保温形式。2.0.14 外墙夹心保温sandwich thermal insulation on walls 在墙体中的连续空腔内填充保温材料，并在内叶墙和外叶墙之间用防锈的拉结件固定的保温形式。2.0.15 火炕Kang 能吸收、蓄存烟气余热，持续保持其表面温度并缓慢散热，以满足人们生活起居、采暖等需要，而搭建的一种类似于床的室内设施。包括落地炕、架空炕、火墙式火炕及地炕。2.0.16 火墙Hot Wall 一种内设烟气流动通道的空心墙体，可吸收烟气余热并通过其垂直壁面向室内散热的采暖设施。2.0.17 太阳能集热器solar collector 吸收太阳辐射并将采集的热能传递到传热工质的装置。2.0.18 沼气池biogas generating pit 有机物质在其中经微生物分解发酵而生成一种可燃性气体的3 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。各种材质制成的池子，有玻璃钢、红泥塑料、钢筋混凝土等。2.0.19 秸轩气化straw gasification 在不完全燃烧条件下，将生物质原料加热，使较高分子量的有机碳氢化合物链裂解，变成较低分子量的一氧化碳(CO)、氢气(H2)、甲烧(CH4)等可燃气体的过程。4 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。3基本规定3.0.1 农村居住建筑节能设计应与地区气候相适应，农村地区建筑节能设计气候分区应符合表3.O.1的规定。表3.0.1农村地区建筑节能设计气候分区分区热工名称分区气候区划主要指标代表性地区名称漠洞、图里河、黑河、嫩江、海拉尔、博克图、新巴尔虎右旗、呼玛、伊春、阿尔山、狮泉河、改则、班戈、那曲、申扎、刚察、玛多、曲麻菜、杂多、达日、托托河、东乌珠穆沁旗、哈尔滨、
