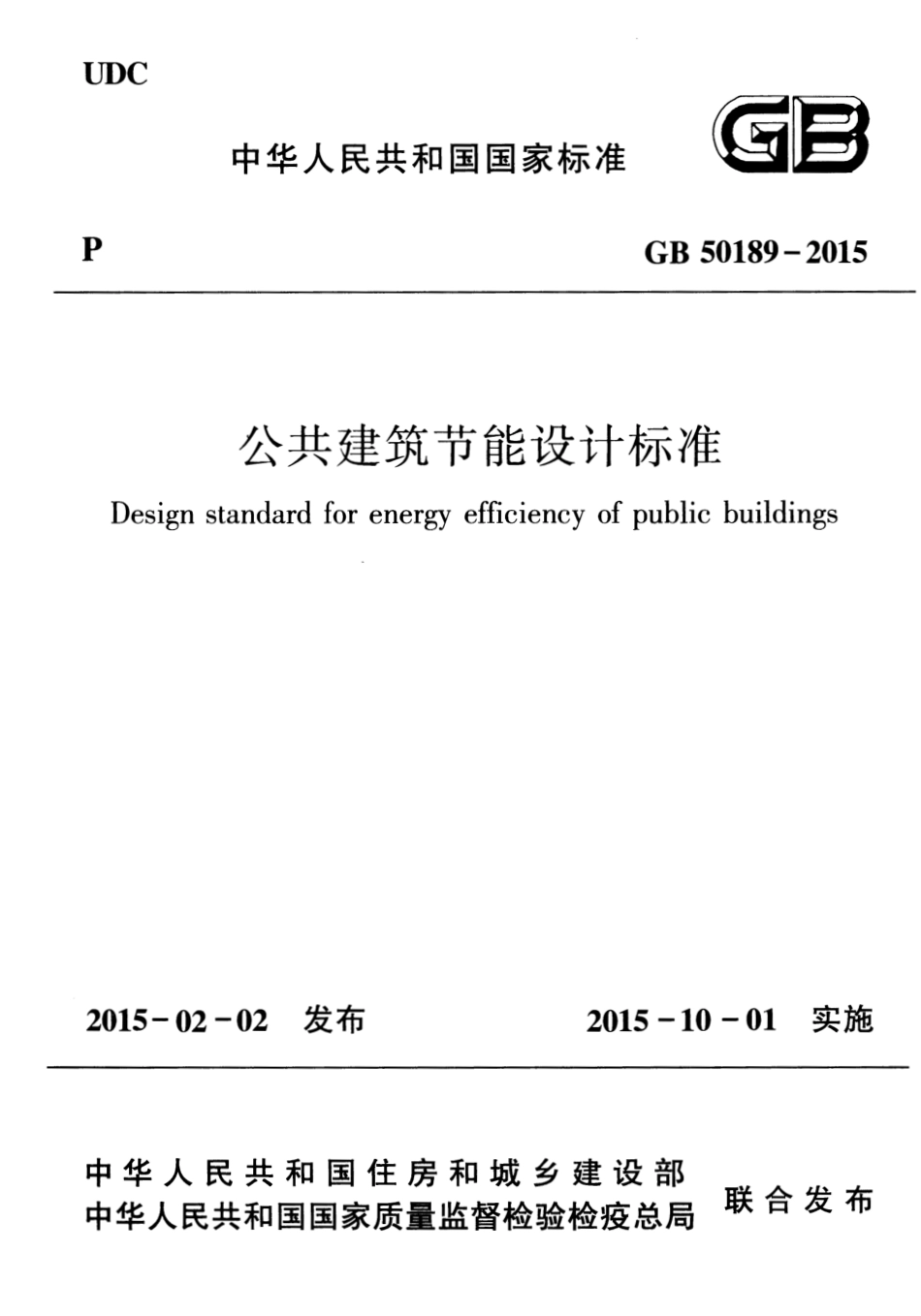

UDC 中华人民共和国国家标准e P GB 50189-2015 公共建筑节能设计标准Design standard for ener白Tefficiency of public buildings 2015-02-02 发布2015-10-01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准公共建筑节能设计标准Design standard for energy efficiency of puhlic huildings GB 50189-2015 主编部门:中华人民共和国住房和城乡建设部批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 5 年1 0 月1 日中国建筑工业出版社2015北京中华人民共和国住房和城乡建设部公且主z 第739号住房城乡建设部关于发布国家标准公共建筑节能设计标准的公告现批准公共建筑节能设计标准为国家标准，编号为GB50189一2015，自2015年10月1日起实施。其中，第3.2.1、3.2.7、3.3.1、3.3.2、3.3.7、4.1.1、4.2.2、4.2.3、4.2.5、4.2.8、4.2.10、4.2.14、4.2.17、4.2.19、4.5.2、4.5.4、4.5.6条为强制性条文，必须严格执行。原公共建筑节能设计标准GB 50189-2005同时废止。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2015年2月2日3 前L一一口根据住房和城乡建设部关于印发(2012年工程建设标准规迫制订、修订计划的通知(建标2012J5号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。本标准的主要技术内容是:1.总则;2.术语;3.建筑与建筑热工;4.供暖通风与空气调节;5.给水排水:6.电气;7.可再生能源应用。本标准修订的主要技术内容是:1.建立了代表我国公共建筑特点和分布特征的典型公共建筑模型数据库，在此基础上确定了本标准的节能目标;2.更新了罔护结构热工性能限值和冷惊能效限值，并按建筑分类和建筑热T:分区分别作出规定;3.增加了罔护结构权衡判断的前提条件，补充细化了权衡计算软件的要求盈输入输出内容;4.新增了给水排水系统、电气系统和可再生能源应用的有关规定。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议.请寄送中国建筑科学研究院公共建筑节能设计标准编制组(地址:北京市北气环东路30号，邮政编码100013)。本标准主编单位:巾国建筑科学研究院本标准参编单位:北京市建筑设计研究院有限公司P同建筑设计研究院4 上悔建筑设计研究院有限公司中国建筑阿南设计研究院天津市建筑设计院|司济大学建筑设计研究院(集团)有限公司中国建筑西北设计研究院有限公司中国建筑东北设计研究院间济大学中德工程学院深圳市建筑科学研究院上海市建筑科学研究院新疆建筑设计研究院中建罔际设计顾问有限公司山东省建筑设计研究院中南建筑设计院股份有限公司华南理王大学建筑设计研究院仲皑农业工程学院同方泰德国际科技(北京)有限公司开利空调销售服务(上海)有限公司特灵空调系统(中罔)存限公司大金(中国)投资有限公司江森白控楼宁设备科技(无锡)有限公司北京金易格新能源科技发展有限公司两门子西伯乐斯电子有限公司北京绿建(斯维尔)软件有限公司珠海格力电器股份有限公司深圳市方大装饰工程有限公司欧文斯科宁(中国)技资有限公司曼瑞德集团有限公司广东艾科技术股份有限公司5 6 河北奥润)11页达窗业有限公司北京振利节能环保科技股份有限公司本标准主要起草人员:徐伟邹瑜徐宏庆万水娥潘云钢寿炜炜陈琪徐凤冯稚顾放车学娅柳澎王谦金丽娜龙惟定赵晓宇刘明明刘呜毛红卫周辉于晓明马友才陈祖铭丁力行刘俊跃陈曦孙德宇杨利明施敏琪钟鸣施雯班广生邵康文刘启耀陈进曾晓武田辉陈立楠李飞龙魏贺东黄振利王碧玲刘宗江本标准主要审查人员:郎四维孙敏生金鸿祥徐华东赵铿戴德慈吴雪岭张旭赵士怀职建民王素英目次1 总则-2 术语.2 3 建筑与建筑热工.4 3.1 一般规定.4 3.2 建筑设计.5 3.3 罔护结构热T企设计.8 3.4 固护结构热性能的权衡判断.14 4 供暖通风与空气调节.17 4.1 一般规定.17 4.2 冷源与热源.18 4.3 输配系统.26 4.4 末端系统.33 4.5 监视1、控制与i十茧.34 5 给水排水.37 5.1 一般规定.37 5.2 给水与排水系统设计.37 5.3 生活热水.38 6 电气.40 6.1 一般规定.40 6.2 供配电系统.40 6.3 照明.40 6.4 电能监测与计量.42 7 可再生能游、应用.43 7.1 一般规定.43 7.2 太阳能利用.43 7 7.3 地源、热泵系统.44 附录A外墙平均传热系数的计算.45 附录B围护结构热工性能的仅衡计算附录C建筑围护结构热工性能权衡判断审核表.53 附录D管道与设备保温及保冷厚度.55 本标准用词说明.59 引用标准名录.60 附:条文说明.61 8 Contents 1 General Provisions.1 2 Terms.10.2 3 Building and Envelope Thermal Design.4 3.1 General Requirements4 3.2 Architectural Design 5 3.;)Building Envelope Thennal Design 8 3.4 Building Envelol陀ThermlPerformance Trade-oH14 4 Heating,Ventilation and Air Conditioning17 4.1 General Requirements17 4.2 Heating and Cooling Source 18 4.:-!Transmission and Distribution System 26 4.1 Terminal System 33 4.5 Monitor.(ontrol and Measure34 5 Water Supply and Drainage37 5.1 General Requirements37 5.2 Water Supply and Drainage Syst巳m375.3 Service Water Heating38 6 Electric.40 6.1 Gelleral Requirements40 6.2 Power Supply and Distribution System 40 6.3 Lighting40 6.4 Electric Power Supervision and Measure 42 7 Renewable E口ergyApplication.43 7.1(eneral Requirements43 7.2 Solar Energy Application43 9 7.3 Ground Source Heat Pump System 44 Appendix A Calculation of Mean Heat Transfer Coefficient of Walls.45 Appendix B Building Envelope Thermal Performance Trade-oH.46 Appendix C Building Envelope Thermal Performance Compliance Form.53 Appendix D Tnsulation Thickness of Pipes,Ducts and Equipments55 Explanation of Wording in This Standard.59 List of Quoted Standards.60 Addition:Explanation of Provisions.61 10 1总则1.0.1 为贯彻国家有关法律法规和方针政策，改善公共建筑的室内环境，提高能师、利用效率，促进可再生能源的建筑应用，降低建筑能耗，制定本标准。1.O.2 本标准适用于新建、扩建和政建的公共建筑节能设计。1.0.3 公共建筑节能设计应根据当地的气候条件，在保证室内环境参数条件下，改善围护结构保温隔热性能-提高建筑设备及系统的能源利用效率，利用可再生能源，降低建筑暖通空调、给水排水及电气系统的能耗。1.O.4 当建筑高度超过150m或单栋建筑地上建筑面积大于200000m2时，除应符合本标准的各项规定外，还应组织专家对其节能设计进行专项论证。1.O.5 施工图设计文件中应说明该工程项目采取的节能措施，并宜说明其使用要求。1.O.6 公共建筑节能设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。1 2术语2.O.1 透光幕墙transparent curtain wall 可见光可直接透射人室内的幕墙。2.o.2 建筑体形系数shape factor 建筑物与室外空气直接接触的外表面积与其所包围的体积的比值，外表面积不包括地面和不供暖楼梯间内墙的面积。2.o.3 单一立面窗墙面积比single facade window to wall ratio 建筑某一个立面的窗户洞口面积与该立面的总面积之比，简称窗墙面积比。2.O.4 太阳得热系数(SHGC)solar heat gain coefficient 通过透光围护结构(门窗或透光幕墙)的太阳辐射室内得热量与投射到透J围护结构(门窗或透光幕墙)外表面上的太阳辐射量的比值。太阳辐射室内得热量包括太阳辐射通过辐射透射的得热量和太阳辐射被构件吸收再传人室内的得热量两部分。2.o.5 可见光透射比visible transmittance 透过透光材料的可见光光通量与投射在其表面上的可见光光通量之比。2.o.6 围护结构热工性能权衡判断building envelope thermal performance trade-off 当建筑设计不能完全满足围护结构热工设计规定指标要求时，r十算并比较参照建筑和设计建筑的全年供暖和空气调节能耗，判定围护结构的总体热工性能是否符合节能设t要求的方法，简称权衡判断。2.O.7 参照建筑reference building 进行罔护结构热工性能权衡判断时，作为计算满足标准要求的全年供暖和空气调节能起用的基准建筑。2 2.0.8 综合部分负荷性能系数(IPLV)integrated part load valu 基于机组部分负荷时的性能系数值.按机组在各种负荷条件下的累积负荷百分比进行加权计算获得的表示空气调节用冷水机组部分负荷效率的单数值。2.0.9集中供暖系统起电输热tt(EHR-h)electricity con-sumption to transferred heat quantity ratio 设计工况下，集中供暖系统循环水泵总功耗(kW)与设计热负荷(kW)的比值。2.0.10 空调冷(热)水系统耗电输冷(热)比EC(H)R-aelectricity consumption to transferred cooling(heat)quantity ra t10 设计工况下，空调冷(热)水系统循环水泵总功耗(kW)与设计怜(热)负荷(kW)的比值。2.0.11 电冷源综合制冷性能系数(SCOP)system coefficient of refrigeration performance 设计工况下，电驱动的制冷系统的制冷量与制冷机、冷却水泵及冷却塔净输入能量之比。2.0.12 风道系统单位风量耗功率(W)energy consumption per unit air volume of air duct system 设计工况下，空调、
