《地下建筑工程逆作法技术规程》JGJ165-2010.pdf

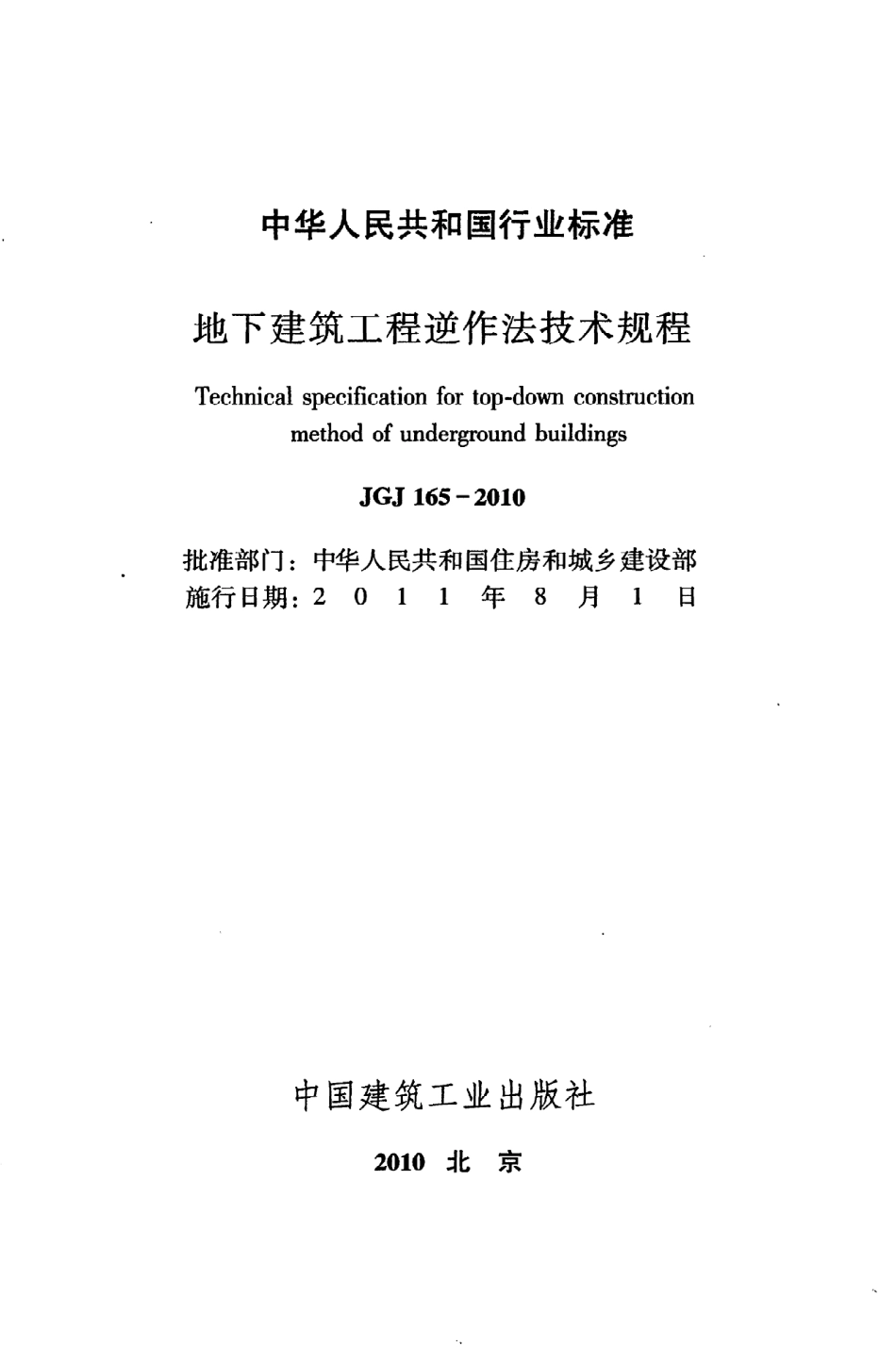

【心 C中华人民共和 国行业标，履 JJ G J1 6 5一2 0 1 0备案号J1 1 3 8一2 0 1 0地下建筑工程逆作法技术规程T echnicalspecificationfortop一down constructionmethodofundergroundbuildings2 0 1 0一1 2一2 0发布2 0 1 1一0 8一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准地下建筑工程逆作法技术规程T echnicalspecificationfortop一downconstrU ctionmethodO fundergundbuildingsJ G J1 6 5一2 0 1 0批准部门：中华人民共和国住房和城乡建设部施行日期：201 1年8月1日中国建筑工业出版社2 0 1 0北京中华人民共和 国行业标准地下建筑工程逆作法技术规程T echnicalspecificationforto介down constructionmethodofundergroundbuildingsJ Q1 6 5一2 0 1 0中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷关开本：85 0 X ll6 8毫米1/3 2印张：1字数：5 0千字2 0 1 1年5月第一版2 0 1 1年5月第一次印刷定价：1 0.0 0元统一书号：1 5 1 1 22 0 2 5 2版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/?,cabp。om。n网上书店：http:/www.china-。n中华人民共和国住房和城乡建设部公告第85 8号关于发布行业标准地下建筑工程逆作法技术规程的公告现批准地下建筑工程逆作法技术规程为行业标准，编号为J G J1 6 5一2 0 1 0，自2 0 1 1年8月l日起实施。其中，第3.0.4、3.0.5、5.1.3、6.5.5、6.6.3条为强制性条文，必须严格执行。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 0年1 2月2 0日、，产厂、一目 叨百根据原建设部关于印发 2 0 0 5年工程建设标准规范制定、修订计划（第一批）的通知（建标2 0 0 584号）的要求，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。本规程的主要内容有：总则、术语和符号、基本规定、岩土工程勘察、设计、施工、现场监测和工程质量验收。本规程由住房和城乡建设部负责管理和对强制性条文的解释。由黑龙江省建工集团有限责任公司负责具体技术 内容的解释。执行过程中如有意见或建议，请寄送黑龙江省建工集团有限责任公司（地址：哈尔滨市香坊区三大动力路5 3 2号，邮政编码：1 5 0 0 4 6）。本 规 程 主 编 单 位：黑龙江省建工集团有限责任公司哈尔滨市城乡建设委员会本 规 程 参 编 单 位：福建省建筑设计研究院陕西省建筑设计研究院四J ll建筑设计院哈尔滨长城建筑股份有限公司中国建筑设计研究院建设综合勘察研究设计院有限公司哈尔滨市建设工程质量监督总站上海第七建筑工程公司哈尔滨市人民政府轨道交通建设办公室本规程主要起草人员：王海云吴向阳王树波曾志攀丁延生贺志坚章一萍王玉林张淮勇宋清海朱和鸣周之峰李悦姜庆滨本规程主要审查人员：滕延京徐学燕罗进元吴春林张学森冯军劳孙鸿剑时宝辉马红蕾李丛笑刘焕存张显来林雪梅目次1总则 12术语和符号 22.1术语 22.2符号 23基本规定 44岩土工程勘察 55设计 75.1设计原则 ，75,2围护结构设计 1 05.3竖向结构设计 1 45.4水平结构设计 1 65.5地基基础设计 1 75.6节点设计及构造 ，1 76施工 2 06.1一般规定 ，2 06.2地下水控制 2 06.3围护结构施工 2 06.4竖向结构施工 ，2 16.5土方开挖及运输 2 26.6水平结构施工 ，2 36.7梁、板、底板与竖向结构的连接施工 2 47现场监测 2 58工程质量验收 2 8本规程用词说明 2 9引用标准名录 3 0附：条文说明 3 16C ontents1G eneralP rovisions 12T ermsandsymbols ，22.1T erms”，。，22.2 5扣舰bols 23B asicR equir匕ment 44E xplorationofG eotechnicalE ngineering 55D esign 75.1D esignP rinciples ，75.2D esignofE xterior-protectedS tructure 1 05.3D esignof V erticalS tructure 1 45,4D esignofL evelstructure 1 65.5F oundationD esign 1 75.6D esignand C onstruotionofjoints ，1 76C onstruction 2 06,1G eneralR equirement 2 06.2G roundwaterC ontrol”，2 06.3C onstructionof E xterior-protectedS tructure 2 06.4C onstructionof V erticalS tructure 2 16.5E arthE xcavationandT ransportation 2 26.6C onstructionof L evelS tructure，。2 36.7C onstructionof B eam、P late、致又tomP latewithV erticalS tructureC onnection”二”2 47C onstructionsiteM onitoring 2 58C onstructionQ ualitylnspection ，2 8E xplainationofW ordingin T hisS tandard 2 9L istofQ uotedS tandards 3 0A ddition:E xplanationof P rovisions 3 171总则1。0。1适用、为保证地下建筑工程逆作法设计与施工质量，做到安全技术先进、经济合理，制定本规程。1.0.2本规程适用于采用逆作法的新建、扩建地下建筑工程的设计与施工。1.0.3地下建筑工程逆作法设计和施工除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1逆作面top一downconstructionboundary在采用逆作法施工时，正作、逆作施工的分界面。2.1.2逆作法top一down constructionmethod在逆作面处先形成竖向结构，以下各层地下水平结构 自上而下施工，并利用地下水平结构平衡抵消围护结构侧向土压力的施工方法。2.1.3围护结构exterior-protectedstructure在逆作法施工中对周边土体起支挡作用的构件体系。2.1.4支承体系supportingS ystem逆作法设计中用于承担结构 自重、施工荷载和侧向土压力的结构体系。包括竖向构件和水平构件。2.1.5内衬墙innerchemisewall逆作法设计中在地下连续墙或排桩内侧构筑的墙体，并与连续墙或排桩共同构成复合结构作为永久承重外墙的墙体。2.2符号2.2.1抗力与材料性能cik三轴试验确定 的第i层土固结不排水力标准值；yw水的重度；ymj深度zj以上 土的加权平均天然重度；瑞开挖面以上 土的加权平均天然重度；件k三轴试验确定的第i层土固结不排水擦角标准值；快）剪豁聚(，决）剪 内摩甲土的有效内摩擦角。2.2.2作用及作用效应K叩，第i层土的主动土压力系数；K aP,第i层土的被动土压力系数；几k作用于深度zj处的竖向应力标准值；、k作用于基坑底面以下深度2 1处的竖向应力标准值。2.2.3几何参数hwa基坑外侧水位深度；n。出土口数量；zj计算点深度。3基 本 规 定3.0.1地下建筑工程逆作法设计与施工前应对场地进行岩土工程勘察，对其周边相邻建筑物（构筑物）、地下管线等进行调查，应取得相关技术资料。3.0.2地下建筑工程逆作法的范围和方法，应根据工程地质条件、水文地质条件、地下建筑结构类型、周边环境、开挖深度、施工条件等因素，合理选择。3.0.3地下建筑工程逆作法的结构设计，应考虑施工顺序、取土方式及施工进度等因素。3.0.4地下建筑工程逆作法施工必 须设围护结构，其主体结构的水平构件应作为围护结构的水平支撑；当围护结构为永久性承重外墙时，应选择与主体结构沉降相适应的岩土层作为排桩或地下连续墙的持力层。3.0.5逆作法施工应全过程监测。4岩土工程勘察4.0.1地下建筑工程逆作法工程岩土工程勘察应具备下列资料：1建设用地建筑红线范围、拟建工程平面布置、建筑坐标；2拟建工程结构特征、基础类型及埋 置深度；3相邻建筑的建成时间、基础类型和埋深、上部结构现状及道路、地下管线情况。4.0.2地下建筑工程逆作法工程岩土工程勘察除应符合现行国家标准岩土工程勘察规范G B50 0 2 1、建筑地基基础设计规范G B50 0 0 7、建筑抗震设计规范G B5 0 0 1 1、建筑边坡工程技术规范G B 5 0 3 3 0及土工试验方法标准G B/T5 0 1 2 3的有关规定外，尚应符合下列规定：1岩土工程勘察应根据地下建筑逆作特殊性要求，应重点查明中间支承结构、地下连续墙及围护结构影响范围内工程地质及水文地质条件。2岩土工程勘察报告应结合逆作法工程的特点，除应满足一般岩土工程勘察报告 内容要求外，尚应对工程逆作法的可行性、合理性进行综合评价；应预测工程逆作中可能产生的岩土工程问题，并有针对性地提出治理措施或建议。4.0.3地下建筑工程逆作法工程岩土工程勘察阶段工作范围和内容应符合下列规定：1初步勘察阶段应初步查明建筑场地环境状况及工程地质条件，应对工程逆作法实施的可行性、合理性进行分析及评估；应预测逆作工程实施中可能产生的主要岩土工程问题，并初步提出方案或建议。2详细勘察阶段应查明建筑场地范围内岩土层分布类型、规模、工程特性和不良性状；应对地基的均匀性、承载能力进行评价；对工程逆作的可能性、合理性进行综合分析、评估；应判断逆作工程实施中地基的稳定性，并提供逆作法工程设计、施工所需的岩土工程参数及相关建议意见。3水文地质勘察应查明建筑场地周围地表水的径流状况、地下建筑影响范围内地下水的类型、埋藏补给条件、水位变化特征及水质。4.0.4岩土工程勘察范围与测试宜符合下列规定：1勘察范围宜包括建筑基础平面并外延至基坑开挖深度的(l一2）倍；当工程地质条件复杂或存在深厚的软弱土 区域，勘察范围宜适当加大，勘探点也宜适当加密。2勘察点的深度宜根据建筑设计、场地岩土工程条件确定，勘察深度一般为基础埋置深度的（2一3）倍；当场地工程地质条件复杂或存在深厚的软弱土区域，勘察深度宜适当加大。3水文地质测试参数宜包含下列内容：1）各层地下水的类型、水位、水压、水量补给和变化；2）各含水层的渗透系数和渗透影响半径；3）分析水位变化对逆作法施工 工艺的影响及应采取的措施。4工程地质测试参数宜包含下列内容：l）岩土常规物理试验指标；2）岩土抗剪强度及变形指标；3）特殊性岩土指标应作专项性测试。5设计5.1设计 原 则5.1.1地下建筑工程逆作法结构设计宜采用极限状态法，以分项系数的设计表达式进行设计。5.1.2结构设计极限状态应分为下列两类：1承载能力极限状态：结构构件达到最大承载能力；土体变形导致结构破坏或周边环境破坏；2正常使用极限状态：结构的变形影响结构的正常使用、地下结构施工或周边环境的正常使用功能。5.1.3地下建筑工程逆作法结构设计应根据结构破坏可能产生的后果，采用不同的安全等级
