《水泥土复合管桩基础技术规程 JGJT330-2014》.pdf

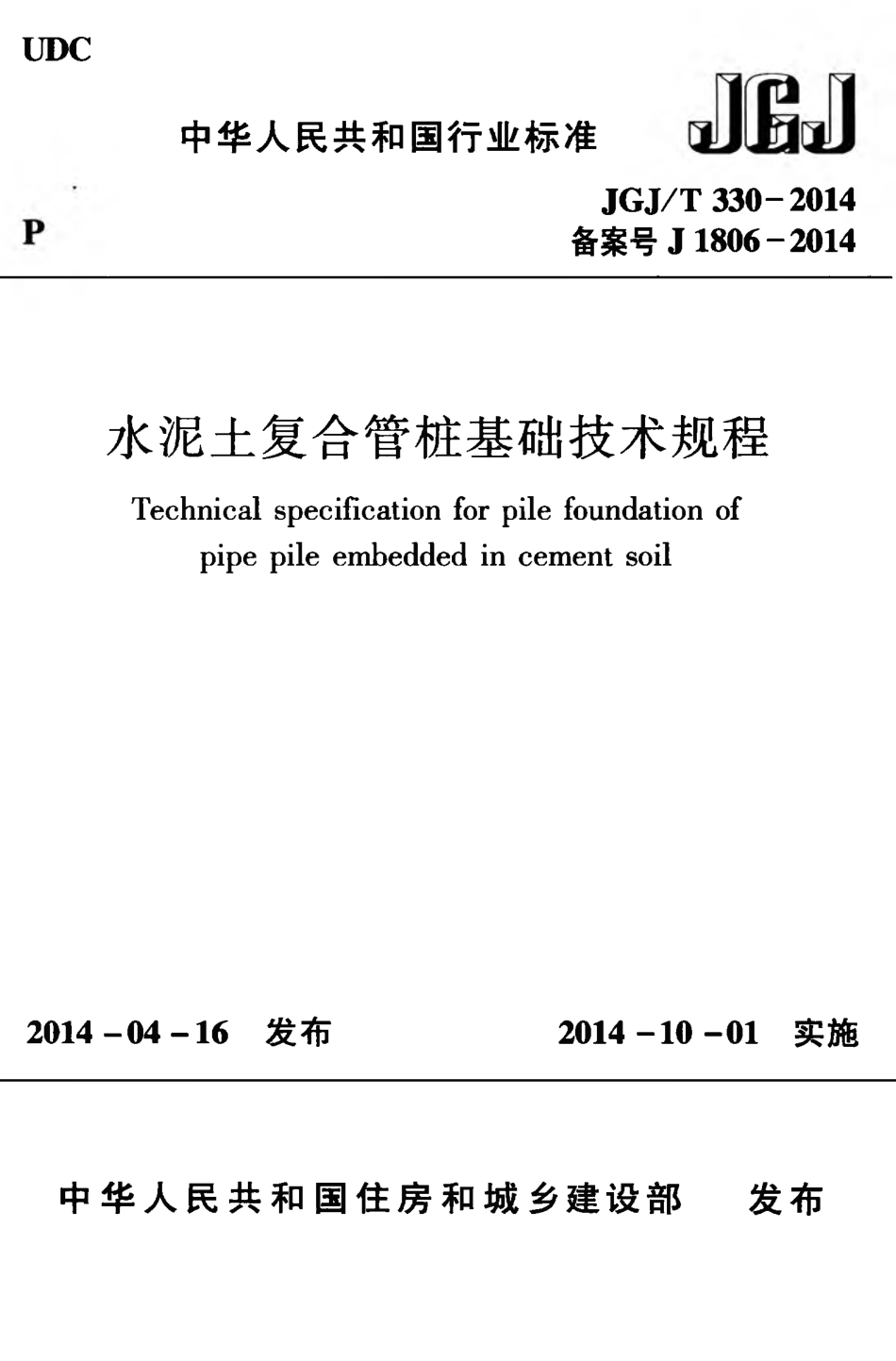

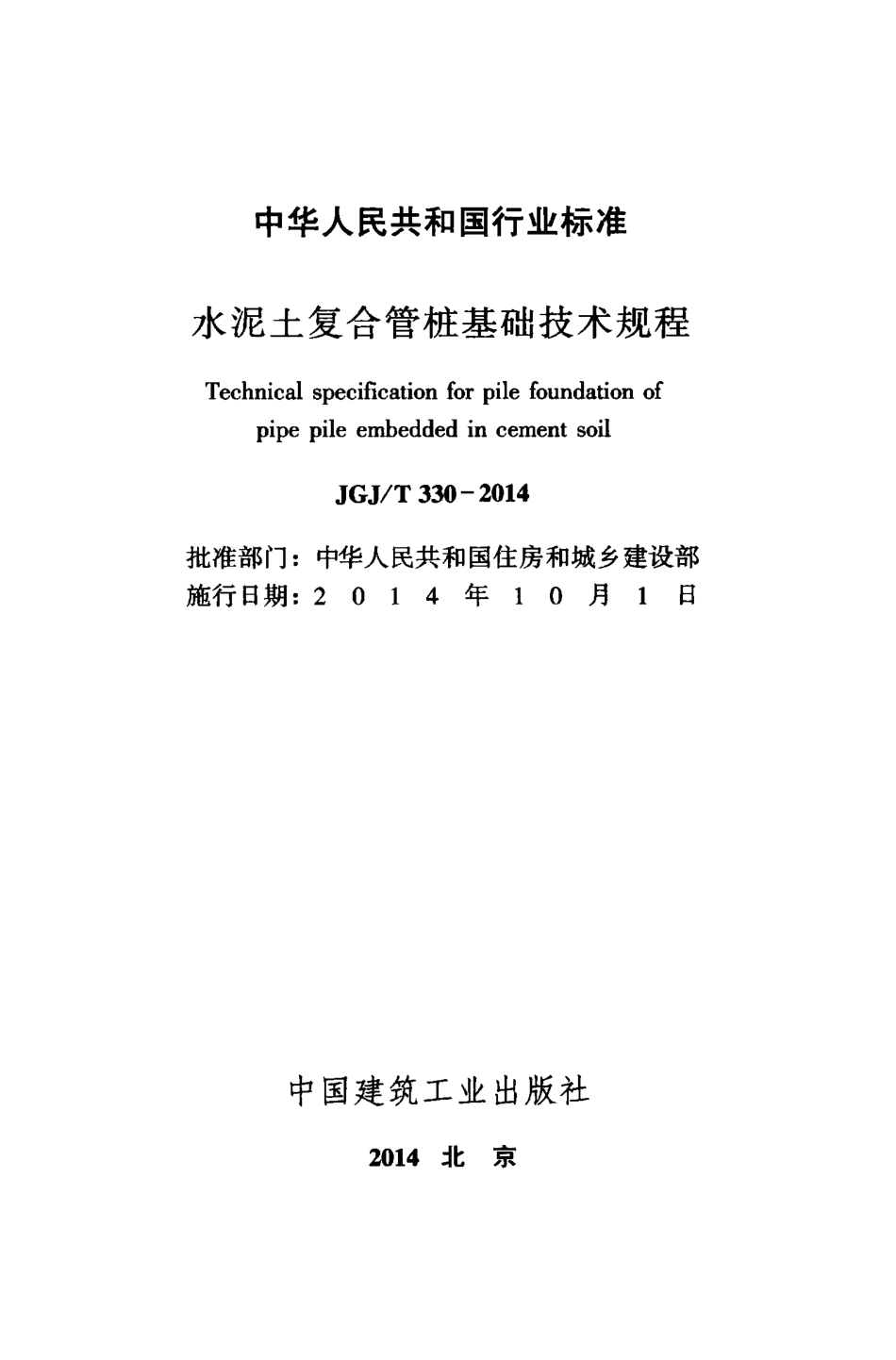

UDC中华人民共和国行业标准JGJ/T 3 3 0-2014 备案号 J 1806-2014水泥土复合管桩基础技术规程Technical specif ication f or pil e f oundation of pipe pil e embedded in cement soil2014-04-16 发布 2014-10-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准水泥土复合管桩基础技术规程Technical specif ication f or pil e f oundation of pipe pil e embedded in cement soilJGJ/T 3 3 0-2014批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 4 年1 0月1日中国建筑工业出版社2 0 1 4 北 京中华人民共和国行业标准 水泥土复合管桩基础技术规程T e c h n i c a l s p e c i f i c a t i o n f o r p i l e f o u n d a t i o n o f p i p e p i l e e m b e d d e d i n c e m e n t s o i l JGJ/T 3 3 0-2014*中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 北京同文印刷有限责任公司印刷*开本：850X 1168毫 米1/3 2印张：2%字数：6 6千 字 2014年8月第一版 2014年8月第一次印刷 定价：13.00元 统一书号：15 112.23 9 3 8 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码100037)本社网址：h t t p ：/w w w.c a b p.c o m.c n 网上书店：h t t p：/w w w.c h i n a-b u i l d i n g,c o m.c n中华人民共和国住房和城乡建设部 公 告第 3 8 3 号住房城乡建设部关于发布行业标准 水泥土复合管桩基础技术规程的公告现 批 准 水泥土复合管桩基础技术规程为行业标准，编号 为 JGJ/T 3 3 0-2014，自2014 年 10月 1 日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2014 年 4 月 1 6 日前 a根据住房和城乡建设部 关于印发2012年工程建设标准规 范制订修订计划的通知（建 标 2012 5号）的要求，规程编 制组经广泛调查研究，认真总结实践经验，参考有关国际标准和 国外先进标准，并在广泛征求意见的基础上，编制本规程。本规程主要技术内容是：1总则；2术语和符号；3 基 本规定；4 设计；5 施工；6 质量检验与工程验收。本规程由住房和城乡建设部负责管理，由山东省建筑科学研 究院负责具体技术内容的解释。执行过程中如有意见或建议，请 寄送山东省建筑科学研究院（地址：山东省济南市无影山路 29 号，邮政编码：25 003 1)0本 规 程 主 编 单 位：山东省建筑科学研究院中建八局第一建设有限公司 本 规 程 参 编 单 位：广东省建筑科学研究院浙江省建筑科学设计研究院有限公司 天津大学建筑设计研究院 山东同圆设计集团有限公司 浙江大学德州市建筑规划勘察设计研究院 滨州市建设工程质量监督站 山东省城乡建设勘察院 山东鑫国基础工程有限公司 东营市建筑工程质量检测站 山东正元地理信息工程有限责任公司 山东铁正工程试验检测中心有限公司 山东省军区后勤部基建营房处4本规程主要起草人员:本规程主要审查人员:上海建华管桩有限公司宋义仲徐天平秦家顺徐承强卜发东程海涛于敬海王希岭李建业张树胜高传印朱 锋杨 桦王庆军付宪章惠畦国唐晓武田文成鲁爱民张善法苏玉玺孟 炎米春荣崔宏海葛振刚于克猛李文洲张培学张晓静刘 勇马凤生曾晓文高文生钱力航刘俊岩郑 刚王卫东陈振建孙剑平房泽民王金玉张维汇曹怀武5次1 总 则.12术语和符号.22.1 相吾.22.2#-*.23基 本 规 定.74 设 计.94.1 一般规定.94.2桩的选型与布置.104.3桩基计算.114.4构造要求.205 施工.225.1 施工准备.225.2施工机械.235.3施工作业.235.4施工安全和环境保护.256质量检验与工程验收.266.1 一般规定.266.2施工前检验.266.3施工中检验.266.4施工后检验.276.5 工程验收.28附录A 施工记录表.3 0附录B施工前质量检验标准.3 1附录C施工中质量检验标准.3 2附录D施工后质量检验标准.3 36本规程用词说明.3 4引用标准名录.3 5附：条文说明.3 77Cont e nt s1 Ge n e r a l P r o v i s i o n s .12 T e r m s a n d S y m b o l s .22.1 T e r m s .22.2 S y m b o l s .23 B a s i c R e qu i r e m e n t s .74 D e s i g n .94.1 Ge n e r a l R e qu i r e m e n t s .94.2 S e l e c t i o n a n d L a y o u t o f P i l e s .104.3 D e s i g n a n d C a l c u l a t i o n .114.4 D e t a i l e d R e qu i r e m e n t s.205 C o n s t r u c t i o n .225.1 C o n s t r u c t i o n P r e p a r a t i o n.225.2 C o n s t r u c t i o n E qu i p m e n t .235.3 C o n s t r u c t i o n .235.4 C o n s t r u c t i o n S a f e t y a n d E n v i r o n m e n t P r o t e c t i o n .256 I n s p e c t i o n a n d A c c e p t a n c e o f Q u a l i t y .266.1 Ge n e r a l R e qu i r e m e n t s .266.2 I n s p e c t i o n b e f o r e C o n s t r u c t i o n.266.3 I n s p e c t i o n d u r i n g C o n s t r u c t i o n .266.4 I n s p e c t i o n a f t e r C o n s t r u c t i o n .276.5 A c c e p t a n c e o f C o n s t r u c t i o n Q u a l i t y .28A p p e n d i x A C o n s t r u c t i o n R e c o r d s .3 0A p p e n d i x B S t a n d a r d s f o r Q u a l i t y I n s p e c t i o n b e f o r eC o n s t r u c t i o n .3 1A p p e n d i x C S t a n d a r d s f o r Q u a l i t y I n s p e c t i o n d u r i n gC o n s t r u c t i o n .3 2A p p e n d i x D S t a n d a r d s f o r Q u a l i t y I n s p e c t i o n a f t e rC o n s t r u c t i o n .3 3E x p l a n a t i o n o f W o r d i n g i n T h i s S p e c i f i c a t i o n .3 4L i s t o f Q u o t e d S t a n d a r d s .3 5A d d i t i o n：E x p l a n a t i o n o f P r o v i s i o n s .3 791.0.1 为了在水泥土复合管桩基础工程中贯彻执行国家的技术 经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用于非抗震设计及抗震设防烈度小于等于8度 地区采用高喷搅拌法形成的建（构）筑物低承台水泥土复合管桩 基础的设计、施工、质量检验与验收。1.0.3 水泥土复合管桩基础的设计与施工，应综合考虑工程地 质与水文地质条件、上部结构类型、使用功能、荷载特征、施工 技术条件与环境；应因地制宜，节约资源，强化施工质量控制与管理。1.0.4 水泥土复合管桩基础的设计、施工、质量检验与验收除 应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术 语2.1.1 水泥土复合管桩 p i p e p i l e e m b e d d e d i n c e m e n t s o i l 由高喷搅拌法形成的水泥土桩与同心植人的预应力高强混凝土管桩复合而形成的基桩。2.1.2 水泥土复合管桩基础 p i l e f o u n d a t i o n o f p i p e p i l e e m b e d d e d i n c e m e n t s o i l由设置于土层中的水泥土复合管桩和连接于桩顶的承台组成 的基础。2.1.3 高喷搅拌法 j e t-m i x i n g m e t h o d采用高压水或高压浆液形成高速喷射流束，冲击、切割、破 碎地层土体，由搅拌机具将水泥浆等材料与地基土强制搅拌的施 工方法。2.1.4 预应力高强混凝土管桩 p r e s t r e s s e d h i g h-s t r e n g t h c o n c r e t e p i p e p i l e采用离心成型的先张法预应力高强度混凝土环形截面桩，混 凝土强度等级不低于C 8 0。2.1.5 填芯混凝土 c o r e c o n c r e t e灌填在管桩顶部内腔一定深度的混凝土。2.1.6 成桩工艺性试验 p i l i n g p r o c e s s t e s t为验证地层条件适应性、确定相关施工工艺及参数和施工措 施而进行的成桩施工。2.2符 号2.2.1 作用和作用效应F k 荷载效应标准组合下，作用于承台顶面的竖2向力；G u 粧基承台和承台上土自重标准值；H Elk地震作用效应和荷载效应标准组合下，作用于第 z 基桩的水平力；H,k荷载效应标准组合下，作 用 于 第 f 基桩的水 平力；Hk 荷载效应标准组合下，作用于粧基承台底面的水 平力；荷载效应标准组合下，作用于承台底面，绕通过 桩群形心的U主轴的力矩；Q c 荷载效应基本组合下的桩顶轴向压力设计值；Q r t 荷载效应基本组合下的粧顶轴向拉力设计值；Q E k 地震作用效应和荷载效应标准组合下，基桩的平 均竖向力；Q E k r n a x 地震作用效应和荷载效应标准组合下，基桩的最 大竖向力；Q,k 荷载效应标准组合偏心竖向力作用下，第 i基桩 的竖向力；Qj 第）基桩在荷载效应准永久组合作用下，桩顶的 附加荷载；Q k 荷载效应标准组合轴心竖向力作用下，基桩的平 均竖向力；Q k m a x 荷载效应标准组合偏心竖向力作用下，粧顶最大 竖向力；S桩基最终沉降量；Se 桩身压缩量；(7 c-土的自重应力；土中竖向附加应力；桩端平面下第i计 算 土 层 1/2厚度处竖向附加应力。32.2.2 抗力和材
