《三岔双向挤扩灌注桩设计规程》JGJ171-2009.pdf

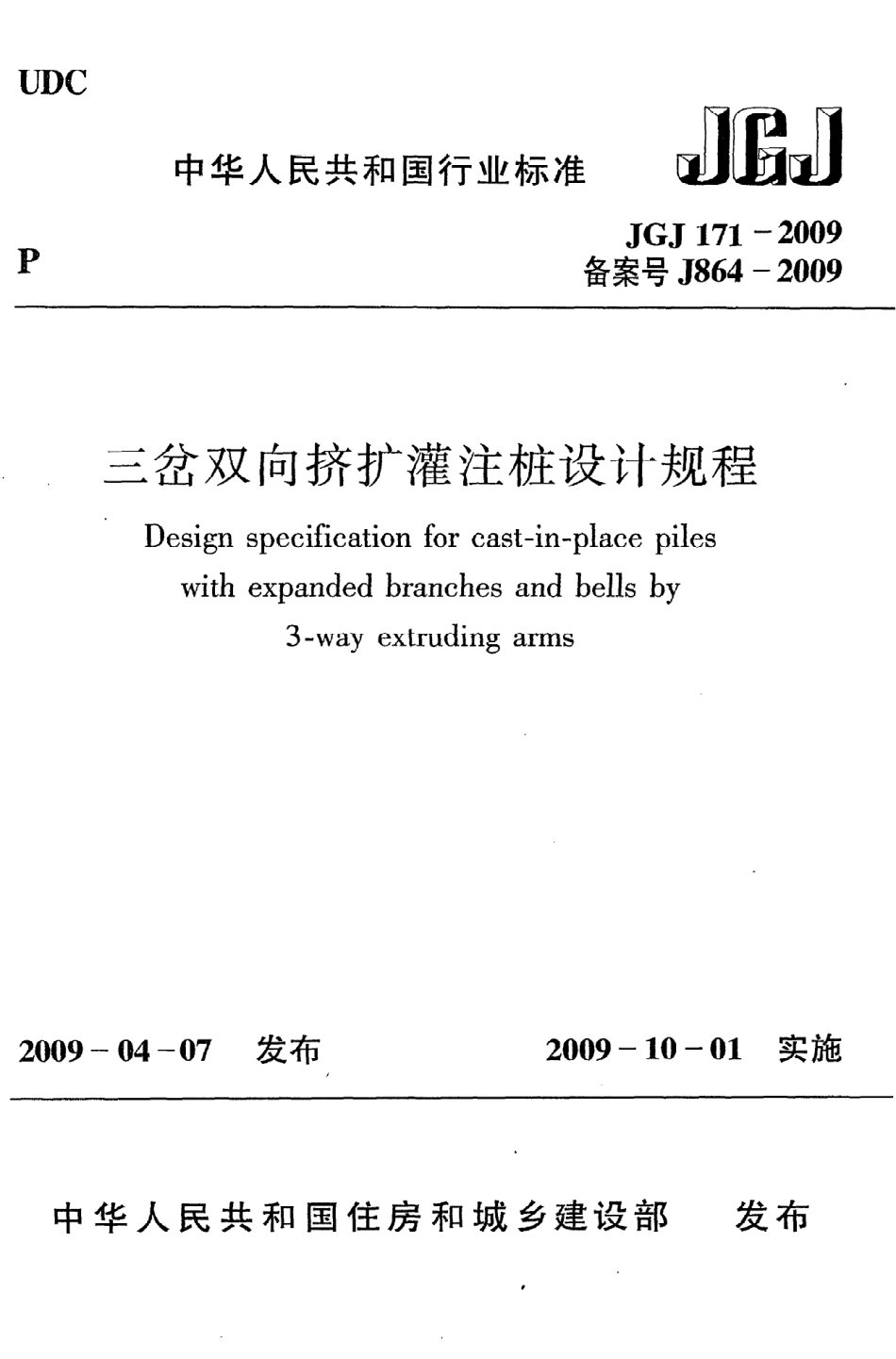

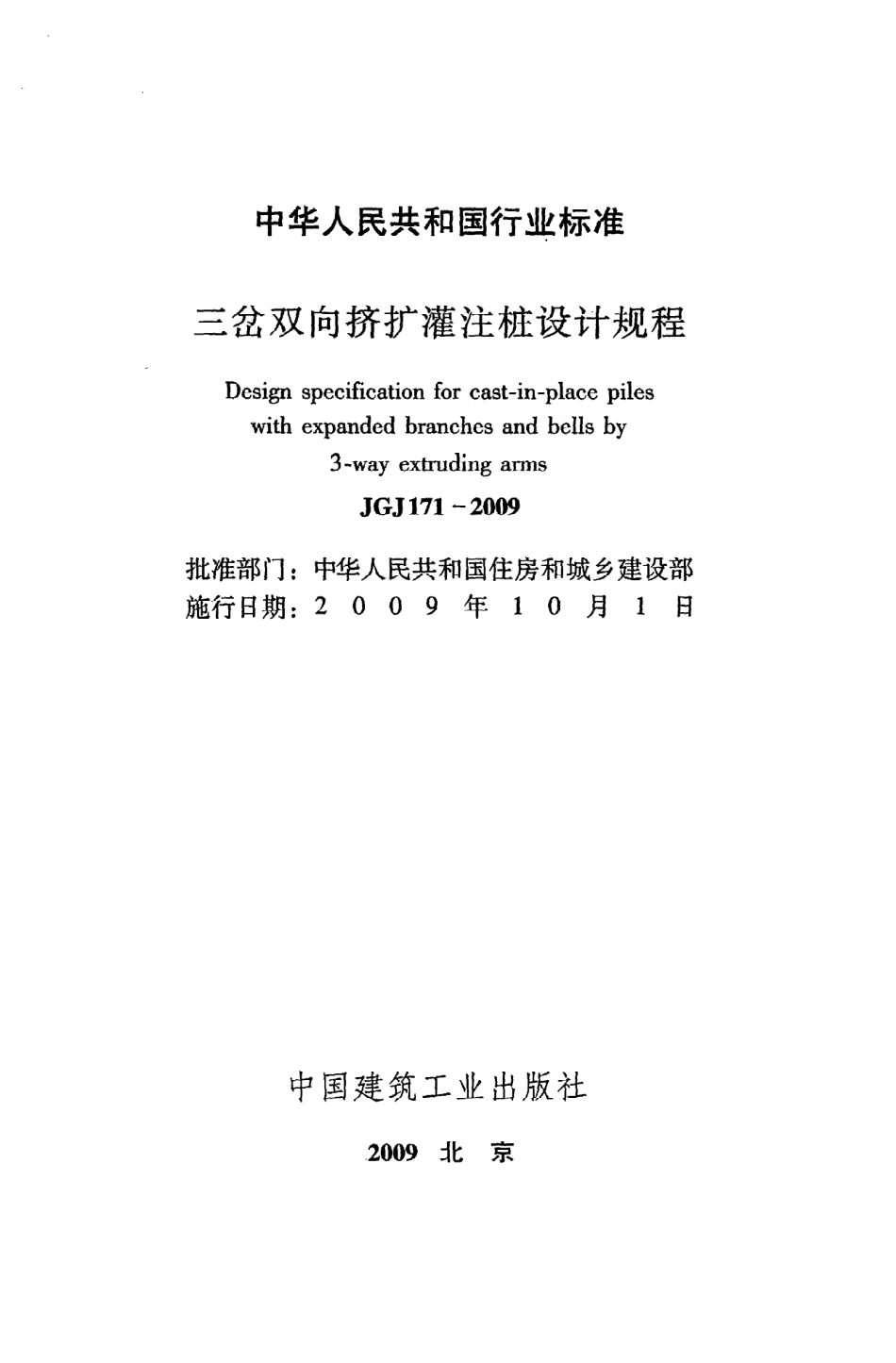

1刃 C中华人民共和 国行业标准 履 PJ G J1 7 1一2 0 0 9备案号J 86 4一2 0 0 9三岔双向挤扩灌注桩设计规程D esignspecificationforcast一in一placepileswithexpandedbranchesand bellsby3一w叮extrudingarms2 0 0 9一0 4一0 7发布2 0 0 9一1 0一0 1实施中 华 人民共和 国 住房和城 乡建 设部发 布中华人民共和国行业标准三岔双向挤扩灌注桩设计规程D esignspecificationforcast一in一placepileswithexP andedbranchesand bellsby3一w叮extrudingarmsJ G J1 7 1一2 0 0 9批准部门：中华人民共和国住房和城乡建设部施行日期：200 9年1 0月1日中国建筑工业出版社2 0 0 9北京中华人 民共和国行业标准三岔双向挤扩灌注桩设计规程D esignspecificationforcas卜i介placepileswithexpandedbranchesand bellsby3一wayextrudinga似sJ G J1 7 1一2 0 0 9关中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京市兴顺印刷厂印刷开本：85 0 X 1 1 6 8毫米1/3 2印张：3字数：9 0千字2 0 0 9年6月第一版2 0 0 9年6月第一次印刷定价：1 6.0 0元统一书号：1 5 1 1 21 7 2 89版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)中华人民共和国住房和城乡建设部公告第2 7 3号关于发布行业标准 三岔双向挤扩灌注桩设计规程的公告现批准三岔双向挤扩灌注桩设计规程为行业标准，编号为J G J1 7 1一2 0 0 9，自2 0 0 9年1 0月1日起 实施。其 中，第3.0.3、4.0.2条为强制性条文，必须严格执行。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 0 9年4月7日前、书曰根据原建设部关于印发 2 0 0 6年工程建设标准规范制订、修订计划（第一批）的通知（建标 2 0 0 67 7号）的要求，本规程由北京中阔地基基础技术有限公司会同有关单位经认真总结三岔双向挤扩灌注桩的科研成果、工程实践经验，在广泛征求意见的基础上编制而成。本规程的主 要内容是：总则、术语和符号、基本规定、构造、设计、质量检查与检测要点以及相关附录。其中包括三岔双向挤扩灌注桩的设计原则、竖向承载力和水平承载力的计算、沉降计算等内容。本规程 中以黑体字标志的条文为强制性条文，必须严格执行。本规程由住房和城乡建设部负责管理和对强制性条文的解释，由北京中阔地基基础技术有限公司负责具体技术内容的解释（地址：北京市海淀区蓝靛厂东路2号院金源时代商务中心2号楼C座gD；邮政编码：1 0 0 0 9 7）。本规程主编单位：北京中阔地基基础技术有限公司本规程参编单位：北京市建筑工程研究院中国建筑科学研究院清华大学土木水利学院同济大学土木工程学院天津中阔建筑工程有限公司济南同圆建筑设计研究院有限公司天津市勘察院山东中阔基础工程有限公司机械工业第三勘察设计研究院本规程参加单位：河北省建设勘察研究院有限公司江苏省建筑科学研究院有限公司陕西地质工程总公司本规程主要起草人：沈保汉贺德新李广信钱力航宰金璋吴永红韩克胜王思增刘振亮孙君平郭桂霞袁海涛田忠生贺建东陈宗年鲍生谋王衍本规程主要审查人员：王梦恕陈祥福崔玖江彭念祖包琦玮柳建国王园王利华孙世国唐建华曾昭礼武建伟目次1总则 ，12术语和符号 22.1术语 ，22.2符号 33基本规定 64构造 85设计 ，95.1单桩竖向抗压承载力确定 95,2桩基竖向抗拔承载力验算 1 05.3单桩水平承载力计算 1 25.4桩身强度验算 1 35.5桩基沉降计算 ，一1 36质量检查与检测要点 1 56.1质量检查要点 ，1 56.2检测要点 ，1 6附录A三岔双向挤扩灌注桩的构造 ，1 7附录B三岔双缸双向液压挤扩装置 1 8附录C三岔双缸双向液压挤扩装置主要技术参数 1 9附录D承力盘腔直径检测器 ，2 0附录E三岔双向挤扩灌注桩主要参数 2 2附录F单桩竖向抗压静载试验 ，2 5附录G三岔双向挤扩灌注桩的极限侧阻力标准值、极限盘端阻力标准值和极限桩端阻力标准值，2 8附录H三岔双向挤扩灌注桩成孔记录表 3 1附录J三岔双向挤扩灌注桩挤扩记录表 ，3 26本规程用词说明 3 4引用标准名录 3 5附：条文说明 ，3 7C ontents1G enera1 P rovisions 12T ermsandsymbols 22.1T erms ，22.2 5帅bols ，33B asicR equirements 64S tructure 85D esign，95.1D eterminationofV erticalB earingC apacityofS ingleP ile 95.2C alculationof P ull-outC apacityofS ingleP ile ，1 05.3C alculationof H orizontalB earingC apacityofS ingleP ile1 25.4C hecki吧C omputationof C oncreteS trengthof P ileS haft 一1 35.5C alculationof P ileF oundationS ettlement.1 36E ssentialsofQ ualityI nspectionandC hecking 1 56.1E ssentialSofQ ualityI nspection ，1 56.2E ssent访1 5 ofC hecking ，1 6A ppendixAS tructureof C ast一i介placeP ilewithE xpandedB ranchesandB ellsby3一wayE xtrudingA rms ，1 7A ppendixBH ydraulicE xtruding一expandingD evicewith3一wayandD ouble-cylinder 1 8A ppendixCM ainT echnicalP arametersofH ydraulicE xtrudingexpandingD evicewith3一wayand D ouble-cyhnder ，1 9A ppendixDC heckM eterof D iameterof B ellC avity2 0A ppendixEM ainT echnicalP arametersof C ast一in一place8P I I ewithE xpandedB ranchesand B ellsby3一wayE xtrudingA rms 2 2A ppendixFS taticL oadingT estofV erticalB earingC apacityofS ingleP ile 2 5A ppendixGC haracteristicV alueof U ltimateS kinR esist-ance,C haracteristicV alueofU ltimateT ipR esistanceofB ell,C haracteristicV alueofU ltimateT ipR esistanceofP ointof C ast一i介placeP ilewithE xpandedB ranchesand B ellsby3一wayE xtrudingA rms 2 8A ppendixHD rillingR ecordF ormofC ast一i介placeP ilewithE xpandedB ranchesandB ellsby3一wayE xtrudingA rms 3 1A ppendixJE xtrudingexpandingR ecordF orm of C ast-i介placeP ilewithE xpandedB ranchesandB ellsby3一wayE xtrudingA rms 3 2E xplanationofW ordinginthisS pecification 3 4N ormativeS tandards 3 5E xplanationof P rovisions ，3 791总则1.0.1为了使三岔双向挤扩灌注桩基础设计做到安全适用、经济合理、确保质量，制定本规程。1.0.2本规程适用于工业与民用建（构）筑物三岔双向挤扩灌注桩基础的设计、检查与检测。1.0.3三岔双向挤扩灌注桩的设计，应综合考虑地质条件、上部结构类型、使用功能、荷载特征、施工技术条件与环境等因素，因地制宜地选择相应的成孔与挤扩工艺和技术参数并合理地确定承力盘（岔）的位置。1.0,4三岔双向挤扩灌注桩的设计、检查与检测除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1三岔双向挤扩灌注桩cast一ioplacepileswithexpandedbranchesandbellsby3一wayextrudingarms三岔双向挤扩灌注桩是在预钻（冲）孔内，放人专用的三岔双缸双向液压挤扩装置，按承载力要求和地层土质条件在桩身适当部位，通过挤扩装置双向油缸的内外活塞杆作大小相等方向相反的竖向位移带动三对等长挤扩臂对土体进行水平向挤压，挤扩出互成1 2 0 0夹角的3岔状或3 n岔（n为同一水平面上的转位挤扩次数）状的上下对称的扩大形腔或经多次挤扩形成近似双圆锥盘状的上下对称的扩大腔，成腔后提出三岔双缸双向液压挤扩装置，放人钢筋笼，灌注混凝土，制成由桩身、承力岔、承力盘和桩根共同承载的钢筋混凝土灌注桩。2.1.2承力岔branchbearing用三岔双缸双向液压挤扩装置在桩孔外侧沿径向对称挤扩，形成一定宽度的上下对称的楔形腔，此后岔腔与桩孔同时灌注混凝土所形成的楔形体，称为承力岔。承力岔按同一水平面上的转位挤扩次数可分为3岔型（一次挤扩）和3 n岔型（n次挤扩）。承力岔可简称“岔”。2.1.3承力盘bellbearing在桩孔同一标高处，用三岔双缸双向液压挤扩装置在桩孔外侧沿径向水平挤扩，经过7次以上的转位挤扩，在桩孔周围土体中形成一近似双圆锥盘状的上下对称的扩大腔，此后盘腔与桩孔同时灌注混凝土形成的盘体，称为承力盘。承力盘可简称“盘”。2.1.4扩径体expandedbody承力岔和承力盘的统称。2.1.5桩身pileS haft桩的等直径部分。2.1.6桩根rootofpile底承力盘以下的桩身部分。2.1.7三岔双缸双向液压挤扩装置hydrauhcextruding一ex-pandingdeviceswith3一wayanddoubl仑cylinder在桩周土体中挤扩形成承力岔和承力盘腔体的三岔双缸双向液压挤扩专用设备。2.1.5挤扩压力extrusion-expansionpressure三岔双缸双向液压挤扩装置对土体进行挤扩时，液压站压力表上显示的压力值。2.1.9首次挤扩压力值pressurevalueof extrusionfirsttime对土体进行第一次挤扩时，压力表上显示的最大压力值，简称首扩压力值。2.1.1 0承力盘腔直径检测器C heckmeterofdiameterofbellcavlty用于测定三岔双向挤扩灌注桩承力盘腔直径的机械式专用检测装置，简称盘径检测器。2.1.1 1基桩foundationpile桩基础中的单桩。2.2符号2.2.1作用和作用效应N相应于荷载效应基本组合时的桩顶竖向压力设计值；N k按荷载效应标准组合计算的单桩拉拔力。2,2.2抗力和材料性能fc混凝土轴心抗压强度
