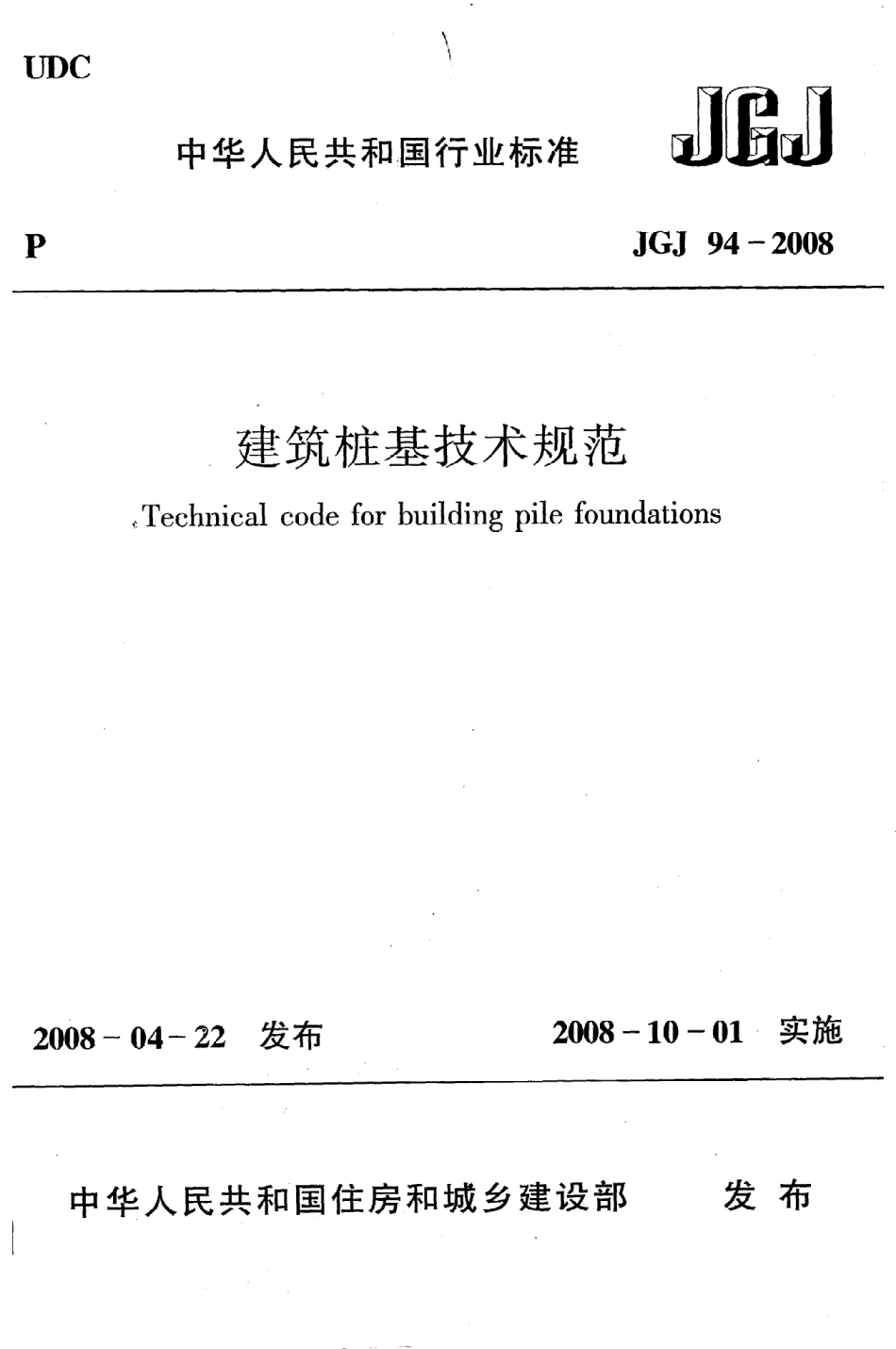

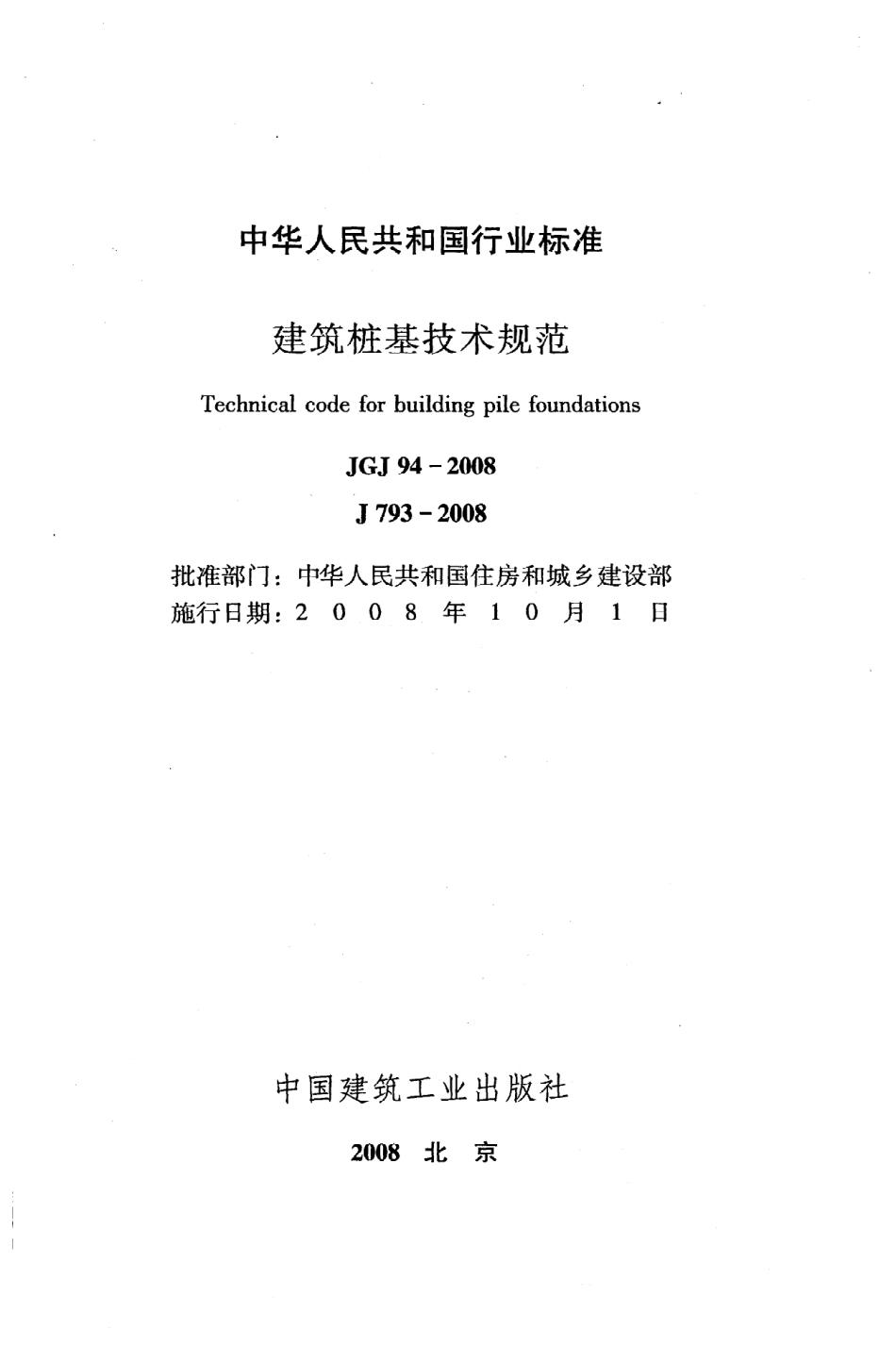

《建筑桩基技术规范》JGJ94-2008.pdf

U D C中华人民共和国行业标准 履 J G J9 4一2 0 0 8建筑桩基技术规范、T echnicalcodeforbuildingpilefoundations2 0 0 8一0 4一2 2发布2 0 0 8一1 0一0 1实施中华人民共和国住房和城乡建 设部发 布中华人民共和国行业标准建筑桩基技术规范T echnicalcodeforbuildingpilefoundationsJ G J 9 4一2 0 0 8J7 9 3一2 0 0 8批准部门：中华人民共和国住房和城乡建设部施行日期：20 0 8年1 0月1日中国建筑工业出版社2 0 0 8北京中华人民共和国行业标准建筑桩基技术规范T echnicalcodeforbuildingpilefoundationsJ C拼9 4一2 0 0 8中国建筑工业出版社 出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版j 匕京市密东印刷有限公 司印刷开本：85 0 X 1 1 6 8毫米1/3 2印张：1 0万字数：2 7 5千字2 0 0 8年8月第一版2 0 0 8年8月第一次印刷印数：1一80 0 0 0册定价：4 8.0 0元统一书号：1 5 1 1 21 4 7 6 2版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/。n网上书店：http:/www.china-中华人民共和国住房和城乡建设部公告第1 8号关于发布行业标准建筑桩基技术规范的公告现批准建筑桩基技术规范为行业标准，编号为J G J 9 4-2 0 0 8，自2 0 0 8年1 0月1日起实施。其中，第3.1.3、3.1.4、5.2.1、5.4.2、5.5.1、5.5.4、5.9.6、5.9.9、5.9.1 5、8.1.5、8.1.9、9.4.2条为强制性条文，必须严格执行。原行业标准建筑桩基技术规范J G J 9 4一9 4同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 0 8年4月2 2日前、产口本规范是根据建设部关于印发 二0 0二一二0 0三年度工程建设城建、建工行业标准制订、修订计划的通知建标2 0 0 31 0 4号文 的要求，由中国建筑科学研究 院会 同有关设计、勘察、施工、研究和教学单位，对建筑桩基技术规范J G J 9 4一9 4修订而成。在修订过程中，开展了专题研究，进行 了广泛的调查分析，总结了近年来我国桩基础设计、施工经验，吸纳了该领域新的科研成果，以多种方式广泛征求了全国有关单位的意见，并进行了试设计，对主要问题进行了反复修改，最后经审查定稿。本规范主要技术内容有：基本设计规定、桩基构造、桩基计算、灌注桩施工、混凝土预制桩与钢桩施工、承台施工、桩基工程质量检查和验收及有关附录。本规范修订增加的内容主要有：减少差异沉降和承台内力的变刚度调平设计；桩基耐久性规定；后注浆灌注桩承载力计算与施工 工艺；软土地基减沉复合疏桩基础设计；考虑桩径因素的M indlin解计算单桩、单排桩和疏桩基础沉降；抗压桩与抗拔桩桩身承载力计算；长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工方法；预应力混凝土空心桩承载力计算与沉桩等。调整的主要内容有：基桩和复合基桩承载力设计取值与计算；单桩侧阻力和端阻力经验参数；嵌岩桩嵌岩段侧阻和端阻综合系数；等效作用分层总和法计算桩基沉降经验系数；钻孔灌注桩孔底沉渣厚度控制标准等。本规范 中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。本 规 范 主编 单 位：中国建筑科学研究院（地址：北京市北三环东路3 0号；邮编：1 0 0 0 1 3）。本 规 范参 编 单 位：北京市勘察设计研究院有限公司现代设计集团华东建筑设计研究院有限公司上海岩土工程勘察设计研究院有限公司天津大学福建省建筑科学研究院中冶集团建筑研究总院机械工业勘察设计研究院中国建筑东北设计院广东省建筑科学研究院d匕京筑都方圆建筑设计有限公司广州大学本规范主要起草人：黄强刘金砺高文生刘金波沙志国侯伟生邱明兵顾晓鲁吴春林顾国荣王卫东张炜杨志银唐建华张丙吉杨斌曹华先张季超目次1总则 12术语、符号 ”.22.1术语 22.2符号 33基本设计规定 63.1一般规定 63.2基本资料 .，93.3桩的选型与布置 ，n3.4特殊条件下的桩基 1 43.5耐久性规定，1 64桩基构造 .1 84.1基桩构造 一1 84.2承台构造 ，2 25桩基计算 ，2 65.1桩顶作用效应计算”2 65.2桩基竖向承载力计算 2 75.3单桩竖向极限承载力 3 05.4特殊条件下桩基竖向承载力验算 4 25.5桩基沉降计算 4 95.6软土地基减沉复合疏桩基础 5 65.7桩基水平承载力与位移计算 ，5 85.8桩身承载力与裂缝控制计算 6 45.9承台计算 ，7 06灌注桩施工 .836.1施工准备 ，8366.2一般规定 ，846.3泥浆护壁成孔灌注桩 866.4长螺旋钻孔压灌桩 9 16,5沉管灌注桩和内夯沉管灌注桩 9 36.6干作业成孔灌注桩 9 76.7灌注桩后注浆 ，9 97混凝土预制桩与钢桩施工 ，1 0 27.1混凝土预制桩的制作 1 0 27.2混凝土预制桩的起吊、运输和堆放 1 0 47.3混凝土预制桩的接桩 ”，1 0 57.4锤击沉桩 1 0 67.5静压沉桩 1 0 97.6钢桩（钢管桩、H型桩及其他异型钢桩）施工 nZ8承台施工 1 1 58.1基坑开挖和回填 1 1 58.2钢筋和混凝土施工 ，11 59桩基工程质量检查和验收 1 1 69.1一般规定 1 1 69.2施工前检验 1 1 69.3施工检验 11 69.4施工后检验 ”11 79.5基桩及承台工程验收资料 11 8附录A桩型与成桩工艺选择 1 2 0附录B预应力混凝土空心桩基本参数 1 2 3附录C考虑承台（包括地下墙体）、基桩协同工作和土的弹性抗力作用计算受水平荷载的桩基 1 2 7附录DB oussinesq（布辛奈斯克）解的附加应力系数a、平均附加应力系数石 1 4 5附录E桩基等效沉降系数办计算参数 1 5 8附录F考虑桩径影响的M indlin（明德林）解应力7影响系数 1 6 6附录G按倒置弹性地基梁计算砌体墙下条形桩基承台梁 2 0 6附录H锤击沉桩锤重的选用 ”2 0 9本规范用词说明，2 1 0附：条文说明 .2 1 11总则1.0.1为了在桩基设计与施工中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量、保护环境，制定本规范。1.0.2本规范适用于建筑（包括构筑物）桩基的设计、施工及验收。1.0.3桩基的设计与施工，应综合考虑工程地质与水文地质条件、上部结构类型、使用功能、荷载特征、施工技术条件与环境；应重视地方经验，因地制宜，注重概念设计，合理选择桩型、成桩工艺和承台形式，优化布桩，节约资源；应强化施工质量控制与管理。1.0.4在进行桩基设计、施工及验收时，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。2术语、符号2.1术语2.1.1桩基pilefoundation由设置 于岩土中的桩和与桩顶连接的承台共同组成的基础或由柱与桩直接连接的单桩基础。2.1.2复合桩基compositepilefoundation由基桩和承台下地基土共同承担荷载的桩基础。2.1.3基桩foundationpile桩基础中的单桩。2.1.4复合基桩compositefoundationpile单桩及其对应面积的承台下地基土组成的复合承载基桩。2.1.5减沉复合疏桩基础C ompositefoundationwithS ettle-ment一reducingpiles软土地基天然地基承载力基本满足要求的情况下，为减小沉降采用疏布摩擦型桩的复合桩基。2.1.6单桩竖向极限承载力ultimateverticalbearingcapacityofasinglepile单桩在竖向荷载作用下到达破坏状态前或出现不适于继续承载的变形时所对应的最大荷载，它取决于土对桩的支承阻力和桩身承载力。2.1.7极限侧阻力ultimateS haftresistance相应于桩顶作用极 限荷载时，桩身侧表面所发生 的岩土阻力。2.1.8极限端阻力ultimatetipresistance相应于桩顶作用极限荷载时，桩端所发生的岩土阻力。2.1.9单桩竖向承载力特征值characteristiCvalueof thever-ticalbearingcapacityofasinglepile单桩竖向极限承载力标准值除以安全系数后的承载力值。2.1.1 0变刚度调平设计optimizeddesignofpilefoundationstiffnesstoreducedifferentialsettlement考虑上部结构形式、荷载和地层分布以及相互作用效应，通过调整桩径、桩长、桩距等改变基桩支承刚度分布，以使建筑物沉降趋于均匀、承台内力降低的设计方法。2.1.1 1承台效应系数pilecapeffectcoefficient竖向荷载下，承台底地基土承载力的发挥率。2.1.1 2负 摩 阻 力negativeskinfriction,negativeshaftreslstaflC e桩周土由于自重固结、湿陷、地面荷载作用等原因而产生大于基桩的沉降所引起的对桩表面的向下摩阻力。2.1.1 3下拉荷载downdrag作用于单桩中性点以上的负摩阻力之和。2.1.1 4土塞效应pluggingeffect敞口空自桩沉桩过程中土体涌入管内形成的土塞，对桩端阻力的发挥程度的影响效应。一2.1.1 5灌注桩后注浆postgroutingforcast一in-situpile灌注桩成桩后一定时间，通过预设于桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注人水泥浆，使桩端、桩侧土体（包括沉渣和泥皮）得到加固，从而提高单桩承载力，减小沉降。2.1.1 6桩基等效沉降系数equivalentsettlementcoeffiC ientforcalculatingsettlementofpilefoundations弹性半无限体中群桩基础按M indlin（明德林）解计算沉降量wM与按等代墩基B Oussinesq（布辛奈斯克）解计算沉降量助之比，用以反映M indlin解应力分布对计算沉降的影响。2.2符号2.2.1作用和作用效应凡按荷载效应标准组合计算的作用于承台顶面的竖向力；吼桩基承台和承台上土自重标准值；H k按荷载效应标准组合计算的作用于承台底面的水平力；H,k按荷载效应标准组合计算的作用于第i基桩或复合基桩的水平力；八纵、叽k按荷载效应标准组合计算的作用于承台底面的外力，绕通过桩群形心的x、y主轴的力矩；N ik荷载效应标准组合偏心竖向力作用下第i基桩或复合基桩的竖向力；叱作用于群桩中某一基桩的下拉荷载；qf基桩切向冻胀力。2.2.2抗力和材料性能E、土的压缩模量；ft、fc混凝土抗拉、抗压强度设计值；fru 岩石饱和单轴抗压强度标准值；fs、q。静力触探双桥探头平均侧阻力、平均端阻力；m桩侧地基土水平抗力系数的比例系数；ps静力触探单桥探头比贯人阻力；qsik单桩第i层土的极限侧阻力标准值；哪k单桩极限端阻力标准值；Q sk、吼单桩总极限侧阻力、总极限端阻力标准值；Q uk单桩竖向极限承载力标准值；R基桩或复合基桩竖向承载力特征值；R。单桩竖向承载力特征值；R ha单桩水平承载力特征值；R h基桩水平承载力特征值；几k群桩呈整体破坏时基桩抗拔极限承载力标准值；T uk群桩呈非整体破 坏 时基桩抗 拔极 限承载力标4准值；了、y。土的重度、有效重度。2.2.3几何参数A。桩端面积；A p,桩身截面面积；A。计算基桩所对应的承台底净面积；B。承台宽度；d桩身设计直径；D桩端扩底设计直径；Z桩身长度；L。承台长度；s。基
