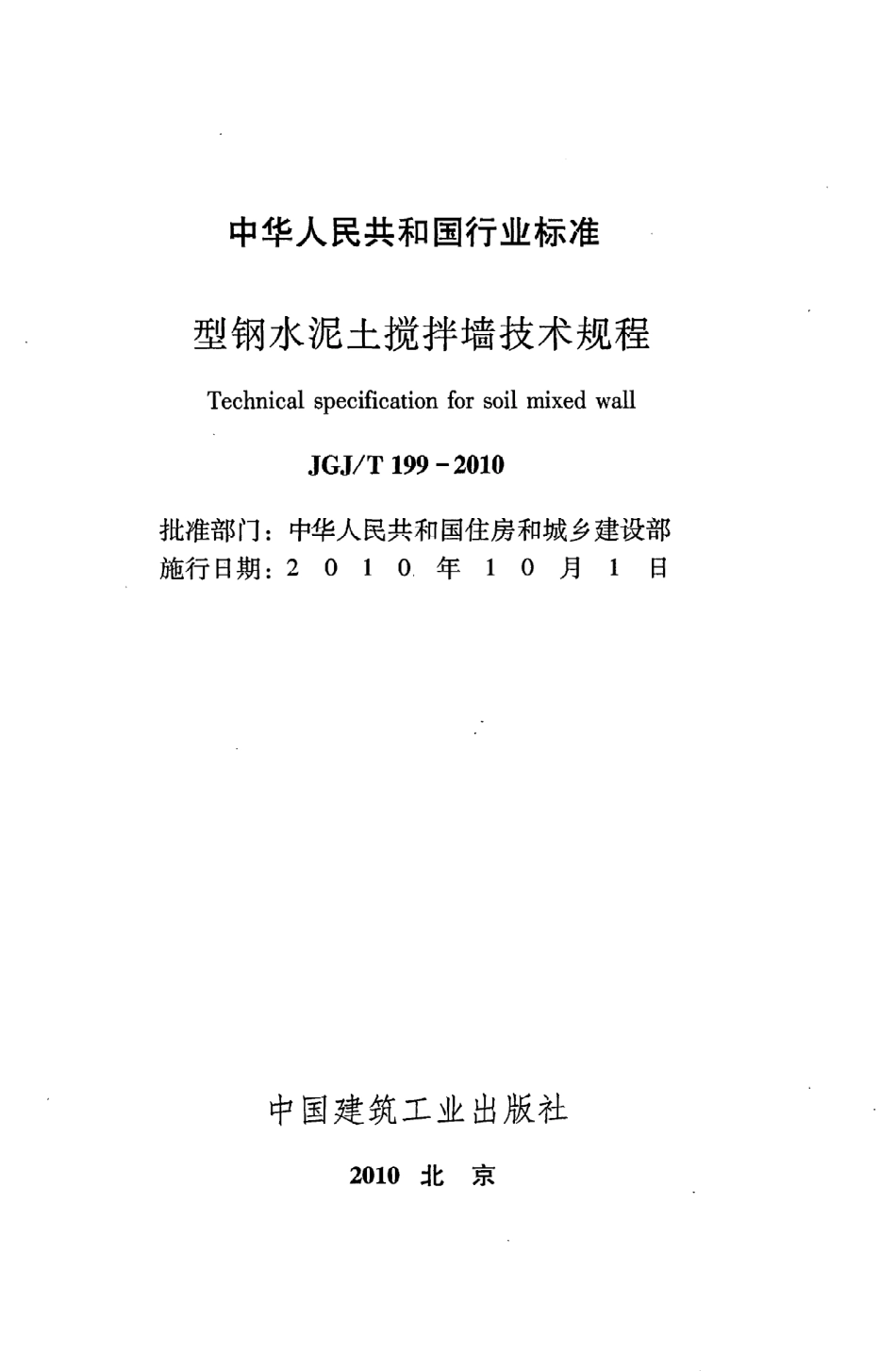

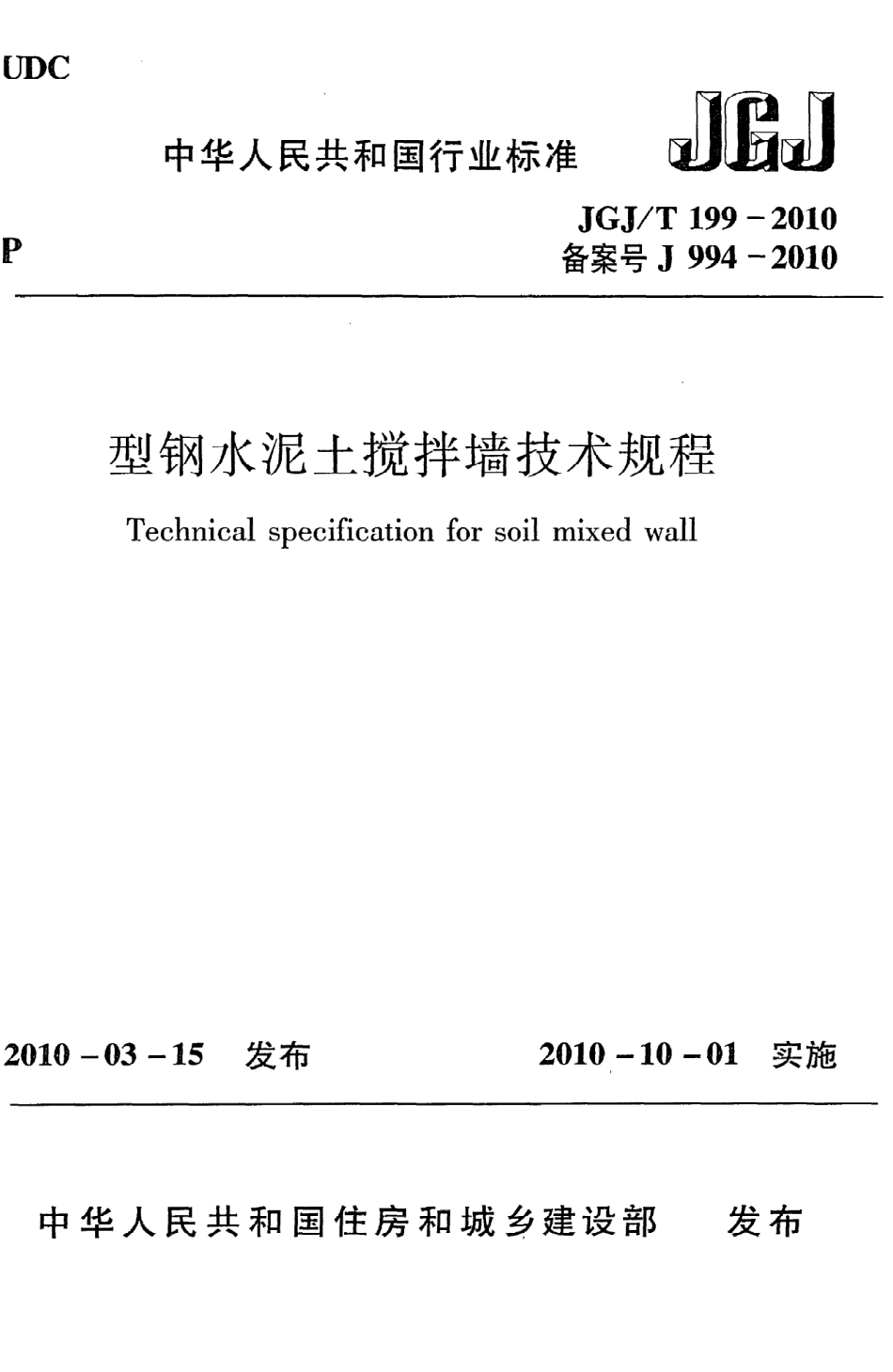

U D C中华人民共不口国行业标，履 J G J/T1 9 9一2 0 1 0备案号J9 9 4一2 0 1 0型钢水泥土搅拌墙技术规程T echnicalspecificationfor5 0 1 1mixedwall2 0 1 0一0 3一1 5发布2 0 1 0一1 0一0 1实施中 华 人民共和 国住 房和城乡建 设部发 布中华人民共和国行业标准型钢水泥 土搅拌墙技术规程T echnicalspecificationfor5 0 1 1mixedwallJ G J厂 T1 9 9一2 0 1 0批准部门：中华人民共和国住房和城乡建设部施行日期：201 0年1 0月1日中国建筑工业出版社2 0 1 0北京中华人民共和国行业标准型钢水泥土搅拌墙技术规程T echnicalspecificationfor5 0 1 1mixedwallJ G J/T1 9 9一2 0 1 0中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 X 1 1 6 8毫米1/3 2印张：2字数：6 8千字2 0 1 0年4月第一版2 0 1 0年4月第一次印刷定价：1 2.0 0元统一书号：1 5 1 1 21 7 83 9版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/wwwcabpC O mC n网上书店：http:/www.china-buildingC O mcn中华人民共和国住房和城乡建设部公告第5 1 4号关于发布行业标准型钢水泥土搅拌墙技术规程的公告现批准型钢水泥土搅拌墙技术规程为行业标准，编号为J G J/T 1 9 9一2 0 1 0，自2 0 1 0年1 0月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 0年3月1 5日前、曰根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标 2 0 0 81 0 2号）的要求，规程编制组经广泛调查研究，认真总结有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。本规程主要技术内容是：1总则；2术语和符号；3基本规定；4设计；5施工；6质量检查与验收；以及相关附录。本规程由住房和城乡建设部负责管理，由上海现代建筑设计（集团）有限公司负责具体技术内容的解释。在执行过程中，如有意见或建议请寄送上海现代建筑设计（集团）有限公司（地址：上海市石门二路2 5 8号；邮编：2 0 0 0 4 1）。本 规 程 主 编 单位：上海现代建筑设计（集团）有限公司浙江环宇建设集团有限公司本 规 程 参 编单位：中国建筑科学研究院华东建筑设计研究院有限公司天津大学同济大学建筑设计研究院上海万康机械施工有限公司绍兴市星宇地基基础有限公司上海广大基础工程有限公司上海强劲基础工程有限公司上海申元岩土工程有限公司本规程主要起草人员：高承勇王卫东桂业馄刘文革梁志荣陈绍炳钱力航周国勇宋青君朱玉明郑刚贾坚陈凡朱其 良吴国明宋伟民4翁其平刘畅刘传平章兆雄沈健李忠诚谢小林金喜金伟光陈荣斌胡晓虎童宏伟本规程主要审查人员：叶可明宋二祥袁内镇周国钧吴永红李耀良周杜鑫章履远刘陕南丁良浩邸国恩王建华林靖目次1总则 12术语和符号 22.1术语 22.2符号 23基本规定 44设计 54.1一般规定 54.2设计计算 74.3构造 95施工 1 25.1施工设备 1 25.2施工准备 1 25.3水泥土搅拌桩施工 1 35.4型钢的插人与回收 1 55.5环境保护 1 56质量检查与验收 ，1 76.1一般规定 1 76.2检查与验收 1 7附录A型钢水泥土搅拌墙施工记录表 2 1附录B H型钢检查记录表 2 2附录C型钢水泥土搅拌墙施工验收记录表 2 3本规程用词说明 2 4引用标准名录 ”2 5附：条文说明 2 7C ontents1G eneralP rovisions 12T ermsandsymbols 22.1T erms 22.2S ylnbols ，23B asicR equirements 44D esignM ethodandC onformation 54.1G eneralR equirements 54.2D esignM ethod 74.3C onformation 95C onstruction ，1 25.1C onstructionE quipment 1 25.2C onstructionP reP aration 1 25,3I nstallationofsoil一cementM ixedP ile 1 35.4I nstallationofH一shapedS teeland I tsR euse 1 55.5E nvironmentP rotection 1 56I nspectionandA cceptanceofQ uality 1 76.1G eneralR equirements 1 76.2I nsP ectionandA cceP tance 1 7A ppendixAC onstructionR ecordof 5 0 1 1M ixedW al 1 C onstruct1 0 n 2 1A ppendixBS upervisionR ecordofH一shapedS teel 2 2A ppendixCS upervisionR ecordof 5 0 1 1M ixedW allC onstruction 2 3E xplanationofW ordingin T hisS pecification 2 4L istofQ uotedS tandardS ，2 5A ddition:E xplanationof P rovisions 2 771总则1.0.1为了在型钢水泥土搅拌墙基坑支护工程中做到安全可靠、技术先进、经济合理、确保质量及保护环境，制定本规程。1.0.2本规程适用于填土、淤泥质土、豁性土、粉土、砂性土、饱和黄土等地层建筑物（构筑物）和市政工程基坑支护中型钢水泥土搅拌墙的设计、施工和质量检查与验收。对淤泥、泥炭土、有机质土 以及地下水具有腐蚀性和无工程经验的地 区，必须通过现场试验确定其适用性。1.0.3型钢水泥土搅拌墙的设计与施工应综合考虑工程地质与水文地质、周边环境条件与要求；重视地方经验，因地制宜，并与地基加固、基坑降水和土方开挖等相结合，合理选择型钢水泥土搅拌墙的工艺参数；强化施工质量控制与管理，确保基坑和主体结构施工的安全，并满足周边环境保护的要求。1.0.4本规程规定了型钢水泥 土搅拌墙的设计、施工和质量检查与验收的基本技术要求。当本规程与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。1.0.5型钢水泥土搅拌墙的设计、施工及质量检查与验收除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1基坑支护retainingandprotectingforexcavation为保证地下主体结构施工和基坑及周边环境的安全，对基坑采取的临时性支挡、加固与地下水控制等措施。2.1.2型钢水泥土搅拌墙5 0 1 1mixedwall在连续套接的三轴水泥土搅拌桩内插人 型钢形成的复合挡土截水结构。2.1,3三轴水泥土搅拌桩soiL cementpile而 xedbythreeshafts以水泥作为固化主剂，通过三轴搅拌机将固化剂和地基土强制搅拌，使地基土硬化成具有连续性、抗渗性和一定强度的桩体。2.1.4截水帷幕waterproofC urtain用于阻隔或减少地下水通过基坑侧壁与基底流入基坑而设置的幕墙状竖向截水体。2.1.5套接一孔法施1mixingwithoneshaftoverlap在三轴水泥土搅拌桩施工中，先施工的搅拌桩与后施工的搅拌桩有一孔重复搅拌搭接的施工方式。2.1.6减摩材料frictionreducingagent当型钢水泥土搅拌墙中型钢需回收时，为减少拔除时的摩阻力而涂抹在内插型钢表面的材料。2.1.7外加剂admixture为改善水泥土搅拌桩水泥土的性能或保证施工质量，在水泥浆液中掺加的化学物质。2.2符号2.2.1抗力和材料性能f型钢的抗弯强度设计值；fv型钢的抗剪强度设计值；:水泥土抗剪强度设计值；瓦k水泥土抗剪强度标准值。2.2.2作用和作用效应呱作用于型钢水泥土搅拌墙的弯矩标准值；叭作用于型钢水泥土搅拌墙的剪力标准值；vlk作用于型钢与水泥土之间单位深度范围内的错动剪力标准值；认k作用于水泥土墙最薄弱截面处单位深度范围内的剪力标准值；qk作用于型钢水泥土搅拌墙的计算截面处的侧压力强度标准值；:1作用于型钢与水泥土之间的错动剪应力设计值；几作用于水泥土墙最薄弱截面处的局部剪应力设计值。2.2.3几何参数b相邻搅拌桩中心间距；D搅拌桩设计直径；del型钢翼缘处水泥土墙体的有效厚度；deZ水泥土最薄弱截面处墙体的有效厚度；I型钢沿弯矩作用方向的毛截面惯性矩；L l相邻型钢翼缘之间的净距；L Z水泥土相邻最薄弱截面的净距；S型钢计算剪应力处以上 毛截面对中和轴的面积矩；t,型钢腹板厚度；W型钢沿弯矩作用方向的截面模量。2.2.4计算系数y0支护结构重要性系数。3基 本 规定3.0.1型钢水泥土搅拌墙作为基坑支护结构，其设计原则、勘察要求、荷载作用、承载力与变形计算和稳定性验算等应符合现行行业标准建筑基坑支护技术规程J G J1 2 0的有关规定。3.0.2型钢水泥土搅拌墙的水泥土搅拌桩所用水泥宜采用普通硅酸盐水泥。内插型钢可采用焊接型钢或轧制型钢。3.0.3型钢水泥土搅拌墙施工前应掌握施工 区域的地质资料，查明周边环境、不 良地质现象及地下障碍物，并应编制施工组织设计。3.0.4型钢水泥土搅拌墙应分阶段进行质量检验，检验程序和组织应符合现行 国家标准建筑工程施工质量验收统一标准G B5030 0的有关规定；质量检验标准除应符合本规程有关规定外，尚应符合现行国家标准建筑地基基础工程施工质量验收规范G B5020 2的有关规定。3.0.5型钢水泥 土搅拌墙基坑工程施工期间，包括 内插型钢拔除时，应对支护结构和周边环境进行监测。监测要求应符合现行国家标准建筑基坑工程监测技术规范G B50 4 9 7的有关规定。4设计4.1一般 规 定4.1.1型钢水泥土搅拌墙 中三轴水泥土搅拌桩的直径宜采用6 5 dmm、85 omm、l0 0 0 mm；内插的型钢宜采用H型钢。4.1.2型钢水泥土搅拌墙的选型应根据基坑开挖深度、周边环境条件、场地工程地质和水文地质条件、基坑形状与规模、支撑或锚杆体系的设置等综合确定。4.1.3型钢水泥土搅拌墙应根据支护结构的特性、基坑的使用要求、周边环境条件、施工条件以及地基土的物理力学性质、地下水条件等因素进行设计计算。设计计算尚应分别符合基坑分层开挖、设置支撑或锚杆、地下主体结构分层施工与换撑等施工期的各种工况。4.1.4型钢水泥土搅拌墙的计算变形容许值应根据周边环境条件和基坑开挖深度综合确定。4.1.5型钢水泥土搅拌墙中的三轴水泥 土搅拌桩和型钢应符合下列要求：1搅拌桩2 8d龄期无侧限抗压强度不应小于设计要求且不宜小于0.S M P a。2水泥宜采用强度等级不低于P0 4 2.5级的普通硅酸盐水泥，材料用量和水灰比应结合土质条件和机械性能等指标通过现场试验确定，并宜符合表4.1.5的规定。计算水泥用量时，被搅拌土体的体积可按搅拌桩单桩圆形截面 面积与深度的乘积计算。在型钢依靠 自重和必要的辅助设备可插入到位的前提下水灰比宜取小值。3在填土、淤泥质土等特别软弱的土中以及在较硬的砂性土、砂砾土中，钻进速度较慢时，水泥用量宜适当提高。5表4.1.5三轴水泥土搅拌桩材料用量和水灰比土质条件单位被搅拌土体中的材料用量水灰比水泥（kg/m3)膨润土（kg/m)豁性土)3 6 0O?51.5?2.0砂性土妻3 2 55?
