《复合土钉墙基坑支护技术规范》GB50739-2011.pdf

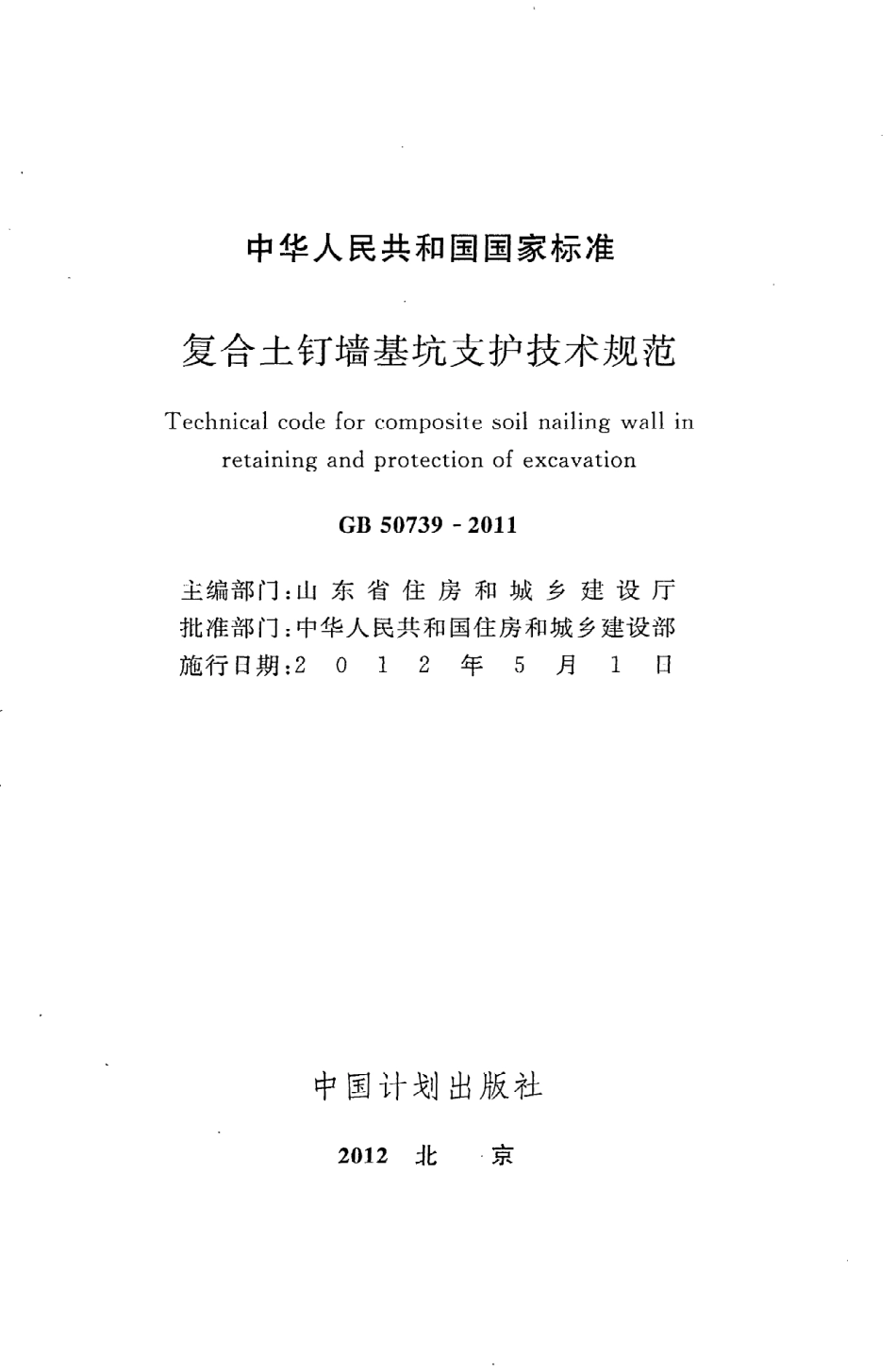

U D C中华人民共不口国 国家标，督日G B5 0 7 3 9一2 0 1 1复合土钉墙基坑支护技术规范T echnicalcodeforcomposite5 0 1 1nailingwallinretainingandprotectionof excavation2 0 1 1一0 9一1 6发布2 0 1 2一0 5一0 1实施中 华 人民共和 国 住房和城 乡建 设部中华人民共和 国国家质量监督检验检疫总局联合发布日中华人民共和 国国家标准复合土钉墙基坑支护技术规范T echnicalcodeforcomposite5 0 1 1nailingwallinretainingandprotectionof excavationG B50 7 3 9一2 0 1 1主编部门批 准部门施行日期：山 东 省 住房和 城 乡建设 厅：中华人 民共 和 国住房 和城 乡建设部:201 2年5月1日中国计划出版社2 0 1 2北京中华人 民共和国国家标准复合土钉墙基坑支护技术规范G B5 0 7 3 9一2 0 1 1中国计划出版社出版网力 L:w 研乃万jhpreS SC om地址：北京市西城区木裤地北里甲1 1号国宏大厦C座4层邮政编码：10 0 0 3 8电话：(0 1 0)6 3 9 0 6 4 3 3（发行部）新华书店北京发行所发行北京世知印务有限公司印刷85 0 mmx116 8mlnl/3 22.5印张6 1千字2 0 1 2年2月第l版2 0 1 2年7月第2次印刷统一书号：1 5 80 1 7 77 3 5定价：1 5.0 0元版权所有侵权必究侵权举报电话：(0 1 0)6 3 9 0 6 4 0 4如有印装质量问题，请寄本社出版部调换中华人民共和 国住房和城乡建 设部公告第1 1 5 9号关于发布国家标准复合土钉墙基坑支护技术规范的公告现批 准复合土钉墙基 坑支护技术规范为国家标准，编号为G B50 7 3 9一2 0 1 1，自2 0 1 2年5月1日起实施。其中，第6.1,3条为强制性条文，必须严格执行。本规范由我部标准定额研究所 组织 中国计划出版社 出版发行。中华人 民共和 国住房和城 乡建设部二O一一年九月十六日云卜乙曰卜.月 lJ吕本规范是根据住房和城乡建设部关于印发 2 0 0 9年工程建设标准规范制订、修订计划（第一批）的通知（建标2 0 0 9 88号文）的要求，由济南大学 和江苏省第一建筑安装有 限公 司会 同中国京冶工程技术有 限公司等n个单位共同编制完成。本规范在编制过程中，编制组 调 查 总结了近年来复合土钉墙基坑支护的实践经验，吸收 了国内外相关科技成果，开展 了多项专题研究并形成了专题研究报告。本规范的初稿、征求意见稿通 过各种方式在全 国范围内广泛征求了意见，并经多次编制工作会议讨论、反复修改后，形成送审稿，最后经审查定稿。本规 范共分7章和2个附录，主 要 内容包 括 总则、术语 和 符号、基本规定、勘察、设计、施工与检测、监测等。本规 范 中以黑体字标志 的条文为强制性条文，必须严格执行。本规 范 由住房和城 乡建设 部负责 管 理 和对 强 制 性 条 文 的解释，山东省住房和城 乡建设厅负责日常管理，济南大学负责具体技术内容的解释。为了提高本规范的质量，请各单位在执行过程 中，注意总结经验，积累资料，随时将有关意见 和建议反馈给济南大学国家标准复合土钉墙基坑支护技术规范管理组（地址：山东省济南市济微路1 0 6号，邮政编码：2 5 0 0 2 2)，以供今后修订时参考。本规范 主编单位、参编单位、主要起草人 和主要审查人：主 编 单 位：济南大学江苏省第一建筑安装有限公 司参编单位：中国京冶工程技术有 限公司1同济大学中国科学院武汉岩土力学研究所昆 山市建设工程质量检测中心济南鼎汇土木工程技术有限公司武汉市勘测设计研究院胜利油田胜利工程建设（集团）有 限责任公 司济南四建（集团）有限责任公 司山东宁建建设集团有限公司南通市达欣工程股份有限公司山东鑫国基础工程有限公司主要起草 人：刘俊岩杨志银孔令伟应惠清付文光刘燕李象范史春乐任锋马凤生王勇杨育文顾浩声张军原玉磊鞠建中赵吉刚杨根才刘厚纯刘俭殷伯清王庆军沈颧曾剑峰主要 审查 人：匹孟圈程 良奎宋二祥桂业馄张旷成高文生王士川吴才德刘小敏焦安亮冯 晓腊目次1总则 ，（1)2术语和符号 （2)2.1术语 ，（2)2.2符号，（3)3基本规定 ，（6)4勘察 一（8)5设计 ，（1 0)5.1一般规定 （1 0)5.2土钉长度及杆体截面确定 ，（1 2)5.3基坑稳定性验算 （1 5)5.4构造要求 ，一（2 1)6施工与检测 （2 5)6.1一般规定 ，（2 5)6.2复合土钉墙施工 ，（2 6)6.3降排水施工 ，一（3 0)6.4基坑开挖 （3 1)6.5质量检查 （3 1)7监测 ，（3 4)附录A土钉抗拔基本试验 ，（3 5)附录B土钉抗拔验 收试 验 ，（3 7)本规范用词说明，（3 9)引用标准名录 （4 0)附：条文说明 ，（4 1)C ontents1G eneralprovisions2T ermsandsymbols ”二”2.1T erms2.2S ymbols3B asicrequirement4G eotechnicallnvestigation 5D esign5.1G eneralrequirement5.2D eterminationof 5 0 1 1naillengthand rod section5.3A nalysisof excavationstability5.4D etaihngrequirement 6C onstructionandinspection6.1G eneralrequirement6,2C onstructionofcompositesoilnailingwall6.3D ewateringanddrainageinconstruction6.4E xcavation ，6.5Q ualityinspection7M onitoringA ppendixAB asicpull一outtestof 5 0 1 1nail A ppendixBA cceptancepull一outtestof 5 0 1 1nailE xplanationofwordingin thiscodeL istofquotedstandardsA ddition:E xplanationofprovisions(1)(2)(2)3)1总则1.0.1为使复合土钉墙基坑支护工程达到安全适用、技术先进、经济合理、质量 可靠及保护环境的要求，制定本规范。1.0.2本规范适用于建筑与市政工程中复合土钉墙基坑支护工程的勘察、设计、施工、检测 和监测。1.0.3复合土钉墙支护工程应综合考虑工程 地质与水文地质条件、场地及周边环境限制要求、基 坑 规模与 开挖 深度、施工条件等因素的影响，并结合工程 经 验，合理 设计、精心施工、严 格检测 和监测。1.0.4复合土钉墙基 坑支护工程除应符合本规范外，尚应符合国家现行有关标准 的规定。2术语和符号2.1术语2.1.1土钉5 0 1 1nail采用成孔置人钢筋或直接钻进、击人钢花管，并沿杆体全长注浆的方法形成的对原位土体进行加固的细长杆件。2.1.2土钉墙5 0 1 1nailingwall由土钉群、被加固的原位土体、钢筋网混凝 土面层等构成 的基坑支护形式。2.1.3预应 力锚杆pre一stressedanchor能将张拉力传递 到稳定的岩土体中的一种受拉杆件，由锚头、杆体 自由段 和杆体锚固段组成。2.1.4截水帷幕curtainforcuttingoffwater沿基 坑侧 壁连续分布，由水 泥 土 桩 相互咬合搭接形 成，起 隔水、超前支护 和提高基坑稳定性作用 的壁状结构。2.1.5微 型桩mini一sizedpile沿基 坑侧壁断续分布，用 于控制基坑变形、提高基坑稳定性 的各种小断面竖 向构件。2.1.6复合土钉墙composite5 0 1 1nailingwall土钉墙 与 预应力锚杆、截水 帷幕、微 型桩 中的一类或几类结合而成 的基坑支护形式。2.17截水 帷幕复合土钉墙composite5 0 1 1nailingwallwithcurtainforcuttingoffwater由截水帷幕与土钉墙结合而成的基坑支护形式。2.1.8预应力锚杆复合土钉墙composite5 0 1 1nailingwallwithpre一stressedanchor2由预应力锚杆与土钉墙结合而成的基坑支护形式。2.1.9微 型桩复合土钉墙composite5 0 1 1nailingwallwithmini一sizedpile由微型桩与土钉墙结合而成的基坑支护形式。2.2符号2.2.1土的物理力学指标c土的粘聚力；ds坑底土颗粒 的相对 密度；e坑底 土 的孔隙比；y：、y:分别为地面、坑底 至微型桩或截水帷幕底部各土层加权平均重度；沪土 的内摩擦角。2.2.2几何参数A构件的截面面积；d,第j根土钉直径；H基坑 开挖深度；h,第j根土钉与基坑底面 的距离；hc承压水层顶面至基坑底面的距离；L,第i个土条在滑弧 面上的弧长；z,第j根土钉长度；S xj 第j根土钉与相邻土钉 的平均水平 间距；S zj 第j根土钉与相邻土钉 的平均竖 向间距；t微 型桩或截水帷幕在基坑底 面以下 的深度；a,第j根土钉 与水平 面之 间的夹角；amj第j根 预应力锚杆与水平 面之 间的夹角；月土钉墙坡 面与水平面 的夹角；0第i个土条在 滑弧面中点处 的法线与垂直面的夹角；0 j第j根土钉或预应力锚杆与滑弧 面相交处，滑弧切线 与3水平面的夹角。2.2.3作用、作用效应及承载力E a朗肯主动土压力；fvj第j根土钉杆体材料抗拉强度设计值；hw基坑 内外的水头差；i渗流水力梯度；ic基 坑底面土体的临界水力梯度；ka主动土压力系数；N uj 第j根 土钉在稳定区（即滑移面外）所提供的摩阻力；p土钉长度 中点所处深度位置 的土体侧压力；pm土钉 长 度 中 点 所 处 深度位置由土体 自重 引 起 的 侧压力；pq土钉 长度中点所处 深度位置 由地 面及 土体中附加荷载引起的侧压力；尸u,第j根 预应力锚杆在稳定区（即滑移面外）的极 限抗拔力；P w承压水水头压力；qsik第i层土体与土钉 的粘结强度标准值；q地 面及 土体中附加荷载；兀k土钉轴向荷载标准值；丁、第j根 土钉验收抗拔力；T m土钉极 限抗拔力；W、第i个土条 重 量，包 括 作 用 在 该土条上的 各 种 附 加荷载；参一一坡 面倾斜时荷载折减系数；二，假定滑移 面处相应龄期截水帷幕的抗剪强度标准值；:y假定滑移面处微型桩的抗剪强度标准值。2.2.4计算系数及其他K,整体稳定性安全 系数；4K s。、K5 1、K,2、K s3、K。生整体稳定性分项抗 力 系数，分别为土、土钉、预应 力锚杆、截水帷幕及微 型桩产生 的抗 滑力矩 与土体下滑力矩 比；K,坑底抗隆起稳定性安全系数；K wl抗渗流稳定性安全 系数；K w:抗 突涌稳定性安全 系数；N。、N。坑底抗隆起验算时的地基承载力系数；沪土钉 的工作系数；甲l、孕刀3、孕土钉、预应力锚杆、截水帷幕及 微 型桩组合作用折减 系数。3基本 规 定3.0.1复合土钉墙基坑支护安全等级的划分应符合现行行业标准建筑基坑支护技术规程）)J G J1 2 0的有关规定。3.0.2复合土钉墙基坑支护可采用下列形式：1截水帷幕复合土钉墙。2预应力锚杆复合土钉墙。3微 型桩复合土钉墙。4土钉墙与截水帷幕、预应力锚杆、微型桩中的两种及 两种以上形式的复合。3.0.3复合土钉墙适 用 于茹土、粉质茹土、粉土、砂土、碎石 土、全风化及强风化岩，夹有局部淤 泥质土的地层 中也 可采用。地 下水位高于基坑底 时应采取降排水措施或选用具有截水帷幕的复合土钉墙 支 护。坑底存在软弱地
