379-2016《螺纹桩技术规程》.pdf

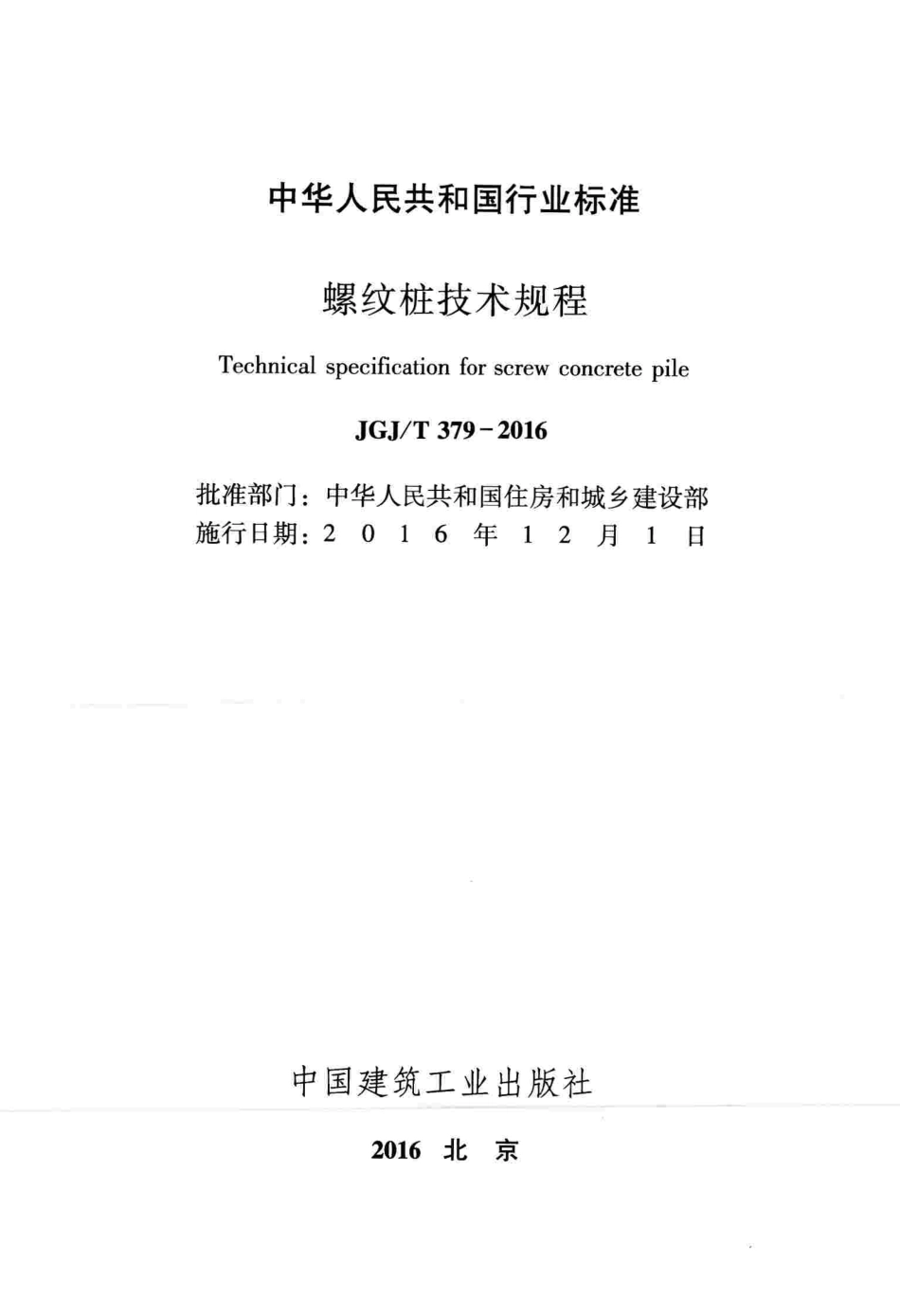

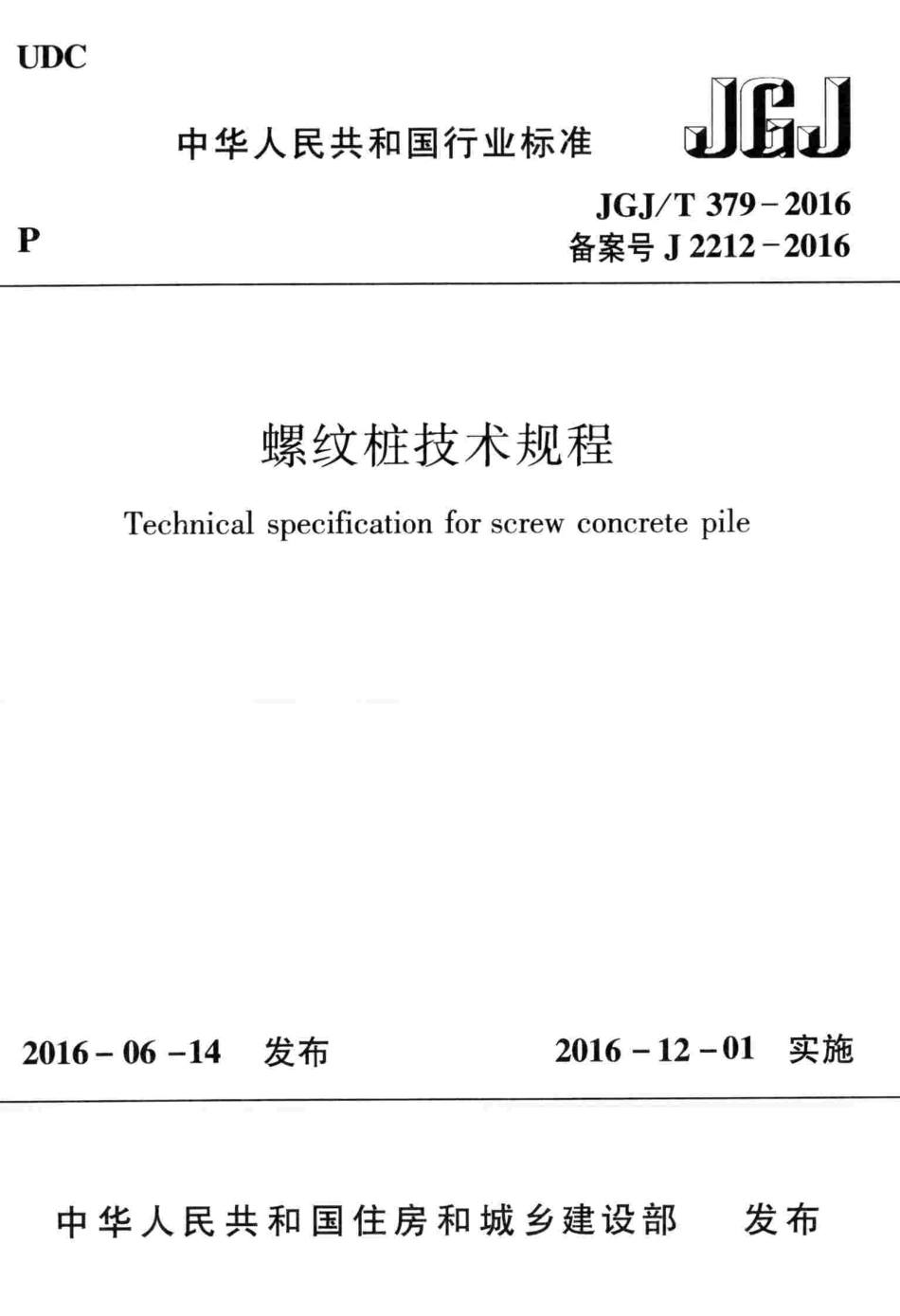

t l DCP中华人民共和国行业标准J匿JJGJ/T379-2016备案号J2212-2016螺纹桩技术规程Te c h n i c a l s p e c i 丘c a t i o n f o r s c r e w c o n c r e t e p e2016-06-14 发布2016-12-01 实 施中华人民共和 国住房和城 乡建设部 发布中华八民 共和国行业标准螺纹桩技术规程犰d 助町c d o p e t 由a 蚰h r s c r e w o 鲤 洲Jg J/T s T9z Ol j揽准酃门:中华人民共和国隹房和城乡建设部黼日 期冖01-年12归1圄申国建筑i 工业出版社町JL哀中华人民共和国行业标准螺纹桩技术规程Technical specification for screw concrete pile JGJ/T 379-2016 4峰中国建筑工业出版社出版、发行(北京西郊百万庄)各地新华书店、建筑书店经销北京红光制版公司制版廊坊市海涛印刷有限公司印刷争导开本850X1168毫米1/32 印张1%字数42千字2016年11月第一版2016年11月第一次印刷定价10.00元统一书号:15112.28877 版权所有翻印必究如有印装质量问题，可寄本社退换(邮政编码100037)本社网址:http:/ 网上书店:http:/www.china- 中华人民共和国住房和城乡建设部公 土口第1144号住房城乡建设部关于发布行业标准 螺纹桩技术规程的公告现批准 螺纹桩技术规程为行业标准,编号为J/Ty 9-z O16,自 1s 年12月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部z O16年6月1在日前根据住房和城乡建设部 关于印发(2011年工程建设标准规范制订、修订计划 的通知(建标E201117号)的要求,规程编制组经广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,编制本规程。本规程的主要技术内容是:1。总则;2.术语和符号;3。基本规定;4.设计;5。施工;6.检查与验收。本规程由住房和城乡建设部负责管理,由重庆建工住宅建设有限公司负责具体技术内容的解释。执行过程中如有意见或建议,请寄送重庆建I住宅建设有限公司(地址:重庆市渝中区桂花园43号,邮编:400015)。本 规 程 主 编 单 位:重庆建工住宅建设有限公司北京波森特岩土工程有限公司本 规 程 参 编 单 位:上海中桩建筑技术有限公司重庆建工集团股份有限公司中铁四局集团建筑工程有限公司铁道第三勘察设计院集团有限公司重庆市勘测院山东省城乡岩土工程发展有限公司重庆大学中机中联工程有限公司山东省城乡建设勘察院上海新华建筑设计有限公司厦门市工程检测中心有限公司辽宁波森特岩土工程有限公司武汉汉平岩土工程有限公司4亠口本规程主要起草人员:本规程主要审查人员:海南卓典高科技开发有限公司锦宸集团有限公司北京中建建筑科学研究院有限公司山东鑫国基础工程有限公司山东卓力桩机有限公司王继忠 陈怡宏 张纯洁 杨启安唐建华 李海涛 周尚永 龚文璞张 意 彭桂皎 全学友 丁选明王庆伟 李波扬 葛宝亮 陈翰新向渊明 张 坤 韩 琦 陈颖异吴方华 叶枝顺 钟大祥 陈鹭琳吴汉平 刘 强 李玉朋 王庆军肖世伟 冯永能 李 明 张百乐于克猛 王凤 良王梦恕 钱力航 李广信 张希黔刘汉龙 宋义仲 柳建国 张振拴陈昌礼 傅建华 张京街次目1 总贝 刂 12 术语和符号 22.1 术语 22.2符号23 基本规定 54 设计 64.l 一般规定 64.2 桩顶作用效应计算 64.3 单桩竖向承载力计算 74,碴 单桩水平承载力计算 104.5 螺纹桩基沉降计算 11迮,6 构造 125 施 工 1551 施工准备 155.2 螺纹桩施丁 166 检查与验 收 196.1 施工前检验 196.2 施工检验 196.3 施工后检验 206.砝 工程质量验收 20附录A 螺纹桩机基本参数表 22附录B 螺纹桩施工记 录表 23本规 程用词说 明 引用标 准名 录 25附:条文说 明 276Co n t e n t s1 CTe n e r a l Pr o v i s i o n s 12 Te n s a n d s y m b o l s 22.1 Tm 22.2$Fm b o l s 23 Ba s i c Re q u i r e m e n t s 54 De s i g n 64.1 Ge n e r a l Re q u i r e m e n 64.2 Ca l c u l a t i o n o f Fr c e n t h e Pi l e To p 64.3 Ca l c u l a t i o n o f Ve r t i c a l I。a d Ca p a c i t y 74.4 Ca l c u l a t i o n o f Ia t e r a l Io a d Ca p a c i t y 104.5 Ca l c u l a t i o n o f Pe Se t t l e m e n t 114.6 St r u c t u r e 125 Co n s t r u c t i o n 155,1 Co n s t r u c t i o n Pr e p a r a t i o n 155.2 Co n s t r u c t i o n o f s c r e W Co n c r e t e Pd e 166 Ac c e p t a n c e a n d e s t 196.l Be f o r e t h e Co n s t r u c t i o n In s p e c t i。n 196.2 Co n s t r u c t i o n In s p e c o n 196.3 Af t e r Co n s t r u c t i o n In s p e c t i n 206.4 Ac c e p t a n c e o f Co n s t r u c t i o n Qu a l i t y 20Ap p e n d i x A Th e Ba s i c Pa r a m e t e r Ta b l e o f s c r e wCo n c r e t e Pe Ma c h i n e 22丿 p p e n d i x B Th e Co n s t r u c t i o n Re c o r d o f s c r e wCo n c r e t e Pe 23血凵隘洌炯n。f w。r 山n g 弼吐s s p 钿血破泗 血 纨u s t s。f Qt e d s t a n d a Fd s 。0|0,0药凡姐茹颐:骊h m o Qf P如碰岫蛉。z T1J志1.0.1 为在螺纹桩应用中做到安全适用、经济合理、保证质量、保护环境,制定本规程。1.。2 本规程适用于建筑工程螺纹桩的设计、施工及验收。1.0.3 螺纹桩的设计与施工,应综合考虑工程地质与水文地质条件、上部结构类型和荷载特征、施工技术及环境条件等因素。1.0.4 螺纹桩的设计、施工及验收时,除应符合本规程的规定外,尚应符合国家现行有关标准的规定。J1刂2 术语和符号2.1 术 语2.1.1 螺纹桩 s c r e w c o n c r e t e 9k桩身带有螺牙的混凝土灌注桩。2.1.2 螺牙 r e w t h r e a d桩身的螺纹部分。2.1.3 螺纹桩内径 i n n e r d h m e t e r o f r e w c o n c r e t e p i l e螺纹段上下螺牙间圆柱体部分的直径。2.1.4 螺纹桩外径 c x t e r n d d a m e t e r o f s c r e w c o n c r e t e p i k桩身外轮廓的直径。2.1.5 螺牙厚度 t h i c k n c 哈o f r e w t h r e a d螺牙沿轴线方向尺寸。2.1.6 螺牙高度 h o g h t o f s c m w t l l r e a d螺牙垂直于轴线方向的尺寸。2.1.7 螺距 r e w t c h螺牙之间的距离。2.1.8 等效侧阻 e q u i v a l e n t 曲a R r e s i s t a n c e按螺纹桩外径计算的单位面积侧阻力。2.2 符 号2.2.1 作用效应Fk 相应于作用标准组合时上部结构传至承台顶部的竖向力;Fr k 相应于作用标准组合时作用于承台底面的水平力;Hj k 相应于作用标准组合时作用于第J根螺纹桩基桩顶的水平力;2M钛相应于作用标准组合时作用于承台底面,绕通过螺纹桩桩群形心的r 主轴的力矩;My k 相应于作用标准组合时作用于承台底面,绕通过螺纹桩桩群形心的y 主轴的力矩;N相应于作用基本组合时作用于螺纹桩某位置的竖 向压力设计值;Nk 相应于作用标准组合时轴心竖向力作用下,螺纹桩基桩的平均竖向力;Nk 相应于作用标准组合时偏心竖向力作用下,第F根螺纹桩基桩的竖向力;Nl q 91a x 相应于作用标准组合时轴心竖向力作用下,螺纹桩基桩的最大竖向力;NEK相应于作用地震和荷载标准组合时作用于螺纹桩基桩的平均竖向力;NEKm x 相应于作用地震和荷载标准组合时作用于螺纹桩基桩的最大竖向力。2.2.2 抗力和材料性能天混凝土轴心抗压强度设计值;F;纵向主筋抗压强度设计值;Cz k 螺纹桩基承台和其上部土自重标准值;钔 w s l k 螺 纹桩穿过第j 层土层的等效极限侧阻力标准值;g 茹k 干作业钻孔桩极限侧阻力标准值;g i,k 螺纹桩极限端阻力标准值;免k 螺纹桩单桩竖向极限承载力标准值;Ra 螺纹桩单桩竖向承载力特征值;Rh 单桩基础或群桩中基桩单桩水平承载力特征值;R隘螺纹桩单桩水平承载力特征值。2.2.3 几何参数Ap 螺纹桩外径在桩端的投影面积;A1纵向主筋截面积;A按设计桩径计算的某位置桩身截面面积;冖螺牙高度;螺纹桩内径;D螺纹桩外径;Ds 螺纹桩设计直径;九1螺纹桩直杆段;凡2螺纹桩螺纹段;J厂 螺纹桩穿过的第j 层土层厚度;承台下螺纹桩的数量;s 螺纹桩螺距;r 螺牙厚度;叨按螺纹桩外径计算的周长;Jj 第j 根螺纹基桩至y 轴的距离;t r,第根螺纹基桩至丿轴的距离;少第根螺纹基桩至J轴的距离;为第J根螺纹基桩至J轴的距离。2.2.4 计算系数K安全系数;卜螺纹桩桩身等效极限侧阻力标准值相对于干作业钻孔桩极限侧阻力标准值的增强系数;咖成桩工艺系数。3基本 规 定3.0.1 螺纹桩适用于一般黏性土、粉土、砂土、碎石土、残积土及强风化岩等土层。对于其他土层,应通过成孔、成桩试验和载荷试验确定其适应性。3.0.2 螺纹桩应符合桩基承载力、桩基稳定性、变形及耐久性等规定。3.0.3 当螺纹桩设计为复合地基增强体时,桩身可不配钢筋。复合地基应按现行行业标准 建筑地基处理技术规范JGJ79有关规定执行。3.0.4 在施工图设计与工程桩施工前,宜进行成桩试验和载荷试验。试桩数量不宜少于3根。4设 计4.1一般 规 定4.1.1 设计时应根据单桩承载力、桩身强度、地质条件及施工设备选择螺纹桩的构造参数。4.1.2 螺纹桩布桩中心距不宜小于3.5倍螺纹桩外径,且不宜小于1.5m。在含水量较高的黏性土中满堂布置螺纹桩时宜增加桩间距或采取其他减小挤土效应的措施。4.1.3 螺纹桩设计时作用的组合和抗力限值应符合下列规定:1 当按单桩承载力确定螺纹桩桩数时,传至承台基础底面的作用效应按正常使用极限状态下荷载效应的标准组合;相应的抗力应采用螺纹桩单桩承载力特征值;2 计算螺纹桩基变形时,传至基础底面的作用效应按正常使用极限状态下荷载效应的准永久组合,不计人风荷载和地震作用;相应的限值应为地基变形允许值;3 在计算桩基承台高度、确定配筋和验算材料强度时,上
