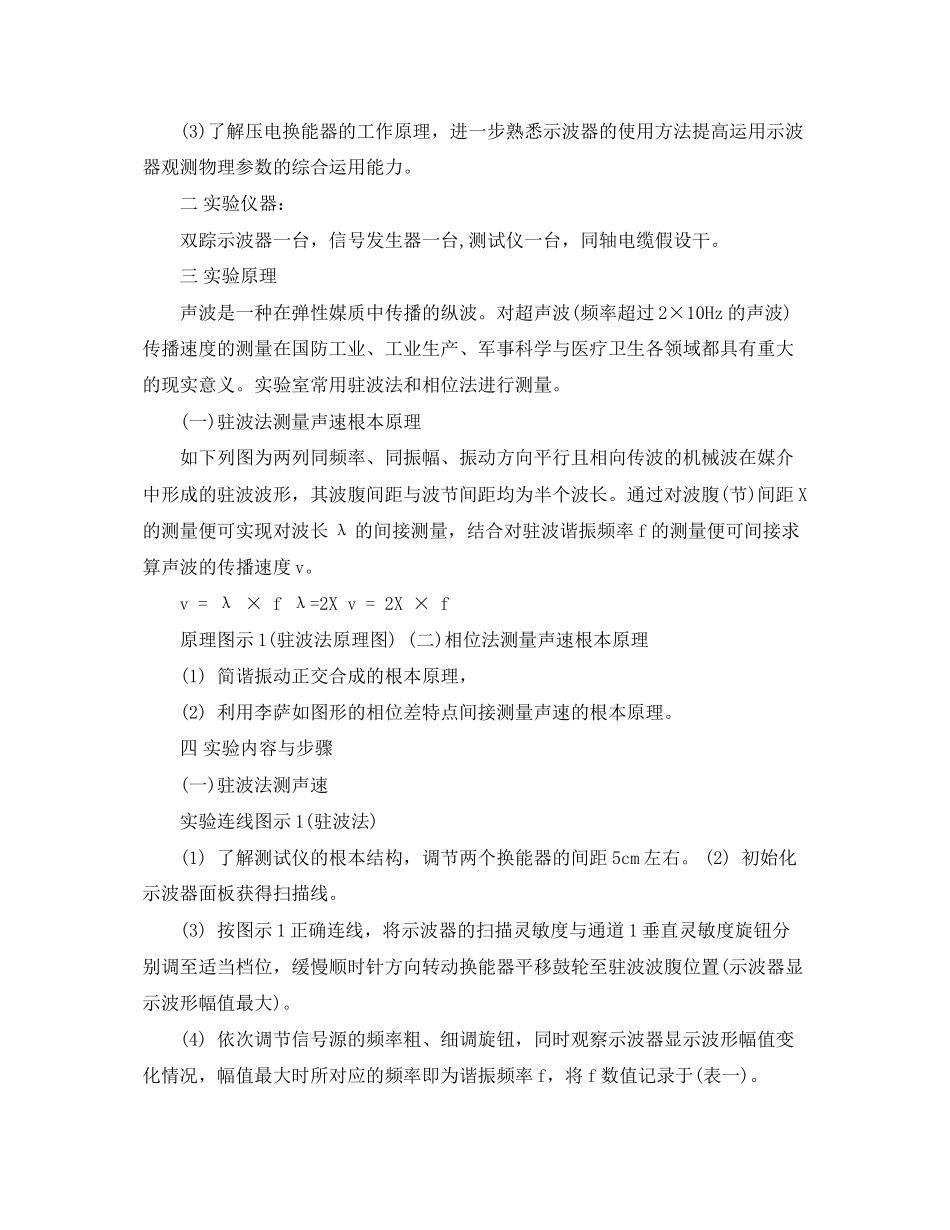

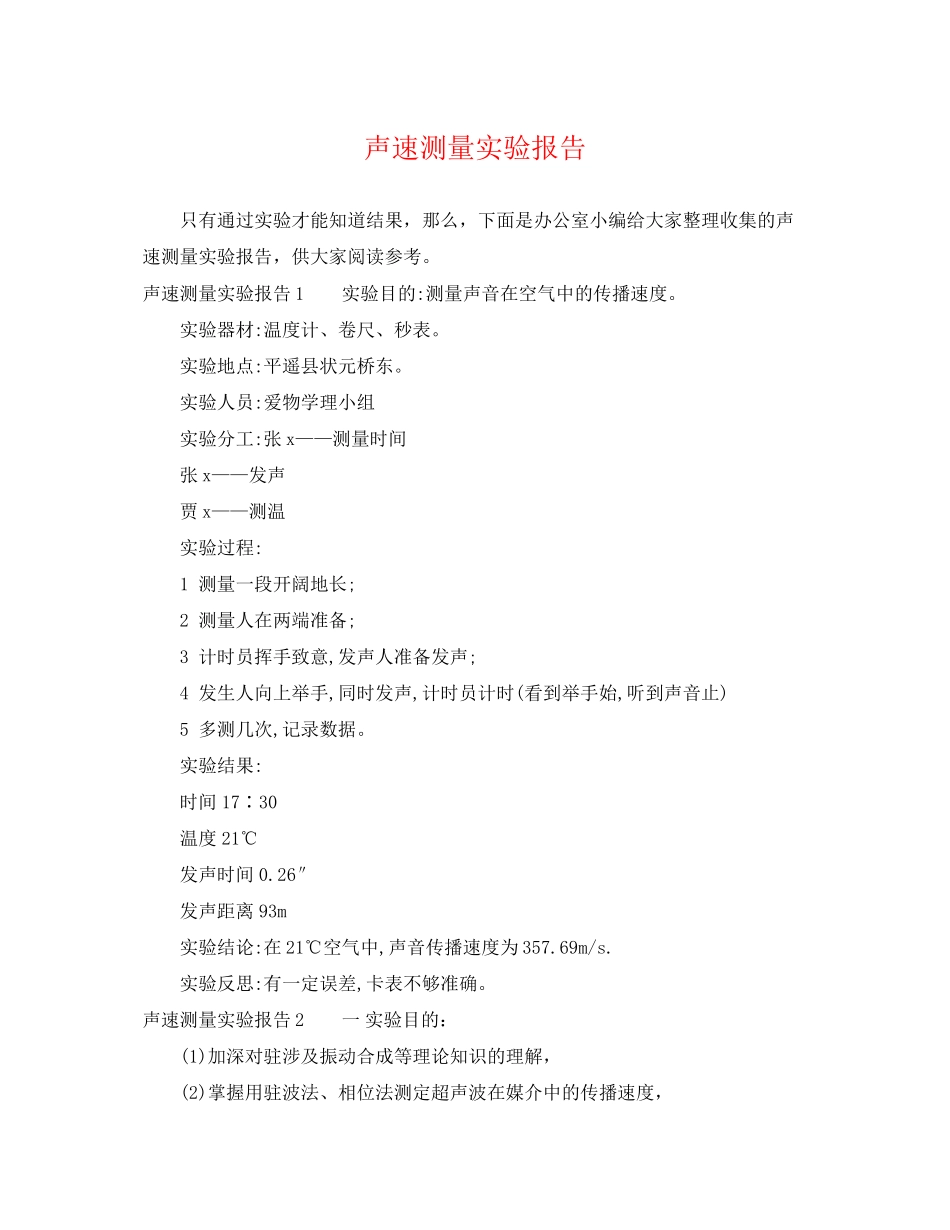

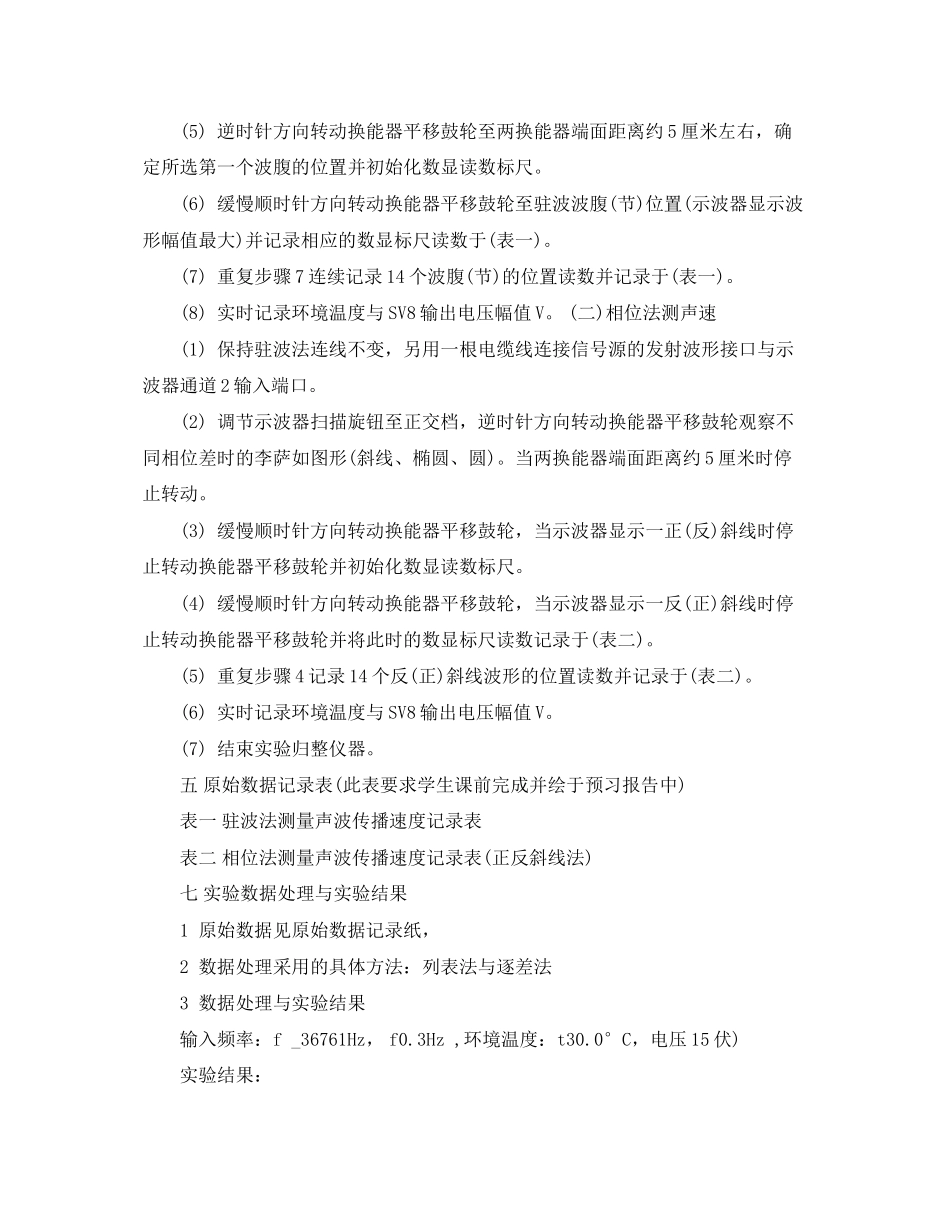

声速测量实验报告 　　只有通过实验才能知道结果，那么，下面是办公室小编给大家整理收集的声速测量实验报告，供大家阅读参考。 声速测量实验报告1　　实验目的:测量声音在空气中的传播速度。 　　实验器材:温度计、卷尺、秒表。 　　实验地点:平遥县状元桥东。 　　实验人员:爱物学理小组 　　实验分工:张x——测量时间 　　张x——发声 　　贾x——测温 　　实验过程: 　　1 测量一段开阔地长; 　　2 测量人在两端准备; 　　3 计时员挥手致意,发声人准备发声; 　　4 发生人向上举手,同时发声,计时员计时(看到举手始,听到声音止) 　　5 多测几次,记录数据。 　　实验结果: 　　时间 17∶30 　　温度 21℃ 　　发声时间 0.26″ 　　发声距离 93m 　　实验结论:在21℃空气中,声音传播速度为357.69m/s. 　　实验反思:有一定误差,卡表不够准确。 声速测量实验报告2　　一 实验目的： 　　(1)加深对驻涉及振动合成等理论知识的理解， 　　(2)掌握用驻波法、相位法测定超声波在媒介中的传播速度， 　　(3)了解压电换能器的工作原理，进一步熟悉示波器的使用方法提高运用示波器观测物理参数的综合运用能力。 　　二 实验仪器： 　　双踪示波器一台，信号发生器一台,测试仪一台，同轴电缆假设干。 　　三 实验原理 　　声波是一种在弹性媒质中传播的纵波。对超声波(频率超过2×10Hz的声波)传播速度的测量在国防工业、工业生产、军事科学与医疗卫生各领域都具有重大的现实意义。实验室常用驻波法和相位法进行测量。 　　(一)驻波法测量声速根本原理 　　如下列图为两列同频率、同振幅、振动方向平行且相向传波的机械波在媒介中形成的驻波波形，其波腹间距与波节间距均为半个波长。通过对波腹(节)间距X的测量便可实现对波长λ的间接测量，结合对驻波谐振频率f的测量便可间接求算声波的传播速度v。 　　v = λ × f λ=2X v = 2X × f 　　原理图示1(驻波法原理图) (二)相位法测量声速根本原理 　　(1) 简谐振动正交合成的根本原理， 　　(2) 利用李萨如图形的相位差特点间接测量声速的根本原理。 　　四 实验内容与步骤 　　(一)驻波法测声速 　　实验连线图示1(驻波法) 　　(1) 了解测试仪的根本结构，调节两个换能器的间距5cm左右。 (2) 初始化示波器面板获得扫描线。 　　(3) 按图示1正确连线，将示波器的扫描灵敏度与通道1垂直灵敏度旋钮分别调至适当档位，缓慢顺时针方向转动换能器平移鼓轮至驻波波腹位置(示波器显示波形幅值最大)。 　　(4) 依次调节信号源的频率粗、细调旋钮，同时观察示波器显示波形幅值变化情况，幅值最大时所对应的频率即为谐振频率f，将f数值记录于(表一)。 　　(5) 逆时针方向转动换能器平移鼓轮至两换能器端面距离约5厘米左右，确定所选第一个波腹的位置并初始化数显读数标尺。 　　(6) 缓慢顺时针方向转动换能器平移鼓轮至驻波波腹(节)位置(示波器显示波形幅值最大)并记录相应的数显标尺读数于(表一)。 　　(7) 重复步骤7连续记录14个波腹(节)的位置读数并记录于(表一)。 　　(8) 实时记录环境温度与SV8输出电压幅值V。 (二)相位法测声速 　　(1) 保持驻波法连线不变，另用一根电缆线连接信号源的发射波形接口与示波器通道2输入端口。 　　(2) 调节示波器扫描旋钮至正交档，逆时针方向转动换能器平移鼓轮观察不同相位差时的李萨如图形(斜线、椭圆、圆)。当两换能器端面距离约5厘米时停止转动。 　　(3) 缓慢顺时针方向转动换能器平移鼓轮，当示波器显示一正(反)斜线时停止转动换能器平移鼓轮并初始化数显读数标尺。 　　(4) 缓慢顺时针方向转动换能器平移鼓轮，当示波器显示一反(正)斜线时停止转动换能器平移鼓轮并将此时的数显标尺读数记录于(表二)。 　　(5) 重复步骤4记录14个反(正)斜线波形的位置读数并记录于(表二)。 　　(6) 实时记录环境温度与SV8输出电压幅值V。 　　(7) 结束实验归整仪器。 　　五 原始数据记录表(此表要求学生课前完成并绘于预习报告中) 　　表一 驻波法测量声波传播速度记录表 　　表二 相位法测量声波传播速度记录表(正反斜线法) 　　七 实验数据处理与实验结果 　　1 原始数据见原始数据记录纸， 　　2 数据处理采用的具体方法：列表法与逐差法 　　3 数据处理与实验结果 　　输入频率：f _36761Hz， f0.3Hz ,环境温度：t30.0°C，电压15伏) 　　实验结果： 　　V实V 　　ms1 　　实测值与理论计算值之间的百分误差： 　　EV 　　实V理 　　V100% 　　理
