160℃无固相氯化钙冲洗隔离液体系的构建.pdf

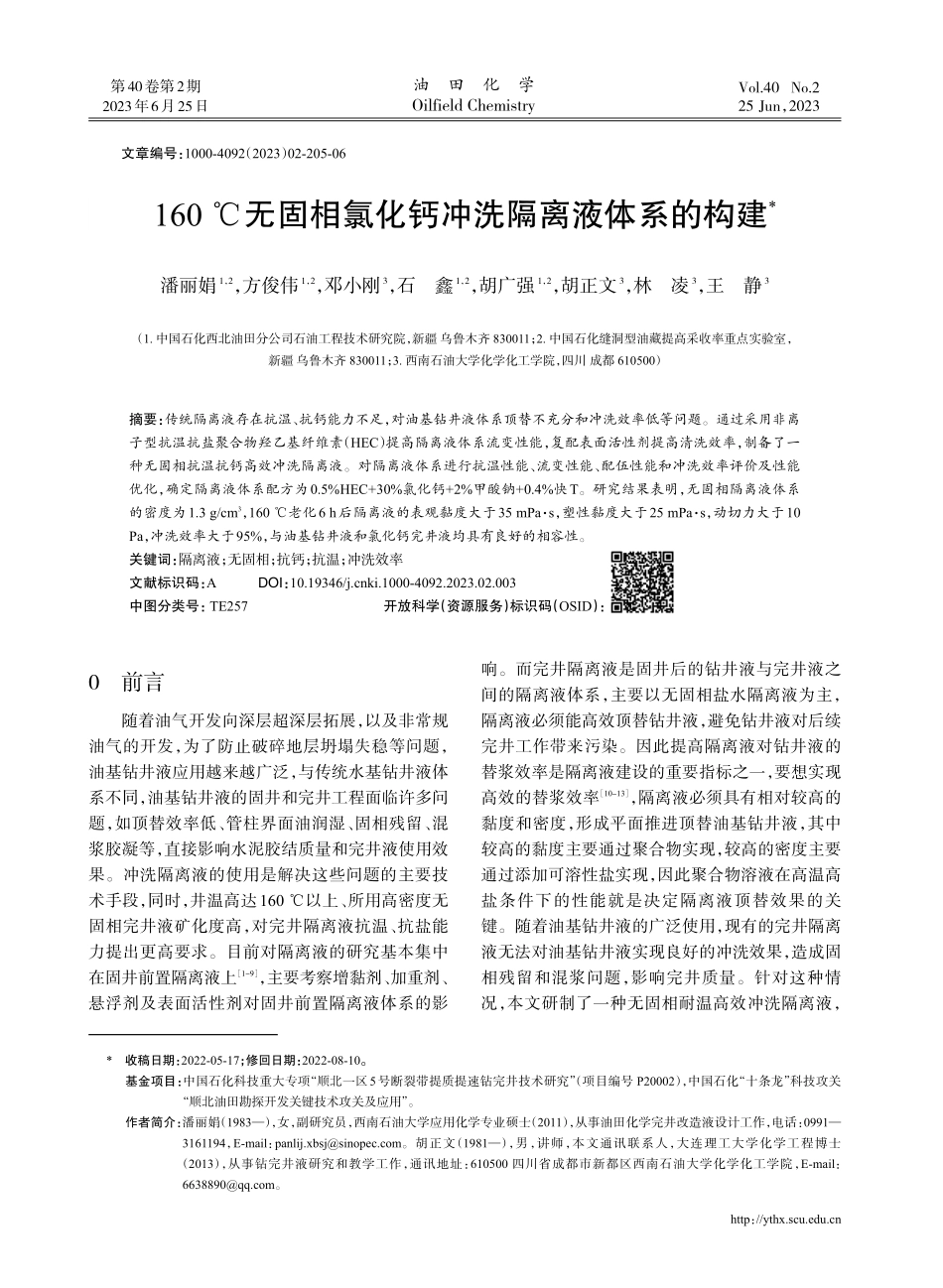

第40卷第2期2023年6月25日油田化学Oilfield ChemistryVol.40 No.225 Jun，2023http：/文章编号：1000-4092（2023）02-205-06160 无固相氯化钙冲洗隔离液体系的构建*潘丽娟1，2，方俊伟1，2，邓小刚3，石鑫1，2，胡广强1，2，胡正文3，林凌3，王静3（1.中国石化西北油田分公司石油工程技术研究院，新疆 乌鲁木齐 830011；2.中国石化缝洞型油藏提高采收率重点实验室，新疆 乌鲁木齐 830011；3.西南石油大学化学化工学院，四川 成都 610500）摘要：传统隔离液存在抗温、抗钙能力不足，对油基钻井液体系顶替不充分和冲洗效率低等问题。通过采用非离子型抗温抗盐聚合物羟乙基纤维素（HEC）提高隔离液体系流变性能，复配表面活性剂提高清洗效率，制备了一种无固相抗温抗钙高效冲洗隔离液。对隔离液体系进行抗温性能、流变性能、配伍性能和冲洗效率评价及性能优化，确定隔离液体系配方为0.5%HEC+30%氯化钙+2%甲酸钠+0.4%快T。研究结果表明，无固相隔离液体系的密度为1.3 g/cm3，160 老化6 h后隔离液的表观黏度大于35 mPa s，塑性黏度大于25 mPa s，动切力大于10Pa，冲洗效率大于95%，与油基钻井液和氯化钙完井液均具有良好的相容性。关键词：隔离液；无固相；抗钙；抗温；冲洗效率文献标识码：ADOI：10.19346/ki.1000-4092.2023.02.003中图分类号：TE257开放科学（资源服务）标识码（OSID）：*收稿日期：2022-05-17；修回日期：2022-08-10。基金项目：中国石化科技重大专项“顺北一区5号断裂带提质提速钻完井技术研究”（项目编号 P20002），中国石化“十条龙”科技攻关“顺北油田勘探开发关键技术攻关及应用”。作者简介：潘丽娟（1983），女，副研究员，西南石油大学应用化学专业硕士（2011），从事油田化学完井改造液设计工作，电话：09913161194，E-mail：。胡正文（1981），男，讲师，本文通讯联系人，大连理工大学化学工程博士（2013），从事钻完井液研究和教学工作，通讯地址：610500 四川省成都市新都区西南石油大学化学化工学院，E-mail：。0前言随着油气开发向深层超深层拓展，以及非常规油气的开发，为了防止破碎地层坍塌失稳等问题，油基钻井液应用越来越广泛，与传统水基钻井液体系不同，油基钻井液的固井和完井工程面临许多问题，如顶替效率低、管柱界面油润湿、固相残留、混浆胶凝等，直接影响水泥胶结质量和完井液使用效果。冲洗隔离液的使用是解决这些问题的主要技术手段，同时，井温高达160 以上、所用高密度无固相完井液矿化度高，对完井隔离液抗温、抗盐能力提出更高要求。目前对隔离液的研究基本集中在固井前置隔离液上1-9，主要考察增黏剂、加重剂、悬浮剂及表面活性剂对固井前置隔离液体系的影响。而完井隔离液是固井后的钻井液与完井液之间的隔离液体系，主要以无固相盐水隔离液为主，隔离液必须能高效顶替钻井液，避免钻井液对后续完井工作带来污染。因此提高隔离液对钻井液的替浆效率是隔离液建设的重要指标之一，要想实现高效的替浆效率10-13，隔离液必须具有相对较高的黏度和密度，形成平面推进顶替油基钻井液，其中较高的黏度主要通过聚合物实现，较高的密度主要通过添加可溶性盐实现，因此聚合物溶液在高温高盐条件下的性能就是决定隔离液顶替效果的关键。随着油基钻井液的广泛使用，现有的完井隔离液无法对油基钻井液实现良好的冲洗效果，造成固相残留和混浆问题，影响完井质量。针对这种情况，本文研制了一种无固相耐温高效冲洗隔离液，油田化学2023年http：/评价了该隔离液体系的抗温性能、流变性能、配伍性能和冲洗效果。1实验部分1.1材料与仪器高黏聚阴离子纤维素（HV-PAC）、高黏羧甲基纤维素（HV-CMC）、羟乙基纤维素（HEC），山东高密银鹰新材料股份有限公司；两性离子聚合物FA-367，荣盛化工有限公司；黄原胶（XC），中轩生化股份有限公司；磺基琥珀辛酯磺酸钠水溶液（快T，50%），江苏海安石油化工厂；甲酸钠、氧化钙、无水氯化钙、氢氧化钠，成都科龙试剂有限公司；油基钻井液油相为柴油，所用有机土、主乳化剂、辅乳乳化剂、降滤失剂和重晶石均购于四川泓华油气田工程科技有限公司；隔离液和油基钻井液配液用水为自来水。XGRL-4型高温滚子炉、六速旋转黏度计，青岛海通达专用仪器有限公司；7600型高温高压流变仪，美国千德乐公司；冲洗效率评价装置，自制。1.2实验方法1.2.1隔离液的配制按照配方向一定量的水中加入计量好的氯化钙，搅拌充分溶解，再加入除氧剂甲酸钠和pH值调节剂，在低速搅拌下缓慢加入计量好的聚合物，然后继续搅拌30 min，即得所制备的无固相隔离液。1.2.2性能测试（1）流变性能的测试采用六速旋转黏度计在温度为25、剪切速率为600、300 r/min下测定隔离液的黏度。（2）抗温性能的测试将300 mL的待测试隔离液装入高温老化罐中，充氮气1 MPa，放入滚子炉中，在160 下滚动老化6 h，测定隔离液老化前后的流变性能。（3）高温高压流变性能的测试将待测隔离液装入7600型高温高压流变仪的高压容器中，在工区井底温度压力条件（160，加压70 MPa）下，测试隔离液在升温和降温过程中的流变性能。（4）相容性的测试将油基钻井液与隔离液按不同比例混合，在转速为 1000 r/min 下搅拌 3 min 使其混合均匀，在25 下测试隔离液与油基钻井液混合液的流变性能。将隔离液与完井液按不同比例混合，在搅拌速率为 1000 r/min 下搅拌 3 min 使其混合均匀，在160 下滚动老化6 h，在25 下测试老化前后隔离液与完井液混合液的流变性能。（5）冲洗性能的测试采用基于剪切速率相等原理（模拟井内顶替剪切速率）的自制冲洗效率评价装置，自制冲洗效率评价装置主要由机械搅拌器和模拟管道的钢管组成，通过控制搅拌桨大小，搅拌速率和钢管尺寸，有效模拟井内顶替时流体的剪切速率。冲洗实验具体步骤如下：将干净钢管称重（记作m1）；将钢管浸泡于油基钻井液中6 h，取出钢管后静置5 min，并擦去钢管外侧油基钻井液，称重（记作m2）；将钢管置于盛有隔离液的搪瓷杯中，调整搅拌桨使其位于钢管中心，以600 r/min的搅拌速率搅拌冲洗5 min，取出钢管并擦拭钢管外层液体，静置5 min，称重（记作m3），按（m2-m3）/（m2-m1）计算冲洗效率。2结果与讨论2.1隔离液体系的构建与可含固相的固井前置隔离液相比，完井隔离液必须尽量避免固相对储层的污染，完井隔离液通常采用无固相体系。为了获得对油基钻井液的良好顶替效率，与油基钻井液和氯化钙完井液具有良好的隔离效果，隔离液必须具备足够的黏度和良好的相容性，因此选择合适聚合物在高温、高钙条件下提高体系黏度是隔离液能否获得良好性能的关键。本文优选了抗温抗钙聚合物，考察了pH值、除氧剂和聚合物浓度对160 老化后隔离液流变性能的影响。2.1.1聚合物的优选选用 HV-PAC、HV-CMC、FA367、XC 和 HEC 5种增黏聚合物，测试聚合物抗温抗钙性能。首先将质量分数为0.5%的聚合物溶液在160 下老化6 h，测试聚合物溶液流变性能，为了抑制聚合物氧化降解，加入 1%的除氧剂甲酸钠，实验结果如表 1 所示。由表1可知，老化前HV-PAC、HV-CMC和HEC具有良好的增黏提切效果，质量分数为0.5%的聚合物溶液的动切力均大于15 Pa，但老化后只有HV-PAC和HEC溶液的动切力高于15 Pa，老化后HV-CMC206第39卷第2期http：/溶液的黏度和动切力均有较大幅度下降，这是因为HV-CMC发生高温氧化降解。XC溶液老化前后的动切力均能保持在10 Pa左右。因此后续实验选用聚合物HV-PAC、XC和HEC进行抗钙性能测试。向质量分数为 0.5%的聚合物 HV-PAC、XC 和HEC 溶液中分别加入 30%的氯化钙和 2%的甲酸钠，考察在160 下老化6 h前后聚合物溶液的流变性能，结果如表2所示。由表2可知，老化前，加入氯化钙后的XC和HEC聚合物溶液均保持较好的抗钙性能，这主要是因为XC和HEC为非离子型聚合物，钙离子对聚合物溶液流变性能影响较小；HV-PAC溶液的黏度明显小于未加氯化钙时的，说明高浓度钙离子对离子型聚合物溶液黏度影响非常显著。老化后，只有聚合物HEC溶液保持较好的黏度和动切力；而加入氯化钙后的XC溶液的黏度和动切力显著降低。因此后续实验选用HEC作为增黏聚合物，进一步对pH值、除氧剂加量及聚合物浓度进行优化。2.1.2pH值的影响向HEC质量分数为0.5%、氯化钙质量分数为30%、甲酸钠质量分数为2%的密度为1.3 g/cm3的隔离液中加入一定量的氢氧化钠溶液调整体系 pH值，考察隔离液老化后流变性能，结果如图1所示。由图1可知，随pH值的增大，老化后隔离液的表观黏度（AV）略有增加，而塑性黏度（PV）几乎未变，动切力明显增大。pH值为8时，老化后隔离液的动切力只有3 Pa左右，当pH值增至9.5时，动切力（YP）达到10 Pa。这是因为pH值的升高更有利于除去溶液中的溶解氧，从而可以抑制聚合物的高温氧化降解，同时也有利于抑制氯离子腐蚀。此外，随着pH的提高，大量的OH-对HEC的水化有促进作用。但继续增大pH值会导致溶液中钙离子出现沉淀，因此pH值控制在9.510较为合适。2.1.3除氧剂的影响向HEC质量分数为0.5%、氯化钙质量分数为30%、pH值为9.5、密度为1.3 g/cm3的隔离液中加入一定量的除氧剂甲酸钠，考察隔离液老化后的流变性能，实验结果如图2所示。由图2可知，当甲酸钠加量小于2%时，随着甲酸钠加量增加，隔离液老化后黏度和动切力明显增加，这主要是因为甲酸钠具有还原性，在隔离液体系中可清除水相中的溶解氧。当甲酸钠加量大于2%时，隔离液老化后的动切力达到11 Pa，聚合物高温氧化降解得到较好的抑制，继续增加甲酸钠对隔离液黏度提升较小，因此甲酸钠加量以2%为宜。2.1.4聚合物浓度的影响向氯化钙质量分数为30%、除氧剂甲酸钠质量分数为2%、pH值为9.5、密度为1.3 g/cm3的隔离液聚合物XCHV-PACHV-CMCFA367HEC实验条件老化前老化后老化前老化后老化前老化后老化前老化后老化前老化后表观黏度/（mPa s）20.514.069.057.042.017.532.57.550.046.0塑性黏度/（mPa s）9.06.035.033.024.016.030.06.031.030.0动切力/Pa11.58.034.024.018.01.52.51.519.016.0表1聚合物溶液老化前后的流变性能聚合物XCHV-PACHEC实验条件老化前老化后老化前老化后老化前老化后表观黏度/（mPa s）21.04.024.010.048.028.0塑性黏度/（mPa s）9.04.019.010.030.020.0动切力/Pa12050188表2聚合物溶液抗钙性能图1pH对隔离液老化后流变性能的影响pH值9.09.510.010.58.58.07.5黏度/（mPa s）403530252015105014121086420动切力/PaPVYPAV潘丽娟，方俊伟，邓小刚等：160 无固相氯化钙冲洗隔离液体系的构建207油田化学2023年http：/中加入一定量的HEC，考察隔离液老化后流变性能，实验结果如图3所示。由图3可知，随着HEC加量的增大，隔离液老化后的表观黏度、塑性黏度和动切力均呈线性增加的趋势，当HEC加量为0.5%时，隔离液老化后的动切力可达11 Pa。说明在此条件下，HEC高温降解得到较好的控制，因此可以通过调整HEC浓度来控制老化后隔离液的流变性能。2.2隔离液的高温高压流变性能HEC 质量分数为 0.5%、氯化钙质量分数为30%、甲酸钠加量为2%、pH值为9.5、密度为1.3 g/cm3的隔离液在160 老化，将老化后动切力为11Pa的隔离液进行高温高压流变性能测试，结果如图4所示。由图4可知，随着温度升高、压力增加，体系黏度明显下降，塑性黏度基本降至1 mPas左右。在高温高压环境下，高温和高盐的去水化作用使体系塑性黏度大幅降低，但分子间缠绕作用依然能够维持，动切力仍较高。隔离液这种低黏高切的流变性能，有利于实际施工中在井下高温高压工况下提高隔离液的隔离与冲洗效果。2.3隔离液的相容性密度为1.3 g/cm3的隔离液分别与密度为1.4 g/cm3的油基钻井液 基液（柴油、20%氯化钙水溶液体积比为8 2）+2%有机土+3%主乳化剂+1.5%辅乳化剂+2%氧化钙+4%降滤失剂+重晶石 和密度为1.35 g/cm3的氯化钙完井液的相容性实验结果如表3、表4所示。由表3可知，油基钻井液和隔离液混浆后，没有出现明显的沉淀和油水分层现象，体系流变性能较好，油基钻井液没有出现明显增稠现象。隔离液和氯化钙完井液混浆后，没有出现絮凝和沉淀现象，也没有出现明显增稠现象，且经过160 老化后依旧保持相应的黏度和动切力，体系黏度没有显著下降。上述实验结果表明，隔离液与油基钻井液和高矿化度完井液均具有良好的相容性。2.4隔离液体系的冲洗效率2.4.1聚合物浓度对冲洗效率的影响目前对隔离液冲洗效率测试有不同的方图2除氧剂甲酸钠加量对隔离液老化后流变性能的影响图3聚合物HEC加量对隔离液老化后流变性能的影响图4隔离液的高温高压流变性能表3油基钻井液与隔离液的相容性（25）钻井液、隔离液体积比100 095 575 2550 5025 755 950：100表观黏度/（mPa s）51.050.059.065.037.528.527.3塑性黏度/（mPa s）46.047.052.056.027.019.027.5动切力/Pa6.03.07.09.010.59.59.8除氧剂加量/%50403020100黏度/（mPa s）012345678910YPPVAV20151050动切力/Pa压力/MPa80706050403020100温度/黏度/（mPa s）5040302010020 50 80 100 120140 160 140120 100 80 50AVPVYP80706050403020100黏度/（mPa s）聚合物加量/%0.30.40.50.60.70.80.9403020100动切力/PaYPPVAV208第39卷第2期http：/法14-15，采用一种改进模拟流体剪切效果的装置和方法，对隔离液进行冲洗效率测试。配制密度为1.3 g/cm3的隔离液，表面活性剂快T加量为0.2%，改变聚合物HEC加量考察聚合物浓度对隔离液冲洗效率的影响，实验结果如图 5 所示，实验温度为40，转速为600 r/min，冲洗时间为5 min。由图5可知，当HEC加量小于0.5%时，随着HEC加量的增大，冲洗效率明显增大，这主要是因为在此阶段聚合物溶液老化后黏度和动切力较低，动切力小于10Pa，此时黏度和动切力的增加对冲洗效率影响较大。当HEC加量达到0.5%时，隔离液老化后的动切力可达11 Pa，冲洗效率达到90%以上，继续增大聚合物加量时，冲洗效率可大于95%以上，此阶段冲洗效率整体处于较高水平，此时提高聚合物浓度对冲洗效率增加幅度变小。上述结果表明，提高聚合物浓度可以有效提高隔离液的冲洗效率，结合隔离液高温高压流变特性，聚合物加量以0.5%为宜。2.4.2表面活性剂浓度的影响为了获得良好的冲洗效率，清洗油性附着物时加入表面活性剂可以明显提高隔离液冲洗性能。配制密度为1.3 g/cm3、HEC加量为0.5%的隔离液，改变表面活性剂快T加量，考察表面活性剂加量对隔离液冲洗效率的影响，结果如图6所示。由图6可知，动切力为10 Pa以上的隔离液在不加快T时也具有较好的冲洗效率（大于80%），但冲洗后油水分离明显，模具表面不润湿。当加入0.1%的快T后，冲洗效率可以达到90%左右，当快T加量达到0.4%时，冲洗效率达到95%以上，且模具表面被隔离液浸润实现了润湿反转。表面活性剂快T的加入可以很好地提高隔离液的冲洗效率和改善模具表面润湿性能。这是因为向隔离液中加入表面活性剂后，表面活性剂可以更好地渗入油污层，与油污结合而将油污乳化，达到更好的清洗效果。3结论传统的离子型聚合物不能在高浓度氯化钙盐水中实现增黏作用，必须选用非离子型聚合物。配方为0.5%HEC+30%氯化钙+2%甲酸钠+0.4%快T的耐温抗钙无固相冲洗隔离液体系，在160 下高温老化6 h后仍具有良好的流变性能和冲洗效率，且与油基钻井液和氯化钙完井液均有良好的相容性，能较好地满足完井液和油基钻井液之间的隔离冲洗要求。表4隔离液与氯化钙完井液的相容性（25）隔离液、完井液体积比100 095 575 2550 5025 755 950 100实验条件老化前老化后老化前老化后老化前老化后老化前老化后老化前老化后老化前老化后老化前老化后表观黏度/（mPa s）45.032.544.029.534.022.022.015.014.05.56.05.04.54.5塑性黏度/（mPa s）25.032.024.019.021.018.016.014.012.05.56.05.04.54.5切动力/Pa20.010.520.010.513.04.06.01.02.000000图5不同聚合物加量下隔离液的冲洗效率图6表面活性剂快T对冲洗效率的影响0.100.20.3 0.40.5 0.60.7 0.8 0.91.0聚合物加量/%100806040200冲洗效率/%1009080706050冲洗效率/%表面活性剂加量/%0.20.100.30.40.50.6潘丽娟，方俊伟，邓小刚等：160 无固相氯化钙冲洗隔离液体系的构建209油田化学2023年http：/Construction of 160 Solid-free Calcium Chloride Flushing Spacer FluidPAN Lijuan1，2，FANG Junwei1，2，DENG Xiaogang3，SHI Xin1，2，HU Guangqiang1，2，HU Zhengwen3，LIN Ling3，WANG Jing3（1.Research Institute of Petroleum Engineering，Northwest Oilfield Branch Company，Sinopec，Urumqi，Xinjiang 830011，P R of China；2.KeyLaboratory for Enhanced Oil Recovery in Fractured and Vuggy Reservoirs，Sinopec Urumqi，Xinjiang 830011，P R of China；3.School of Chemistry andChemical Engineering，Southwest Petroleum University，Chengdu，Sichuan 610500，P R of China）Abstract:The traditional spacer fluid has some problems such as insufficient ability of temperature resistance，calcium resistance，inadequate displacement to oil-based drilling fluid and low flushing efficiency.A solid-free，temperature-resistant andcalcium-resistant high-efficiency flushing spacer fluid was prepared by using a temperature-resistant and salt-resistant polymer（HEC）to improve the rheological properties of the flushing spacer fluid，and mixing surfactant to improve the flushing efficiency.The temperature resistance，rheological properties，compatibility and flushing efficiency of the spacer liquid was evaluated andoptimized.The optimal recipe of the spacer fluid was as follows，0.5%HEC+30%calcium chloride+2%sodium formate+0.4%sodium 2-ethylhexyl sulfate，and the density was of 1.3 g/cm3.The apparent viscosity of the spacer fluid was higher than 35 mPa s，the plastic viscosity of the spacer fluid was higher than 25 mPas，and the dynamic shear force was greater than 10 Pa and theflushing efficiency was greater than 95%after aging at the temperature of 160 for 6 h.Moreover，the spacer fluid had goodcompatibility with oil-based drilling fluid and calcium chloride completion fluid.Keywords:spacer fluid；solid-free；calcium resistance；temperature resistance；flushing efficiency聚合物是调控隔离液流变性能的核心，流变性能是提高隔离冲洗效果的关键因素，抑制聚合物高温氧化降解是维持隔离液流变性的重要手段。甲酸钠加量大于2%和pH值在9.510条件下可以较好抑制聚合物的高温氧化降解。在高温高压条件下，低黏高切的流变性能有利于提高隔离液的冲洗效率，隔离液老化后动切力控制到10 Pa左右为宜，表面活性剂快T加量在0.3%0.4%为宜。参考文献：1初永涛.MS型堵漏隔离液的研究与应用 J.石油钻探技术，2013，41（3）：89-93.2齐奔，李中国，吕泽，等.BH-HDS隔离液在小井眼固井的应用研究 J.石油化工应用，2020，39（12）：54-58.3齐奔，刘文明，付家文，等.高密度抗盐隔离液BH-HDS的研制与应用 J.钻井液与完井液，2017，34（5）：73-78.4刘文明，林志辉，付家文，等.固井用无固相清洗型隔离液BH-HDF J.石油科技论坛，2017，36（S1）：34-37.5赵启阳，张成金，严海兵，等.提高油基钻井液固井质量的冲洗型隔离液技术 J.钻采工艺，2017，40（5）：88-90.6徐珍焱，韦西海，晁玉满，等.深井无固相压胶塞隔离液的研究与应用 J.石油钻采工艺，2014，36（4）：126-128.7谌德宝.一种泥饼增强型固井隔离液 J.西部探矿工程，2020，32（7）：39-41.8王浩，李明.固井工作液-隔离液及配套外加剂研究进展 J.精细石油化工进展，2018，19（6）：24-28.9李早元，吴龙飞，张兴国，等.Z35区块调整井可固化隔离液技术研究与应用 J.石油钻采工艺，2016，38（5）：606-611.10 赵永会，马淑梅，王广雷，等.DG抗高温隔离液的室内研究J.西部探矿工程，2007（3）：60-62.11 姚晓，罗方宇，陈远东.CS水泥浆隔离液的研制及评价 J.钻采工艺，1997（5）：60-62.12 杨智光，曹建新，赵树国，等.DCG-150型高温隔离液的研制与应用 J.钻井液与完井液，2007（6）：43-46.13 房恩楼，李浩然，张浩，等.一种低温低密度可固化隔离液的研制与性能评价 J.钻井液与完井液，2020，37（1）：86-92.14 何君毅，罗衡.固井冲洗液评价方法综述 J.化学工程与装备，2020（12）：148-150.15 刘丽娜，李明，谢冬柏，等.一种适用于油基钻井液的表面活性剂隔离液 J.钻井液与完井液，2017，34（3）：77-80.210
