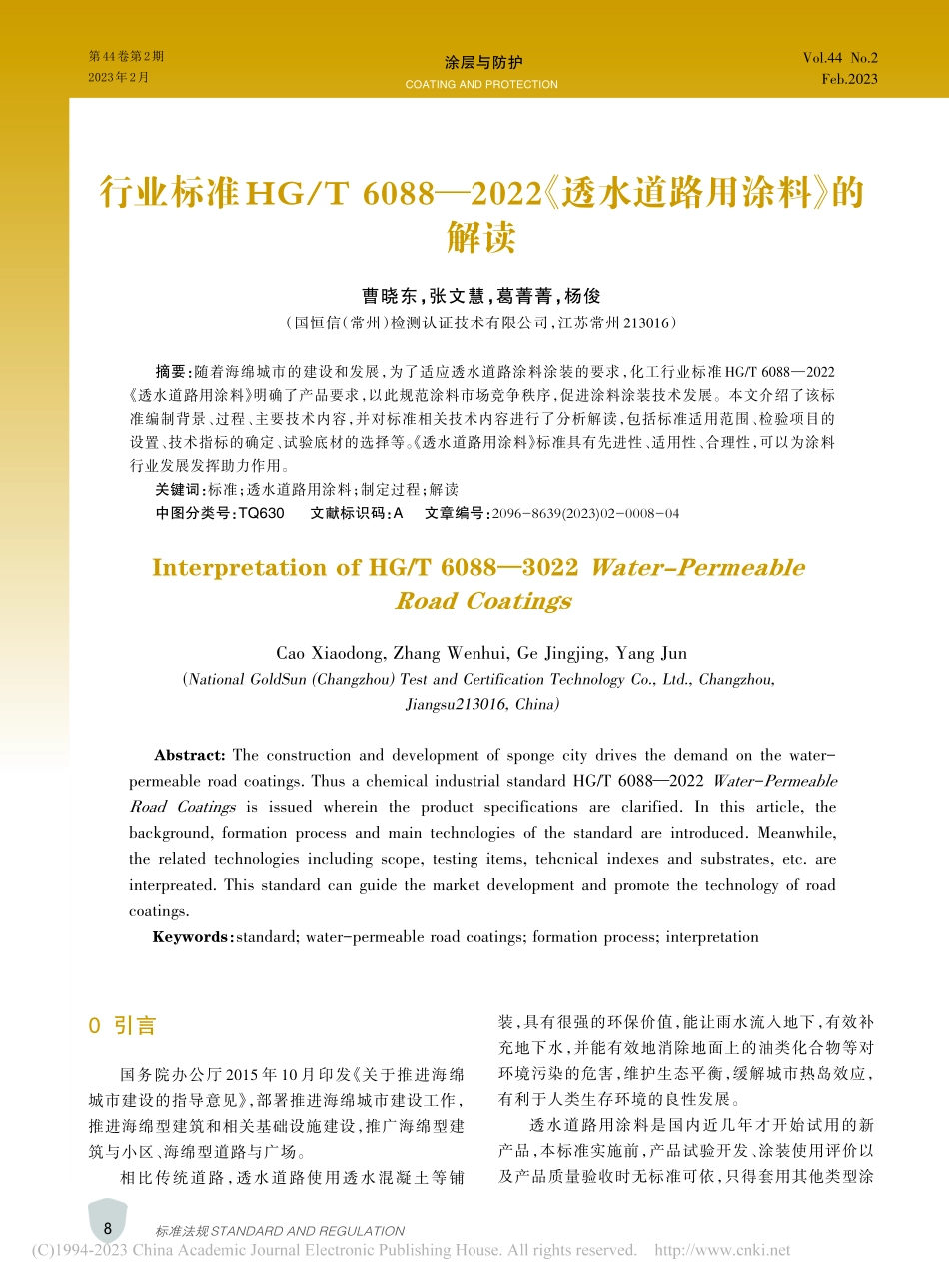

标准法规STANDARD AND REGULATION涂层与防护第44卷第2期2023年2月Vol.44 No.2Feb.2023COATING AND PROTECTION行业标准HG/T 60882022 透水道路用涂料 的解读曹晓东，张文慧，葛菁菁，杨俊（国恒信（常州）检测认证技术有限公司，江苏常州213016）Interpretation of HG/T 60883022Water-PermeableRoad Coatings摘要：随着海绵城市的建设和发展，为了适应透水道路涂料涂装的要求，化工行业标准 HG/T 60882022透水道路用涂料 明确了产品要求，以此规范涂料市场竞争秩序，促进涂料涂装技术发展。本文介绍了该标准编制背景、过程、主要技术内容，并对标准相关技术内容进行了分析解读，包括标准适用范围、检验项目的设置、技术指标的确定、试验底材的选择等。透水道路用涂料 标准具有先进性、适用性、合理性，可以为涂料行业发展发挥助力作用。关键词：标准；透水道路用涂料；制定过程；解读中图分类号：TQ630文献标识码：A文章编号：2096-8639(2023)02-0008-04Cao Xiaodong,Zhang Wenhui,Ge Jingjing,Yang Jun(National GoldSun(Changzhou)Test and Certification Technology Co.,Ltd.,Changzhou,Jiangsu213016,China)0 引言国务院办公厅 2015 年 10 月印发 关于推进海绵城市建设的指导意见，部署推进海绵城市建设工作，推进海绵型建筑和相关基础设施建设，推广海绵型建筑与小区、海绵型道路与广场。相比传统道路，透水道路使用透水混凝土等铺装，具有很强的环保价值，能让雨水流入地下，有效补充地下水，并能有效地消除地面上的油类化合物等对环境污染的危害，维护生态平衡，缓解城市热岛效应，有利于人类生存环境的良性发展。透水道路用涂料是国内近几年才开始试用的新产品，本标准实施前，产品试验开发、涂装使用评价以及产品质量验收时无标准可依，只得套用其他类型涂Abstract:The construction and development of sponge city drives the demand on the water-permeable road coatings.Thus a chemical industrial standard HG/T 60882022Water-PermeableRoad Coatingsis issued wherein the product specifications are clarified.In this article,thebackground,formation process and main technologies of the standard are introduced.Meanwhile,the related technologies including scope,testing items,tehcnical indexes and substrates,etc.areinterpreated.This standard can guide the market development and promote the technology of roadcoatings.Keywords：standard;water-permeable road coatings;formation process;interpretation8标准法规STANDARD AND REGULATION料的标准。透水道路为多孔底材，目前地坪涂料试验方法主要适用于平整底材，由于引用标准的差异，导致透水道路表面用涂料产品在实际应用中存在不少问题，这严重制约了该类涂料的应用发展。施工行业以及透水道路表面用涂料生产企业希望尽快制定统一的行业标准，规范该类涂料的技术性能要求，为涂料生产企业及应用部门提供科学的依据。1标准的主要起草过程透水道路用涂料 的制定工作历时约1 a，经历了科学设计编制框架、成立工作组、统筹推进研究编制工作、广泛吸纳各方意见、审查、报批等阶段。2技术内容解读透水道路用涂料 分为 8 章，包括范围、规范性引用文件、术语和定义、分类、要求、试验方法、检验规则及标志、包装和贮存等内容。本标准规定透水道路用涂料的评价方法，适用于透水混凝土道路表面用涂料。透水砖、透水沥青等其他道路表面用涂料也可参考本标准。2.1范围考虑到目前透水道路中常见的 3 种透水混凝土路面、透水砖路面、透水沥青路面，其中透水砖路面、透水沥青路面实际使用中极少使用涂料涂覆。故将标准适用范围确定为：“本文件适用于透水混凝土道路表面用涂料。透水砖及透水沥青等道路表面用涂料可参照本文件”。2.2产品分类该标准将产品分为溶剂型、水性 2 类。目前透水道路用涂料主要是溶剂型涂料，优点是施工简便，易养护。由于环保要求日益提高，水性涂料的使用也逐渐增多，这 2 类涂料在性能指标上差异明显，需要分别确定技术指标。现实施工中一般采用底漆、面漆或底面合一及复合涂层的形式，以达到更好的装饰和保护效果。2.3检验项目、检验方法、技术指标2.3.1检验项目的设置标准中项目设置是根据产品的应用领域及使用要求来确定的，尽量选用国内或国外普遍采用的试验方法，具有可操作性并能正确地评价产品的质量水平。透水道路应用广泛，表面涂层通常处于摩擦、雨水、湿冷热、碱性条件等工作状态，因此在项目设置上不仅要考虑常规的物理性能指标，也要考虑其应用环境下的耐久性能，考虑到涂层分溶剂型和水性 2 类，项目设置了有害物质限量，考查涂料的环保性能。常规液体性能有：容器中状态、不挥发物含量、低温稳定性（水性涂料）、适用期（多组分）、施工性。涂膜物理性能有：涂膜外观、涂膜颜色一致性、干燥时间（表干）、不粘胎干燥时间、完全干燥时间、光泽、铅笔硬度（内聚破坏中刮破）、附着力（拉开法）试验、耐磨性、耐湿摩擦性、摩擦系数（干、湿）、涂漆后透水系数。涂膜耐性有：早期耐水性、耐水性、耐酸雨、耐碱性、耐湿冷热循环、耐人工气候老化性等项目。项目设置及说明内容具体见表 1。2.3.2检验方法的选用优先选用国内或国外普遍采用的试验方法，结合国内行业上常用的试验方法，确定了标准中各项目的测试方法，详见标准文本中 6.4。耐湿摩擦性试验中，考虑试验底材的厚度，对耐洗刷设备进行了改造，对刷子载具的高度由固定高度调整为可调节高度，以适应不同厚度底材的需要。透水系数测定试验，目前有2 种不同方法，原理相同，具体试样尺寸、设备不一样，可根据双方商定选用其中 1 种。检验方法引用标准具体见表 1。2.3.3 技术指标的确定根据当前各企业日常质量控制情况和验证试验的结果来分析确定相应的技术指标。通过工作组成员提供的市场上主流产品，对收集到的样品进行检验，取得实验数据，再对实验数据进行分析，最终结合行业内政策、现状等情况，确定科学、合理的技术指标，达到能够满足使用要求和促进行业进步的作用。3试验底材由于试验结果与底材的状况有很大的关系，该标准制定时充分考虑到此种情况。底材采用原则上考虑与实际情况一致，尽量采用透水混凝土底材，同时曹晓东，等：行业标准HG/T 60882022 透水道路用涂料 的解读9标准法规STANDARD AND REGULATION考虑到成本、各检验方法适用性，也选择了无石棉水泥板、玻璃板、铝板等底材。考虑到特殊要求，底材材质类型和处理方法也可相关方商定，采用其他制备方法。透水道路为多孔表面，区别于普通混凝土密实表面，在检验方法适用的前提下，尽量采用符合实际的透水混凝土底材。此外，考虑到透水道路的应用环境下需要具备的主要性能，附着力、摩擦系数、初期耐水性、耐碱性、耐湿冷热循环、耐人工加速老化性是必须考察的项目。由于透水道路用涂料常采用喷涂施工且涂层较薄，一般不影响底材透水混凝土的耐水性，所以涂漆后透水系数定为商定项目，测试方法目前有两种方法（JC/T 28852020、CCJ/T 135），可根据需要选用。4 先进性随着透水道路的推广，透水道路用涂料的应用也越来越广泛。涂料可以起到装饰美化作用，还能提高表 1 测试项目及设置说明检验项目有害物质（挥发性有机化合物(VOC)含量、重金属含量等）在容器中状态不挥发物含量低温稳定性适用期施工性能涂膜外观光泽铅笔硬度（内聚破坏中刮破）干燥时间（表干）、不粘胎干燥时间完全干燥时间湿环境下干燥时间耐人工气候老化性、耐磨性附着力（拉开法）早期耐水性耐水性耐湿冷热循环摩擦系数耐湿摩擦性耐碱性涂漆后透水系数引用标准GB 384682019GB/T 17252007GB/T 92682008-GB/T 97542007GB/T 67392006或GB/T 9279.12015GB/T 17281979JT/T 2802004GB/T 37362.12019GB/T 18652009GB/T 17682006GB/T 52102006浸水法GB/T 17331993JG/T 252017GB/T 92632020GB/T 92662009JT/T 6952007JC/T 28852020CCJ/T 135设置说明该类涂料应归为地坪涂料大类中，属于新的一类地坪涂料，现有室内用地坪涂料相关标准可供采用。考查涂料液体性能仅考查水性涂料，在低温状态下涂料是否失效考查涂料施工性能，以保证在施工期间不失效考查涂料施工性能，施涂过程顺利、无障碍考查涂料施涂干燥后涂膜外观是否正常，无缺陷交货时用户常对涂膜光泽有要求，考查涂膜光泽是否符合商定要求涂漆路面上行人及车辆经过，涂层需要具备一定的硬度，防止涂层被刮破考查涂料表干时间，涂料实际施工时现场常会有树叶等落在施工后的路面上，如果干燥时间过长，树叶等可能会粘在涂膜表面，影响使用效果施工后路面可开放使用时间，行人及车辆，考查涂料干燥速度、干燥程度施工后，在环境湿度大的情况下，涂膜干燥速度外用路面暴露在阳光下，经受日光的暴晒而不发生明显的异常，考查路面涂料耐候性考查路面涂料耐磨性能考查涂料与路面基材的附着性能现场施工时，常会遇到施工后不久下雨的情形，此项目考查涂层施工后短时间内经受雨水性能考查涂层经受雨水浸泡性能考查路面涂料在潮湿、高低温交变环境下的性能涂漆路面需要具备一定的防滑性，天气晴朗或下雨天路面如果很滑，行人行走时可能会摔跤，此项考查干燥状态及潮湿状态的路面防滑性能涂层经雨水浸泡后，强度可能下降，人员活动带来的摩擦可能会破坏涂层，此项考查雨后耐摩擦性混凝土自身会产生碱性，涂层如果不耐碱，性能就会下降，所以需考查涂料耐碱性环境考查涂漆后路面透水性能（下转第 20页）曹晓东，等：行业标准HG/T 60882022 透水道路用涂料 的解读10标准法规STANDARD AND REGULATION准的制定使得国内涂料行业内有关该项目指标的测定方法能够很好地统一起来，且方便进入国际市场。7结语（1）电化学阻抗谱的测定试验方法目前在国内已广泛应用，但是一直缺少相应的标准来进行方法和数据处理方面的规范。该标准的发布实施，对有机涂层规范化评价等方面具有积极的推动作用。（2）使用电化学工作站 EIS 交流阻抗谱来测试评价涂层质量好坏具有科学性和适用性，EIS 是一种用于检测电化学系统内部发生的过程的安全扰动技术，该系统测量样品在一定频率范围内的阻抗。该技术是不可或缺的测试工具。（3）该标准属于试验方法标准，其经济效益不明，但作为涂料行业的一种新型的试验方法标准，在行业内有着较大的影响，不仅可使我国涂层电化学阻抗谱测试与国际标准接轨，还可促进我国有机涂料产品的质量优化和技术进步。参考文献1刘玉欣,何东昱,孙哲,等.有机涂层防护性能的电化学研究进展J.表面技术,2021,50(3):66-76.2方健君.电化学阻抗谱法在有机涂层防腐性能评估中的应用C.中国涂料工业协会年会论文集,北京，2008.3彭菊芳,庄振宇.轨道交通车辆用防结冰涂料标准制定情况解析J.涂层与防护，2021,42（8）：6-9,15.路面的耐磨性，减少基材骨料在使用过程中脱落，对透水道路路面提供持久保护。由于透水混凝土与其他混凝土有相当大的差别，所以其他普通混凝土涂料的一些试验方法并不适用于透水混凝土。本标准正是从这一角度考虑开展了大量的工作，完善了透水混凝土道路用涂料试验方法体系，使透水混凝土道路用涂料试验方法更加系统化、科学化、标准化，可提高透水混凝土道路涂料产品的品质，对道路交通、园林景观、体育场馆电力等行业的安全性、舒适性的提高和技术进步有着重要的意义。环保方面，本标准限制高污染涂料的使用，解决污染问题，取得广泛的社会效益。本标准的实施会进一步推动透水道路用涂料行业的技术进步，引导涂料生产企业的健康有序发展。本标准的制定可供各涂料用户、生产厂家和检验机构参考和使用。因此，本标准的顺利实施将为涂料生产企业及各级各类用户提供产品质量的考察依据，规范和促进此类涂料行业的发展。该标准有着先进性、适用性、合理性，可以为涂料行业发展提供助力，也必将对我国海绵城市的建设发挥非常重要的作用。5 结语综上所述，本文从编制背景、编制原则、编制依据和标准内容等方面对标准 HG/T 60882022 透水道路用涂料 进行了全面解读。本标准为政府部门、企事业单位、行业组织、服务机构等各类主体提供了科学的技术标准，作为工程设计、招标、验收的技术依据，可帮助企业对产品质量进行把关。此外该标准的推广应用，还可以促进透水道路用涂料的应用，促进透水混凝土道路涂料产品的品质提升，对道路交通、园林景观、体育场馆等行业的安全性、舒适性的提高和技术进步有着重要的意义。（上接第 10页）穆志超，等：GB/T 39482.32020 涂漆和未涂漆金属试样的电化学阻抗谱(EIS)第3部分：从模拟电解池获得数据的处理和分析的标准解析涂层与防护 欢迎您刊登广告电话 0519-8397233120
