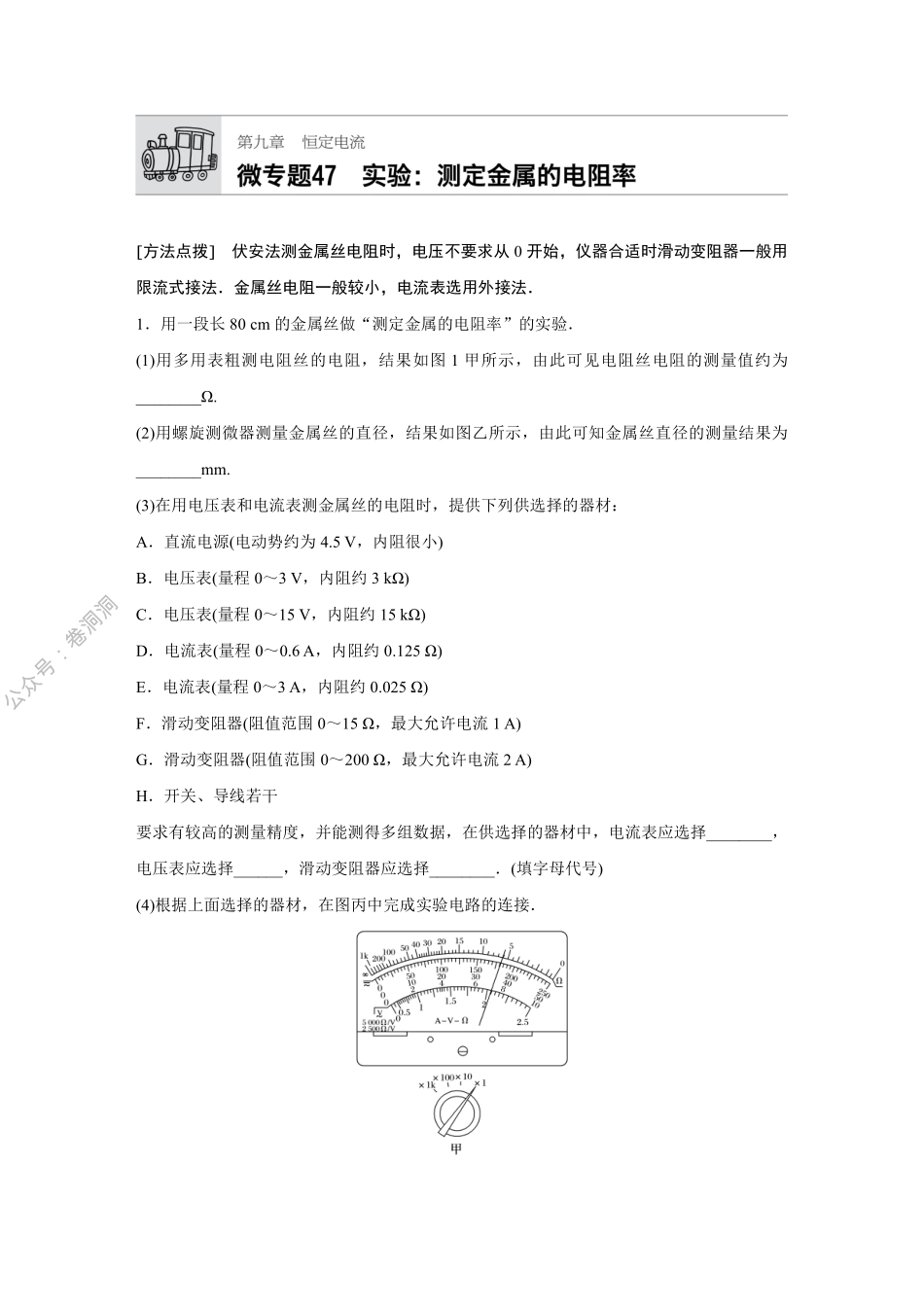

方法点拨伏安法测金属丝电阻时，电压不要求从 0 开始，仪器合适时滑动变阻器一般用限流式接法金属丝电阻一般较小，电流表选用外接法1用一段长 80 cm 的金属丝做“测定金属的电阻率”的实验(1)用多用表粗测电阻丝的电阻，结果如图 1 甲所示，由此可见电阻丝电阻的测量值约为_.(2)用螺旋测微器测量金属丝的直径，结果如图乙所示，由此可知金属丝直径的测量结果为_mm.(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A直流电源(电动势约为 4.5 V，内阻很小)B电压表(量程 03 V，内阻约 3 k)C电压表(量程 015 V，内阻约 15 k)D电流表(量程 00.6A，内阻约 0.125)E电流表(量程 03 A，内阻约 0.025)F滑动变阻器(阻值范围 015，最大允许电流 1 A)G滑动变阻器(阻值范围 0200，最大允许电流 2 A)H开关、导线若干要求有较高的测量精度，并能测得多组数据，在供选择的器材中，电流表应选择_，电压表应选择_，滑动变阻器应选择_(填字母代号)(4)根据上面选择的器材，在图丙中完成实验电路的连接公众号：卷洞洞图 12导电玻璃是制造 LCD 的主要材料之一为测量导电玻璃的电阻率，某小组同学选取长度L25.00 cm 的圆柱体导电玻璃进行实验，主要步骤如下，完成下列填空：(1)首先用螺旋测微器测量导电玻璃的直径，示数如图 2a 所示，则直径 d_mm.图 2(2)然后用欧姆表粗测该导电玻璃的电阻 Rx，发现其电阻约为 12.0.(3)为精确测量 Rx的阻值，该小组设计了图 b 所示的实验电路可供使用的主要器材有：器材规格电源 E电动势 4.5 V，内阻约 1 定值电阻 R0阻值为 20 电压表 V1量程 3 V，内阻约 3 k电压表 V2量程 15 V，内阻约 15 k公众号：卷洞洞电流表 A1量程 200 mA，内阻约 1.5 电流表 A2量程 0.6 A，内阻约 0.5 滑动变阻器 R1阻值范围 01 k滑动变阻器 R2阻值范围 020 图中电压表应选用_；电流表应选用_；滑动变阻器应选用_(填器材代号)该小组进行了如下操作：a将滑动变阻器的滑片移到最右端，将 S1拨到位置 1，闭合 S2，调节滑动变阻器使电流表和电压表的示数尽可能大，稳定后读出电流表和电压表的示数分别为 0.185A 和 2.59 V；b将滑动变阻器的滑片移到最右端，将 S1拨到位置 2，调节滑动变阻器使电流表和电压表的示数尽可能大，稳定后读出电流表和电压表的示数分别为 0.125A 和 2.65 V；c将滑动变阻器的滑片移到最右端，断开 S2.可求得 Rx_.(4)由以上实验可求得，该导电玻璃电阻率的值_m.3常见测电阻的方法有：伏安法、伏阻法、安阻法、替代法、半偏法、欧姆法等现实验桌上有下列器材：A待测电阻 R(阻值约 10 k)B滑动变阻器 R1(01 k)C电阻箱 R0(99 999.9)D电流计 G(500 A，内阻不可忽略)E电压表 V(3 V，内阻约 3 k)F直流电源 E(3 V，内阻不计)G开关、导线若干公众号：卷洞洞图 3(1)甲同学设计了如图 3a 所示的测量电路，请指出他的设计中存在的问题：_(指出两处即可)(2)乙同学用图 b 所示的电路进行实验请在图 c 中用笔画线代替导线，完成实物电路的连接；将滑动变阻器的滑动头移到_(填“左”或“右”)端，再接通开关 S；保持 S2断开，闭合 S1，调节 R1使电流计指针偏转至某一位置，并记下电流 I1；断开 S1，保持 R1不变，闭合 S2，调节 R0使得电流计读数为_时，R0的读数即为待测电阻的阻值(3)丙同学查得电流计的内阻为 Rg，采用图 d 进行实验，改变电阻箱电阻，读出电流计相应的示数 I，由测得的数据作出1IR0图象如图 e 所示，图线纵轴截距为 m，斜率为 k，则待测电阻 R 的阻值为_4用如图 4 甲所示的电路测量未知电阻 Rx的阻值，所用器材如下：电源 E(电动势约为 3 V，内阻可忽略)电压表 V1(量程为 3 V，内阻很大)电压表 V2(量程为 3 V，内阻很大)定值电阻 R1(阻值为 400)定值电阻 R2(阻值为 200)电阻箱 R(最大阻值为 999.9)单刀单掷开关 S1，单刀双掷开关 S2，导线若干(1)请将图乙中的实物按图甲所示的电路进行连线公众号：卷洞洞图 4(2)开关 S1闭合，将 S2拨到 1 位置，记录电压表 V1示数；再将 S2拨到 2 位置，调整电阻箱阻值，使电压表 V2示数与电压表 V1示数相同，记录电阻箱的阻值 R，电阻箱示数如图丙所示，则 R_.(3)根据以上操作可算出未知电阻 Rx_(结果保留两位有效数字)5要测定一个未知电阻 Rx，实验室提供以下器材：待测电阻 Rx，阻值约为 2，额定电流为 2 A电流表 A1量程为 0.6A，内阻 r10.5 电流表 A2量程为 3.0A，内阻 r2约为 0.1变阻器 R1，电阻变化范围为 010 变阻器 R2，电阻变化范围为 01 k定值电阻 R310 定值电阻 R4100 电源电动势 E 约为 9 V，内阻很小公众号：卷洞洞开关 S，导线若干要求实验时测量尽可能准确，改变滑动变阻器的阻值，在尽可能大的范围内测得多组 A1、A2的读数 I1、I2，然后利用 I1I2图象求出未知电阻的阻值 Rx.(1)实验中定值电阻应该选_，滑动变阻器应选择_(2)请在图 5 中补充完整实物连线电路图 5(3)I1I2图象如图 6 所示，若图线斜率为 k，则电阻 Rx_.(用题中所给字母表示)图 66物理兴趣小组的同学要探究一质地均匀的圆柱形热敏电阻的电阻率随温度变化的规律(1)利用以下实验器材设计实验研究热敏电阻的阻值随温度变化的规律：A热敏电阻(常温下约 300)B温度计C电流表 A1(60 mA，约 10)D电流表 A2(3 A，约 0.1)E电压表 V(6 V，约 15k)F滑动变阻器 R1(500，0.5A)G滑动变阻器 R2(5，2 A)H蓄电池(9 V,0.05)I开关一个，导线若干要求通过热敏电阻的电流从零开始增大，电流表应选择_，滑动变阻器应选择_(填器材前的字母标号)请你将图 7 中的实验器材连接成测量电路公众号：卷洞洞图 7(2)实验的主要步骤：a在烧杯中加入适量冷水和冰块，形成冰水混合物，正确连接电路，闭合开关，记录电流表、电压表的示数和温度计的示数，断开开关；b在烧杯中添加少量热水，闭合开关，记录电流表、电压表示数和温度计的示数，断开开关；c重复 b 的操作若干次，测得多组数据若某次测量中，温度计的示数为 t，电流表、电压表的示数分别为 I、U，则温度为 t 时热敏电阻的阻值为_若他们得到的热敏电阻的阻值随温度变化的图象如图 8 所示，则热敏电阻的阻值随温度变化的函数关系为 R_.图 8公众号：卷洞洞答答案案精精析析1(1)6.0(2)0.935(0.9330.936 均可)(3)DBF(4)如图所示2(1)2.500(2.4982.502 均可)(3)V1A1R212.8(4)2.512104(2.5081042.517104均可)解析(3)根据待测电阻 Rx的粗测阻值，题图 b 中电压表应选用量程为 3 V 的电压表 V1；电流表应选用量程为 200 mA 的电流表 A1；滑动变阻器应选用最大阻值与待测电阻阻值差不多的滑动变阻器 R2.设电流表内阻为 RA，对操作步骤 a，由欧姆定律可得 U1I1(RARx)；对操作步骤 b，由欧姆定律可得 U2I2(RAR0)；联立解得 RxU1I1U2I2R012.8.(4)由电阻定律得 RxLS，Sd24，解得该导电玻璃电阻率的值2.512104m.3(1)灵敏电流计不应外接滑动变阻器不应采用限流式接法(2)如图所示左I1(3)mkRg解析(1)题图 a 采用伏安法测电阻，当待测电阻远大于灵敏电流计的内电阻时，灵敏电流计应内接以减小实验误差；由于滑动变阻器全值电阻远小于待测电阻，采用限流式接法时，调节滑片位置，电路总电阻变化不大，因此电压表、灵敏电流计示数变化不大，无法用图象法处理实验数据，因此滑动变阻器应采用分压式接法(2)滑动变阻器采用分压式接法时，接通电路前应使待测电路两端电压为零，所以 R1滑片初始位置应在左端；应用替代法测电阻时，应使电流值不变，所以调节 R0使得电流计读数为 I1以达到等效替代的作用(3)由闭合公众号：卷洞洞电路欧姆定律可知，IER0RRg，变形后可得：1I1ER01E(RRg)，结合图象可知，图象斜率 k1E，纵轴截距 m1E(RRg)，解两式得：RmkRg.4(1)如图所示(2)300.0(3)2.7102解析(3)根据串并联电路的特点可得，U2R(RR2)U1R1(RxR1)，解得 Rx2.7102.5(1)R3R1(2)如图所示(3)kr1R31k解析(1)电流表 A1与定值电阻串联作为电压表使用，可串联定值电阻 R310，改装成量程为 6.3 V 的电压表根据实验要求，滑动变阻器应采用分压接法，故选择滑动变阻器阻值变化范围小的 R1.(2)由于待测电阻较小，应采用电流表外接法(3)待测电阻两端电压 UI1(r1R3)，待测电阻中电流 II2I1，由欧姆定律得 RxUI，联立解得 I1Rxr1R3RxI2.对比题给的 I1I2图象，I1I2图象的斜率大小 kRxr1R3Rx，解得 Rxkr1R31k.6(1)CG如图所示(2)UIR0R0R1t1t解析(1)热敏电阻中的最大电流约为 IER30 mA，因此电流表选择量程为 60 mA 的电流表公众号：卷洞洞A1.由于 300 15 k10，电流表采用外接法由于要求通过热敏电阻的电流从零开始增大，因此滑动变阻器采用分压接法，滑动变阻器采用最大阻值为 5 的滑动变阻器 R2.(2)根据欧姆定律可知，温度为 t 时热敏电阻的阻值为 RUI.设电阻随温度变化的函数关系为 Rktb，根据题图，可知 t0 时，RbR0，由图线斜率 kR0R1t1，可得热敏电阻的阻值随温度变化的函数关系为 RR0R0R1t1t.公众号：卷洞洞
