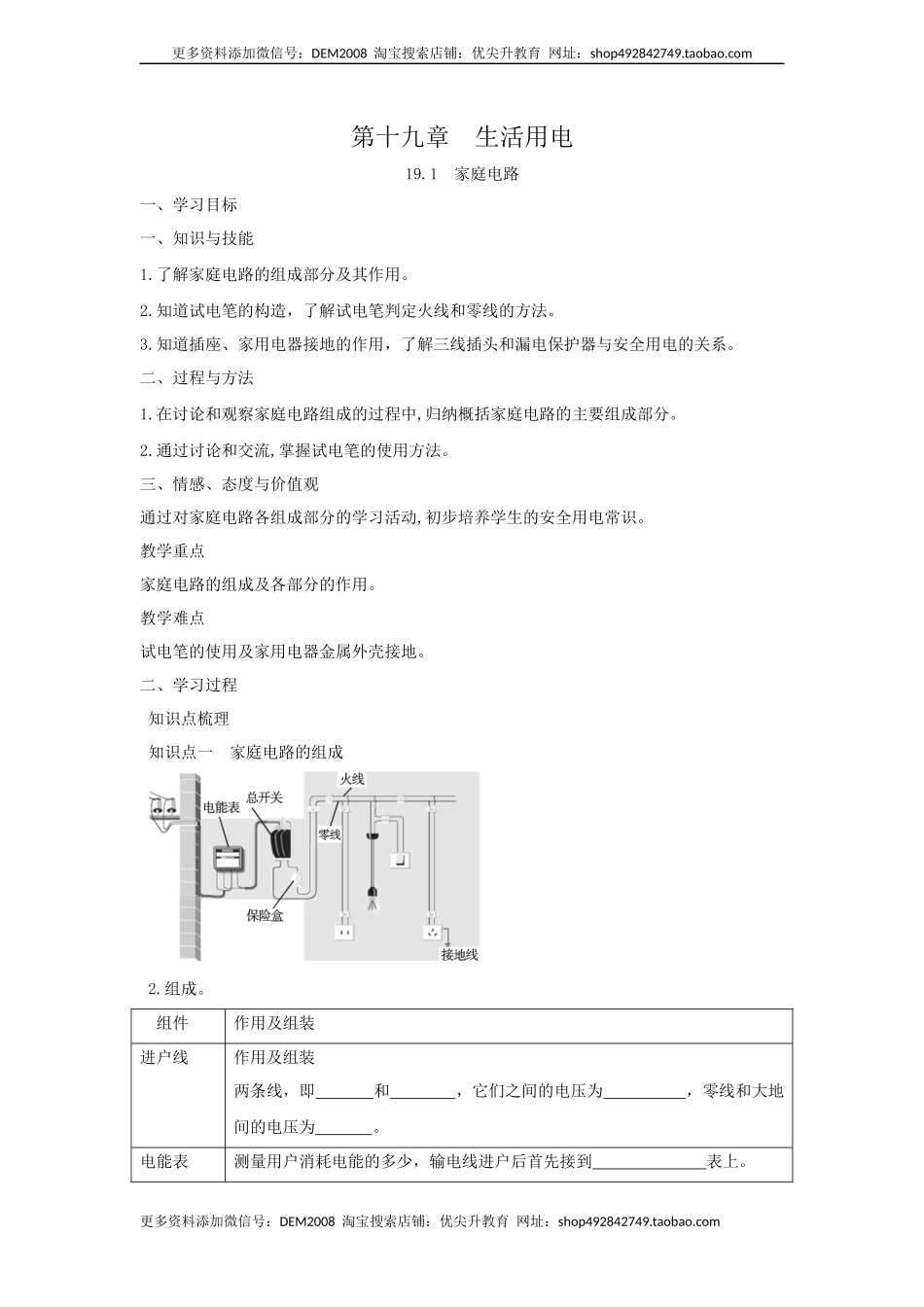

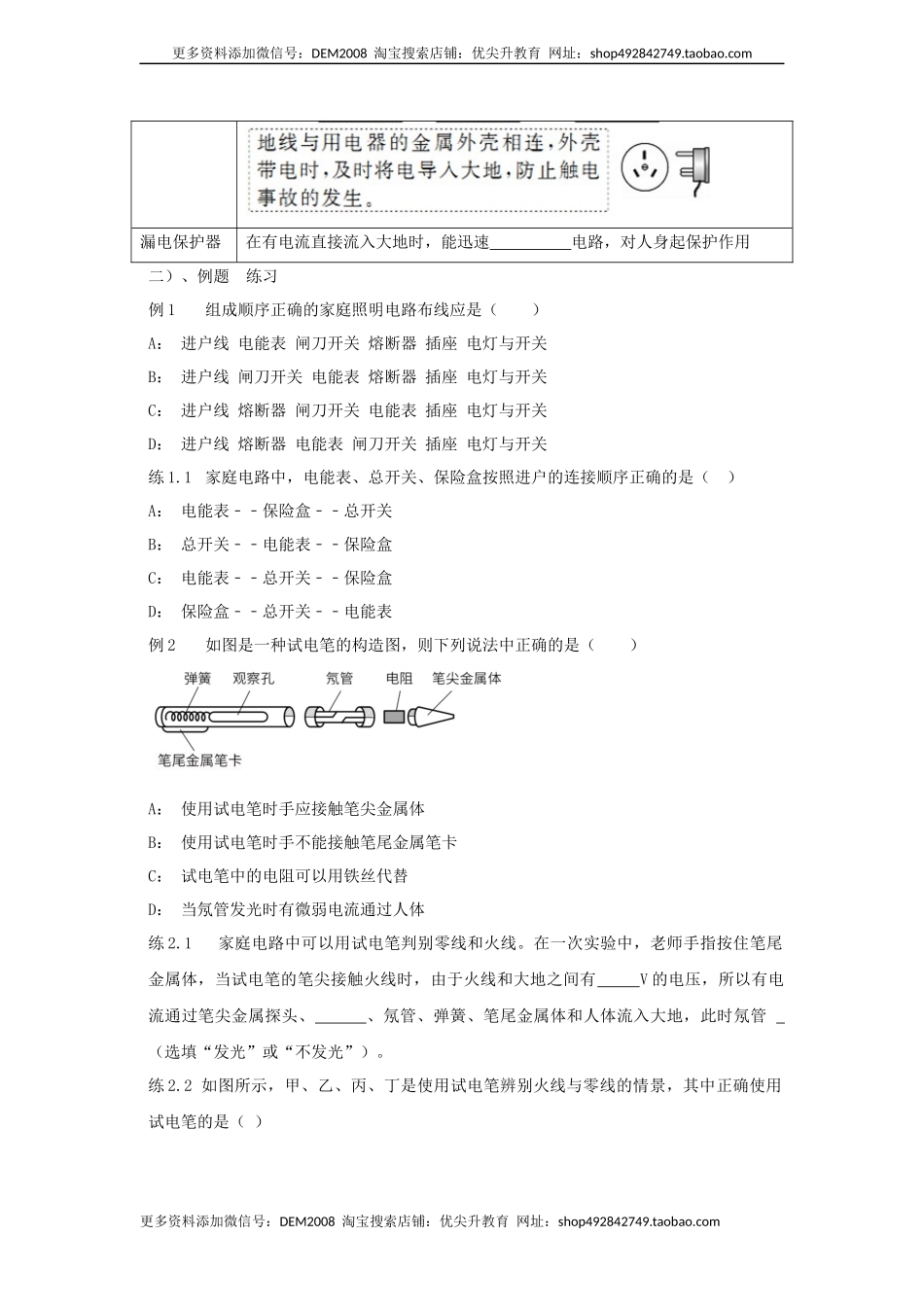

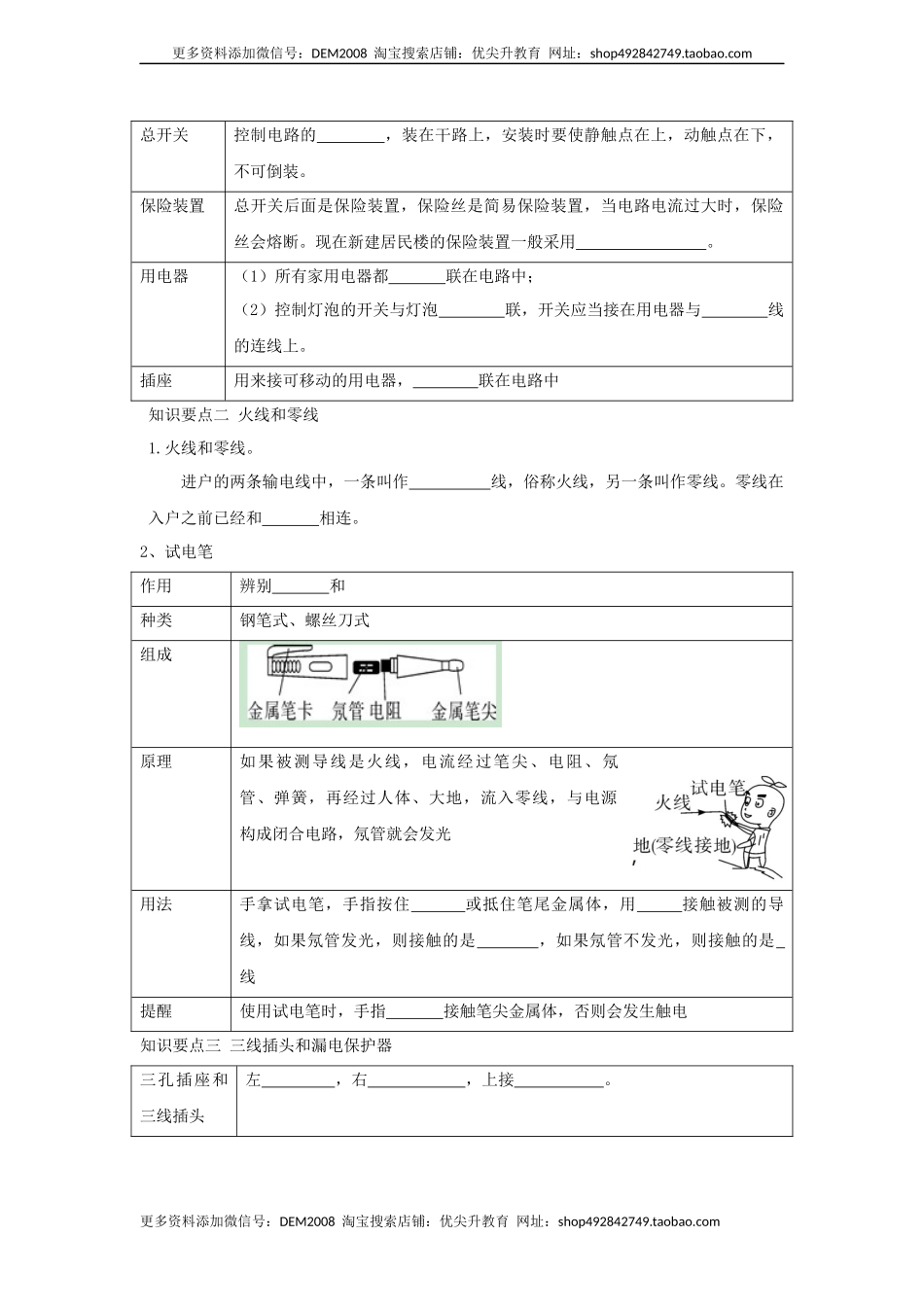

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十九章 生活用电 19.1 家庭电路 一、学习目标 一、知识与技能 1.了解家庭电路的组成部分及其作用。 2.知道试电笔的构造，了解试电笔判定火线和零线的方法。 3.知道插座、家用电器接地的作用，了解三线插头和漏电保护器与安全用电的关系。 二、过程与方法 1.在讨论和观察家庭电路组成的过程中,归纳概括家庭电路的主要组成部分。 2.通过讨论和交流,掌握试电笔的使用方法。 三、情感、态度与价值观 通过对家庭电路各组成部分的学习活动,初步培养学生的安全用电常识。 教学重点 家庭电路的组成及各部分的作用。 教学难点 试电笔的使用及家用电器金属外壳接地。 二、学习过程 知识点梳理 知识点一 家庭电路的组成 2.组成。 组件 作用及组装 进户线 作用及组装 两条线，即 和 ，它们之间的电压为 ，零线和大地间的电压为 。 电能表 测量用户消耗电能的多少，输电线进户后首先接到 表上。 总开关 控制电路的 ，装在干路上，安装时要使静触点在上，动触点在下，不可倒装。 保险装置 总开关后面是保险装置，保险丝是简易保险装置，当电路电流过大时，保险丝会熔断。现在新建居民楼的保险装置一般采用 。 用电器 （1）所有家用电器都 联在电路中； （2）控制灯泡的开关与灯泡 联，开关应当接在用电器与 线的连线上。 插座 用来接可移动的用电器， 联在电路中 知识要点二 火线和零线 1.火线和零线。 进户的两条输电线中，一条叫作 线，俗称火线，另一条叫作零线。零线在入户之前已经和 相连。 2、试电笔 作用 辨别 和 种类 钢笔式、螺丝刀式 组成 原理 如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地，流入零线，与电源构成闭合电路，氖管就会发光 用法 手拿试电笔，手指按住 或抵住笔尾金属体，用 接触被测的导线，如果氖管发光，则接触的是 ，如果氖管不发光，则接触的是 线 提醒 使用试电笔时，手指 接触笔尖金属体，否则会发生触电 知识要点三 三线插头和漏电保护器 三孔插座和三线插头 左 ，右 ，上接 。 漏电保护器 在有电流直接流入大地时，能迅速 电路，对人身起保护作用 二）、例题 练习 例1 组成顺序正确的家庭照明电路布线应是（ ） A： 进户线 电能表 闸刀开关 熔断器 插座 电灯与开关 B： 进户线 闸刀开关 电能表 熔断器 插座 电灯与开关 C： 进户线 熔断器 闸刀开关 电能表 插座 电灯与开关 D： 进户线 熔断器 电能表 闸刀开关 插座 电灯与开关 练1.1 家庭电路中，电能表、总开关、保险盒按照进户的连接顺序正确的是（ ） A： 电能表﹣﹣保险盒﹣﹣总开关 B： 总开关﹣﹣电能表﹣﹣保险盒 C： 电能表﹣﹣总开关﹣﹣保险盒 D： 保险盒﹣﹣总开关﹣﹣电能表 例2 如图是一种试电笔的构造图，则下列说法中正确的是（ ） A： 使用试电笔时手应接触笔尖金属体 B： 使用试电笔时手不能接触笔尾金属笔卡 C： 试电笔中的电阻可以用铁丝代替 D： 当氖管发光时有微弱电流通过人体 练2.1 家庭电路中可以用试电笔判别零线和火线。在一次实验中，老师手指按住笔尾金属体，当试电笔的笔尖接触火线时，由于火线和大地之间有 V的电压，所以有电流通过笔尖金属探头、 、氖管、弹簧、笔尾金属体和人体流入大地，此时氖管 （选填“发光”或“不发光”）。 练2.2 如图所示，甲、乙、丙、丁是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是（ ） A： 甲和乙 B： 乙和丙 C： 乙和丁 D： 甲和丁 练2.3 测电笔是电工师傅的重要工具。如图中测电笔使用正确且在使用中氖管会发光的是（ ） A： A B： B C： C D： D 例3 如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（ ） A： 三脚插头的三个脚一样长 B： 插孔E是用来接零线的 C： 插孔L是用来接零线的 D： 标有“E”的插脚能保证插入插座时，确保用电器外壳先接地 练3.1 电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。若在你家中这个孔没有接地，将会发生的现象是（ ） A： 插座因耗电增加而烧毁 B： 人接触家用电器外壳时有可能发生触电事故 C： 家用电器不能正常工作 D： 该孔接地是为了更好地让家用电器散热 练3.2 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ） A： 开关和电灯是并联的 B： 电灯、电视和台灯是并联的 C： 各个小彩灯之间是并联的 D： 插座中的火线和零线是连通的 练3.3 某家庭电路的部分情况如图所示，下列说法正确的是（ ） A： 图中的两根进户线分别为火线和地线 B： 零线在入户之前已经和大地相连 C： 该电能表的标定电流为20A D： 当电路中发生漏电时空气开关会起到保护作用 练3.4 如图是家庭电路的一部分，则（ ） A： 元件“1”是电能表、“2”是保险丝、“3”是闸刀开关 B： 元件“1”、“2”、“3”正确连接顺序为“2”、“1”、“3” C： 图中接错的元件是“4”、“5”、“6” D： 图中电路元件连接完全正确 例4 请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡，三孔插座直接接入电路。 练4.1 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。 练4.2 请把如图所示的电路元件接入照明电路中，且符合安全用电原则。 练4.3 小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
