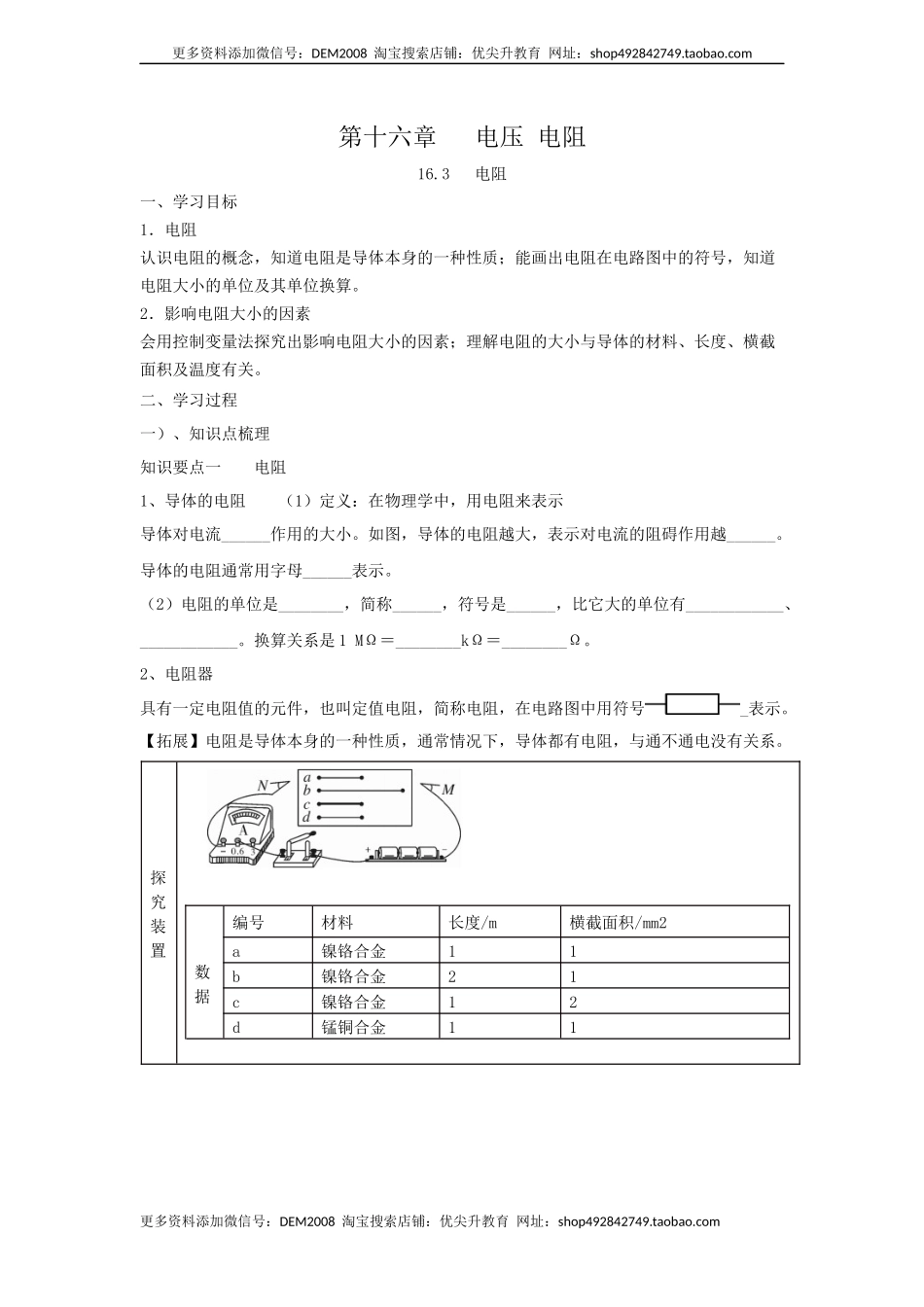

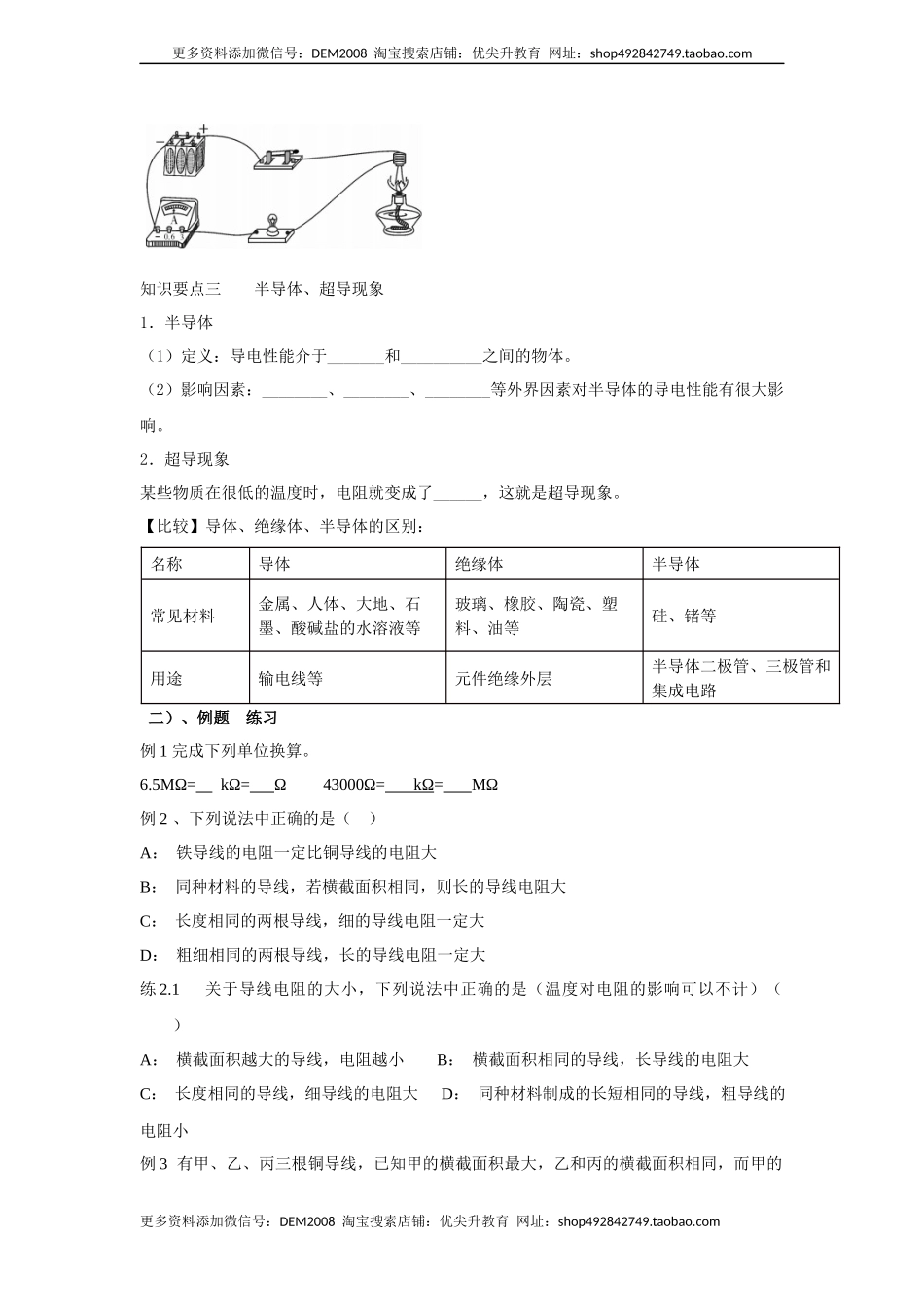

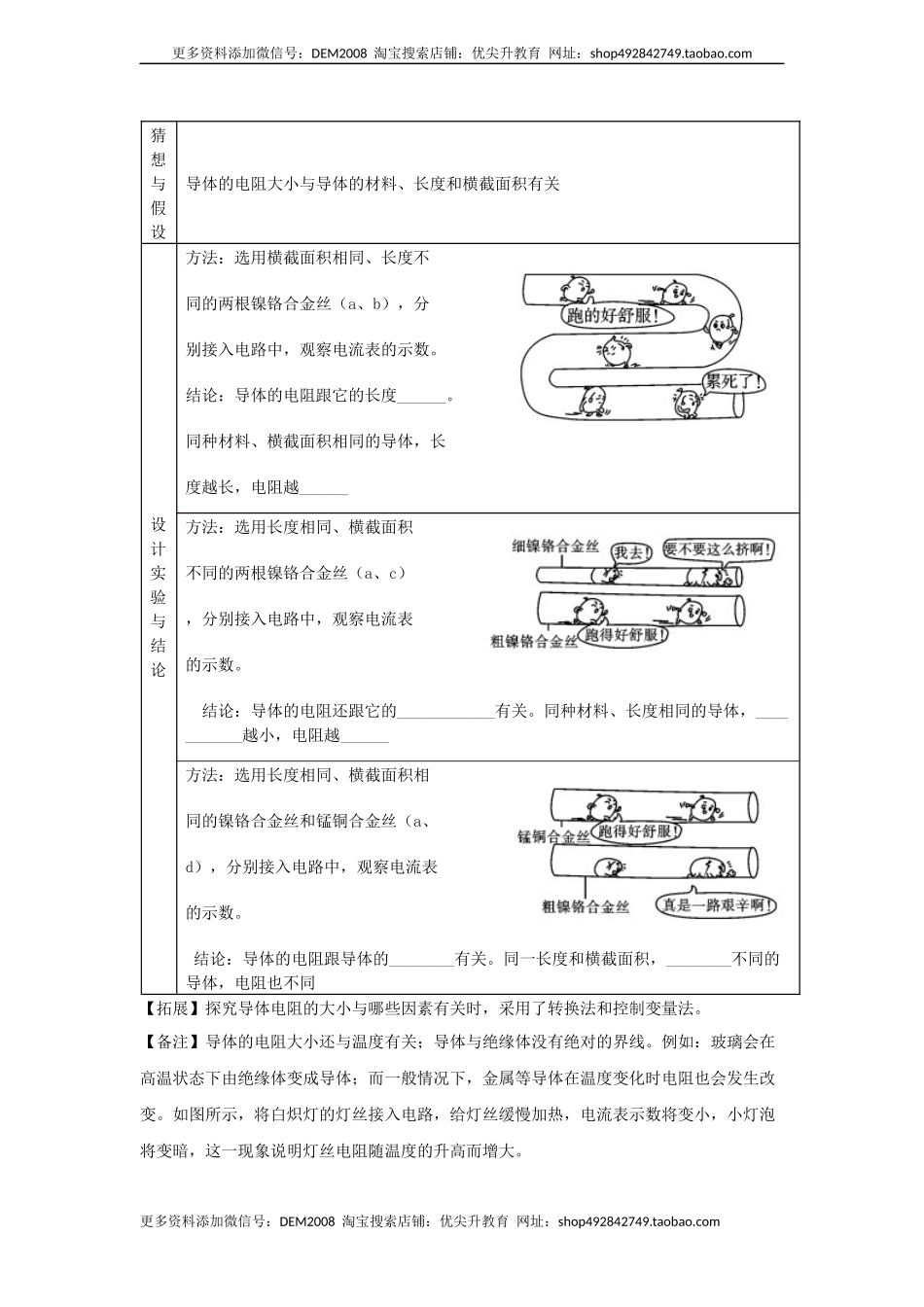

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十六章 电压 电阻 16.3 电阻 一、学习目标 1．电阻 认识电阻的概念，知道电阻是导体本身的一种性质；能画出电阻在电路图中的符号，知道电阻大小的单位及其单位换算。 2．影响电阻大小的因素 会用控制变量法探究出影响电阻大小的因素；理解电阻的大小与导体的材料、长度、横截面积及温度有关。 二、学习过程 一）、知识点梳理 知识要点一 电阻 1、导体的电阻 （1）定义：在物理学中，用电阻来表示 导体对电流______作用的大小。如图，导体的电阻越大，表示对电流的阻碍作用越______。导体的电阻通常用字母______表示。 （2）电阻的单位是________，简称______，符号是______，比它大的单位有____________、____________。换算关系是1 MΩ＝________kΩ＝________Ω。 2、电阻器 具有一定电阻值的元件，也叫定值电阻，简称电阻，在电路图中用符号_表示。 【拓展】电阻是导体本身的一种性质，通常情况下，导体都有电阻，与通不通电没有关系。 探究装置   数据 编号 材料 长度/m 横截面积/mm2 a 镍铬合金 1 1 b 镍铬合金 2 1 c 镍铬合金 1 2 d 锰铜合金 1 1 猜想与假设 导体的电阻大小与导体的材料、长度和横截面积有关 设计实验与结论 方法：选用横截面积相同、长度不 同的两根镍铬合金丝（a、b），分 别接入电路中，观察电流表的示数。 结论：导体的电阻跟它的长度______。 同种材料、横截面积相同的导体，长 度越长，电阻越______ 方法：选用长度相同、横截面积 不同的两根镍铬合金丝（a、c） ，分别接入电路中，观察电流表 的示数。 结论：导体的电阻还跟它的____________有关。同种材料、长度相同的导体，___________越小，电阻越______　 方法：选用长度相同、横截面积相 同的镍铬合金丝和锰铜合金丝（a、 d），分别接入电路中，观察电流表 的示数。 结论：导体的电阻跟导体的________有关。同一长度和横截面积，________不同的导体，电阻也不同 【拓展】探究导体电阻的大小与哪些因素有关时，采用了转换法和控制变量法。 【备注】导体的电阻大小还与温度有关；导体与绝缘体没有绝对的界线。例如：玻璃会在高温状态下由绝缘体变成导体；而一般情况下，金属等导体在温度变化时电阻也会发生改变。如图所示，将白炽灯的灯丝接入电路，给灯丝缓慢加热，电流表示数将变小，小灯泡将变暗，这一现象说明灯丝电阻随温度的升高而增大。 知识要点三 半导体、超导现象 1．半导体 （1）定义：导电性能介于_______和__________之间的物体。 （2）影响因素：________、________、________等外界因素对半导体的导电性能有很大影响。 2．超导现象 某些物质在很低的温度时，电阻就变成了______，这就是超导现象。 【比较】导体、绝缘体、半导体的区别： 名称 导体 绝缘体 半导体 常见材料 金属、人体、大地、石墨、酸碱盐的水溶液等 玻璃、橡胶、陶瓷、塑料、油等 硅、锗等 用途 输电线等 元件绝缘外层 半导体二极管、三极管和集成电路 二）、例题 练习 例1 完成下列单位换算。 6.5MΩ= kΩ= Ω 43000Ω= kΩ= MΩ 例2 、下列说法中正确的是（ ） A： 铁导线的电阻一定比铜导线的电阻大 B： 同种材料的导线，若横截面积相同，则长的导线电阻大 C： 长度相同的两根导线，细的导线电阻一定大 D： 粗细相同的两根导线，长的导线电阻一定大 练2.1 关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计）（ ） A： 横截面积越大的导线，电阻越小 B： 横截面积相同的导线，长导线的电阻大 C： 长度相同的导线，细导线的电阻大 D： 同种材料制成的长短相同的导线，粗导线的电阻小 例3 有甲、乙、丙三根铜导线，已知甲的横截面积最大，乙和丙的横截面积相同，而甲的长度和乙的长度相同，都小于丙的长度。则R甲 R乙 R丙。（填“>”“<”或“=”） 练3.1 有一段导体电阻为8Ω。如果把它截去一半，则阻值为 Ω；如果把它对折重叠，则阻值为 Ω。 练3.2 为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。引起这种电线不符合规格的主要原因是（ ） A： 电线的长度引起电阻偏大 B： 电线的横截面积引起电阻偏大 C： 电线的材料引起电阻偏大 D： 电线的温度引起电阻偏大 例4 小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ） A： 小灯泡越亮，表示接入的合金丝电阻越大 B： 利用此装置只能探究导体电阻大小和横截面积的关系 C： 利用此装置能探究导体电阻大小和横截面积、长度的关系 D： 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表 例5 如图所示的四个实验中，能模拟滑动变阻器原理的是（ ） A：B：C：D： 例6 下列关于电阻的说法正确的是（ ） A： 导体中没有电流通过时，导体中就没有电阻 B： 导体的电阻是导体本身的一种性质，与电压、电流无关 C： 电阻是导体对电流的阻碍作用，因此电流流过导体时会逐渐变小 D： 导体有电阻，绝缘体没有电阻 练6.1 下列关于导体电阻的大小，说法正确的是（ ） A： 当导体两端电压和通过导体的电流为零时，导体的电阻为零 B： 当导体被均匀拉长至原来的二倍时，它的电阻变小 C： 电阻是导体本身的一种性质，不论温度如何变化，它的电阻都不可能变化 D： 电阻是导体本身的一种性质，与加在导体两端的电压和通过导体的电流无关 练6.2 在相同温度下，关于导体的电阻，下列说法正确的是（　　） A．铜线的电阻一定比铝线的小 B．长度相同粗细也相同的铜线和铝线电阻相等 C．长度相同的两根铜线，粗的那根电阻较大 D．粗细相同的两根铜线，长的那根电阻较大 练6.3关于导体电阻，下列说法正确的是（　　） A．铜导线电阻比铁导线电阻小 B．导体两端的电压为零时，导体的电阻为零 C．只增加导体的横截面积，导体的电阻增大 D．导体的电阻越小，表示导体对电流的阻碍作用越小 例7 在做“决定电阻大小的因素”实验时，需要在电压相同的条件下，比较通过不同导线的电流，发现决定电阻大小的因素，下表是几种实验用导线的参数： 导线代号 A B C D E F G 长度/m 1.0 0.5 1.5 1.0 1.2 1.5 0.5 横截面积/mm2 3.2 0.8 1.2 0.8 1.2 1.2 1.2 材料 锰铜 钨 镍铬 锰铜 钨 锰铜 镍铬 （1）、为了研究电阻与导体材料是否有关，应在上表中选用导线C和 。 （2）、为了研究电阻与导体长度是否有关，应在上表中选用导线C和 。 （3）、为了研究电阻与导体横截面积是否有关，应在上表中选用导线A和 。 （4）、上述研究方法物理学里叫做 法。 练7.1 由同种材料制成的三根电阻丝，已知它们的长度关系为L1=L2<L3，横截面积的关系为S1>S2=S3，关于它们的电阻，正确的是（ ） A： R1<R2=R3 B： R1>R2=R3 C： R1<R2<R3 D： R1=R2>R3 练7.2 在研究“导体电阻的大小与哪些因素有关”时，小明将如图所示的三根镍铬合金线（ab与ef长度相同，ab 与cd横截面积相同）分别接入电路中，则小明利用该实验装置不能探究的是（ ） A： 导体电阻与长度的关系 B： 导体电阻与材料的关系 C： 导体电阻与横截面积的关系 D： 导体电阻与长度、横截面积的关系 例8 LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（　　） A．钨丝 B．陶瓷 C．半导体 D．超导体 练8.1 一款5G手机的折叠屏由柔性发光二极管制成,其中制成发光一极管的材料是（　　） A.导体 B.半导体 C.超导体 D.绝缘体 练8.2 下列说法中正确的是（　　） A．干电池、蓄电池、电风扇等都是电源 B．导电的物体叫做导体，不导电的物体叫做绝缘体 C．直接用导线将电源的正、负极连接起来，这种情况叫做短路 D．试电笔只要接触火线，氖管就会发光 练8.3通常情况下，下列物质属于导体的是（　　） A．橡胶 B．玻璃 C．塑料 D．金属 练8.4 现代生产生活中需要各种各样的材料，下列说法正确的是（　　） A．超导体是一种电阻超级大的材料 B．橡胶、铝、塑料都是很好的绝缘材料 C．用半导体材料可以制成性能优良的输电导线 D．有些半导体材料对光比较敏感，可以用来制造光敏电阻 练8.5 通常情况下，下列物品属于导体的是（　　） A．橡胶棒 B．玻璃棒 C．陶瓷筷子 D．湿木棒 练8.6 电池作为一种可移动电源，生活中应用十分广泛。常见的电池有干电池、锂电池、太阳能电池等。目前，硅是制作太阳能电池的主要材料之一，硅是一种（　　） A．导体 B．绝缘体 C．半导体 D．超导体 练8.7 华为Mate20系列智能手机所搭载的国产7纳米制造工艺麒麟980芯片，“在指甲盖大小的尺寸上塞进69亿个晶体管”，实现了性能与能效提升的新突破。计算机芯片、智能手机芯片等体积的微型化及性能的代际提升，都得益于一种新型材料的研发。这种新型材料是（　　） A．超导材料 B．磁性材料 C．纳米材料 D．半导体材料 练8.8 石墨烯被称为“黑金”、“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。如图所示，利用石墨烯制成的只有一个碳原子厚度，约为0.335nm的二维碳膜，是目前最薄、强度最大、导电导热性能最强的一种新型纳米材料。该二维碳膜的厚度为 m，按照导电性能划分，它属于 （选填“导体”或“绝缘体”）。 练8.9 人们将信息、能源和材料并列为现代文明的三大支柱，材料是能源和信息的基础。例如锗、硅这类材料在电子产品中有极其重要的应用，锗、硅的导电性能介于导体和绝缘体之间，这种材料常常称作 (选填“半导体”或“超导体”)，利用这种材料可以制作成二极管，二极管具有 导电性。 例9 常温下，小明拿来一根电阻丝，上面标有“5 Ω”字样，回答下列问题： (1)若这根电阻丝接在3 V的电压下，它的电阻是__________；接在5 V的电压下，它的电阻是__________　；不通电，它的电阻是__________。 (2)小明找来工人师傅将这根电阻丝均匀拉长，它的电阻__________。 (3)小明将这根电阻丝对折后，再接入电路中，其电阻__________。 (4)若将这根电阻丝剪断一半，它的电阻__________。 (5)若小红找到的是同样材料的电阻丝，长度一样，只是横截面积比小明的大，小红的电阻丝的电阻较__________。 例10 在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想： ①导体的电阻与导体的长度有关。 ②导体的电阻与导体的横截面积有关。 ③导体的电阻与导体的材料有关。 实验室提供了4根电阻丝，规格、材料如下表： 编号 材料 长度/m 横截面积/mm2 A 镍铬合金 0.5 0.5 B 镍铬合金 1.0 0.5 C 镍铬合金 0.5 1.0 D 锰铜合金 0.5 0.5 (1)为了验证上述猜想①，应该选用编号为_______的两根电阻丝进行实验；如果选用编号为A，C的两根电阻丝进行实验，是为了验证猜想________ (填序号)；如果选用编号为A，C的两根电阻丝进行实验，是为了验证猜想__________(填序号)。分别将A和D两根电阻丝接入电路中M，N两点间时，电流表示数不相同，由此，初步得到的结论是：________________ ______________________________________________________。 (2)有同学认为，可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况，老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化__________(选填“明显”或“不明显”)。 (3)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就__________了输电线的电阻，从而可以__________输电线上的电能损失。(均选填“增大”或“减小”) 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
