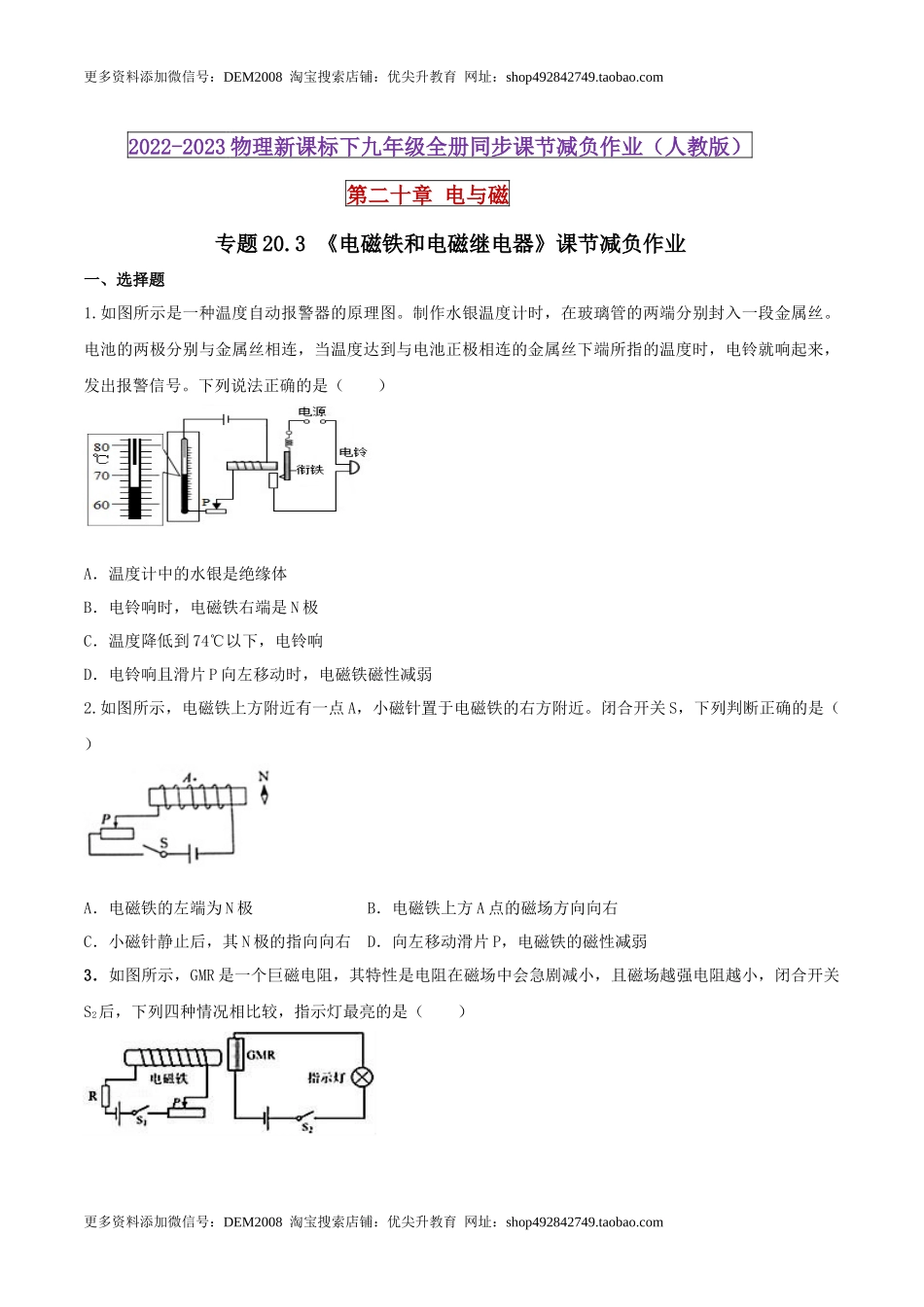

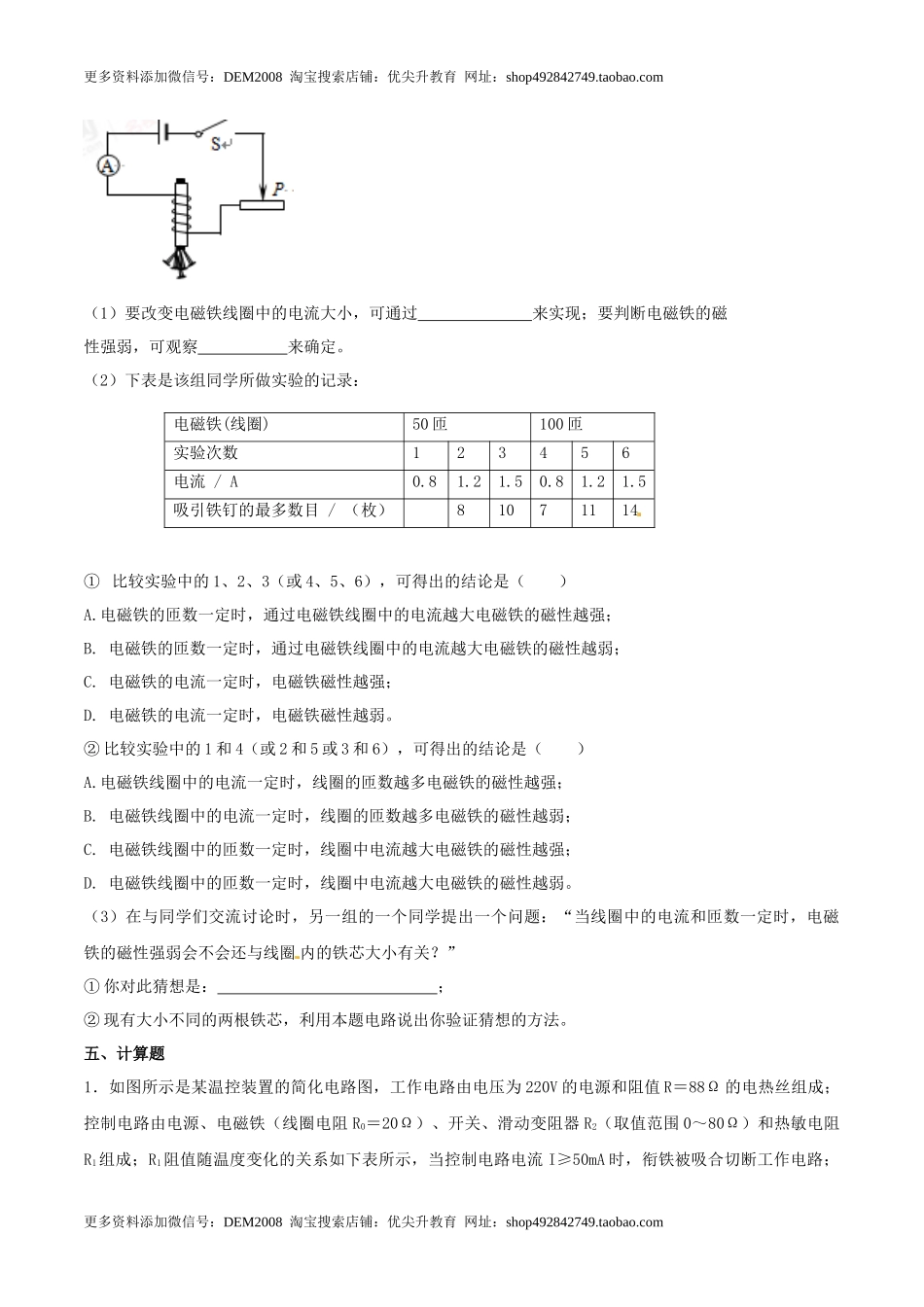

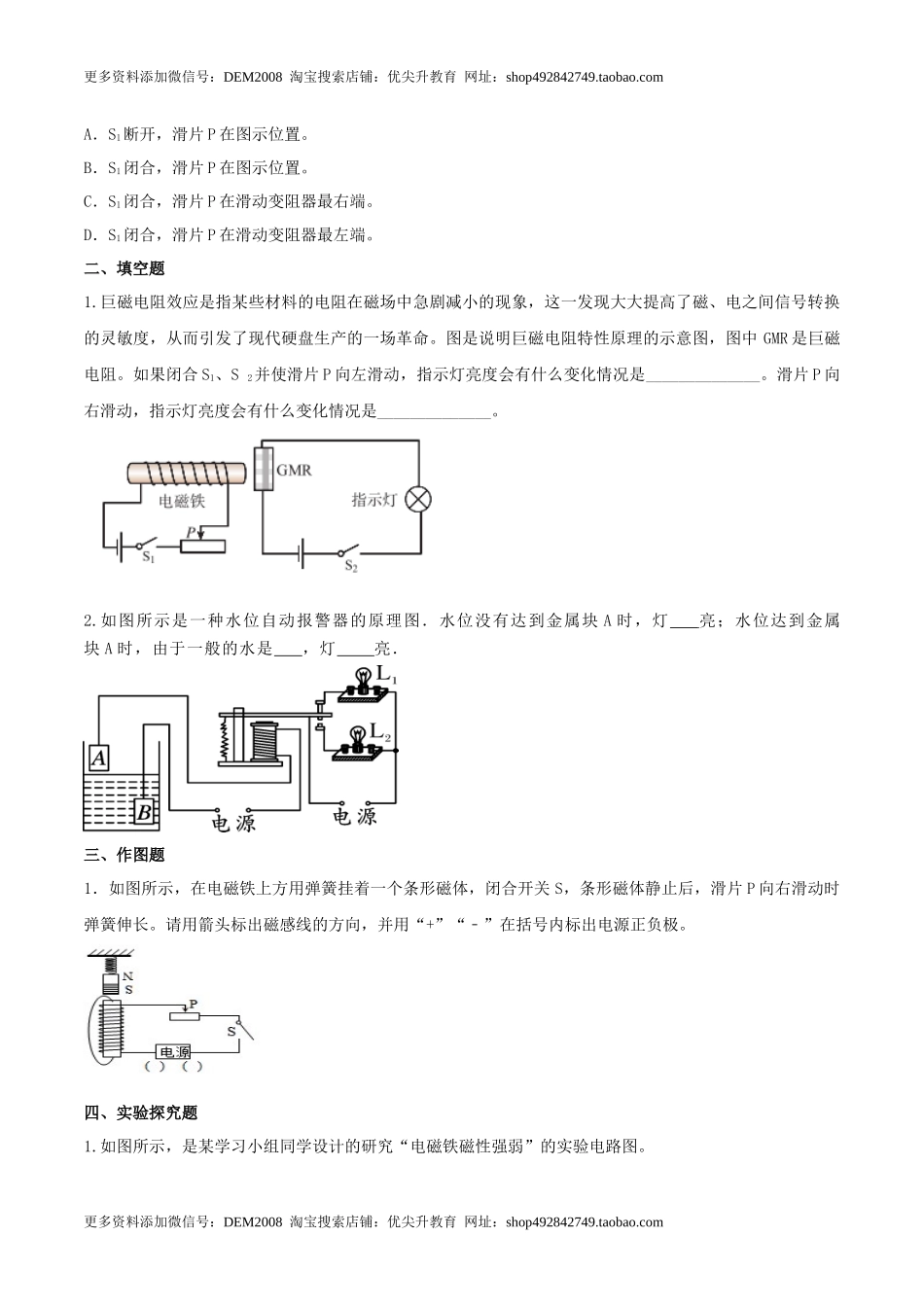

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第二十章 电与磁 专题20.3 《电磁铁和电磁继电器》课节减负作业 一、选择题 1.如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是（　　） A．温度计中的水银是绝缘体 B．电铃响时，电磁铁右端是N极 C．温度降低到74℃以下，电铃响 D．电铃响且滑片P向左移动时，电磁铁磁性减弱 2.如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。闭合开关S，下列判断正确的是（　　） A．电磁铁的左端为N极 B．电磁铁上方A点的磁场方向向右 C．小磁针静止后，其N极的指向向右 D．向左移动滑片P，电磁铁的磁性减弱 3．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（　　） A．S1断开，滑片P在图示位置。 B．S1闭合，滑片P在图示位置。 C．S1闭合，滑片P在滑动变阻器最右端。 D．S1闭合，滑片P在滑动变阻器最左端。 二、填空题 1.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。图是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S1、S 2并使滑片P向左滑动，指示灯亮度会有什么变化情况是______________。滑片P向右滑动，指示灯亮度会有什么变化情况是______________。 2.如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯 亮；水位达到金属块A时，由于一般的水是 ，灯 亮． 三、作图题 1．如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长。请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极。 四、实验探究题 1.如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。 （1）要改变电磁铁线圈中的电流大小，可通过 来实现；要判断电磁铁的磁 性强弱，可观察 来确定。 （2）下表是该组同学所做实验的记录： 电磁铁(线圈) 50匝 100匝 实验次数 1 2 3 4 5 6 电流 / A 0.8 1.2 1.5 0.8 1.2 1.5 吸引铁钉的最多数目 / （枚） 8 10 7 11 14 ① 比较实验中的1、2、3（或4、5、6），可得出的结论是（ ） A.电磁铁的匝数一定时，通过电磁铁线圈中的电流越大电磁铁的磁性越强； B. 电磁铁的匝数一定时，通过电磁铁线圈中的电流越大电磁铁的磁性越弱； C. 电磁铁的电流一定时，电磁铁磁性越强； D. 电磁铁的电流一定时，电磁铁磁性越弱。 ②比较实验中的1和4（或2和5或3和6），可得出的结论是（ ） A.电磁铁线圈中的电流一定时，线圈的匝数越多电磁铁的磁性越强； B. 电磁铁线圈中的电流一定时，线圈的匝数越多电磁铁的磁性越弱； C. 电磁铁线圈中的匝数一定时，线圈中电流越大电磁铁的磁性越强； D. 电磁铁线圈中的匝数一定时，线圈中电流越大电磁铁的磁性越弱。 （3）在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？” ①你对此猜想是： ； ②现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法。 五、计算题 1．如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。 温度/℃ 90 80 66 60 50 46 40 36 35 34 R1/Ω 10 20 40 50 70 80 100 120 130 150 （1）工作电路正常工作时，R在1min内产生的热量是多少？ （2）当温度为60℃，滑动变阻器R2＝50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？ （3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？ （4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。 六、简答题 1. 图是一种水位自动报警器的原理图。水位没有到达金属块 A时，绿灯亮；水位到达金属块 A时，红灯亮。请说明它的工作原理。注意：虽然纯净的水是不导电的，但一般的水都能导电。 2．如图所示，是一种安全门锁的工作原理示意图．保安室里的工作人员通过开关即可控制安全门锁的开、闭．请你根据示意图，分析安全门锁的工作原理． 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
