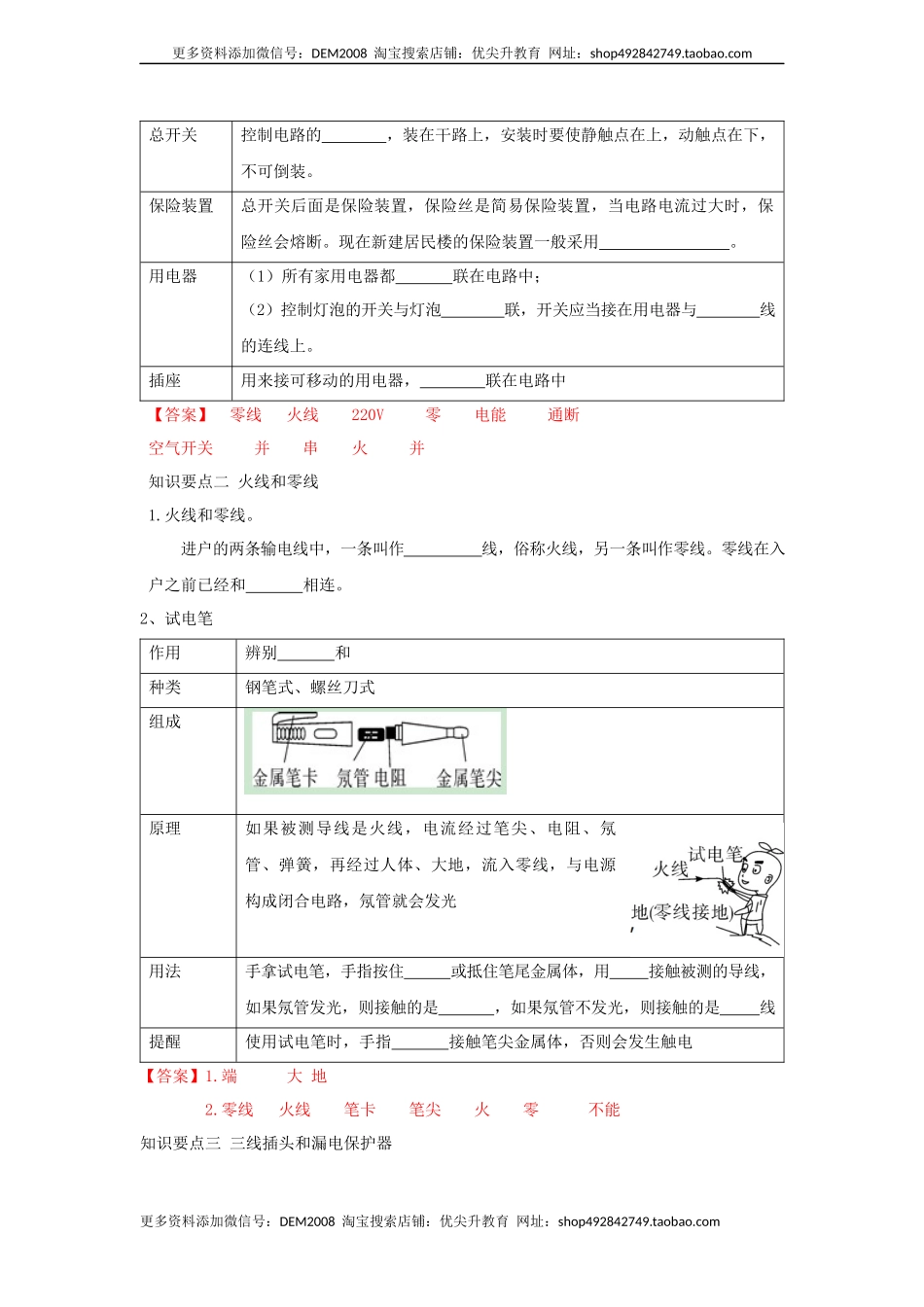

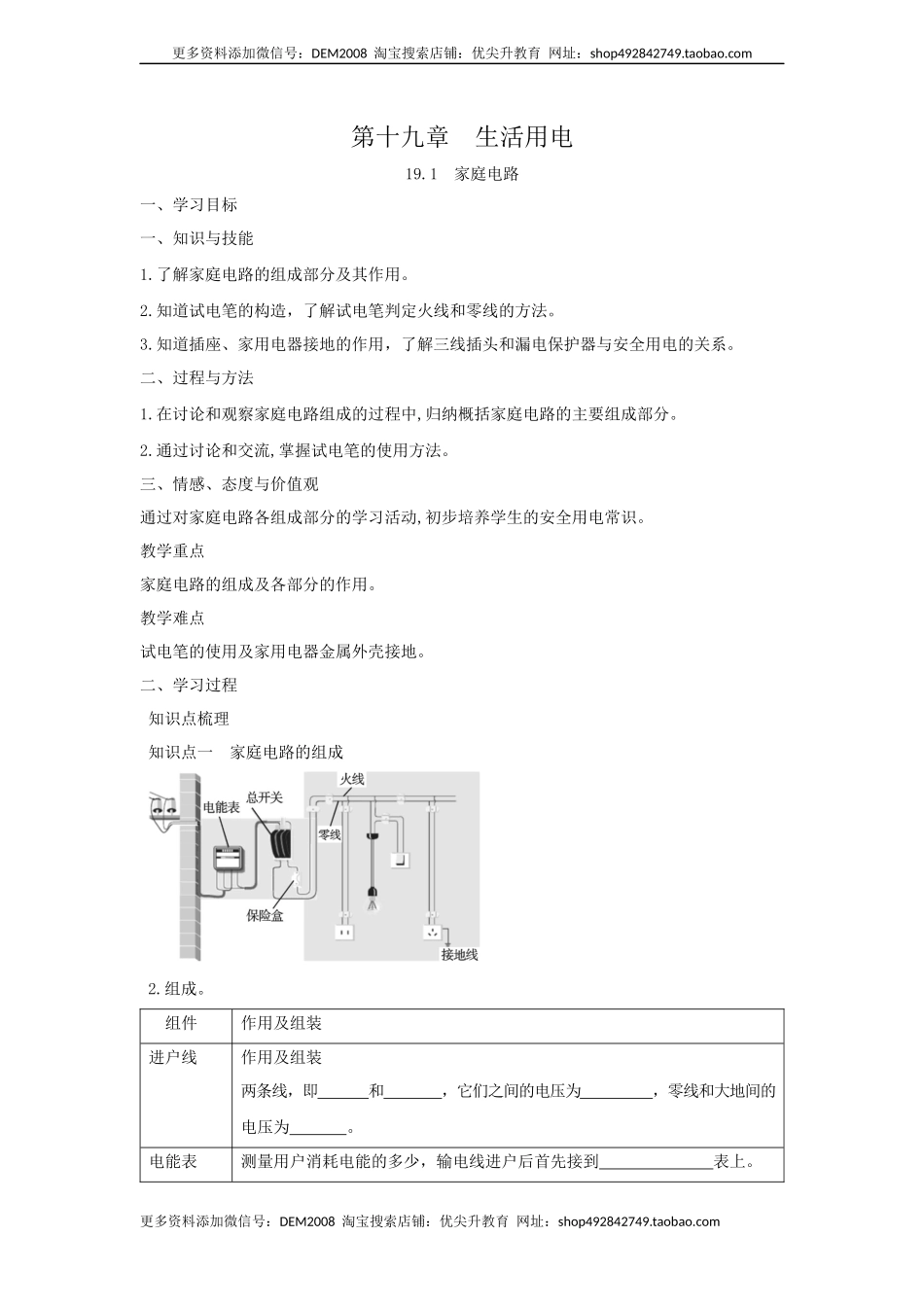

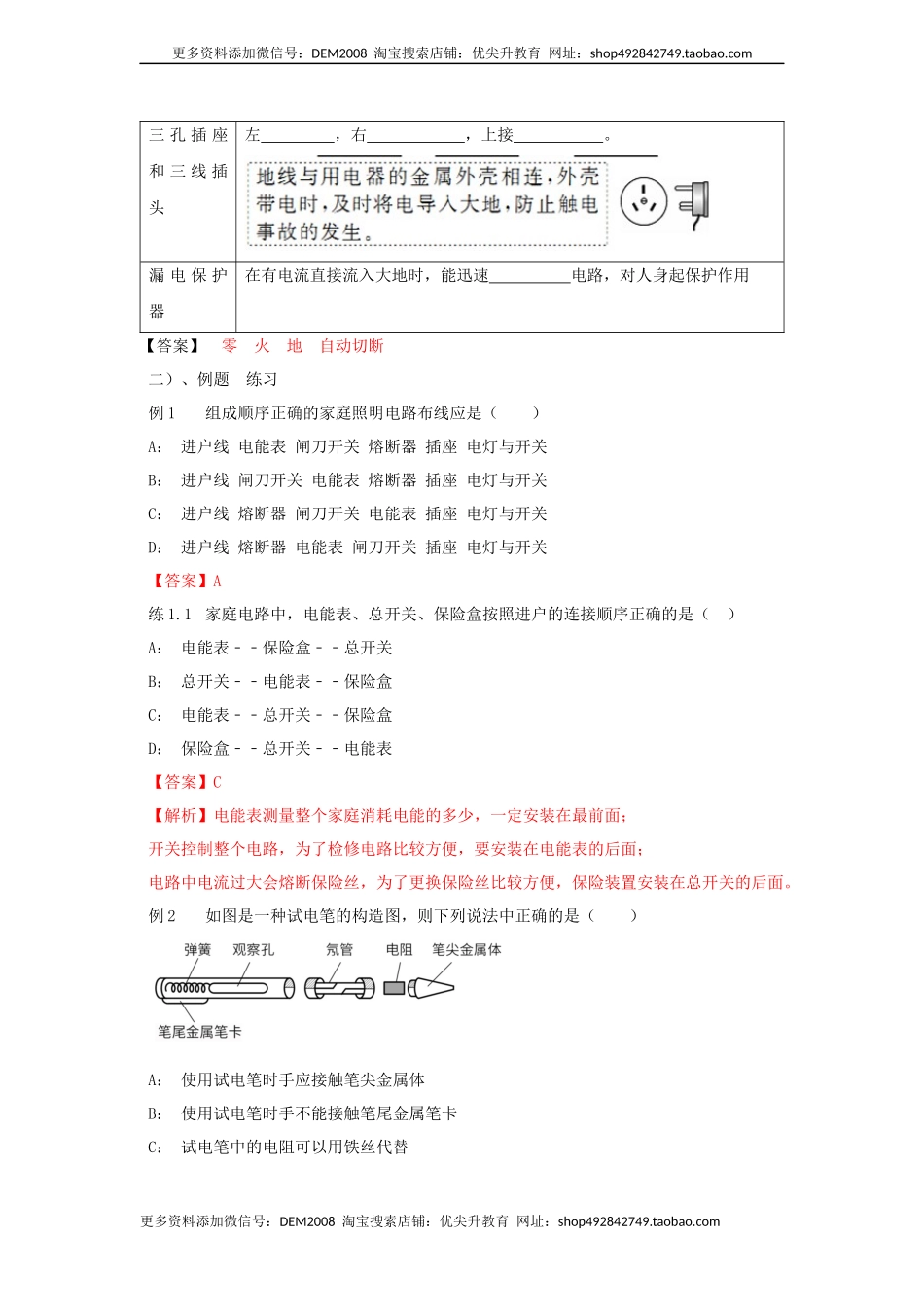

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十九章 生活用电 19.1 家庭电路 一、学习目标 一、知识与技能 1.了解家庭电路的组成部分及其作用。 2.知道试电笔的构造，了解试电笔判定火线和零线的方法。 3.知道插座、家用电器接地的作用，了解三线插头和漏电保护器与安全用电的关系。 二、过程与方法 1.在讨论和观察家庭电路组成的过程中,归纳概括家庭电路的主要组成部分。 2.通过讨论和交流,掌握试电笔的使用方法。 三、情感、态度与价值观 通过对家庭电路各组成部分的学习活动,初步培养学生的安全用电常识。 教学重点 家庭电路的组成及各部分的作用。 教学难点 试电笔的使用及家用电器金属外壳接地。 二、学习过程 知识点梳理 知识点一 家庭电路的组成 2.组成。 组件 作用及组装 进户线 作用及组装 两条线，即 和 ，它们之间的电压为 ，零线和大地间的电压为 。 电能表 测量用户消耗电能的多少，输电线进户后首先接到 表上。 总开关 控制电路的 ，装在干路上，安装时要使静触点在上，动触点在下，不可倒装。 保险装置 总开关后面是保险装置，保险丝是简易保险装置，当电路电流过大时，保险丝会熔断。现在新建居民楼的保险装置一般采用 。 用电器 （1）所有家用电器都 联在电路中； （2）控制灯泡的开关与灯泡 联，开关应当接在用电器与 线的连线上。 插座 用来接可移动的用电器， 联在电路中 【答案】 零线 火线 220V 零 电能 通断 空气开关 并 串 火 并 知识要点二 火线和零线 1.火线和零线。 进户的两条输电线中，一条叫作 线，俗称火线，另一条叫作零线。零线在入户之前已经和 相连。 2、试电笔 作用 辨别 和 种类 钢笔式、螺丝刀式 组成 原理 如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地，流入零线，与电源构成闭合电路，氖管就会发光 用法 手拿试电笔，手指按住 或抵住笔尾金属体，用 接触被测的导线，如果氖管发光，则接触的是 ，如果氖管不发光，则接触的是 线 提醒 使用试电笔时，手指 接触笔尖金属体，否则会发生触电 【答案】1.端 大 地 2.零线 火线 笔卡 笔尖 火 零 不能 知识要点三 三线插头和漏电保护器 三孔插座和三线插头 左 ，右 ，上接 。 漏电保护器 在有电流直接流入大地时，能迅速 电路，对人身起保护作用 【答案】 零　火　地　自动切断 二）、例题 练习 例1 组成顺序正确的家庭照明电路布线应是（ ） A： 进户线 电能表 闸刀开关 熔断器 插座 电灯与开关 B： 进户线 闸刀开关 电能表 熔断器 插座 电灯与开关 C： 进户线 熔断器 闸刀开关 电能表 插座 电灯与开关 D： 进户线 熔断器 电能表 闸刀开关 插座 电灯与开关 【答案】A 练1.1 家庭电路中，电能表、总开关、保险盒按照进户的连接顺序正确的是（ ） A： 电能表﹣﹣保险盒﹣﹣总开关 B： 总开关﹣﹣电能表﹣﹣保险盒 C： 电能表﹣﹣总开关﹣﹣保险盒 D： 保险盒﹣﹣总开关﹣﹣电能表 【答案】C 【解析】电能表测量整个家庭消耗电能的多少，一定安装在最前面； 开关控制整个电路，为了检修电路比较方便，要安装在电能表的后面； 电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。 例2 如图是一种试电笔的构造图，则下列说法中正确的是（ ） A： 使用试电笔时手应接触笔尖金属体 B： 使用试电笔时手不能接触笔尾金属笔卡 C： 试电笔中的电阻可以用铁丝代替 D： 当氖管发光时有微弱电流通过人体 【答案】D 【解析】AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误； CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确。 练2.1 家庭电路中可以用试电笔判别零线和火线。在一次实验中，老师手指按住笔尾金属体，当试电笔的笔尖接触火线时，由于火线和大地之间有 V的电压，所以有电流通过笔尖金属探头、 、氖管、弹簧、笔尾金属体和人体流入大地，此时氖管 （选填“发光”或“不发光”）。 【答案】220 电阻丝 发光 【解析】家庭电路的电压是220V，所以火线和大地之间的电压是220V。 当用试电笔测电压时，手与笔尾的金属体接触，笔尖金属体接触火线，电流通过笔尖金属探头、电阻丝、氖管、弹簧、笔尾金属体和人体流入大地，氖管发光，说明测电笔中的氖管与人体构成了通路。 练2.2 如图所示，甲、乙、丙、丁是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是（ ） A： 甲和乙 B： 乙和丙 C： 乙和丁 D： 甲和丁 【答案】C 【解析】使用试电笔辨别火线与零线时，手一定要接触笔尾金属体或金属笔卡，不能接触笔尖的金属体，故甲、丙错误，乙、丁正确。 练2.3 测电笔是电工师傅的重要工具。如图中测电笔使用正确且在使用中氖管会发光的是（ ） A： A B： B C： C D： D 【答案】A 【解析】A、笔尖接触要检测的导线，手接触笔尾金属体，笔尖接触是火线，故氖管发光。故A正确； B、手接触笔尖金属体，当测电笔接触火线时，人间接接触火线，会发生触电事故。故B错误； C、手心接触笔尾金属体，当测电笔笔尖接触火线时，氖管发光，因为测电笔笔尖接触的是零线， 所以氖管不发光。故使用正确但不发光，故C错误； D、手心接触笔尾金属体，当测电笔笔尖接触火线时，氖管发光，因为测电笔笔尖接触的是地线， 所以氖管不发光。故使用正确但不发光，故D错误。 例3 如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（ ） A： 三脚插头的三个脚一样长 B： 插孔E是用来接零线的 C： 插孔L是用来接零线的 D： 标有“E”的插脚能保证插入插座时，确保用电器外壳先接地 【答案】D 【解析】A、三脚插头最上面的那个插脚是由于接地的，所以比其他的两个要长，即便于及早接地，使用时 更为安全，故A错误； BC、据其使用可知，E是接地线的，L是接火线的，N是接零线的，故BC错误； D、据A可知，标有“E”的插脚能保证插入插座时，确保用电器外壳先接地，故D正确。 练3.1 电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。若在你家中这个孔没有接地，将会发生的现象是（ ） A： 插座因耗电增加而烧毁 B： 人接触家用电器外壳时有可能发生触电事故 C： 家用电器不能正常工作 D： 该孔接地是为了更好地让家用电器散热 【答案】B 【解析】洗衣机、空调、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也能通过地线流入大地，而防止了触电事故的发生。 练3.2 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ） A： 开关和电灯是并联的 B： 电灯、电视和台灯是并联的 C： 各个小彩灯之间是并联的 D： 插座中的火线和零线是连通的 【答案】B 【解析】A、开关控制灯泡时，开关与灯泡串联连接，故A错误； B、家庭电路中各用电器并联连接，因此电灯、电视和台灯是并联的，故B正确； C、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接，故C错误； D、如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误。 练3.3 某家庭电路的部分情况如图所示，下列说法正确的是（ ） A： 图中的两根进户线分别为火线和地线 B： 零线在入户之前已经和大地相连 C： 该电能表的标定电流为20A D： 当电路中发生漏电时空气开关会起到保护作用 【答案】B 【解析】A、进户线分为火线和零线，故A错误； B、零线在入户之前已经和大地相连，故B正确； C、电能表的标定电流为10A，额定最大电流为20A，故C错误； D、如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流， 对人身起到保护作用，但此时空气开关不起作用，故D错误。 练3.4 如图是家庭电路的一部分，则（ ） A： 元件“1”是电能表、“2”是保险丝、“3”是闸刀开关 B： 元件“1”、“2”、“3”正确连接顺序为“2”、“1”、“3” C： 图中接错的元件是“4”、“5”、“6” D： 图中电路元件连接完全正确 【答案】C 【解析】家庭电路电灯开关应直接与火线相连，两孔插座应该“左零右火”。 例4 请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡，三孔插座直接接入电路。 【答案】 【解析】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样再断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。 （2）按照安全用电原则，上孔接地线、左孔接零线、右孔接火线。 练4.1 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。 【答案】 【解析】用电器的开关应该接到火线和用电器之间，即：火线首先过开关，再连接用电器，回到零线上。 练4.2 请把如图所示的电路元件接入照明电路中，且符合安全用电原则。 【答案】 【解析】①灯泡的接法：火线先连接开关，再连接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上； ②三孔插座的接法：地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，右孔接火线。 练4.3 小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。 【答案】 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
