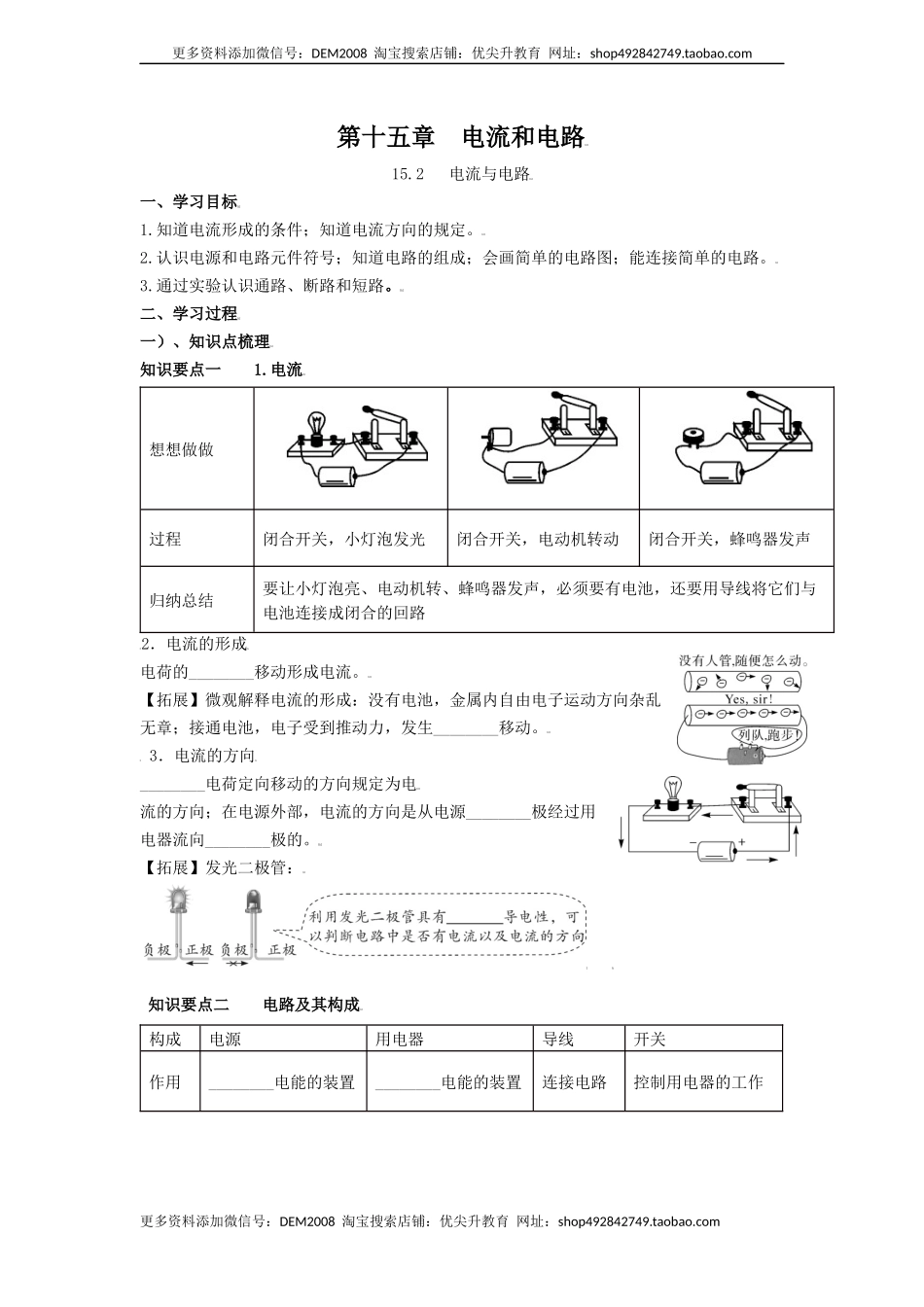

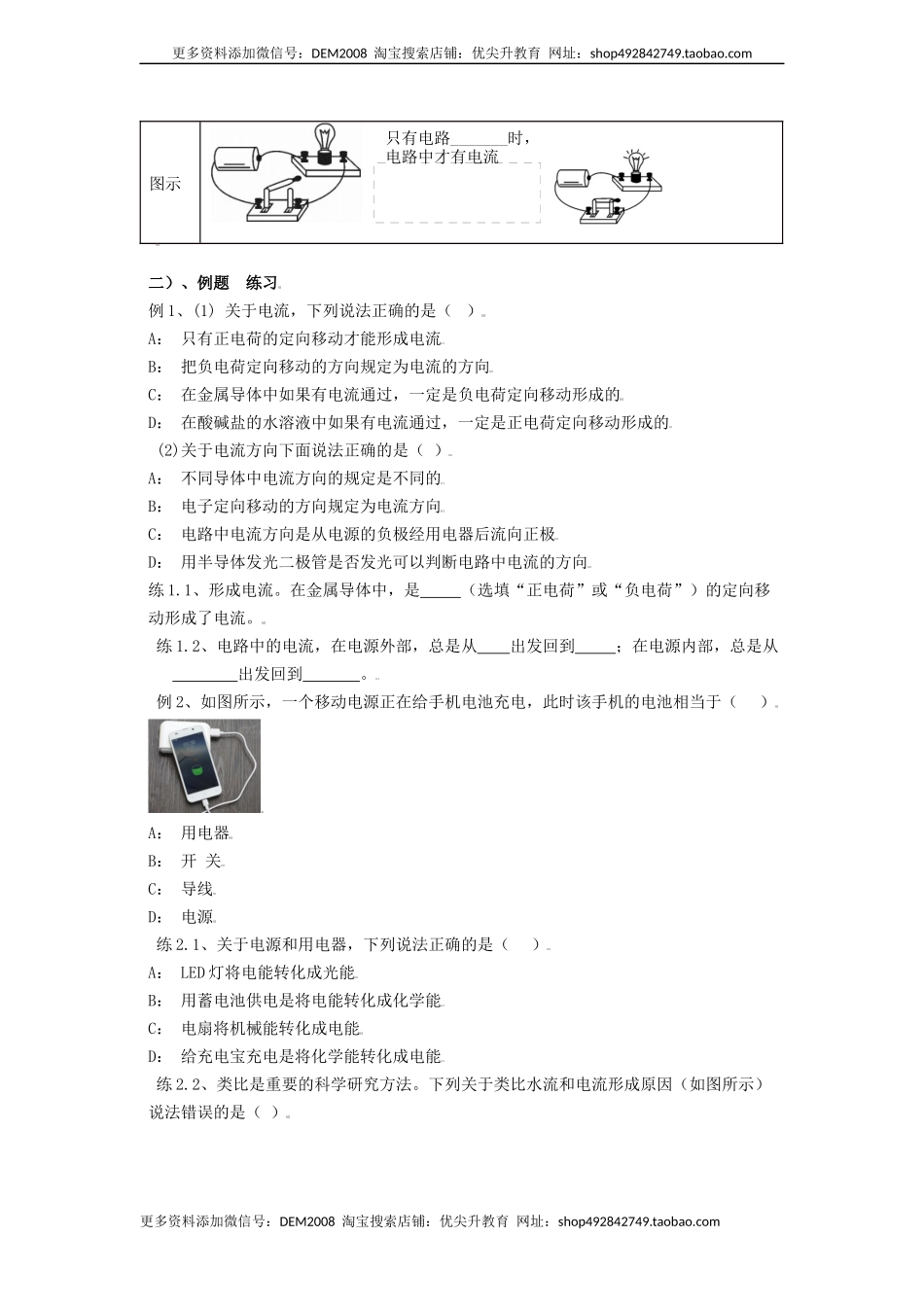

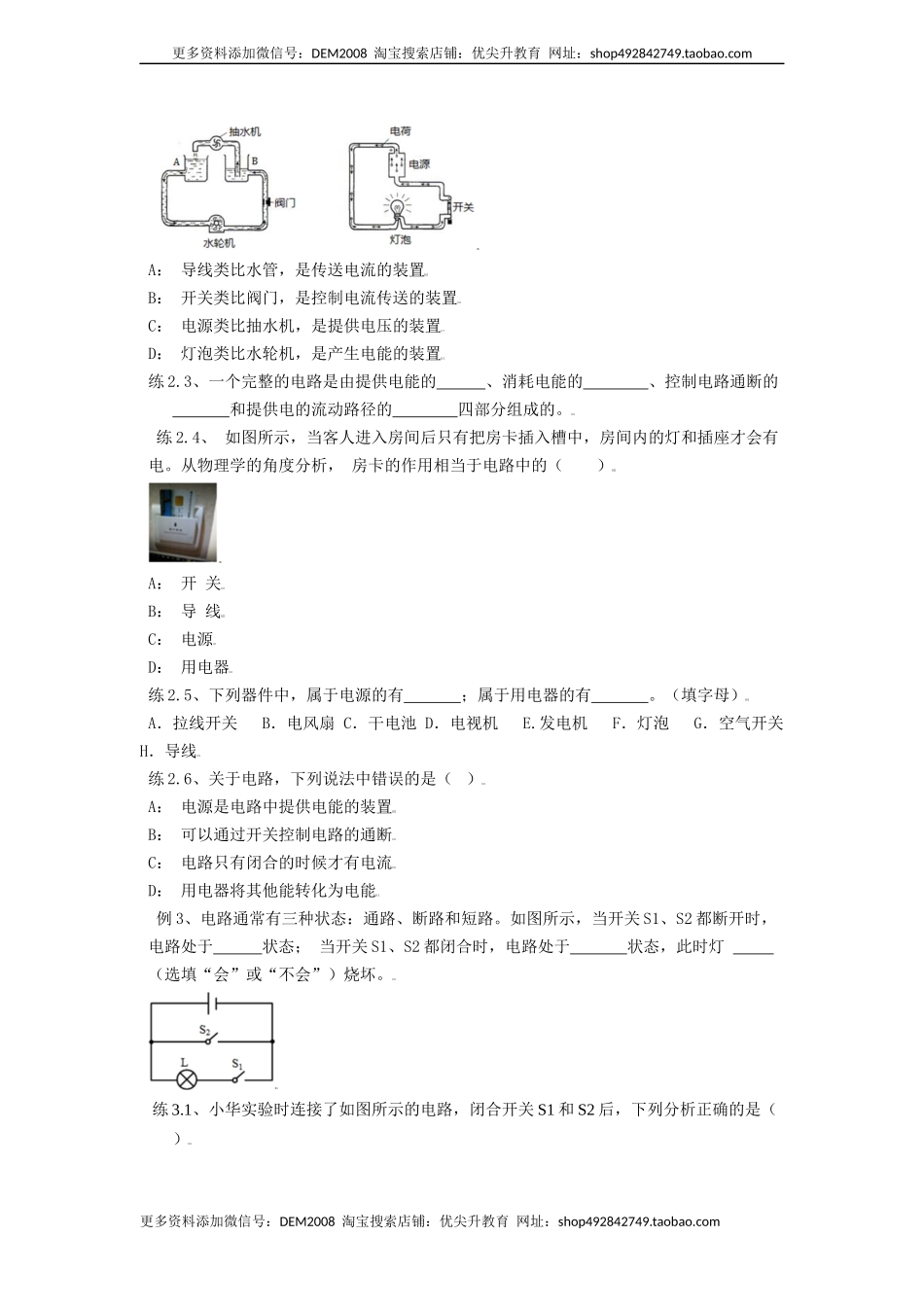

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十五章 电流和电路 15.2 电流与电路 一、学习目标 1.知道电流形成的条件；知道电流方向的规定。 2.认识电源和电路元件符号；知道电路的组成；会画简单的电路图；能连接简单的电路。 3.通过实验认识通路、断路和短路。 二、 学习过程 一） 、知识点梳理 知识要点一 1.电流 想想做做       过程 闭合开关，小灯泡发光 闭合开关，电动机转动 闭合开关，蜂鸣器发声 归纳总结 要让小灯泡亮、电动机转、蜂鸣器发声，必须要有电池，还要用导线将它们与电池连接成闭合的回路 2．电流的形成 电荷的________移动形成电流。 【拓展】微观解释电流的形成：没有电池，金属内自由电子运动方向杂乱无章；接通电池，电子受到推动力，发生________移动。 3．电流的方向 ________电荷定向移动的方向规定为电 流的方向；在电源外部，电流的方向是从电源________极经过用电器流向________极的。 【拓展】发光二极管： 知识要点二 电路及其构成 构成 电源 用电器 导线 开关 作用 ________电能的装置 ________电能的装置 连接电路 控制用电器的工作 图示 只有电路_______时，电路中才有电流 二）、例题 练习 例1、(1) 关于电流，下列说法正确的是（ ） A： 只有正电荷的定向移动才能形成电流 B： 把负电荷定向移动的方向规定为电流的方向 C： 在金属导体中如果有电流通过，一定是负电荷定向移动形成的 D： 在酸碱盐的水溶液中如果有电流通过，一定是正电荷定向移动形成的 (2)关于电流方向下面说法正确的是（ ） A： 不同导体中电流方向的规定是不同的 B： 电子定向移动的方向规定为电流方向 C： 电路中电流方向是从电源的负极经用电器后流向正极 D： 用半导体发光二极管是否发光可以判断电路中电流的方向 练1.1、形成电流。在金属导体中，是 （选填“正电荷”或“负电荷”）的定向移动形成了电流。 练1.2、电路中的电流，在电源外部，总是从 出发回到 ；在电源内部，总是从 出发回到 。 例2、如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（ ） A： 用电器 B： 开 关 C： 导线 D： 电源 练2.1、关于电源和用电器，下列说法正确的是（ ） A： LED灯将电能转化成光能 B： 用蓄电池供电是将电能转化成化学能 C： 电扇将机械能转化成电能 D： 给充电宝充电是将化学能转化成电能 练2.2、类比是重要的科学研究方法。下列关于类比水流和电流形成原因（如图所示）说法错误的是（ ） A： 导线类比水管，是传送电流的装置 B： 开关类比阀门，是控制电流传送的装置 C： 电源类比抽水机，是提供电压的装置 D： 灯泡类比水轮机，是产生电能的装置 练2.3、一个完整的电路是由提供电能的 、消耗电能的 、控制电路通断的 和提供电的流动路径的 四部分组成的。 练2.4、 如图所示，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电。从物理学的角度分析， 房卡的作用相当于电路中的（ ） A： 开 关 B： 导 线 C： 电源 D： 用电器 练2.5、下列器件中，属于电源的有 ；属于用电器的有 。（填字母） A．拉线开关 B．电风扇 C．干电池 D．电视机 E.发电机 F．灯泡 G．空气开关 H．导线 练2.6、关于电路，下列说法中错误的是（ ） A： 电源是电路中提供电能的装置 B： 可以通过开关控制电路的通断 C： 电路只有闭合的时候才有电流 D： 用电器将其他能转化为电能 例3、电路通常有三种状态：通路、断路和短路。如图所示，当开关S1、S2都断开时，电路处于 状态； 当开关S1、S2都闭合时，电路处于 状态，此时灯 （选填“会”或“不会”）烧坏。 练3.1、小华实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ） A： 小灯泡亮、电铃响 B： 小灯泡不亮、电铃不响 C： 小灯泡不亮、电铃响 D： 小灯泡亮、电铃不响 练3.2、 为避免点燃烟花造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时， 就会自动点燃烟花， 定时器控制点火时间。为完善设计方案， 还需要在 （ 选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于 状态，目的是 。 练3.3、如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（ ） 练3.4、在如图所示的电路中，开关S闭合后，灯L1和灯L2都能发光的是（ ） 练3.5、如图所示的电路中，开关都闭合，有一只灯泡被短路的是（ ） A：B：C：D： 练3.6 、如图所示电路，当S1、S2都闭合时，发光的灯是（ ） A： A和C B： A和B C： B和C D： 都发光 练3.7 、在一些战斗中，会使用一种石墨炸弹，这种炸弹爆炸后释放大量的纤维状的石墨，覆盖在发电厂的设备上，造成电厂停电，这种炸弹的破坏方式主要是（ ） A： 使设备短路 B： 炸毁发电机 C： 炸塌厂房 D： 切断输电线 练3.8、如图所示，A、B两只小鸟落在裸露的电线上，闭合开关时，灯泡正常发光，下列说法正确的是（ ） A： A小鸟被短路，B小鸟是通路，B小鸟触电 B： A小鸟是通路，B小鸟被短路，A小鸟触电 C： A小鸟被短路，B小鸟是通路，A小鸟触电 D： A小鸟是通路，B小鸟被短路，B小鸟触电 【出门考】 1、关于电流的说法中正确的是（ ） A： 带电微粒的运动方向就是电流的方向 B： 金属中原子核自由移动形成电流 C： 负电荷定向移动的方向与规定的电流方向相反 D： 科学上规定正电荷运动的方向就是电流的方向 2、如图甲所示，A验电器带有负电荷，现用一个带有绝缘柄的金属棒将AB搭接，如图乙所示，则下列说法正确的是（ ） A： 负电荷从A到B，电流方向从B到A B： 负电荷从B到A，电流方向从A到B C： 正电荷从A到B，电流方向从A到B D： 正电荷从B到A，电流方向从B到A 3、下列说法中正确的是（ ） A： 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路 B： 用手电筒时，电流方向是由电池的负极经灯泡流向正极 C： 干电池、蓄电池、发电机、电动机都是电源 D： 电源是电路中供电的装置 4、下图所示各电路元件为电路提供电能的是 ，消耗电能的是 。 5、如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ） 6、下面正确的电路图是（ ） 7、如图电路中，开关S闭合后，电源被短路的是（ ） 8、如图所示的四种电路图，当开关均闭合时有短路现象的是（ ） 9、请分析如下电路图，指出连错的导线，并改正。 10、到商店买手电筒的小灯泡时，用一节干电池来检验小灯泡是否完好，螺口灯泡的结构如图，下列检验方法中正确的是（ ） 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
