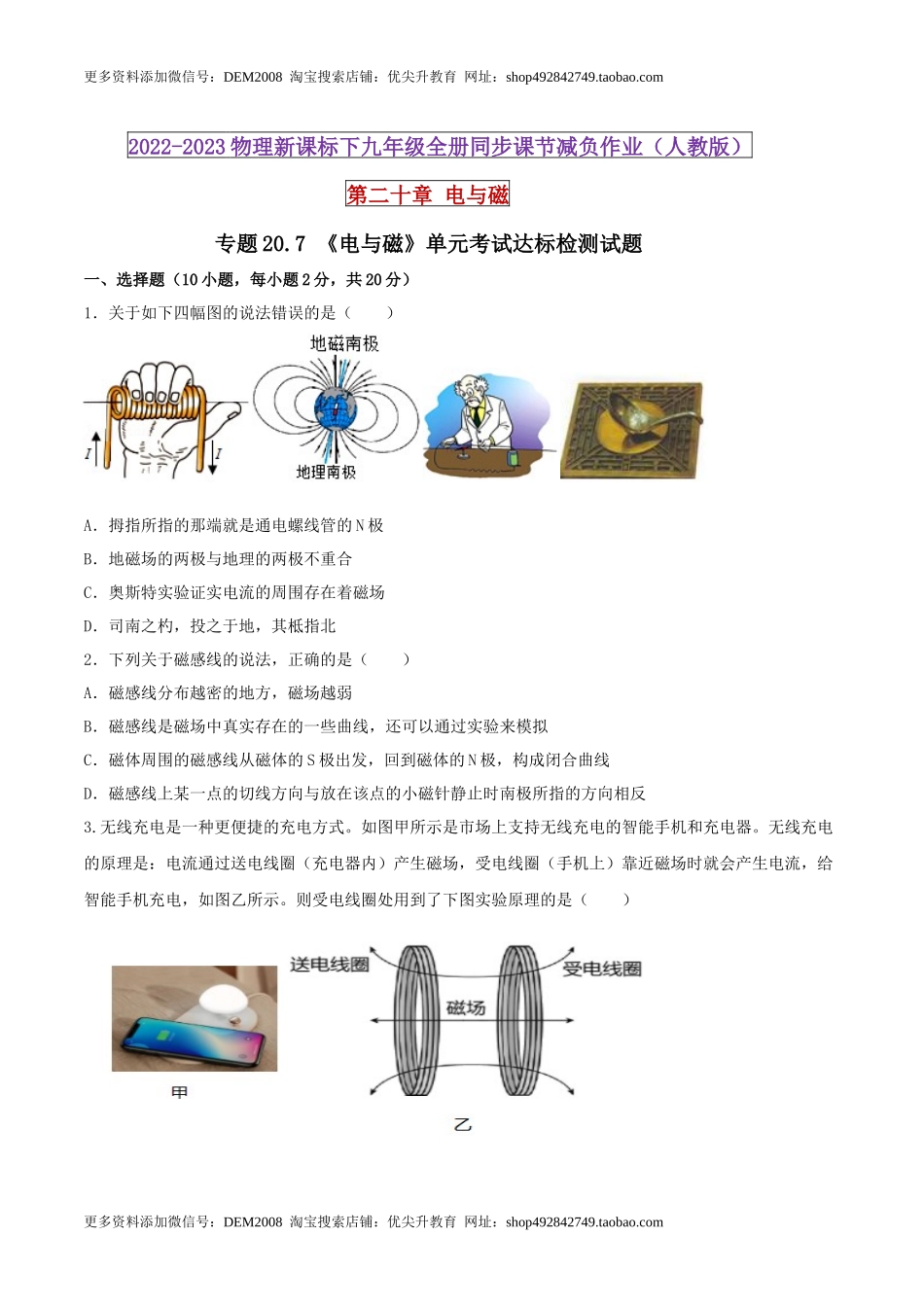

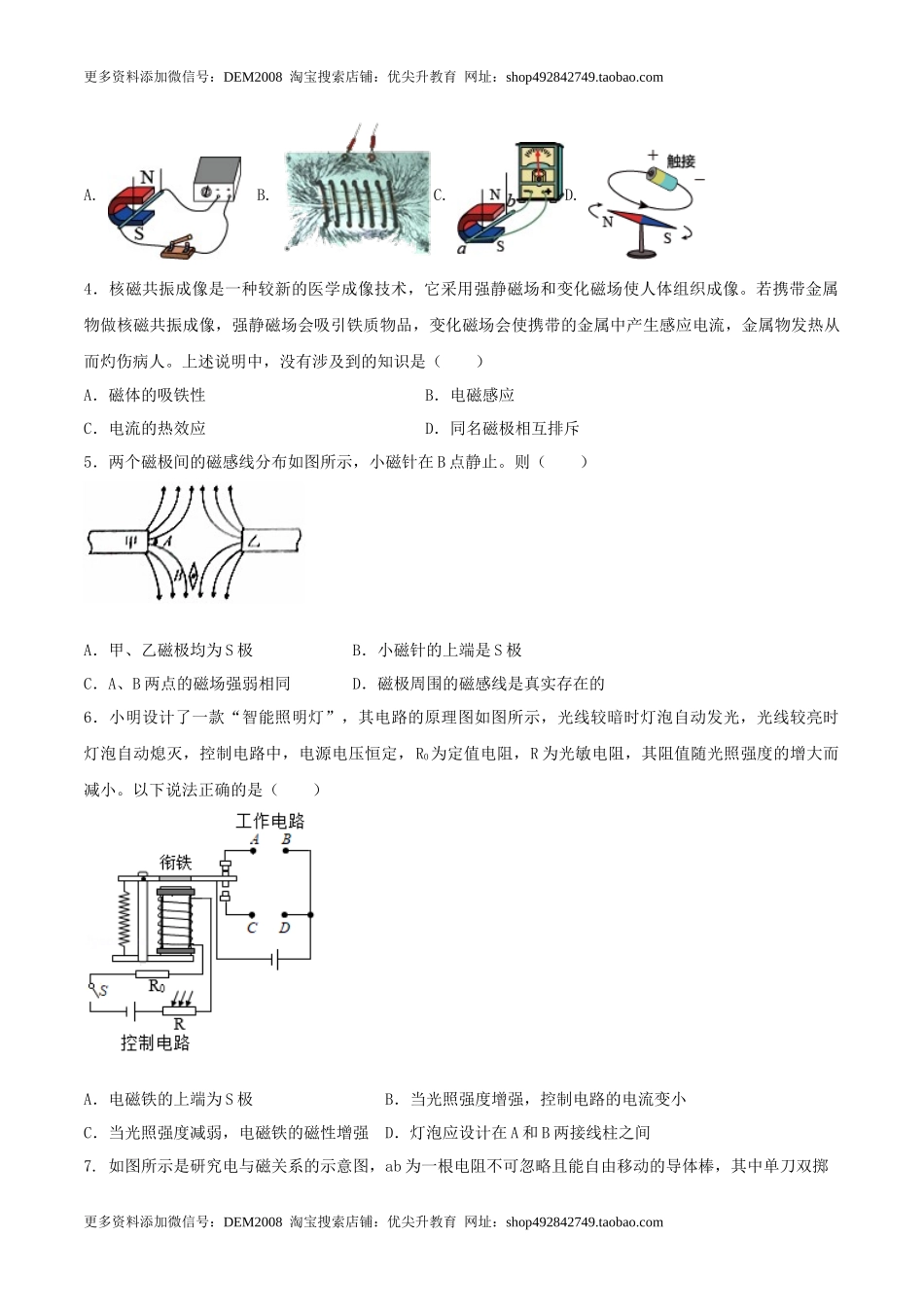

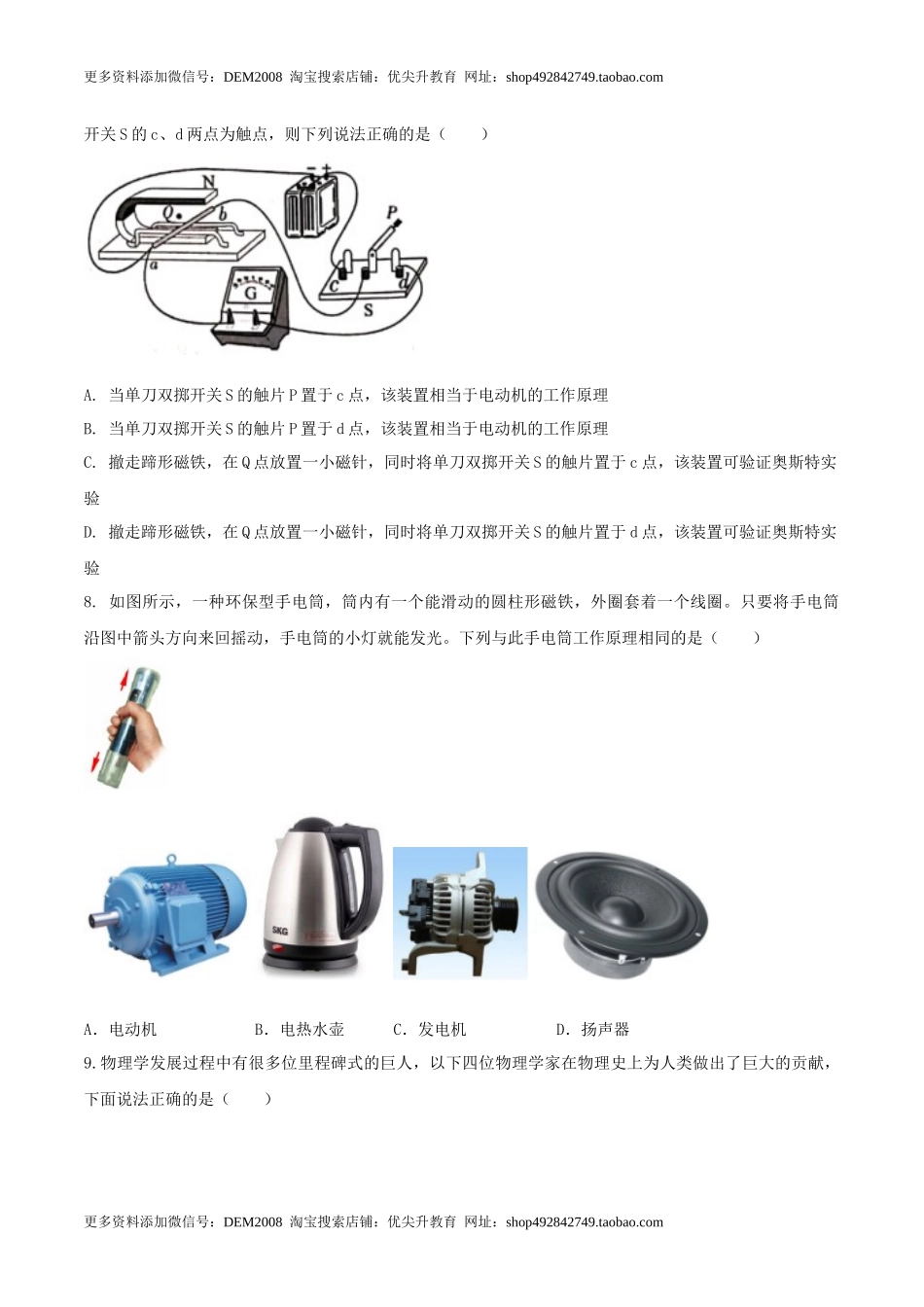

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第二十章 电与磁 专题20.7 《电与磁》单元考试达标检测试题 一、选择题（10小题，每小题2分，共20分） 1．关于如下四幅图的说法错误的是（　　） A．拇指所指的那端就是通电螺线管的N极 B．地磁场的两极与地理的两极不重合 C．奥斯特实验证实电流的周围存在着磁场 D．司南之杓，投之于地，其柢指北 2．下列关于磁感线的说法，正确的是（　　） A．磁感线分布越密的地方，磁场越弱 B．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟 C．磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线 D．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反 3.无线充电是一种更便捷的充电方式。如图甲所示是市场上支持无线充电的智能手机和充电器。无线充电的原理是：电流通过送电线圈（充电器内）产生磁场，受电线圈（手机上）靠近磁场时就会产生电流，给智能手机充电，如图乙所示。则受电线圈处用到了下图实验原理的是（　　） A. B. C. D. 4．核磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做核磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，金属物发热从而灼伤病人。上述说明中，没有涉及到的知识是（　　） A．磁体的吸铁性 B．电磁感应 C．电流的热效应 D．同名磁极相互排斥 5．两个磁极间的磁感线分布如图所示，小磁针在B点静止。则（　　） A．甲、乙磁极均为S极 B．小磁针的上端是S极 C．A、B两点的磁场强弱相同 D．磁极周围的磁感线是真实存在的 6．小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（　　） A．电磁铁的上端为S极 B．当光照强度增强，控制电路的电流变小 C．当光照强度减弱，电磁铁的磁性增强 D．灯泡应设计在A和B两接线柱之间 7. 如图所示是研究电与磁关系的示意图，ab为一根电阻不可忽略且能自由移动的导体棒，其中单刀双掷开关S的c、d两点为触点，则下列说法正确的是（　　） A. 当单刀双掷开关S的触片P置于c点，该装置相当于电动机的工作原理 B. 当单刀双掷开关S的触片P置于d点，该装置相当于电动机的工作原理 C. 撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于c点，该装置可验证奥斯特实验 D. 撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于d点，该装置可验证奥斯特实验 8. 如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形磁铁，外圈套着一个线圈。只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。下列与此手电筒工作原理相同的是（　　） A．电动机 B．电热水壶 C．发电机 D．扬声器 9.物理学发展过程中有很多位里程碑式的巨人，以下四位物理学家在物理史上为人类做出了巨大的贡献，下面说法正确的是（　 ） 法拉第 焦耳 欧姆 牛顿 A.迄今为止名字未被用作物理量单位的物理学家——法拉第 B.与其他三位物理学家国籍不同的物理学家――焦耳 C.运用逆向思维法而得到了电磁学重大发现的物理学家――欧姆 D.被誉为热学的奠基人，发明热力学第一定律的物理学家――牛顿 10．如图所示，在蹄形磁体的磁场中悬挂一根铜棒，铜棒的两端a、b通过导线跟开关、电流表连接．开关闭合后（　　） A．只要铜棒ab在磁场中运动，电流表指针就会偏转 B．只改变铜棒运动方向时，电流表指针的偏转方向改变 C．只改变磁场方向时，电流表指针的偏转方向不变 D．同时改变磁场方向和铜棒运动方向时，电流表指针的偏转方向改变 二、填空题（每空1分，共25分） 1．我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫　 　极，地磁场的　 　极在地理的南极附近。 2．如图所示，闭合开关S，烧杯中水面上浮着一个空心小铁球，将盛水的容器放在电磁铁上方，此时电磁铁A端为　　极，将滑片P向右滑动，空心小铁球将　　。（填“上浮”“下沉”“静止”） 3．如图所示，开关闭合，滑动变阻器的滑片位于A端，小铁片被竖直吸在电磁铁的左侧。若将滑片从A端移动到中点，则铁片受到电磁铁的吸引力将　 　，铁片受到的摩擦力将　 　。（均选填“变大”、“不变”或“变小”） 4． 古隆中距襄阳市区某中学16km，该中学在游古隆中研学活动中，有学生能用指南针辨别方向，是因为 地球周围存在着　 　，同学们的步行速度大约4km/h，则同学们从学校出发到达古隆中需要的时间大 约是　 　h。 5．小亮自制了如图所示的装置，在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光．该装置发电的原理是　　，线圈中电流的方向是　　（选填“变化”或“不变”）的，在此过程中将　　能转化成电能． 6.如图所示，通电螺线管上方有一静止的小磁针。根据图中通电螺线管的磁感线方向，判断小磁针的左侧为______极，A为电源的_____极。 7.如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为　　极，若使通电螺线管的磁性减弱，滑动变阻器的滑片P应向　　端移动。 8.发电机的工作原理 ．能说明直流电动机工作原理的是图中的 图． 9．如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭的空心塑料管，管外缠绕着线圈。戴着这种手环走路时塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶上就会显示出运动的步数。此过程利用了　　原理，将　　能转化为电能。计步的数据还可通过　　传送到手机上。 10.学习“电动机”内容时，老师用如图实验装置演示“磁场对通电导线作用力的方向与什么因素有关”的实验后，同学们自然想到力既有方向又有大小，那么磁场对通电导线作用力的大小与什么因素有关呢？以下是小丽、小李与小明的猜想： 小丽猜想：“可能跟磁铁的磁性强弱有关。” 小李猜想：“可能跟导线AB在磁场中的位置有关。” 小明猜想：“可能跟通过导线AB的电流大小有关。” 请你根据如图所示的实验装置，帮助小明设计实验来验证他的猜想，简述你的实验方案：_____。 11.小明同学利用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A为一段软导线，B为一个小型电热器，其铭牌如图所示。该装置应选用插有金属丝的______（选填“酒精”“煤油”或“水银”）温度计，能使鱼缸中的水温大致保持在______℃，电磁铁上端的磁极是______（选填“N”或“S”）。该装置某次连续正常工作半小时，可使鱼缸中20kg水的温度最高升高______℃。 三、作图题（共9分） 1．（3分）如图所示，根据通电螺线管的“S、N”极，判断并标出电源“+、﹣”极和静止的小磁针的“S、N” 2.（2分）根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极，磁感线方向（任选一根标出即可）和电源“+”、“-”极。 3．（2分）如图所示，标出通电螺线管的N极和S极。 4．（2分）如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转． 四、实验探究题（共17分） 1.（6分）丽丽利用电池、小磁针和导线等器材做了如图所示的实验。 (1)由图甲与乙可知通电导体周围存在______；生活中利用这个原理来工作的是______（选填“电磁铁”或“发电机”）； (2)改变电流方向，如图丙所示，小磁针偏转方向与图甲______（选填“相同”或“相反”）。 2.（4分）为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示。根据图示现象回答下列问题： （1）通过观察图甲中A与B两个电磁铁，当通过线圈的电流相同时、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越_____。 （2）通过观察图甲中B与C两个电磁铁，当通过线圈的电流相同时、线圈的匝数相同时，_____铁芯的电磁铁，它的磁性就越强。（选填“有”或“无”） （3）通过观察图乙与丙，当线圈的匝数相同、有无铁芯相同时，电磁铁的电流越_____，它的磁性就越强。 （4）结论：影响电磁铁磁性强弱的因素有_____． 3. （7分）如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路｡ (1)该实验中，灵敏电流计的作用是______､______｡ (2)确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转｡其主要原因可能是______､______｡ (3)在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知，闭合电路的一部分导体在磁场中做______运动时，电路中会产生感应电流。 (4)比较第4､5（或6､7）次实验可以得出。______｡ (5)在此实验过程中，能量转化情况是______｡利用这一原理，人们在生产生活中制成了______｡ 五、计算题（9分） 1.某电热水器具有加热和保温功能，其工作原理如图甲所示。其中控制电路中的电磁铁线圈电阻不计，R为热敏电阻，热敏电阻中允许通过的最大电流Ig＝15mA，其阻值R随温度变化的规律图象如图乙所示，电源电压U恒为6V，当电磁铁线圈中的电流I＞8mA时，电磁铁的衔铁被吸下，继电器下方触点a、b接触，加热电路接通：当电磁铁线圈中的电流I≤8mA时，继电器上方触点c接触，保温电路接通，热敏电阻R和工作电路中的三只电阻丝R1、R2、R3，均置于储水箱中，U2＝220V，加热时的功率P加热═2200W，保温时的功率P保温＝110W，加热效率η＝90%，R2＝2R1，水的比热容，c水＝4.2×103J/（kg•℃），水箱内最低温度为0℃。 （1）为使控制电路正常工作，保护电阻R0的阻值至少为多大？若R0为该值，试求热水器刚开始保温时水的温度。 （2）电阻丝R1、R2、R3的阻值分别为多少欧姆？ （3）该热水器在加热状态下，将44kg、20℃的水加热到50℃需要多少时间？ 六、简答与阅读理解题（共20分） 1. （3分）图是直流电铃的原理图。衔铁B与弹性片A相连，自然情况下弹性片是和螺钉接触的。接通电源后电磁铁吸引衔铁，敲击铃碗发声，但同时弹性片与螺 钉分离导致断电，电磁铁失去磁性后弹性片又和螺钉接触而通电，如此往复。 弄懂原理后，请你在图所示的继电器上把电源连在电路里，使它成为一个电铃。这样的电铃没有铃碗，通常叫做蜂鸣器。 2.（3分） 法国科学家阿尔贝 · 费尔和德国科学家彼得 · 格林贝格尔由于发现了巨磁电阻 （GMR）效应，荣获了2007年诺贝尔物理学奖。巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。图是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S1、S 2并使滑片P向左滑动，指示灯亮度会有什么变化？ 3. （4分）我国供生产和生活用的交流电，频率是多少？电流方向在每秒内变化几次？ 4．（6分）某同学在看了《加勒比海盗》后，想象了电影后续的情节： 一段美好时光以后，黑珍珠号又回到了漂流瓶里，杰克船长被船员们抛弃在了一个荒岛上，如图，他右手拿着罗盘，左手拿着望远镜，回忆着以前的日子，想象着一段新的旅程． 请按以下方示例找出图中3个物理现象或者物体，填入下表（不能与示例相同） 5.（4分）阅读短文，然后回答问题 小明在观看电影《厉害了我的国》后，不仅为我们伟大祖国的乘积就倍感骄傲，而且发现影片中处处体现着物理知识． “振华30”，是世界上最大的起重船，它的排水量达25万吨，在港澳珠大桥合拢时，把一个6000吨的接头，精准嵌入水下的安装基槽，即使海底涌动的洋流对接头产生巨大的推力作用，“振华30”也能在作业中保持绝对平稳； 13.1万公里的中国高速公路，总里程世界第一； 川藏公路北线，白雪皑皑的雀儿山隧道全线贯通；鹤大高速，春天云雾缭绕；京新高速，穿越沙漠； 中国第一列标准动车组“复兴号”速度可达350km/h；京沪全程只需4.5小时；京广高铁，8小时让人体验穿越四季的感觉； 上海 洋山港四期码头，作为全球超级大港，130辆自动引导运输车会根据地下埋藏的六万多根磁钉感知自己的位置，只需9个工作人员就实现了智能码头的生产控制； “中国天眼”FAST是人类历史上最大的射电望远镜，可以接受宇宙深处的电磁波。 其设备中有4千多块反射面板，每一块都可以转动，使人类观测太空不再存在死角…… 科技兴国则民族兴，科技强则民族强，小明决心学号物理，打好基础，为祖国未来的进一步强大作出自己的贡献． （1）上海洋山港四期码头地面下埋藏的磁钉周围存在________； （2）白雪皑皑的雀儿山的“白雪”是水蒸气________（选填“凝固”或“凝华”）形成的； （3）从文中提出一个与物理知识相关的问题，并作出正确回答，要求与上述两问不重复． 提问：_____________________； 回答：_____________________． 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
