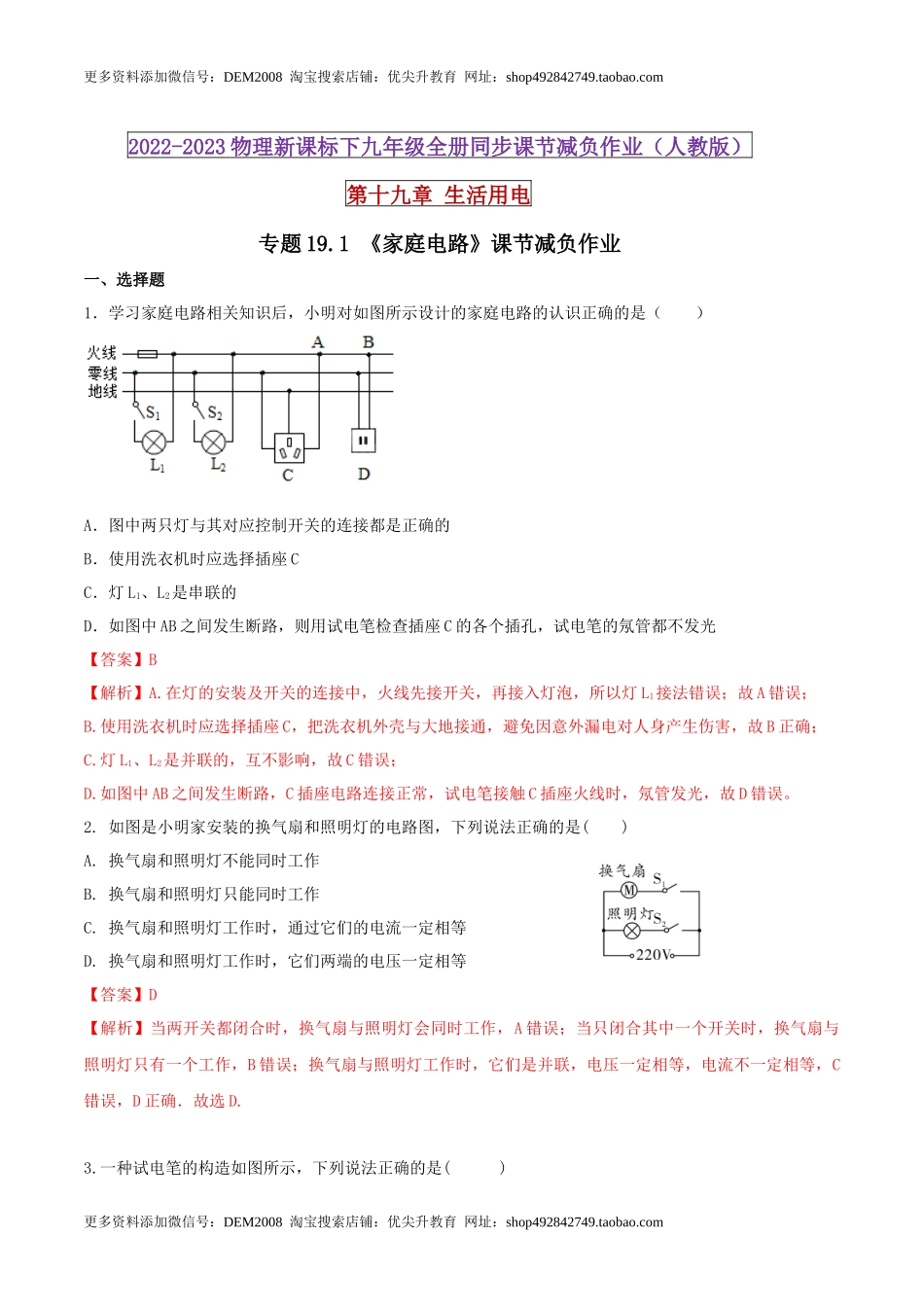

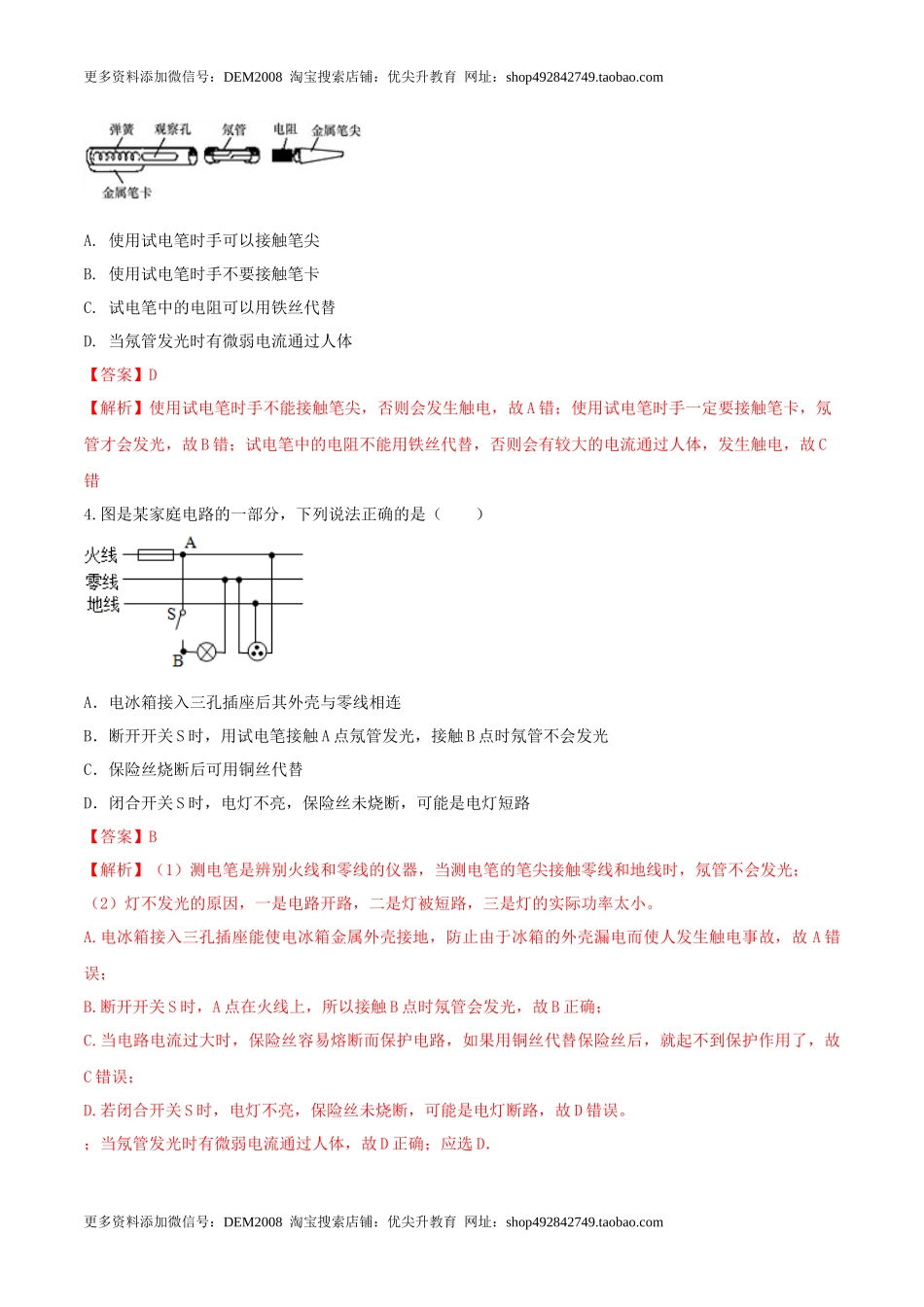

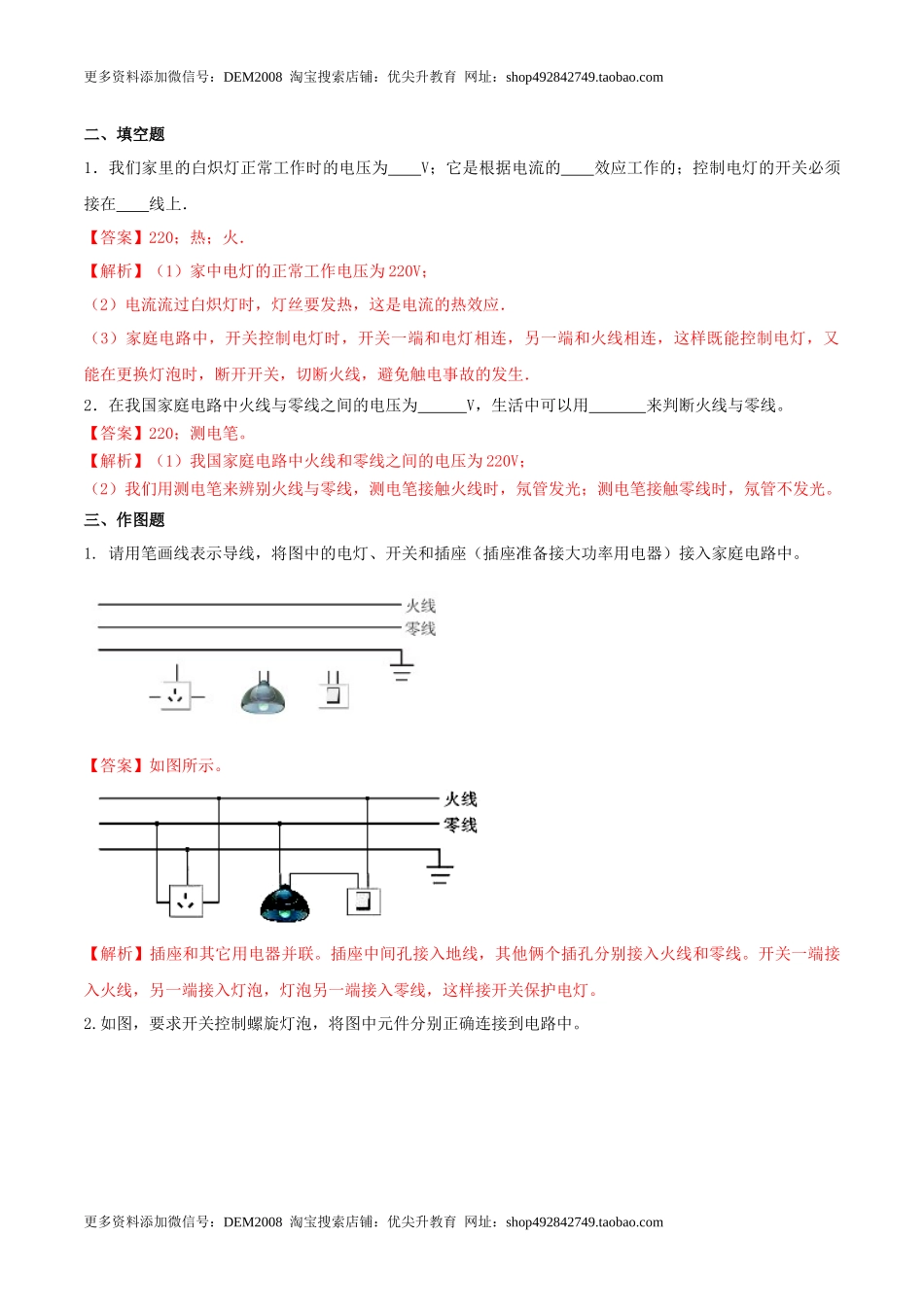

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第十九章 生活用电 专题19.1 《家庭电路》课节减负作业 一、选择题 1．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（　　） A．图中两只灯与其对应控制开关的连接都是正确的 B．使用洗衣机时应选择插座C C．灯L1、L2是串联的 D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光 【答案】B 【解析】A.在灯的安装及开关的连接中，火线先接开关，再接入灯泡，所以灯L1接法错误；故A错误； B.使用洗衣机时应选择插座C，把洗衣机外壳与大地接通，避免因意外漏电对人身产生伤害，故B正确； C.灯L1、L2是并联的，互不影响，故C错误； D.如图中AB之间发生断路，C插座电路连接正常，试电笔接触C插座火线时，氖管发光，故D错误。 2. 如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是(　　) A. 换气扇和照明灯不能同时工作 B. 换气扇和照明灯只能同时工作 C. 换气扇和照明灯工作时，通过它们的电流一定相等 D. 换气扇和照明灯工作时，它们两端的电压一定相等 【答案】D　 【解析】当两开关都闭合时，换气扇与照明灯会同时工作，A错误；当只闭合其中一个开关时，换气扇与照明灯只有一个工作，B错误；换气扇与照明灯工作时，它们是并联，电压一定相等，电流不一定相等，C错误，D正确．故选D. 3.一种试电笔的构造如图所示，下列说法正确的是( ) A. 使用试电笔时手可以接触笔尖 B. 使用试电笔时手不要接触笔卡 C. 试电笔中的电阻可以用铁丝代替 D. 当氖管发光时有微弱电流通过人体 【答案】D 【解析】使用试电笔时手不能接触笔尖，否则会发生触电，故A错；使用试电笔时手一定要接触笔卡，氖管才会发光，故B错；试电笔中的电阻不能用铁丝代替，否则会有较大的电流通过人体，发生触电，故C错 4.图是某家庭电路的一部分，下列说法正确的是（　　） A．电冰箱接入三孔插座后其外壳与零线相连 B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光 C．保险丝烧断后可用铜丝代替 D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路 【答案】B 【解析】（1）测电笔是辨别火线和零线的仪器，当测电笔的笔尖接触零线和地线时，氖管不会发光； （2）灯不发光的原因，一是电路开路，二是灯被短路，三是灯的实际功率太小。 A.电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误； B.断开开关S时，A点在火线上，所以接触B点时氖管会发光，故B正确； C.当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故C错误； D.若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故D错误。 ；当氖管发光时有微弱电流通过人体，故D正确；应选D． 二、填空题 1．我们家里的白炽灯正常工作时的电压为　　V；它是根据电流的　　效应工作的；控制电灯的开关必须接在　　线上． 【答案】220；热；火． 【解析】（1）家中电灯的正常工作电压为220V； （2）电流流过白炽灯时，灯丝要发热，这是电流的热效应． （3）家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生． 2．在我国家庭电路中火线与零线之间的电压为　　 V，生活中可以用　　 来判断火线与零线。 【答案】220；测电笔。 【解析】（1）我国家庭电路中火线和零线之间的电压为220V； （2）我们用测电笔来辨别火线与零线，测电笔接触火线时，氖管发光；测电笔接触零线时，氖管不发光。 三、作图题 1. 请用笔画线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。 【答案】如图所示。 【解析】插座和其它用电器并联。插座中间孔接入地线，其他俩个插孔分别接入火线和零线。开关一端接入火线，另一端接入灯泡，灯泡另一端接入零线，这样接开关保护电灯。 2.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。 【答案】如图所示： 【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套； 三孔插座：上孔接地线；左孔接零线；右孔接火线。如图所示。 3.如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。 【答案】 【解析】由题知，只闭合开关S，风扇能单独工作，灯和风扇为并联；若只闭合开关S1，灯泡不亮，由此可知S1在灯所在支路上，S在干路上，如图所示。 4.一间教室要安装2盏“220V40W”的电灯和1个插座，要求开关S控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。 【答案】教室内要安装2盏“220V 40W”的照明灯，开关S控制两盏灯，则说明开关在干路上，两灯泡并联，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡。 两孔插座的接法，左边接零线，右边接火线。如图所示： 【解析】灯泡的接法：火线进入开关，再进入灯泡，零线直接接入灯泡。在照明电路中，各个灯泡是并联的，由共同的开关控制。 两孔插座的接法，左边接零线，右边接火线。 掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。 四、计算题 1. 根据课本提供的数据，利用欧姆定律，估算正确使用试电笔测量家庭电路火线时流过人体的电流。这个电流大约是25 W灯泡正常工作电流的多少分之一？ 【答案】2.2×10-4A, 1/500 【解析】已知试电笔中电阻R=10Ω，电路电压U=220V。由欧姆定律可得，流过人体的电流约为I1=U/R=220V/106Ω=2.2×10-4A 对于灯泡 P=UI2 25 W=220VI2 I2=0.11A 所以 I1=U/R=220V/106Ω=2.2×10-4A I1/I2=2.2×10-4A/0.11A=1/500 所以这个电流大约是25W灯泡正常工作电流的五百分之一。 五、简答题 1.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）： （1）L0不亮，说明该支路______________。 （2）L0正常发光，说明该支路______________。 （3）L0发光呈暗红色，说明该支路_____________。 【答案】断路 短路 正常 【解析】（1）L0不亮，说明该支路不能形成通路，发生了断路．（2）L0正常发光，说明检验灯得到220V电压，该支路发生了短路．（3）L0发光呈暗红色，说明检验灯得到的电压小于220V，该支路是正常． 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
